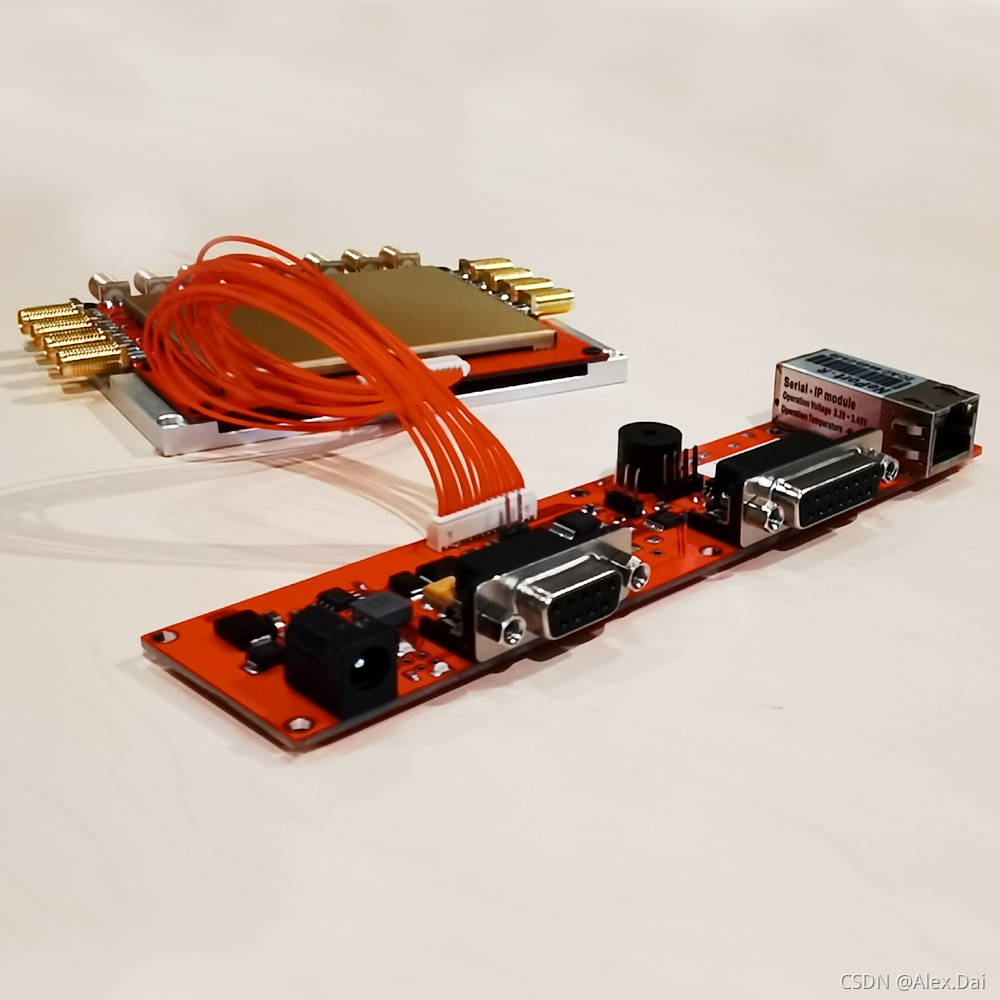

R2000引擎16通道分体式超高频RFID开发板|读写器|阅读器 HXU2899M_IPJKB是一款高性能的UHF超高频电子标签读写器,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。
R2000引擎16通道分体式超高频RFID开发板|读写器|阅读器 HXU2899M_IPJKB广泛应用至智能信报箱、快递柜、寄存柜、储物柜、电器机箱、楼宇设施电子产品、智能售卖柜等领域。
产品特点:
- 工作频率840~960MHz(可以按不同国家或地区要求调整);
- 基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2(ISO18000-6C)、ISO18000-6B标准的电子标签;
- 以广谱跳频(FHSS)或定频发射方式工作,支持RSSI功能,峰值标签巡查速度大于700张/秒;
- 输出功率达至33dBm(可调);
- 支持16个外接SMA天线接口,支持天线自动微调谐和天线检测;
- 支持应答工作模式和实时巡查工作模式;
- 标签缓存容量:1000张@最长96bitsEPC;
- 支持EPC和TID两种防冲突模式;
- 低功耗设计,单+9V电源供电,可选配POE供电方式;
- 支持RS232、韦根26/34、可选配RJ45(TCP/IP)等多种通讯接口;
- 提供动态连接库(DLL)及演示软件源代码,支持二次开发;
- 精致小巧设计,满足多种应用场合需求。
电特性:
- 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -20~+55 | ℃ |
贮藏温度 | TSTR | -20~+85 | ℃ |
- 规格
除特别说明,所示规格取自TA=25℃及VCC=+9V工作条件下
项目 ITEM | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 0.5 | 1.2 | A | |
工作频率 | FREQ | 840 | 860~868 902~928 | 960 | MHz |
机械特性(单位mm):

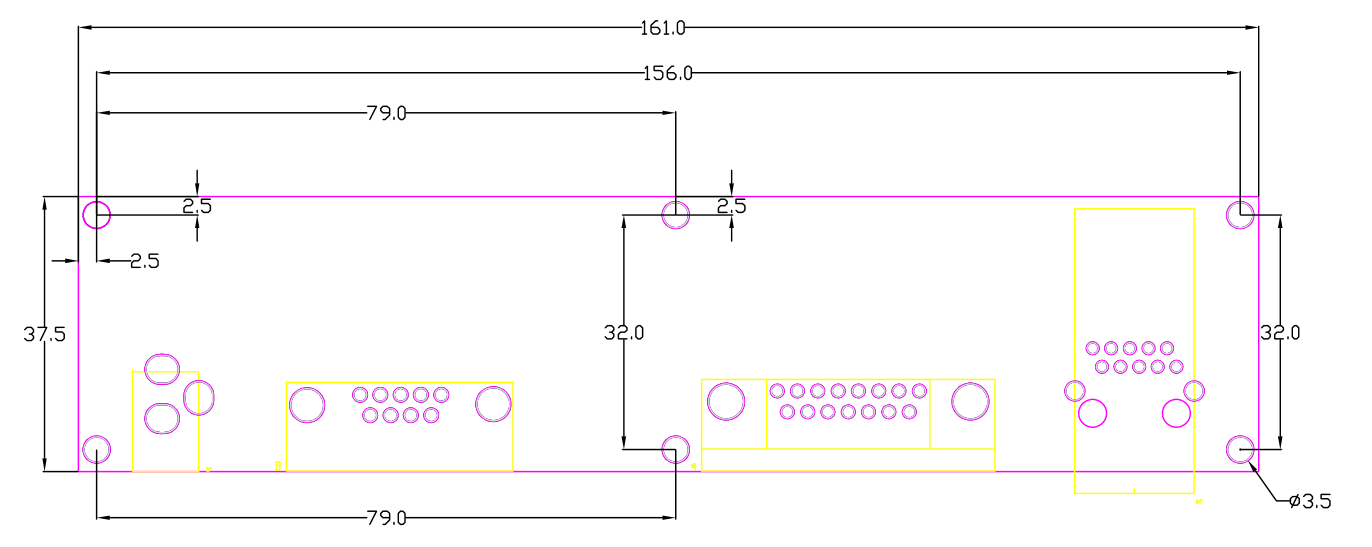

图1:接口板尺寸及孔位图

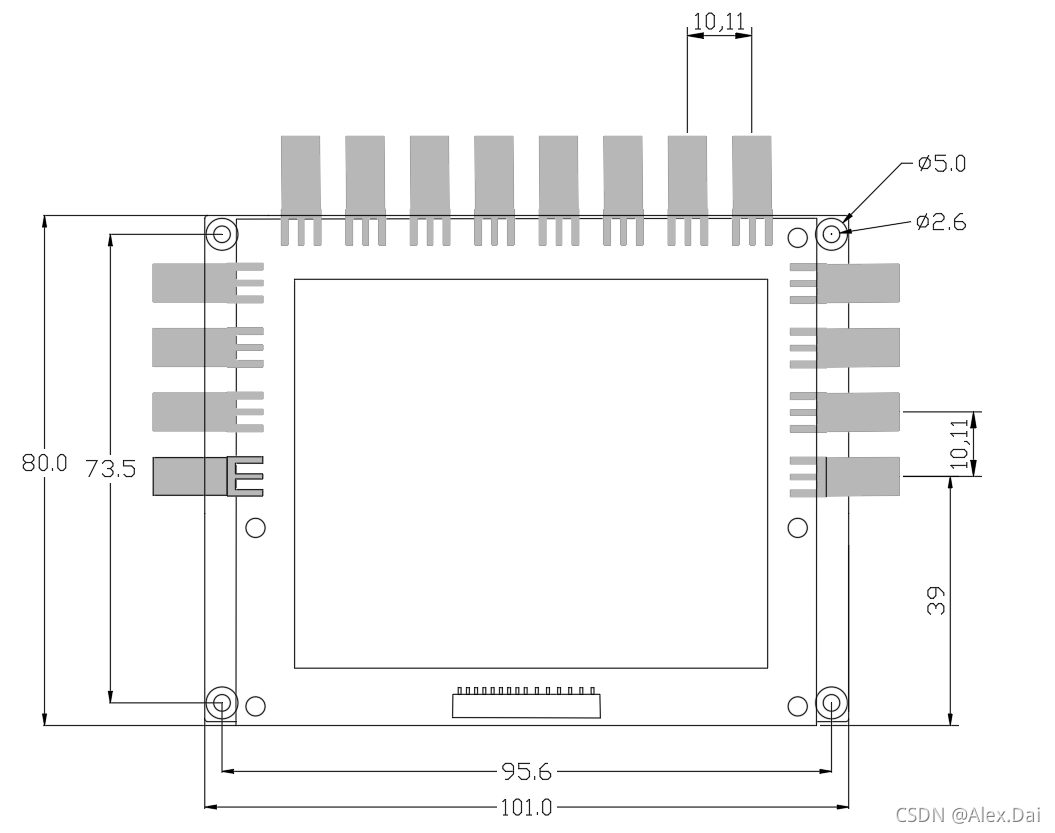

图2:模块尺寸及孔位图
接口(接口板)
电源接口DC JACK
序号 | 符号 | 描述 |
Central | PWR | 正9V电源 |
Outer | GND | 地 |
串行通讯接口RS232 (DB9 Female)
序号 | 符号 | 描述 |
1 | NC | 保留 |
2 | TXD | 串行通讯数据输出 |
3 | RXD | 串行通讯数据输入 |
4 | NC | 保留 |
5 | GND | 信号地 |
6 | NC | 保留 |
7 | NC | 保留 |
8 | NC | 保留 |
9 | NC | 保留 |
通用输入输出接口GPIO (DB15 Female)
序号 | 符号 | 描述 |
1 | NC | 保留 |
2 | NC | 保留 |
3 | Input1- | 通用光耦隔离输入端1- |
4 | Input2- | 通用光耦隔离输入端2- |
5 | Output1 | 通用光耦隔离输出端1 |
6 | Output1 | 通用光耦隔离输出端1 |
7 | Output2 | 通用光耦隔离输出端2 |
8 | Output2 | 通用光耦隔离输出端2 |
9 | Input1+ | 通用光耦隔离输入端1+ (通过1k电阻上拉到3.3V,可以选择下拉到地) |
10 | Input2+ | 通用光耦隔离输入端2+ (通过1k电阻上拉到3.3V,可以选择下拉到地) |
11 | NC | 保留 |
12 | GND | 信号地 |
13 | NC | 保留 |
14 | NC | 保留 |
15 | NC | 保留 |
TCPIP网络接口RJ45
