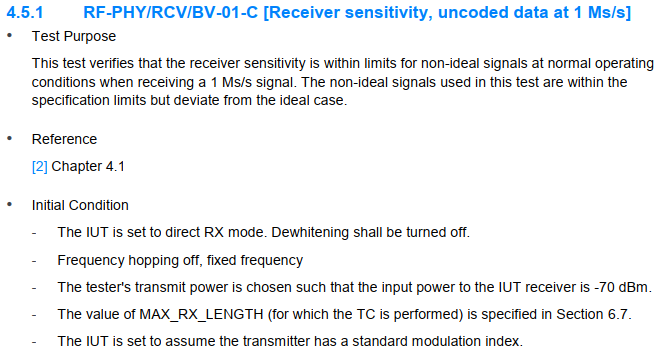

测试目的
该测试为了验证在正常操作条件下接收1Ms/s的非理想信号的灵敏度,非理想信号符合spec的规定但和理想信号存在一定偏差
初始化条件
--IUT设置为直接RX模式,Dewhitening应该关闭
--关闭跳频,固定频率
--设置测试仪器的发射功率,以使IUT接收到的输入功率为-70 dBm
--6.7节中指定了MAX_RX_LENGTH的值(执行TC)
--IUT设置为假设发射机具有标准调制指数

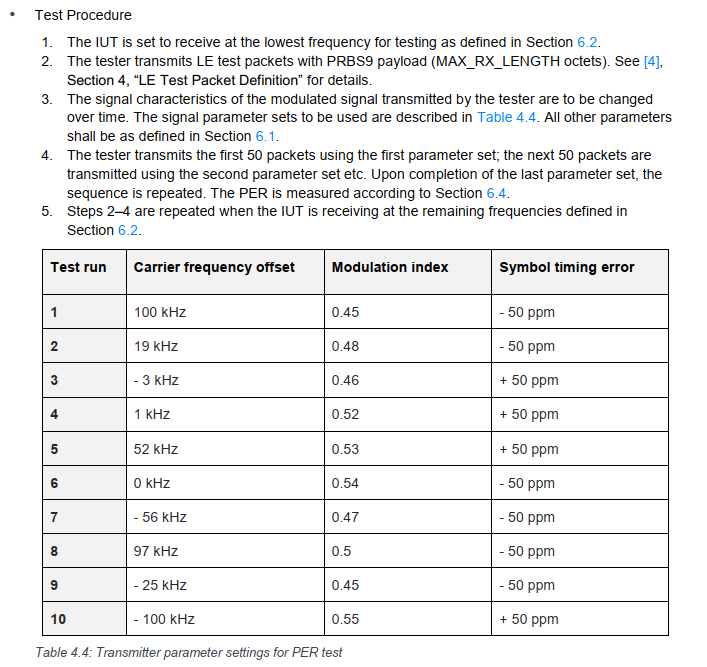

测试流程
1.IUT设置为以最低频率接收,如6.2节中所定义。
2.测试仪发送带有PRBS9有效载荷(MAX_RX_LENGTH个八位字节)的LE测试包。 有关详细信息,请参见[4],第4节“ LE测试数据包定义”

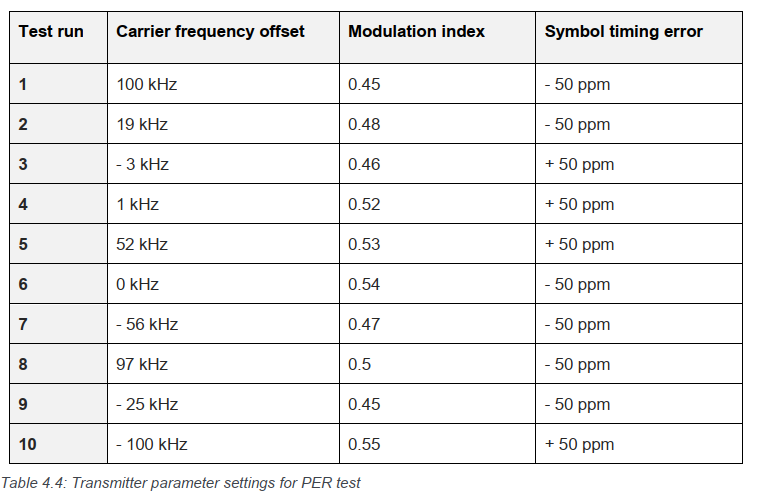

3.测试仪传输的调制信号的信号特性将随时间变化。 表4.4中描述了要使用的信号参数集。 所有其他参数应符合6.1节的规定。
4. 测试人员使用第一个参数集发送前50个数据包; 接下来的50个数据包将使用第二个参数集等进行传输。完成最后一个参数集后,将重复该序列。 PER根据6.4节进行测量
5. 当IUT以6.2节中定义的剩余频率接收时,重复步骤2-4。

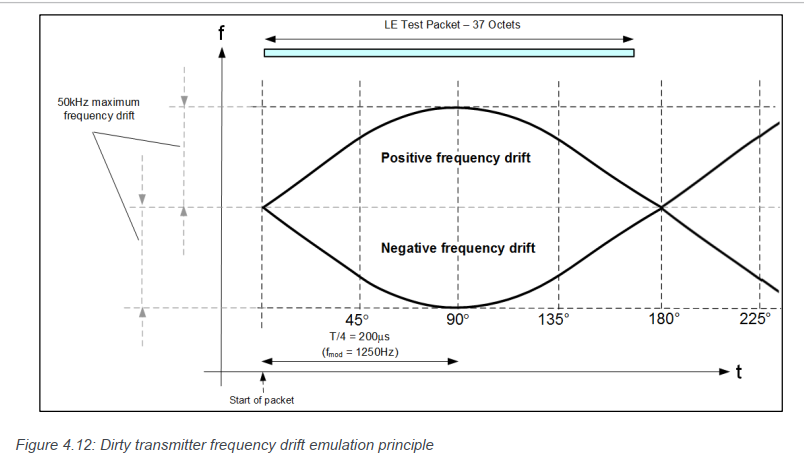

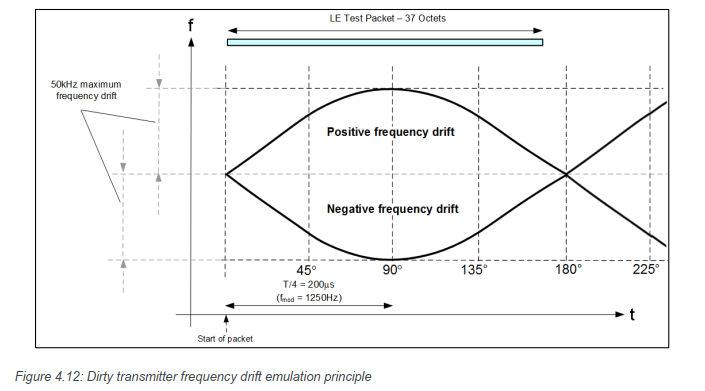

除了固定的频率偏移外,还随时间增加了频率漂移,这是通过向信号添加低频调制来实现的。 调制信号应为正弦曲线,偏差为50 kHz,调制频率为1250 Hz。 调制信号应与包同步,以便包在调制信号的0°和180°处交替开始。 请参见图4.12。
测试条件
除非个别测试用例中另有说明,否则以下内容适用于整个测试套件:
1. IUT通过50Ω连接器连接到测试仪。 如果没有天线接口,则可以使用临时的50Ω接口或合适的耦合设备。
2.测试用例应在正常操作条件下执行。

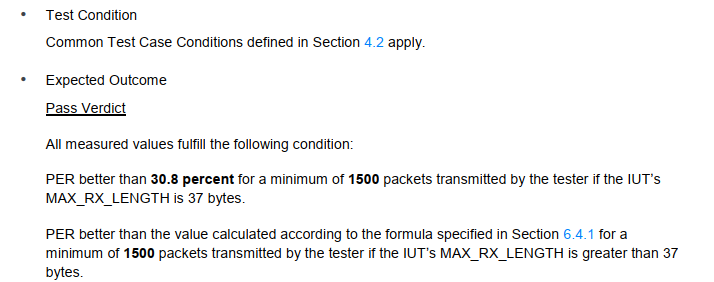

预期的测试结果
所有测量值均满足以下条件:
如果IUT的MAX_RX_LENGTH为37个字节,则对于测试仪传输的至少1500个数据包,PER高于30.8%。

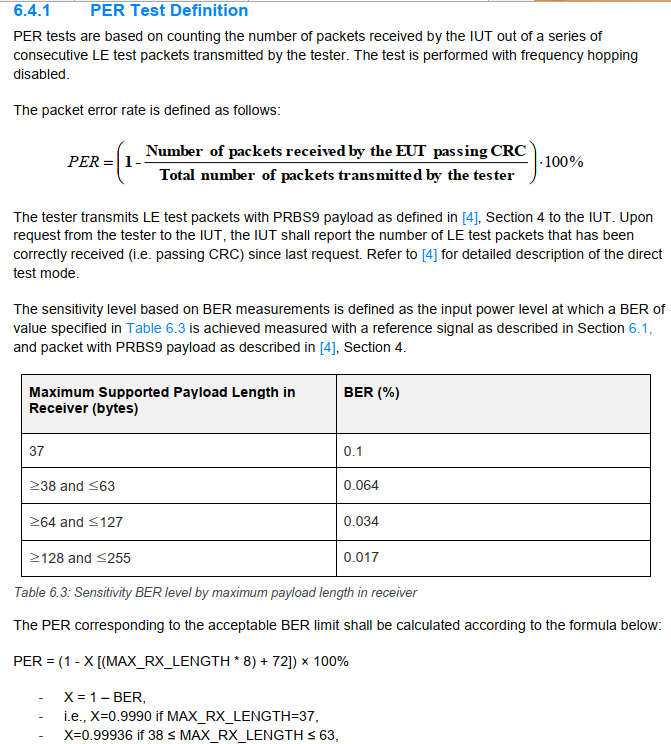

如果IUT的MAX_RX_LENGTH大于37个字节,则对于测试仪发送的至少1500个数据包,PER优于根据6.4.1节中指定的公式计算出的值。
