Android中MediaMuxer和MediaCodec用例 - audio+video

2024-02-05 10:32
文章标签 android audio video 用例 mediacodec mediamuxer

本文主要是介绍Android中MediaMuxer和MediaCodec用例 - audio+video，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

http://blog.csdn.net/jinzhuojun/article/details/32163149


在Android的多媒体类中，MediaMuxer和MediaCodec算是比较年轻的，它们是JB 4.1和JB 4.3才引入的。前者用于将音频和视频进行混合生成多媒体文件。缺点是目前只能支持一个audio track和一个video track，而且仅支持mp4输出。不过既然是新生事物，相信之后的版本应该会有大的改进。MediaCodec用于将音视频进行压缩编码，它有个比较牛X的地方是可以对Surface内容进行编码，如KK 4.4中屏幕录像功能就是用它实现的。

注意它们和其它一些多媒体相关类的关系和区别：MediaExtractor用于音视频分路，和MediaMuxer正好是反过程。MediaFormat用于描述多媒体数据的格式。MediaRecorder用于录像+压缩编码，生成编码好的文件如mp4, 3gpp，视频主要是用于录制Camera preview。MediaPlayer用于播放压缩编码后的音视频文件。AudioRecord用于录制PCM数据。AudioTrack用于播放PCM数据。PCM即原始音频采样数据，可以用如vlc播放器播放。当然了，通道采样率之类的要自己设，因为原始采样数据是没有文件头的，如：
vlc --demux=rawaud --rawaud-channels 2 --rawaud-samplerate 44100 audio.pcm

回到MediaMuxer和MediaCodec这两个类，它们的参考文档见http://developer.android.com/reference/android/media/MediaMuxer.html和http://developer.android.com/reference/android/media/MediaCodec.html，里边有使用的框架。这个组合可以实现很多功能，比如音视频文件的编辑（结合MediaExtractor），用OpenGL绘制Surface并生成mp4文件，屏幕录像以及类似Camera app里的录像功能（虽然这个用MediaRecorder更合适）等。

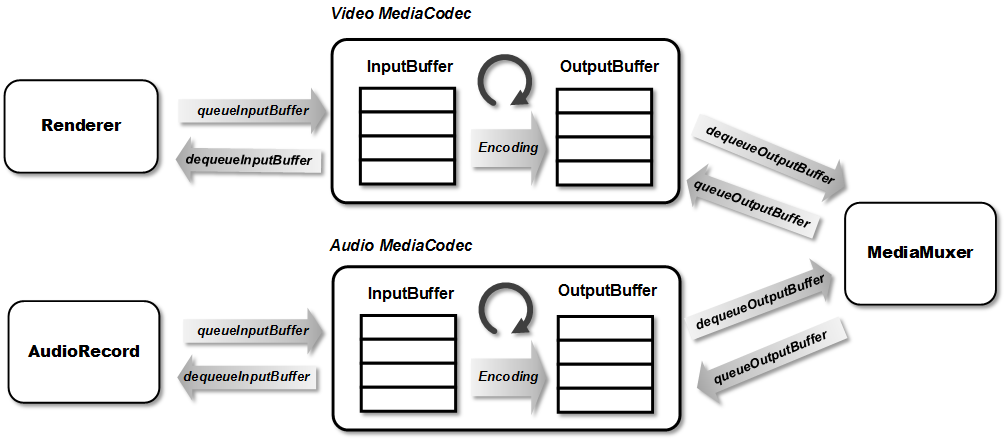

这里以一个很无聊的功能为例，就是在一个Surface上画图编码生成视频，同时用MIC录音编码生成音频，然后将音视频混合生成mp4文件。程序本身没什么用，但是示例了MediaMuxer和MediaCodec的基本用法。本程序主要是基于两个测试程序：一个是Grafika中的SoftInputSurfaceActivity和HWEncoderExperiments。它们一个是生成视频，一个生成音频，这里把它们结合一下，同时生成音频和视频。基本框架和流程如下：


首先是录音线程，主要参考HWEncoderExperiments。通过AudioRecord类接收来自麦克风的采样数据，然后丢给Encoder准备编码：

[java]  view plain copy
print ? 在CODE上查看代码片 派生到我的代码片
  1. AudioRecord audio_recorder;
  2. audio_recorder = new AudioRecord(MediaRecorder.AudioSource.MIC,
  3.         SAMPLE_RATE, CHANNEL_CONFIG, AUDIO_FORMAT, buffer_size);
  4. // ...
  5. audio_recorder.startRecording();
  6. while (is_recording) {
  7.     byte[] this_buffer = new byte[frame_buffer_size];
  8.     read_result = audio_recorder.read(this_buffer, 0, frame_buffer_size); // read audio raw data
  9.     // …
  10.     presentationTimeStamp = System.nanoTime() / 1000;
  11.     audioEncoder.offerAudioEncoder(this_buffer.clone(), presentationTimeStamp);  // feed to audio encoder
  12.
  13. }
这里也可以设置AudioRecord的回调（通过setRecordPositionUpdateListener()）来触发音频数据的读取。offerAudioEncoder()里主要是把audio采样数据送入音频MediaCodec的InputBuffer进行编码：

[java]  view plain copy
print ? 在CODE上查看代码片 派生到我的代码片
  1. ByteBuffer[] inputBuffers = mAudioEncoder.getInputBuffers();
  2. int inputBufferIndex = mAudioEncoder.dequeueInputBuffer(-1);
  3. if (inputBufferIndex >= 0) {
  4.     ByteBuffer inputBuffer = inputBuffers[inputBufferIndex];
  5.     inputBuffer.clear();
  6.     inputBuffer.put(this_buffer);
  7.     ...
  8.     mAudioEncoder.queueInputBuffer(inputBufferIndex, 0, this_buffer.length, presentationTimeStamp, 0);
  9. }
下面，参考Grafika-SoftInputSurfaceActivity，并加入音频处理。主循环大体分四部分：

[java]  view plain copy
print ? 在CODE上查看代码片 派生到我的代码片
  1. try {
  2.     // Part 1
  3.     prepareEncoder(outputFile);
  4.     ...
  5.     // Part 2
  6.     for (int i = 0; i < NUM_FRAMES; i++) {
  7.         generateFrame(i);
  8.         drainVideoEncoder(false);
  9.         drainAudioEncoder(false);
  10.     }
  11.     // Part 3
  12.     ...
  13.     drainVideoEncoder(true);
  14.     drainAudioEncoder(true);
  15. }  catch (IOException ioe) {
  16.     throw new RuntimeException(ioe);
  17. } finally {
  18.     // Part 4
  19.     releaseEncoder();
  20. }
第1部分是准备工作，除了video的MediaCodec，这里还初始化了audio的MediaCodec：

[java]  view plain copy
print ? 在CODE上查看代码片 派生到我的代码片
  1. MediaFormat audioFormat = new MediaFormat();
  2. audioFormat.setInteger(MediaFormat.KEY_SAMPLE_RATE, 44100);
  3. audioFormat.setInteger(MediaFormat.KEY_CHANNEL_COUNT, 1);
  4. ...
  5. mAudioEncoder = MediaCodec.createEncoderByType(AUDIO_MIME_TYPE);
  6. mAudioEncoder.configure(audioFormat, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
  7. mAudioEncoder.start();
第2部分进入主循环，app在Surface上直接绘图，由于这个Surface是从MediaCodec中用createInputSurface()申请来的，所以画完后不用显式用queueInputBuffer()交给Encoder。drainVideoEncoder()和drainAudioEncoder()分别将编码好的音视频从buffer中拿出来（通过dequeueOutputBuffer()），然后交由MediaMuxer进行混合（通过writeSampleData()）。注意音视频通过PTS（Presentation time stamp，决定了某一帧的音视频数据何时显示或播放）来同步，音频的time stamp需在AudioRecord从MIC采集到数据时获取并放到相应的bufferInfo中，视频由于是在Surface上画，因此直接用dequeueOutputBuffer()出来的bufferInfo中的就行，最后将编码好的数据送去MediaMuxer进行多路混合。

注意这里Muxer要等把audio track和video track都加入了再开始。MediaCodec在一开始调用dequeueOutputBuffer()时会返回一次INFO_OUTPUT_FORMAT_CHANGED消息。我们只需在这里获取该MediaCodec的format，并注册到MediaMuxer里。接着判断当前audio track和video track是否都已就绪，如果是的话就启动Muxer。

总结来说，drainVideoEncoder()的主逻辑大致如下，drainAudioEncoder也是类似的，只是把video的MediaCodec换成audio的MediaCodec即可。
[java]  view plain copy
print ? 在CODE上查看代码片 派生到我的代码片
  1. while(true) {
  2.     int encoderStatus = mVideoEncoder.dequeueOutputBuffer(mBufferInfo, TIMEOUT_USEC);
  3.     if (encoderStatus == MediaCodec.INFO_TRY_AGAIN_LATER) {
  4.         ...
  5.     } else if (encoderStatus == MediaCodec.INFO_OUTPUT_BUFFERS_CHANGED) {
  6.         encoderOutputBuffers = mVideoEncoder.getOutputBuffers();
  7.     } else if (encoderStatus == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
  8.         MediaFormat newFormat = mAudioEncoder.getOutputFormat();
  9.         mAudioTrackIndex = mMuxer.addTrack(newFormat);
  10.         mNumTracksAdded++;
  11.         if (mNumTracksAdded == TOTAL_NUM_TRACKS) {
  12.             mMuxer.start();
  13.         }
  14.     } else if (encoderStatus < 0) {
  15.         ...
  16.     } else {
  17.         ByteBuffer encodedData = encoderOutputBuffers[encoderStatus];
  18.         ...
  19.         if (mBufferInfo.size != 0) {
  20.             mMuxer.writeSampleData(mVideoTrackIndex, encodedData, mBufferInfo);
  21.         }
  22.         mVideoEncoder.releaseOutputBuffer(encoderStatus, false);
  23.         if ((mBufferInfo.flags & MediaCodec.BUFFER_FLAG_END_OF_STREAM) != 0) {
  24.             break;
  25.         }
  26.     }
  27.
  28. }
第3部分是结束录制，发送EOS信息，这样在drainVideoEncoder()和drainAudioEncoder中就可以根据EOS退出内循环。第4部分为清理工作。把audio和video的MediaCodec，MediaCodec用的Surface及MediaMuxer对象释放。

最后几点注意：
1. 在AndroidManifest.xml里加上录音权限，否则创建AudioRecord对象时铁定失败：
 <uses-permission android:name="android.permission.RECORD_AUDIO"/>
2. 音视频通过PTS同步，两个的单位要一致。
3. MediaMuxer的使用要按照Constructor -> addTrack -> start -> writeSampleData -> stop 的顺序。如果既有音频又有视频，在stop前两个都要writeSampleData()过。

Code references：
Grafika: https://github.com/google/grafika
Bigflake: http://bigflake.com/mediacodec/
HWEncoderExperiments：https://github.com/OnlyInAmerica/HWEncoderExperiments/tree/audioonly/HWEncoderExperiments/src/main/java/net/openwatch/hwencoderexperiments
Android test：http://androidxref.com/4.4.2_r2/xref/cts/tests/tests/media/src/android/media/cts/
http://androidxref.com/4.4.2_r2/xref/pdk/apps/TestingCamera2/src/com/android/testingcamera2/CameraRecordingStream.java

这篇关于Android中MediaMuxer和MediaCodec用例 - audio+video的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/680625。
