Atlas200 DK(3000型号)启动镜像制卡步骤记录

2024-02-04 05:59

本文主要是介绍Atlas200 DK(3000型号)启动镜像制卡步骤记录,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

文章目录

    • 硬件&软件准备
    • 镜像制作步骤
      • 1、准备制卡文件夹
      • 2、安装依赖环境
      • 3、进入制卡文件夹目录制卡
      • 4、上电Atlas200DK
    • 问题记录
      • 1、制卡结果显示成功,但是上电Atlas200很长时间后,网口两个灯不亮,通过IP地址也ping不到开发板。
      • 2、可以通过串口查看启动过程中的log信息
      • 3、制卡命令一定不要手残

本文记录了制作Atlas200DK SD卡启动镜像的过程,和制作过程中遇到的一些问题。

华为云官方参考网页:点击链接

硬件&软件准备

1、华为Atlas 200 开发者套件(DK)(3000型号)

2、ubuntu系统电脑

3、Atlas200DK制卡包、驱动包、镜像包

4、SD卡(大于16G),读卡器

镜像制作步骤

1、准备制卡文件夹

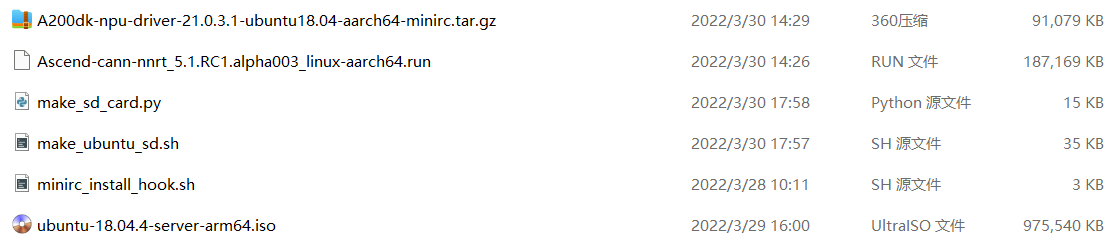

需要准备的包有制卡包、ubuntu操作系统镜像、制卡脚本、驱动包等,具体版本与要求见官方文档,准备好的制卡文件包应该有下图所示内容。

请添加图片描述

我也将自己当时所用制卡文件夹整理好了,有需要可自行下载,链接失效请留言或发邮箱(sigma_poet@126.com)私信。

链接:https://pan.baidu.com/s/1TVrbcMc1wAf82E_ySFpx0A?pwd=4gke
提取码:4gke

2、安装依赖环境

sudo apt-get install python3-pip
sudo pip3 install pyyaml
sudo apt-get install qemu-user-static binfmt-support python3-yaml gcc-aarch64-linux-gnu g++-aarch64-linux-gnu

3、进入制卡文件夹目录制卡

首先要保证当前用户是root用户,使用su命令切换成root用户。

然后保证终端语言环境是英文,使用如下命令查看和切换语言环境。

查看环境
echo $LANG
切换环境
LANG=en_US

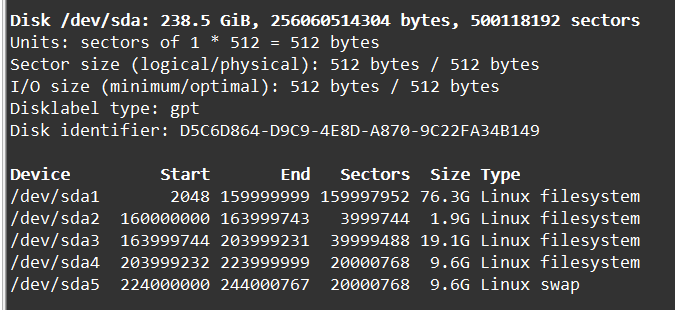

上述两步完成后,使用

fdisk -l

查看磁盘列表,应该以英文显示下述类似界面。插入SD卡后,查看/dev/sd*的变化,确定自己的SD卡名称,我的是/dev/sdb
请添加图片描述
以上准备完成后,开始制卡。

注意:Atlas200默认的RJ45网口ip地址是192.168.0.2,USB网口的ip地址是192.168.1.2,如果想更改,在make_sd_card.py中先改好,再进行制卡。

python3 make_sd_card.py local /dev/sdb

制卡成功会显示类似下图内容。
请添加图片描述
如果制卡失败,会在当前目录下生成log信息,打开log可以查看具体出错原因。

4、上电Atlas200DK

制卡完成后,将SD卡插入Atlas200DK,上电等待。当网口灯亮起,开发板上并列的4个led绿色灯全部亮起或闪烁时,使用ssh连接Atlas200DK。

Atlas200DK的默认SSH用户名:HwHiAiUser 密码:Mind@123

使用如下命令连接ssh,回车后输入密码即可。

ssh HwHiAiUser@192.168.0.2

问题记录

1、制卡结果显示成功,但是上电Atlas200很长时间后,网口两个灯不亮,通过IP地址也ping不到开发板。

这种情况一般考虑是硬件或制卡文件夹下驱动等版本的问题,我在制作镜像的过程中遇到了这个问题,属于驱动版本使用错误,要根据自己使用的开发板确定好制卡的驱动版本。

注意:区分好Atlas200 AI加速模块Atlas200 DK,两者容易混淆,但是在制卡使用的驱动等依赖包上面存在差异,官方区别指导文档链接:Atlas200硬件定位说明(Atlas200加速模块和Atlas200DK开发者套件是不一样滴)

2、可以通过串口查看启动过程中的log信息

使用串口模块,将开发板与电脑连接起来,通过串口工具即可查看。
请添加图片描述

3、制卡命令一定不要手残

一定要确认好SD卡的名称,并保证每一次制卡时都不要输错这个名称。笔者因为将名称sdb错输为了sda,导致自己的系统硬盘被格式化,重启后系统直接瘫痪了,不得已重新装系统。

这篇关于Atlas200 DK(3000型号)启动镜像制卡步骤记录的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
