tee测试及添加用例方法

2024-01-30 17:08
文章标签 方法 测试 用例 tee

本文主要是介绍tee测试及添加用例方法，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

  1. Xtest
    opetee的测试程序xtest的源代码，主要用来测试TEE中提供的各种算法逻辑和提供的其他功能；
    现有的用于测试的xtest TA（Trusted Application）共有8个，分别涵盖了内核测试、内部API测试、加密测试、创建失败测试、并发测试、安全测试等方面。
    1.1. Xtest测试程序
    1.1.1. regression_1000.c
1.	regression_1001 Core self tests
2.	regression_1002 PTA parameters
3.	regression_1003 Core internal read/write mutex
4.	regression_1004 Test User Crypt TA
5.	regression_1005 Many sessions
6.	regression_1006 Test Basic OS features
7.	regression_1007 Test Panic
8.	regression_1008 TEE internal client API
9.	regression_1009 TEE Wait
10.	regression_1010 Invalid memory access
11.	regression_1011 Test TA-to-TA features with User Crypt TA
12.	regression_1012 Test Single Instance Multi Session features with SIMS TA
13.	regression_1013 Test concurency with concurrent TA
14.	regression_1015 FS hash-tree corner cases
15.	regression_1016 Test TA to TA transfers (in/out/inout memrefs on the stack)
16.	regression_1017 Test coalescing memrefs
17.	regression_1018 Test memref out of bounds
18.	regression_1019 Test dynamically linked TA
19.	regression_1020 Test lockdep algorithm
20.	regression_1021 Test panic context release
21.	regression_1022 Test dlopen()/dlsym()/dlclose() API

1.1.2. regression_4000.c

1.	regression_4001 Test TEE Internal API hash operations
2.	regression_4002 Test TEE Internal API MAC operations
3.	regression_4003 Test TEE Internal API cipher operations
4.	regression_4004 Test TEE Internal API get random
5.	regression_4005 Test TEE Internal API Authenticated Encryption operations
6.	regression_4006 Test TEE Internal API Asymmetric Cipher operations
7.	regression_4007_symmetric Test TEE Internal API Generate Symmetric key
8.	regression_4008 Test TEE Internal API Derive key
9.	regression_4009 Test TEE Internal API Derive key ECDH
10.	regression_4010 Test TEE Internal API create transient object (negative)
11.	regression_4011 Test TEE Internal API Bleichenbacher attack (negative)
12.	regression_4012 Test seeding RNG entropy
  1. regression_4013 Test generation of device unique TA keys
    1.1.3. regression_4100.c
1.	regression_4101 Test TEE Internal API Arithmetical API - Bigint init
2.	regression_4102 Test TEE Internal API Arithmetical API - Octet string
3.	regression_4103 Test TEE Internal API Arithmetical API - S32
4.	regression_4104 Test TEE Internal API Arithmetical API – Compare
5.	regression_4105 Test TEE Internal API Arithmetical API - Add, Sub
6.	regression_4106 Test TEE Internal API Arithmetical API – Neg
7.	regression_4107 Test TEE Internal API Arithmetical API – Mul
8.	regression_4108 Test TEE Internal API Arithmetical API - Div
9.	regression_4109 Test TEE Internal API Arithmetical API – Mod
10.	regression_4110 Test TEE Internal API Arithmetical API - Mod arith
11.	regression_4111 Test TEE Internal API Arithmetical API – Invmod
12.	regression_4112 Test TEE Internal API Arithmetical API - Is prime
13.	regression_4113 Test TEE Internal API Arithmetical API - shift right
14.	regression_4114 Test TEE Internal API Arithmetical API – GCD

1.1.4. regression_5000.c

1.	regression_5006 Tests for Global platform TEEC

1.1.5. regression_6000.c

1.	regression_6001 Test TEE_CreatePersistentObject
2.	regression_6002 Test TEE_OpenPersistentObject
3.	regression_6003 Test TEE_ReadObjectData
4.	regression_6004 Test TEE_WriteObjectData
5.	regression_6005 Test TEE_SeekObjectData
6.	regression_6006 Test TEE_CloseAndDeletePersistentObject
7.	regression_6007 Test TEE_TruncateObjectData
8.	regression_6008 Test TEE_RenamePersistentObject
9.	regression_6009 Test TEE Internal API Persistent Object Enumeration Functions
10.	regression_6010 Test Storage
11.	regression_6012 Test TEE GP TTA DS init objects
12.	regression_6013 Key usage in Persistent objects
13.	regression_6014 Loop on Persistent objects
14.	regression_6015 Storage isolation
15.	regression_6016 Storage concurency
16.	egression_6017 Test Persistent objects info
17.	regression_6018 Large object
18.	regression_6019 Storage independence
19.	regression_6020 Object IDs in SHM (negative)

1.1.6. regression_7000.c

1.	regression_7001 Allocate_In RELEASE_SHARED_MEMORY_WHEN_ALLOCATED
2.	regression_7002 Allocate_out_of_memory INITIALIZE_CONTEXT_NAMES
3.	regression_7003 ReleaseSharedMemory_null RELEASE_SHARED_MEMORY_WHEN_ALLOC[257392.248120]
4.	regression_7004 Allocate_InOut RELEASE_SHARED_MEMORY_WHEN_ALLOCATED
5.	regression_7005 Register_In RELEASE_SHARED_MEMORY_WHEN_REGISTERED
6.	regression_7006 Register_notZeroLength_Out RELEASE_SHARED_MEMORY_WHEN_REGISTERED
7.	regression_7007 Register_InOut RELEASE_SHARED_MEMORY_WHEN_REGISTERED
8.	regression_7008 Register_zeroLength_Out RELEASE_SHARED_MEMORY_WHEN_REGISTERED
9.	regression_7009 OpenSession_error_notExistingTA OPEN_SESSION_TARGET_TRUSTED_APP
10.	regression_7010 Allocate_Out RELEASE_SHARED_MEMORY_WHEN_ALLOCATED
11.	regression_7013 OpenSession_error_originTEE OPEN_SESSION_TARGET_TRUSTED_APP
12.	regression_7016 CloseSession_null CLOSE_SESSION_IGNORE_SESSION_NULL
13.	regression_7017 InitializeContext_NotExistingTEE INITIALIZE_CONTEXT_NAMES
14.	regression_7018 FinalizeContext_null FINALIZE_CONTEXT_IGNORE_NULL
15.	regression_7019 InitializeContext_concurrentContext INITIALIZE_CONTEXT_NAMES

1.1.7. regression_8000.c

1.	regression_8001 Test TEE Internal API key derivation extensions
2.	regression_8002 Secure Storage Key Manager API Self Test

1.1.8. regression_8100.c

1.	regression_8101 TA mbedTLS self tests
2.	regression_8102 TA mbedTLS test cert chain
3.	regression_8103 TA mbedTLS process certificate request

1.2. 如何判断测试结果
xtest_main.c里的main函数会调用ADBG_RunSuite (ADBG_Runner_t *Runner_p,int argc,char *argv[])，这里最终会调用到

ADBG_CASE_DEFINE()。
while ((SubCase_p = ADBG_Case_NextSubCase(&Iterator)) != NULL) {if (SubCase_p->Result.NumFailedTests +SubCase_p->Result.NumFailedSubTests > 0) { //失败则打印failif (SubCase_p->Result.FirstFailedFile_p !=NULL) {Do_ADBG_Log("%s FAILED first error at %s:%d",SubCase_p->TestID_p,SubCase_p->Result.FirstFailedFile_p,SubCase_p->Result.FirstFailedRow);} else {Do_ADBG_Log("%s FAILED",SubCase_p->TestID_p); }} else if (ADBG_Case_SubCaseIsMain(Case_p, SubCase_p)) {/* A level one test case is displayedif successfull too */Do_ADBG_Log("%s OK", SubCase_p->TestID_p); //成功则打印OK}}

下面测试成功案例以regression_1000.c里的regression_1005举例：

static void xtest_tee_test_1005(ADBG_Case_t *c)
{uint32_t ret_orig = 0;
#define MAX_SESSIONS    3TEEC_Session sessions[MAX_SESSIONS];int i = 0;for (i = 0; i < MAX_SESSIONS; i++) {if (!ADBG_EXPECT_TEEC_SUCCESS(c,xtest_teec_open_session(&sessions[i], //打开多个session，失败则退出&concurrent_ta_uuid,NULL, &ret_orig)))break;}for (; --i >= 0; )TEEC_CloseSession(&sessions[i]);
}
ADBG_CASE_DEFINE(regression, 1005, xtest_tee_test_1005, "Many sessions");

打印结果OK，表示测试通过。
在这里插入图片描述

测试失败案例以regression_1000.c里的regression_1006举例：

static void xtest_tee_test_1006(ADBG_Case_t *c)
{TEEC_Session session = { };uint32_t ret_orig = 0;TEEC_Operation op = TEEC_OPERATION_INITIALIZER;uint8_t buf[32] = { };if (!ADBG_EXPECT_TEEC_SUCCESS(c,xtest_teec_open_session(&session, &os_test_ta_uuid, NULL,&ret_orig)))return;op.params[0].tmpref.buffer = buf;op.params[0].tmpref.size = sizeof(buf);op.paramTypes = TEEC_PARAM_TYPES(TEEC_MEMREF_TEMP_INPUT, TEEC_NONE,TEEC_NONE, TEEC_NONE);(void)ADBG_EXPECT_TEEC_SUCCESS(c,TEEC_InvokeCommand(&session, TA_OS_TEST_CMD_BASIC, &op,&ret_orig));TEEC_CloseSession(&session);}ADBG_CASE_DEFINE(regression, 1006, xtest_tee_test_1006,"Test Basic OS features");

打印结果：
在这里插入图片描述

可以看到打开session时失败了，原因是内存超出了，原因是因为Finch内存紧张。看一下xtest_tee_test_1006调用函数是xtest_teec_open_session(&session, &os_test_ta_uuid, NULL, &ret_orig)))， xtest_tee_test_1006测试所用ta是os_test_ta_uuid，这个ta调用会占用内存，所以导致finch内存紧张，测试失败。
2. Tee测试步骤
1、 启动tee-supplicant服务（系统默认已启动）
在这里插入图片描述

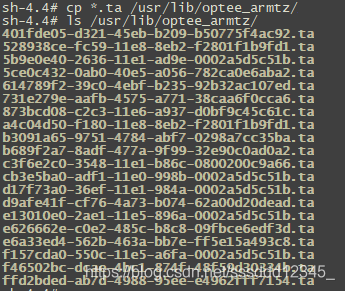

2、 在/usr/lib/目录下建立/usr/lib/optee_armtz目录，将ta文件拷到/usr/lib/optee_armtz
在这里插入图片描述

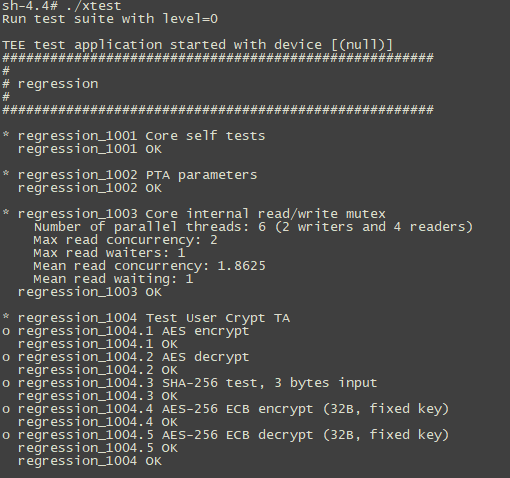

3、 运行testsuite/bin/kernel目录下的xtest

在这里插入图片描述

4、 等待测试完成
在这里插入图片描述

  1. 如何手动增加ta测试用例
    3.1. 源代码及相关目录准备
    测试用例在optee-examples-3.5.0目录下。
    第一步，为方便操作，首先复制hello_world目录为my_test，拷贝hello_word放在同级目录并改为my_test，并在当前目录下替换名字。
    在这里插入图片描述

进入my_test目录执行以下命令将hello_world替换为my_test。

$ sed -i 's/hello_world/my_test/g' `grep hello_world -rl .`
$ sed -i 's/HELLO_WORLD/MY_TEST/g' `grep HELLO_WORLD -rl .`

第二步，修改my_test/ta目录中的Makefie并添加自有的TA部分的代码,我修改之后的目录文件如下

在这里插入图片描述

上述目录文件说明如下：

	Makefile文件：编译TA时使用的makefile文件
	my_test_ta.c文件：主要是存放TA部分代码的处理函数，CA的commond请求最终会被TA_InvokeCommandEntryPoint函数处理。
	sub.mk文件：定义该TA中需要被编译的source code。
	user_ta_header_defines.h文件：定义UUID等相关宏
	include/my_test_ta.h文件：定义了UUID的宏以及与CA对应的commond ID宏

3.2. 修改TA目录中的代码和makefile

  1. 修改sub.mk文件，将该TA中所有的.c文件添加到编译文件总，修改完成之后如下图所示：
    在这里插入图片描述

  2. 定义UUID值和commond ID的值
    编译include/my_test_ta.h文件，定义该TA程序的UUID宏为TA_MY_TEST_UUID,并定义commond ID的宏（宏的值必须保持与CA部分的commond ID一致），UUID的值可以自己填写也可以从一下网址中生成：http://www.itu.int/ITU-T/asn1/uuid.html

/** This UUID is generated with uuidgen* the ITU-T UUID generator at http://www.itu.int/ITU-T/asn1/uuid.html*/
#define TA_MY_TEST_UUID \{ 0x11111111, 0x2450, 0x11e4, \{ 0xab, 0xe2, 0x00, 0x02, 0xa5, 0xd5, 0xc5, 0x1b} }/* The function IDs implemented in this TA */
#define TA_MY_TEST_CMD_INC_VALUE        0
#define TA_MY_TEST_CMD_DEC_VALUE        1#endif /*TA_MY_TEST_H*/3.	修改user_ta_header_defines.h文件
将my_test_ta.h文件include到该文件中以便获取UUID的定义
/* To get the TA UUID definition */
#include <my_test_ta.h>#define TA_UUID             TA_MY_TEST_UUID
  1. 修改Makefile文件中的UUID
CFG_TEE_TA_LOG_LEVEL ?= 4
CPPFLAGS += -DCFG_TEE_TA_LOG_LEVEL=$(CFG_TEE_TA_LOG_LEVEL)# The UUID for the Trusted Application
BINARY=11111111-2450-11e4-abe2-0002a5d5c51b-include $(TA_DEV_KIT_DIR)/mk/ta_dev_kit.mkifeq ($(wildcard $(TA_DEV_KIT_DIR)/mk/ta_dev_kit.mk), )
clean:@echo 'Note: $$(TA_DEV_KIT_DIR)/mk/ta_dev_kit.mk not found, cannot clean TA'@echo 'Note: TA_DEV_KIT_DIR=$(TA_DEV_KIT_DIR)'
endif
  1. 添加该TA需要处理的逻辑代码
    添加TA的具体实现代码，也即是该TA需要实现什么功能，在本例子中将该部分的代码存放在my_test_ta.c文件中。
static TEE_Result inc_value(uint32_t param_types,TEE_Param params[4]){      //先平方再加1params[0].value.a  = params[0].value.a * params[0].value.a + 1;
}
  1. 将my_test加到optee-examples-3.5.0下的Makefie、CMakeFiles/Makefile2、CMakeFiles/Makefile.cmake
    Makefile添加代码如下：
# Target rules for targets named optee_example_my_test# Build rule for target.
optee_example_my_test: cmake_check_build_system$(MAKE) -f CMakeFiles/Makefile2 optee_example_my_test
.PHONY : optee_example_my_test# fast build rule for target.
optee_example_my_test/fast:$(MAKE) -f my_test/CMakeFiles/optee_example_my_test.dir/build.make my_test/CMakeFiles/optee_example_my_test.dir/build
.PHONY : optee_example_my_test/fas

3.3. CA的修改和编写

  1. CA部分的代码存放在my_test/host目录中，文件结构体如下：
    /host$ tree -a
    .
├── main.c
└── Makefile
  1. 修改Makefile,主要修改BINARY变量和OBJ变量，如果CA部分的代码不止一个.c文件，则需要将所有的.c文件编译生成的.o文件名称添加到OBJS变量中，而BINARY变量就是编译完成之后生成的Binary的名称。本例子修改后的结果如下：
    Makefile部分代码如下：
OBJS = main.oBINARY = optee_example_my_test

My_test_ta.c部分代码如下：

	op.params[0].value.a = 100;/** TA_MY_TEST_CMD_INC_VALUE is the actual function in the TA to be* called.*/printf("Invoking TA to increment %d\n", op.params[0].value.a);res = TEEC_InvokeCommand(&sess, TA_MY_TEST_CMD_INC_VALUE, &op,&err_origin);if (res != TEEC_SUCCESS)errx(1, "TEEC_InvokeCommand failed with code 0x%x origin 0x%x",res, err_origin);printf("TA incremented value to %d\n", op.params[0].value.a);

3.4. 测试ca和ta
可以看到/lib/optee_armtz下生成了目标ta文件。
在这里插入图片描述

运行测试程序：
在这里插入图片描述

初始值为100，ta运算将100先平方再加1，和预期结果10001正好相符。
