【Altium Designer】Design Rule Verification Report中有关Hole Size Constraint类型报错

本文主要是介绍【Altium Designer】Design Rule Verification Report中有关Hole Size Constraint类型报错,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

本章目的:
 在学习使用Altium Designer 过程中,进行设计规则检查时产生Hole Size Constraint: (xx mil < yy mil) Pad UX-YY(240mil,1305mil) on Multi-Layer Actual Hole Size = xx mil的类型报错解决方案

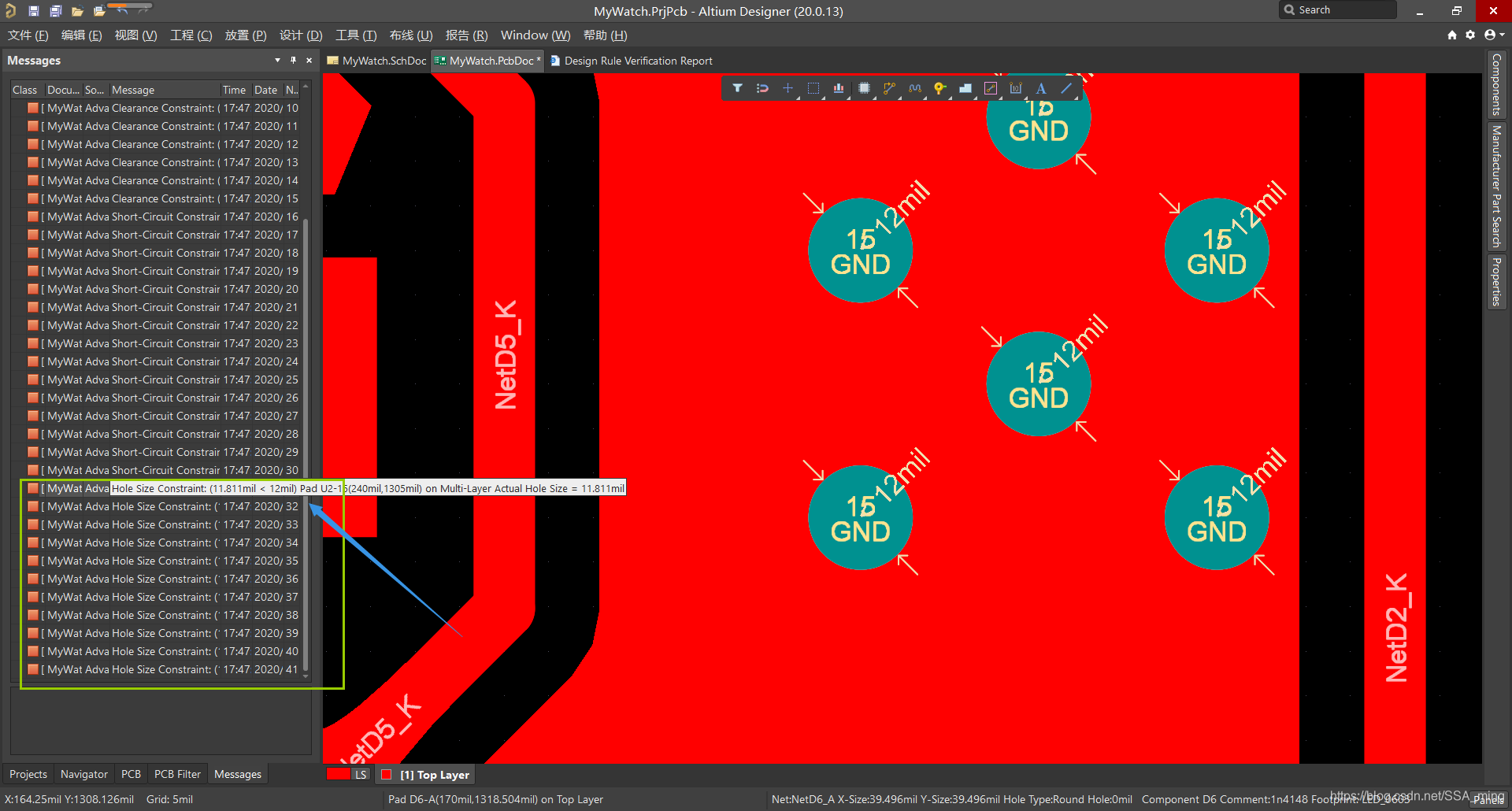

1、首先进行设计规则检查,在Messages中 查看产生的Design Rule Verification Report,找到Hole Size Constraint(孔尺寸约束),点击指定message,会自动跳转到PCB相应的位置上。
在这里插入图片描述

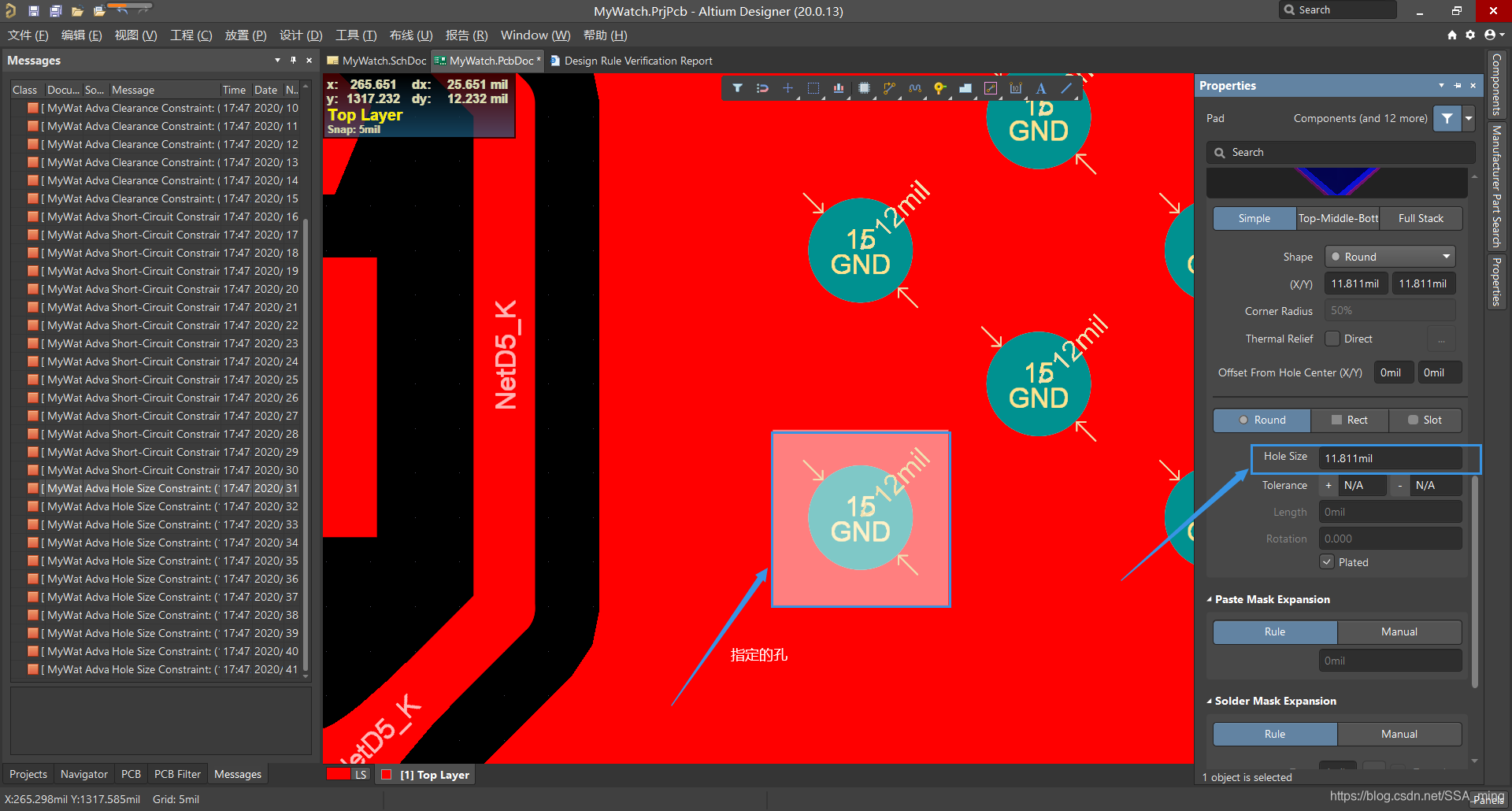

2、双击跳转到的指定的孔,打开属性界面,找到Hole Size 属性
在这里插入图片描述
3、修改该属性的值到指定的范围值,在Design Rule Verification Report中我们可以看到最大值和最小值范围
在这里插入图片描述
