在污水处理中,如何正确、合理、经济地选择流量计,将直接影响水处理工程的自动化控制水平和工程造价。不同的流量检测点,不同成分的被测介质,不同类型的流量计。本文从技术和经济两个方面讨论了几种流量计的性能和价格,以帮助材料购买者和技术设计者。

0.前言

随着工业的不断发展和城市人口的快速增长,工业废水和城市污水的排放量也将大大增加。如果废水未经处理就排放,将对环境和饮用水造成严重污染。因此,有必要建立一个高度自动化的污水处理厂。这需要测量不同介质的流量,同时市场上不断推出新的流量计供您选择。因此,如何选择适合不同介质的流量计是非常重要的。本文论述了污水处理的工艺流程、流量计的工作原理、技术经济指标等。

1.工艺流程

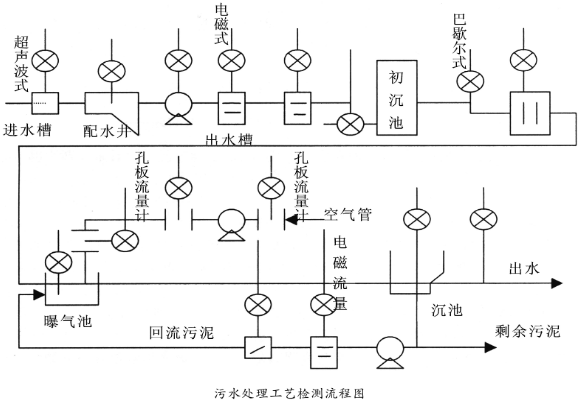

工艺流程见下图

污水处理中对几种流量计的性能价格等进行探讨(图1)

从上图可以看出,每个流量检测点选择的流量计类型是不同的。主要原因是被测介质成分不同。在污水处理厂,进口流量一般采用文丘里加超声波传感器测量,安装方便,不易磨损。但是,如果被测介质表面漂浮着大量的泡沫,可能会吸收来自超声波传感器的超声波脉冲,从而干扰测量,严重影响测量精度。此时,可以使用静压传感器来代替。

2.工作原理

不同的场合使用不同类型的流量计,这主要是由流量计的工作原理决定的。污水处理厂常用的流量计如下所述。

2.1超声波流量计

超声波流量计的换能器成对安装在管道的两侧,两个换能器交替用作超声波信号的发生器或接收器。声波会被流动的液体携带,并受到液体速度的影响。假设超声波信号从换能器甲传播到换能器乙所需的时间(称为正向)为T1,从换能器乙传播到换能器甲所需的时间(称为反向)为T2,则:

T1=Lp/(Cp Vp)

T2=Lp/(Cp-Vp)

VP=v. cos

得出超声波流量计中流体的轴向速度为

污水处理中对几种流量计的性能价格等进行探讨(图2)

其中:Lp——声波传播路径的长度(声道);

CP——声波在静止液体中的传播速度;

t-时差t=t1-T2;

——声波传播方向与管道轴线的夹角(声道角);

液体在声道方向的速度分量;

这样,超声波流量计可以通过测量 T直接获得流体在声通道上的平均线速度,然后使用专有的积分方法计算管道横截面积上的平均表面速度,直至流量。

(1)影响超声波流量计测量精度的因素。从上面的计算公式可以看出,影响超声波流量计测量精度的因素很多,主要有以下几个方面:

换能器的安装位置;液体雷诺数;传感器安装段的上下游直管段;液体中悬浮颗粒和气泡的体积浓度;传感器安装段的管道椭圆度。

(2)超声波流量计的特点。超声波流量计虽然对被测液体有严格的工作条件和安装要求,但与其他流量计相比,它有一定的特点:

(1)不仅可以测量一般的导声液,还可以测量高温、高压、强腐蚀、不导电、易爆、放射性的导声液;

(2)可以安装在现有管道上,甚至传感器的安装和维护也不需要停止管道内流体的流动;

传感器安装在管道外壁、管壁和内表面,对流场基本无干扰,无压力损失;

特别适合大口径流量的测量,其成本与口径无关。

根据数据,目前超声波流量计的精度,双通道达到1.0,0

法拉第电磁感应原理是污水流量计测量的基础。励磁系统由线圈和铁芯组成,通电时产生工作磁场。将测量导管置于磁场中,在导管内壁安装一对电极。当导电介质流经导管时,相当于导体在磁场中切割磁力线,其产生的感应电动势被电极检测到,流量可由下式计算:

Q=K ED/4B

其中:k-比例系数;

e诱导电位;

D—管径,即垂直切割磁力线的导体长度;

B-磁感应强度;

由此可见,当选择污水流量计时,D是一个常数。只要B不变,Q和E就有一定的线性关系,所以米有统一的刻度。目前,污水流量计的测量精度可以达到0.5级以上。

(1)污水流量计的特点及应用范围。从污水流量计的工作原理来看,它在使用过程中表现出以下特点:被测截面没有收缩,所以没有压力损失;测量不受被测介质粘度的影响;与速度分布无关;适用管径范围广(6 ~ 3000mm);良好的线性和稳定性;前后(前5天和后3天)短直管段。

(2)污水流量计的使用:被测液体的最小电导率为1s/cm;大直径安装困难;如果测量管内的电极上有沉淀物,会影响测量精度;贵,尤其大口径。污水流量计应垂直安装,流体应自下而上,既能保证管道畅通,又能保证悬浮物的下沉。如果流量计水平安装,测量电极应位于水平轴上,以避免气泡造成的干扰,影响测量误差。

3.技术经济比较

在选择仪器时,技术和经济是需要同时考虑的两个基本要素。不要盲目追求“高”、“精”、“尖”,不要只考虑价格低。污水流量计和超声波流量计对比如下。

3.1超声波流量计

直径100 ~ 1800 mm,两个通道,5万左右。

3.2污水流量计

直径100 ~ 1600 mm,橡胶内衬,配套法兰,电极材料钛,接地环约2 ~ 13万元。

从价格对比中发现,在技术上可以选择两种流量计时,口径在800 mm以下的要考虑污水流量计,口径在800mm以上的要考虑超声波流量计,流槽加液位传感器的价格变化,也就是所谓的明渠流量计,主要取决于流槽的价格,因为液位传感器的价格与流量无关。设计人员在选择明渠流量计时,应考虑水槽的加工条件。否则,当流道尺寸不准确或材料容易变形时,会造成很大的测量误差。材料购买者应根据实际需要选择合适的流量计。

4.结束语

作为仪表系统的设计人员,要和工艺设计人员讨论,互相配合。有时候,通过改变某个测量点,会有意想不到的收益,可能会带来很大的经济效益。乐器的选择看似简单,但可以学习。比如污水流量计一般选择与管道口径相同的流量计。但考虑到流量计的测量范围更广,价格更贵,可以选择口径比管道小的流量计,这样可以增加流量,防止沉淀。但此后会带来流体的压力损失和管径缩小成本的增加,那么大直径流量计最适合选择什么呢?这需要我们的设计师在实践中不断探索和总结经验,只有这样才能有一个经济合理的仪器选择。
