随着网络规模的日益发展，现有的网络中，设备数量日益庞大。当这些设备发生故障，由于设备无法主动上报故障，导致网络管理员无法及时定位和排除故障，从而导致网络的维护效率降低，维护工作量大大增加。为了解决这个问题，设备制造商就已经在一些设备中提供了网络管理的功能，这样网管就能远程查看设备的状态，同样设备也能在特定类型的事件发生时向网络管理工作站发出警告。

简单网络管理协议（SNMP，Simple Network Management Protocol），由一组网络管理的标准组成，包含一个应用层协议（application layer protocol）、数据库模型（database schema）和一组资源对象。该协议能够支持网络管理系统，用以监测连接到网络上的设备是否有任何引起管理上关注的情况，它属于TCP/IP五层协议中的应用层协议，用于网络管理的协议。SNMP主要用于网络设备的管理。使用SNMP协议时存在网络管理站（NMS）、代理进程（Agent）和被管理设备3个角色。

NMS：向被管理设备发送各种查询报文，以及接受被管理设备发送的警告；
Agent：是被管理设备上的一个代理进程，用于维护被管理设备的信息数据并相应来自NMS的请求。

被管理设备：接受网管的管理，产生和主动上报告警。

在这里插入图片描述

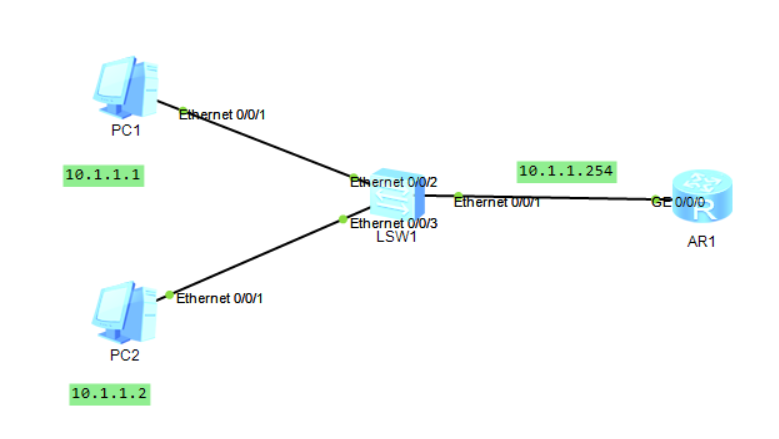

用两个PC来模拟NMS，一台路由器来模拟Agent。简单的完成一个实验。
基础配置如图所示。
PC1:10.1.1.1 255.255.255.0
PC2:10.1.1.2 255.255.255.0
R1:10.1.1.254 255.255.255.0

开启Agent服务：路由器上进行配置：
[huawei]snmp-agent
查看SNMP信息：display snmp-agent sys-info
在这里插入图片描述
显示默认情况下运行的SNMP版本为V1、V2、V3。
配置SNMP版本：
[Huawei]snmp-agent sys-info version v3
查看：

显示运行的版本为V3。
配置管理权限：
如果网络中不止一个普通用户，可以为不同的用户配置不同的访问权限，按照拓扑图中，我们仅仅允许PC2可以管理设备。
配置ACL，允许PC2管理设备，而PC1不允许。
[Huawei]acl 2000
[Huawei-acl-basic-2000]rule 5 permit source 10.1.1.2 0.0.0.255
[Huawei-acl-basic-2000]rule 10 deny source 10.1.1.1 0.0.0.255

配置用户组为group，用户名为user，绑定ACL2000
[Huawei]snmp-agent usm-user v3 user group acl 2000
查看SNMPv3的用户信息：
在这里插入图片描述
配置向SNMP Agent输出Trap信息：
配置Agent发送Trap信息，用于接收消息的网管名为PC2，目标地址为10.1.1.2，而且指定接收该消息使用UDP端口为9991。Trap消息的发送参数信息列表名称为trappc2。
[Huawei]snmp-agent target-host trap-hostname pc2 address 10.1.1.2 udp-port 9991 trap-paramsname trappc2
开启设备的告警开关：
[Huawei]snmp-agent trap enable
Info: All switches of SNMP trap/notification will be open. Continue? [Y/N]:y

配置告警消息的长度为200,：
[Huawei]snmp-agent trap queue-size 200
设置报文消息保存时长240s：
[Huawei]snmp-agent trap life 240
配置管理员联系方式：11111，地址西安
[Huawei]snmp-agent sys-info contact call admin 11111
[Huawei]snmp-agent sys-info location xian china

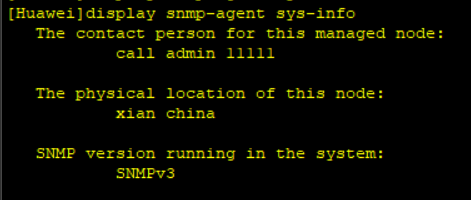

查看相关信息：
在这里插入图片描述

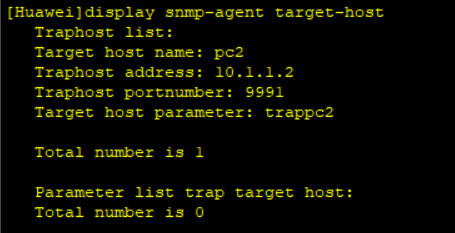

查看SNMP Agent输出网管的信息：

配置完成。
