背景

在路网的表示里面,一段道路以交叉路口为分界打断。但是,使用ArcGIS工具进行批量打断线要素的话,对复杂路网则不太合适。下面,简单介绍一下路网表示、ArcGIS批量打断线要素的方法,和批量打断路网需要注意的问题。


路网表示

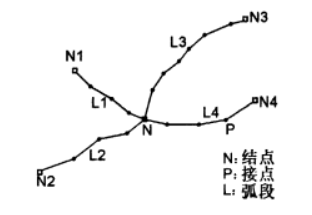

以下图为例:加入有两条十字相交的道路,交叉路口为点N,则把道路分成4条不同的道路N1、N2、N3、N4。道路的起点和终点为结点N。道路L1是由多个不同的点组成,然后连线成路,这些点称为接点(有的文章也称为折点)。由结点和接点可以表示任何一条完整的道路。

在这里插入图片描述


ArcGIS批量打断线要素

批量打断线:ArcToolbox–> 数据管理工具–>要素–> 要素转线
在这里插入图片描述
不过,一般在批量打断线之前,都进行折点的合并。不过进行折点的合并的时候,以什么字段进行合并更为合适,自行斟酌。一般进行折点合并后的要素不尽人意,不过也没关系,因为下一步就是线要素批量打断。

线要素批量合并:ArcToolbox–> 数据管理工具–>要素–> 取消线分割*
在这里插入图片描述


批量打断路网需要注意的问题

如果是单一种类的道路,则不需要考虑复杂的问题。如果是多种道路合并,专业术语称为“复杂路网”的情况,则需要具体情况具体分析。

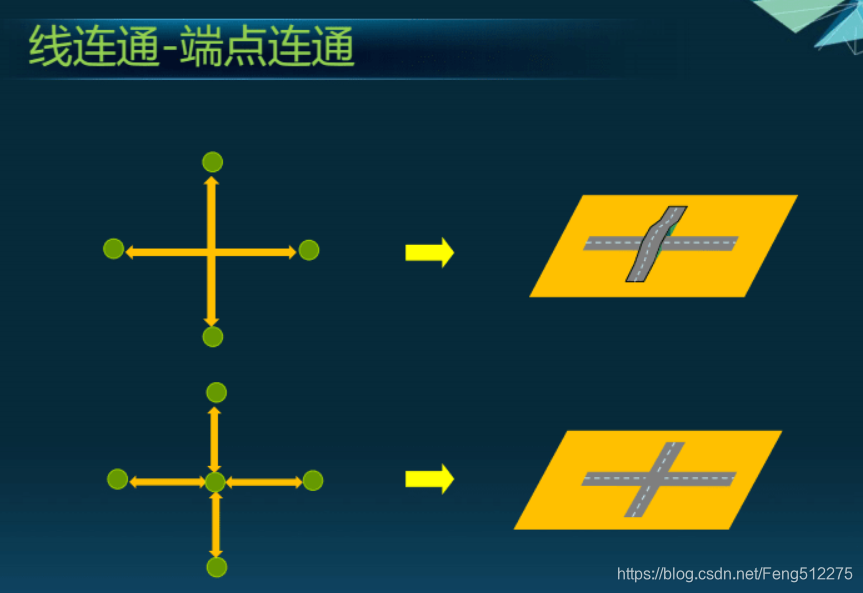

以下图为例:第一种情况,很明显两条路不相交,但是在ArcGIS工具里面线要素是在平面上的,我们不容易看出来线之间的关系。如果有地图底图的话,建议对着底图来处理,这样更容易区分道路的关系。否则,我们很容易处理成第二种情况。
在这里插入图片描述

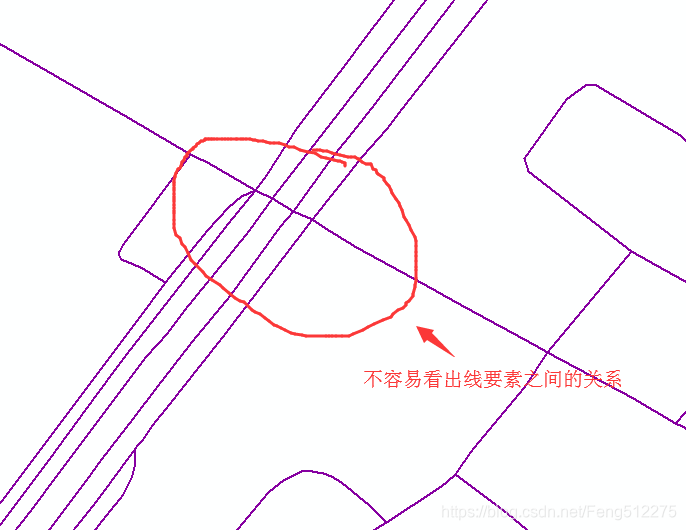

例如:
在这里插入图片描述

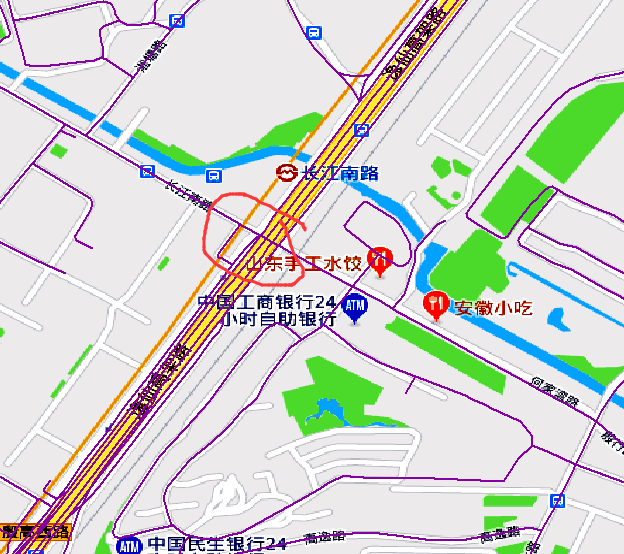

实际上,图中是高速路和普通公路的关系,即高速路在上面,普通公路在下面。
在这里插入图片描述

如果不注意的话,按线要素批量打断,很容易出现逻辑上的错误。
解决办法:不同道路使用不同的图层各自处理自己的逻辑关系,比如高速路、普通公路两种道路。先各自处理同一种道路的道路关系(折点合并、批量打断等等),最后合并两个处理好的图层即可。

这篇关于路网批量打断需要注意的问题的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
