Linux-4.20.8内核桥收包源码解析(五)----------桥处理流程br_handle_frame

2024-01-23 20:58

本文主要是介绍Linux-4.20.8内核桥收包源码解析(五)----------桥处理流程br_handle_frame,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

作者:lwyang?
内核版本:Linux-4.20.8

网桥是一种2层网络互连设备,而不是一种网络协议。它在协议结构上并没有占有一席之地,因此不能通过向协议栈注册协议的方式来申请网桥数据包的处理。相反,网桥接口的数据包和一般接口(如eth0)在格式上完全是一样的,不同之处是网桥在2层上就对它进行了转了,而一般接口要在3层 才能根据路由信息来决定是否要转发,如何转发。

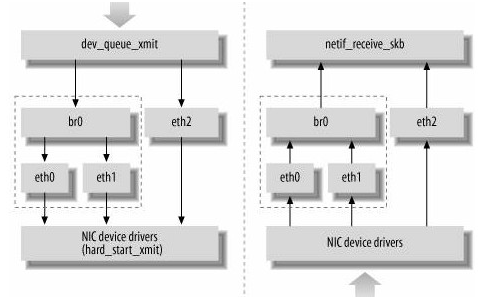

linux内核是通过一个虚拟的网桥设备来实现桥接的。这个虚拟设备可以绑定若干个以太网接口设备,从而将它们桥接起来。如下图(摘自ULNI):
在这里插入图片描述
网桥设备br0绑定了eth0eth1。对于网络协议栈的上层来说,只看得到br0,因为桥接是在数据链路层实现的,上层不需要关心桥接的细节。于是协议栈上层需要发送的报文被送到br0,网桥设备的处理代码再来判断报文该被转发到eth0或是eth1,或者两者皆是;反过来,从eth0或从eth1接收到的报文被提交给网桥的处理代码,在这里会判断报文该转发、丢弃、或提交到协议栈上层

linux内核支持网口的桥接(目前只支持以太网接口)。但是与单纯的交换机不同,交换机只是一个二层设备,对于接收到的报文,要么转发、要么丢弃。小型的交换机里面只需要一块交换芯片即可,并不需要CPU。而运行着linux内核的机器本身就是一台主机,有可能就是网络报文的目的地。其收到的报文除了转发和丢弃,还可能被送到网络协议栈的上层(网络层),从而被自己消化

rx_handler_result_t br_handle_frame(struct sk_buff **pskb)
{struct net_bridge_port *p;struct sk_buff *skb = *pskb;//获取数据包的目的mac地址const unsigned char *dest = eth_hdr(skb)->h_dest;//开启ebtables时br_should_route_hook_t *rhook;//如果是本地环回包则跳过桥处理,直接返回if (unlikely(skb->pkt_type == PACKET_LOOPBACK))return RX_HANDLER_PASS;//源mac地址无效则丢弃if (!is_valid_ether_addr(eth_hdr(skb)->h_source))goto drop;//判断skb是否共享(skb->users!=1 ?),如果是共享则克隆一份,并将原skb的引用计数-1(skb->users-1)//如果不克隆则会影响共享此skb的其他函数,如果此skb为不共享,则直接返回此skbskb = skb_share_check(skb, GFP_ATOMIC);if (!skb)return RX_HANDLER_CONSUMED;//获取net_bridge_port网桥接口(dev->rx_handler_data),在br_add_if中赋值的,见上节桥处理函数的注册p = br_port_get_rcu(skb->dev);if (p->flags & BR_VLAN_TUNNEL) {if (br_handle_ingress_vlan_tunnel(skb, p,nbp_vlan_group_rcu(p)))goto drop;}//如果目的mac地址是本地链路地址link local reserved addr (01:80:c2:00:00:0X) STP报文if (unlikely(is_link_local_ether_addr(dest))) {u16 fwd_mask = p->br->group_fwd_mask_required;/** See IEEE 802.1D Table 7-10 Reserved addresses** Assignment		 		Value* Bridge Group Address		01-80-C2-00-00-00* (MAC Control) 802.3		01-80-C2-00-00-01* (Link Aggregation) 802.3	01-80-C2-00-00-02* 802.1X PAE address		01-80-C2-00-00-03** 802.1AB LLDP 		01-80-C2-00-00-0E** Others reserved for future standardization*/fwd_mask |= p->group_fwd_mask;switch (dest[5]) {case 0x00:	/* Bridge Group Address *//* If STP is turned off,then must forward to keep loop detection */if (p->br->stp_enabled == BR_NO_STP ||fwd_mask & (1u << dest[5]))goto forward;*pskb = skb;__br_handle_local_finish(skb);return RX_HANDLER_PASS;case 0x01:	/* IEEE MAC (Pause) */goto drop;case 0x0E:	/* 802.1AB LLDP */fwd_mask |= p->br->group_fwd_mask;if (fwd_mask & (1u << dest[5]))goto forward;*pskb = skb;__br_handle_local_finish(skb);return RX_HANDLER_PASS;default:/* Allow selective forwarding for most other protocols */fwd_mask |= p->br->group_fwd_mask;if (fwd_mask & (1u << dest[5]))goto forward;}/* Deliver packet to local host only */NF_HOOK(NFPROTO_BRIDGE, NF_BR_LOCAL_IN, dev_net(skb->dev),NULL, skb, skb->dev, NULL, br_handle_local_finish);return RX_HANDLER_CONSUMED;}//p->flags = BR_LEARNING | BR_FLOOD | BR_MCAST_FLOOD | BR_BCAST_FLOOD
forward://STP的五种状态switch (p->state) {//网桥端口处于转发状态case BR_STATE_FORWARDING://ebtables获取路由的hook点rhook = rcu_dereference(br_should_route_hook);if (rhook) {//转发数据包,然后返回if ((*rhook)(skb)) {*pskb = skb;return RX_HANDLER_PASS;}dest = eth_hdr(skb)->h_dest;}/* fall through *///网桥端口处于学习状态,处于BR_STATE_FORWARDING 状态也会执行下面的代码,因为上面的case没有breakcase BR_STATE_LEARNING://数据包目的mac地址等于网桥的mac地址,属于发往本地的数据包if (ether_addr_equal(p->br->dev->dev_addr, dest))skb->pkt_type = PACKET_HOST;//进入NF_BR_PRE_ROUTING钩子点,最后调用br_handle_frame_finish函数NF_HOOK(NFPROTO_BRIDGE, NF_BR_PRE_ROUTING,dev_net(skb->dev), NULL, skb, skb->dev, NULL,br_handle_frame_finish);break;default:
drop:kfree_skb(skb);}//最后返回RX_HANDLER_CONSUMED 表明我们在桥上已经处理了此数据包,原__netif_receive_skb_core应当直接返回return RX_HANDLER_CONSUMED;
}

br_handle_frame函数中,主要就是将数据包放入NF_BR_PRE_ROUTING 钩子点,如有特殊的报文STP报文会直接放入NF_BR_LOCAL_IN交给上层处理

那么接下来数据包会进入NF_BR_PRE_ROUTING链进行处理,若我们在NF_BR_PRE_ROUTING链注册了自己的hook函数,则会根据按优先级处理我们的hook函数,若注册的hook函数返回值都为NF_ACCEPT,然后最后会调用br_handle_frame_finish决定数据包是转发还是发往本地
