【Western Digital】U指令恢复ROM

2024-01-19 07:38

本文主要是介绍【Western Digital】U指令恢复ROM,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

功能:通过指令恢复无法正常刷写的ROM程序

适用范围:ROM程序内镶在主控芯片MCU内的系列硬盘(无八脚ROM芯片的硬盘电路板)

原理:短接硬盘电路板的CPU特定的脚位,利用指令线特定程序(不是数据线)向硬盘电路板的CPU发送激活指令和ROM数据,使CPU内ROM程序恢复控制硬盘工作


使用方法:先安装:NET4.0

接修ST的COM线,接硬盘电源(不用接数据线):运行U指令,选COM口,呼叫,下面出SSS就是连接成功,选文件,刷写。

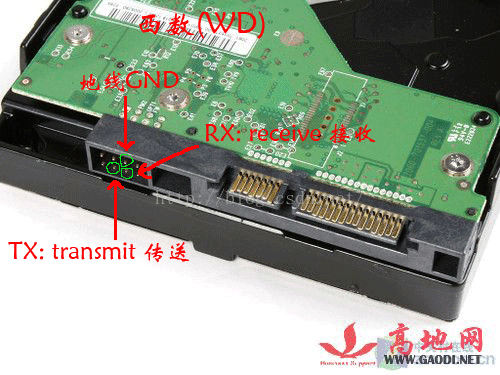

COM端口接线图:



ROM恢复工具图:



短接方法:

1537和1590   E61和P2
1444的需要短接P13 和P14
13xx的E112接E41
15XX以上的接E61和P2
13XX E112接3.3V高电平
1444 1552一样的 P14 P15接地 E112接E41
1537 1590 E61接P2
1552的E15和E27
