Softing NetXpert XG为您解决“布线安装与维护”难题

本文主要是介绍Softing NetXpert XG为您解决“布线安装与维护”难题，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

在传输大量数据时，光纤变得越来越重要。但铜缆在未来也将继续发挥重要作用。因此，我们不仅要比较两种类型布线的优缺点，还要探究光纤传输中的错误来源。

测试光缆传输损耗的准确性对于故障排除至关重要。然而，特别是在光纤情况下，该过程非常耗时且成本高昂，技术人员必须要采集、记录和分析大量测量数据来跟踪间歇性故障。而现在，Softing可以通过一种新方法，实时检查数据传输的变化--Softing IT Networks 的设备中一项名为“LiveLight”的功能。

| 光缆和铜缆的比较

与铜缆相比，光缆使用量增加的优势显而易见：通过合适的收发器，光缆可以覆盖40至80公里的距离，并且可以传输高达400 Gbit/s的数据。8类铜缆仅允许在大约30米的距离传输40 Gbit/s。光纤更紧凑、更轻，这意味着多根光纤可以装入一根光缆中，从而保证了更高的传输速度。另一个积极的作用是光纤网络具有更高的安全性。IEEE也正朝着超越1TBit/s大关方向迈进，这也是光缆在数据中心变得不可或缺的原因。

然而，光纤光缆比铜电缆敏感得多。虽然普通的铜跳线可以承受扭结或其他机械应力等外部影响，即使损坏也能在一定程度上发挥作用，但光纤的情况有所不同。小的弯曲会导致玻璃纤维迅速断裂。

清洁度的相关性是使用光纤时比使用铜缆时更重要的另一点。为了保持较高的数据传输速率，必须保护光缆免受污染，否则光缆中的衰减会增加很多。

总之，在通过光纤传输数据时，对材料和灰尘的敏感度是最常见的错误来源。尽管如此，在建筑物和校园骨干网以及数据中心中使用光网络的优势是巨大的。这是运营商满足不断增长的数据传输需求的唯一途径。这意味着：可靠的测试和相关的故障排除在未来将尤为重要。

| 光纤电缆的测量差异

光纤环境中有两个相关的测量：OTDR测量（光学时域反射仪）和衰减测量。 OTDR测量主要用于确定由错误插头或电缆断裂引起的错误源。在测量过程中，反射光脉冲的传播时间用于确定故障的位置，而故障类型可以从脉冲的衰减曲线中检测出来。

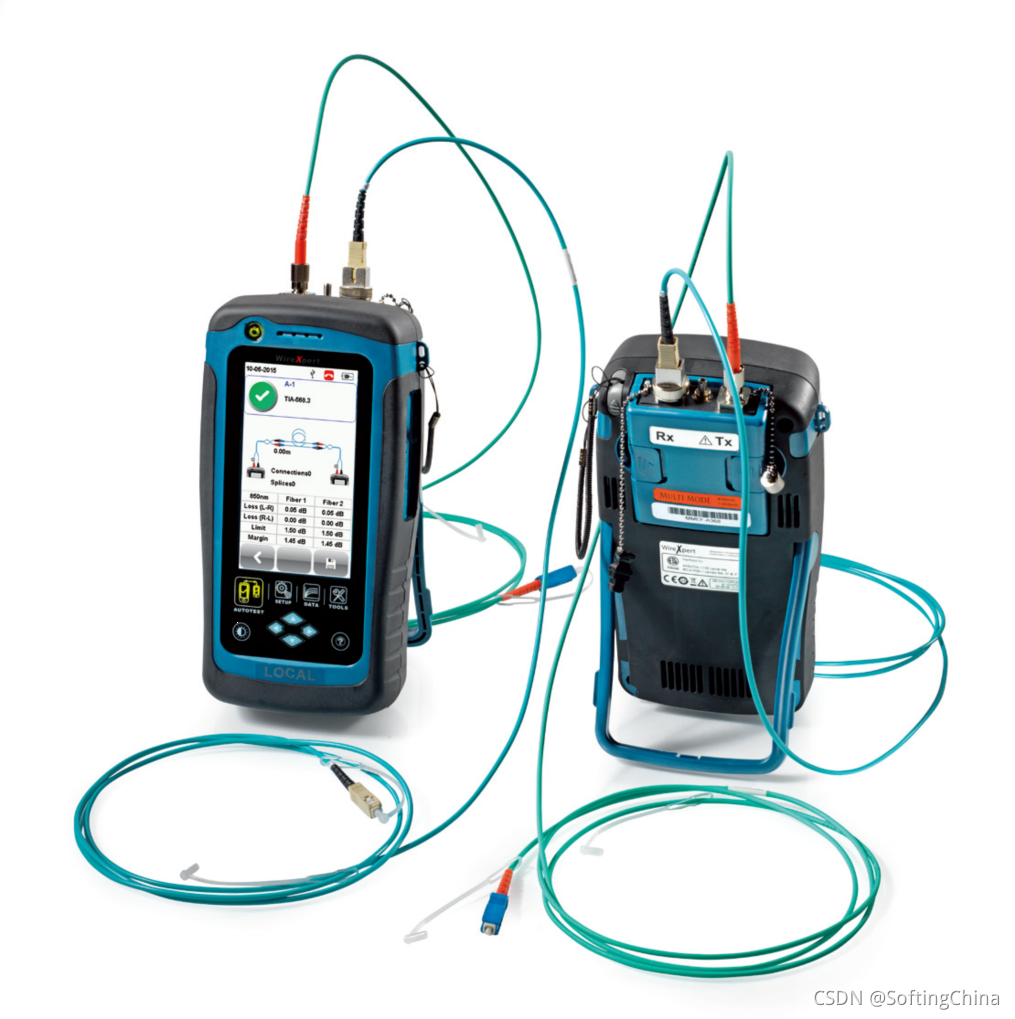

在测量衰减时，测试过程将收集有关整个光纤链路具有多少衰减以及该值是否在指定范围内的信息。这是一种校准的测量，可以使用诸如Softing IT Networks的WireXpert之类的测量设备来执行。衰减测试的结果是设备以类似于万用表的方式显示的数值。

如同使用功率计和光源来测量路线上的衰减一样，这些方法也有几个关键点：例如尽管在电缆的位置发生变化时数值会发生变化，但无法记录变化的过程数据。

| 实时传输损耗测试“Live Light”

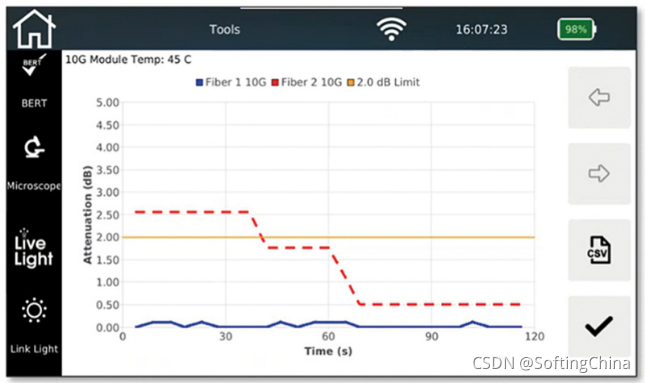

现在可以使用NetXpert XG来明确定位此类错误。验证仪NetXpert XG-Plus还拥有附加功能，例如，使用“LiveLight”功能来测试和记录光缆中的传输损耗。NetXpert XG使用时间轴来显示较长时间段内的值变化。现在，此功能可以得出有关传输损耗原因的结论，并帮助技术人员进行故障排除。并且这样的测试程序最多可以使用24小时，而不会中断，以显示长期趋势。

虽然经典的衰减测量仅支持记录瞬时值，并且无法记录变化，但这种对传输损耗的测试提供了几个有用的功能。这包括记录过程数值，在显示屏上显示历史记录以方便故障排除以及将结果导出为CSV文件以进行进一步处理。这为“LiveLight”方法带来了两种基本的应用可能性：一方面，可以在几分钟内完成故障排除；另一方面，技术人员可以定期观察较长时间的路由，这意味着可以在短时间内修复间歇性故障。以这种方式，还容易跟踪在组装了接线盒之后传输损耗是否改变。

| 客户案例

案例1：

客户是一家光纤布线公司，在区域和全国范围内提供光纤布线领域的服务。通过使用优质材料并与知名制造商合作，客户提供行业最高质量全系列光纤布线系统。

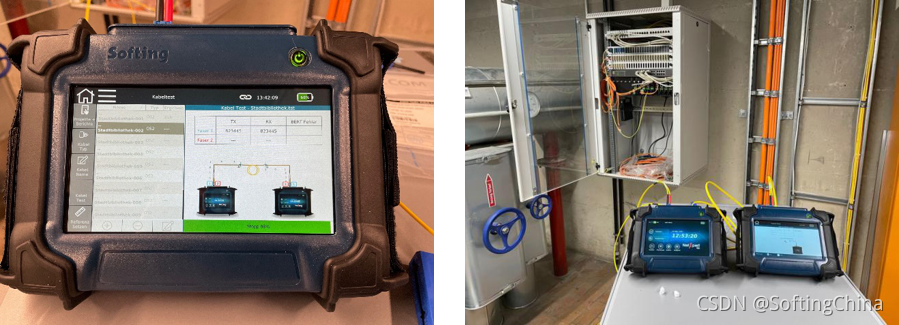

客户在市政厅检查了一组光缆，该光缆连接两座建筑物，用于供暖控制，这里控制中经常出现连接故障，供暖公司将错误归咎于光纤连接。客户通过OTDR检查线路没有发现损耗过大问题，为了安全起见，客户使用Softing NetXpert XG 进行数据传输测试，使用1Gbit/s传输速度，所有数据包都已正确到达，因此可以排除该光纤布线故障，故障可能出在控制器的硬件或编程中。

案例2：

客户为终客户检查了几根光纤光缆，终客户总是抱怨传输速度很差，即使是新安装的OM4和OM5光缆也经常中断。网络是由另一家公司安装的，客户来检查它并找出错误的原因。

除了经典的OTDR测量外，客户使用Softing NetXpert XG进行了10Gbit性能测试。错误的主要来源是接口污染和丢失的防尘帽，接口的反射很差，清洁后数值明显好转。

最后，使用Netxpert XG也通过了10Gbit/s速度性能测量也通过XG的传输测试将类似于交换机发送数据包到设备，XG来测量误码率、衰减等因素。

(图片来源于：https://www.linkedin.com/posts/fiber-splice-gmbh_softing-netxpert-kabelabrqualifizierer-activity-6764920836664135681-3q8T）

除了光纤连接，NetXpert XG还支持铜缆测试。

| 误码率测试、信噪比和延迟偏差

通过按照IEEE 802.3an执行误码率测试 (BERT) 和基于标准的测试，NetXpert XG可验证高达10Gb/s 的无差错数据传输。测试包括可能影响千兆传输的更多参数，例如信噪比 (SNR) 和延迟偏差。延迟偏斜表示所用线对之间的信号时间延迟。过大的延迟会导致传输性能严重下降，使接收器无法正确解释数据流。延迟偏斜与信噪比一样，被认为是可靠数据传输的关键参数。

| 有源 PoE++ 网络的故障排除

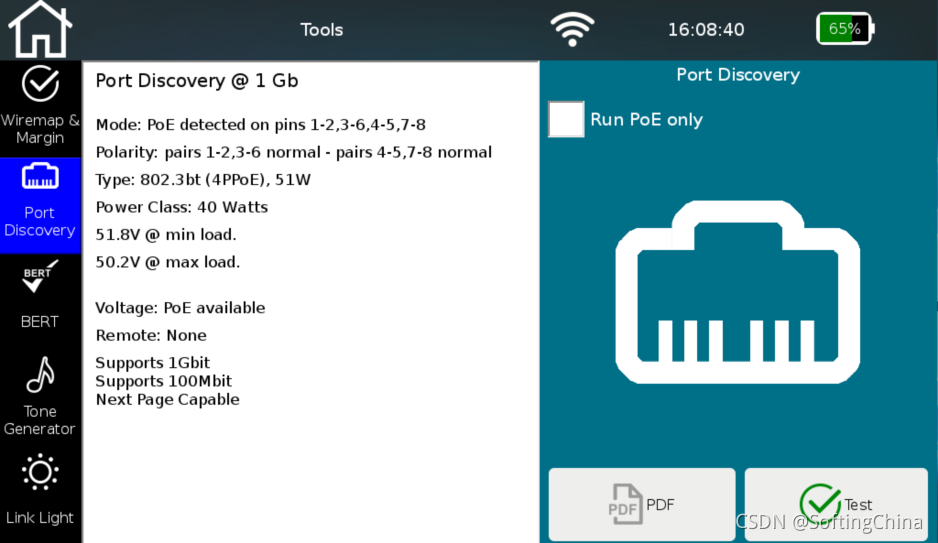

对于有源PoE++网络的故障排除，NetXpert XG还提供了一个全面的工具集。这包括电压降负载测试以验证PoE电源的稳定性、识别连接到网络的设备以及检测优先设备的可用性。即使对于大型项目，NetXpert XG也提供足够的内部存储空间，并在需要时生成包含所有必要测试信息的完整的基于标准的测量报告。丰富的附件使NetXpert XG成为终极多功能工具——从使用内置音频发生器或远程标识符定位单根电缆，到生成测量文档和PoE++网络的在线故障排除。

| 网络与诊断

支持IPv4和IPv6
发现您的网络并查看连接的网络设备
通过PoE负载测试识别有缺陷的PoE交换机

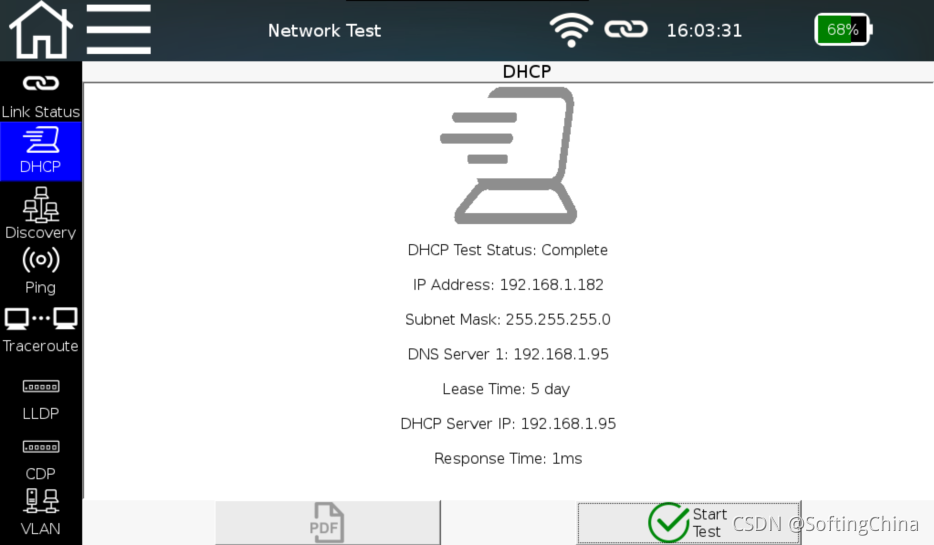

DHCP 测试
可以定义和保存 Ping 列表以备后用
LLDP/CDP检测与分析
识别网络中存在的 VLAN
使用 U 盘将数据从测试仪传输到 PC

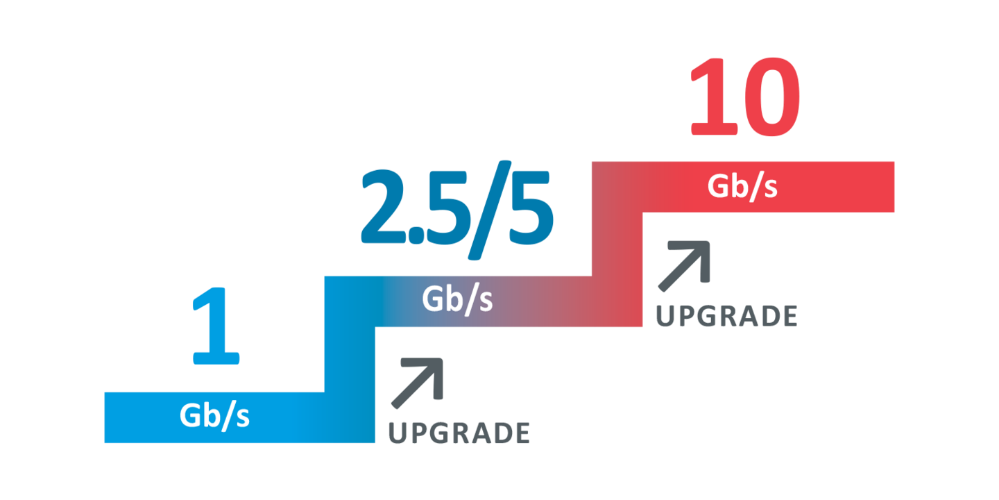

NetXpert XG 确保面向未来的高速认证新时代的开端。NetXpert系列提供简单的固件升级，许可证系统允许以后升级以添加新功能。有3个选项（NetXpert 1G、NetXpert 2.5/5G和NetXpert XG）。购买升级许可证可将设备的功能向上扩展一级。所有磨损部件（例如 RJ45 插孔）都可以轻松方便地更换。
