硬磁性材料，如钕铁硼强磁，有两个显著特征，一是在外磁场作用下能被强烈磁化，另一个是磁滞，即撤走外磁场后硬磁材料仍保留磁化状态，下图为硬磁材料的磁感应强度B与磁化场强度H之间的关系曲线。
在这里插入图片描述

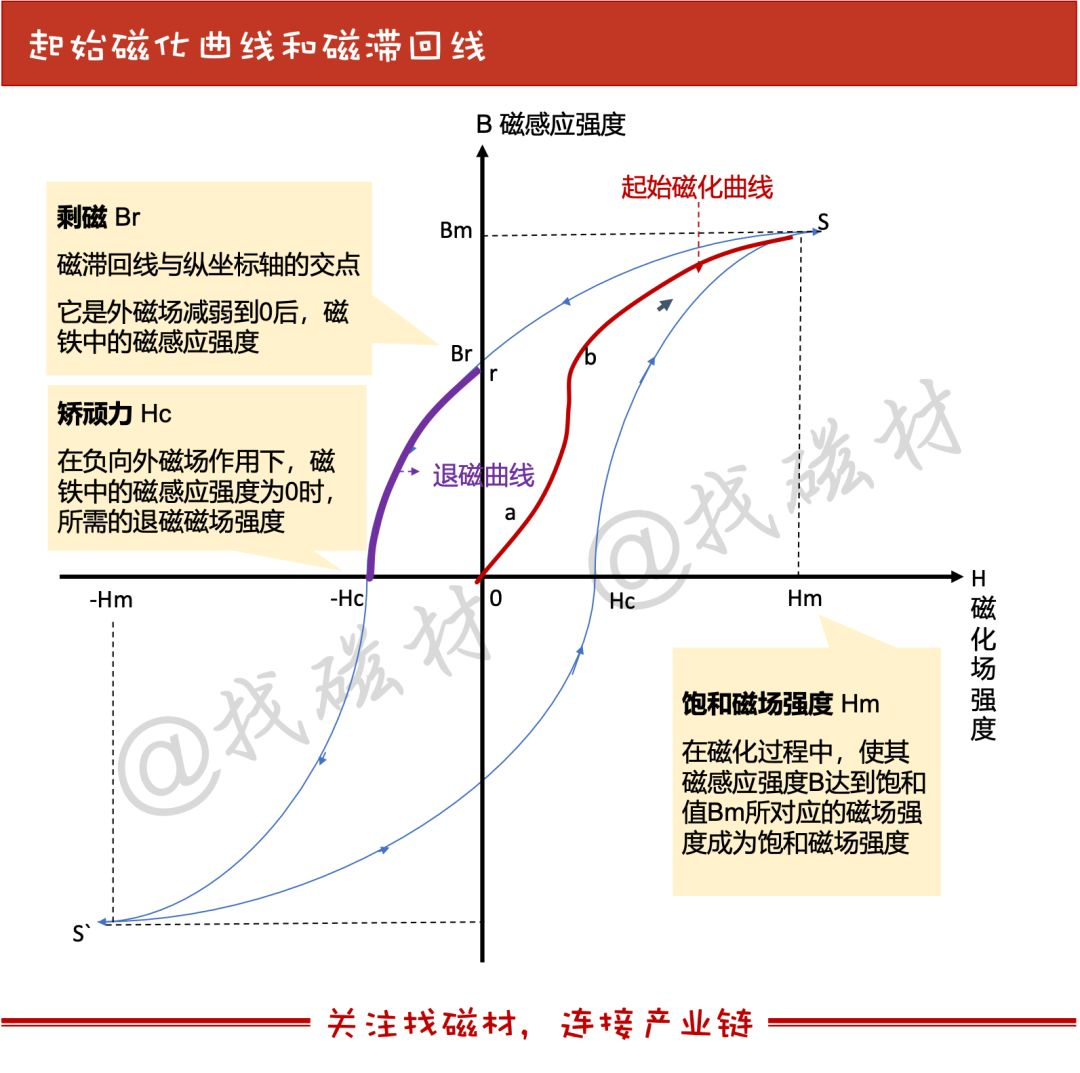

当磁场按Hm→Hc→O→-Hc→-Hm→-Hc→O→Hc→Hm次序变化，相应的磁感应强度B则沿闭合曲线变化，这闭合曲线称为磁滞回线(上图蓝色曲线）

起始磁化曲线

图中的原点0表示磁化之前硬磁物质处于磁中性状态，即B＝H＝0，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段Oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至Hm时，B到达饱和值Bm，这条红色曲线称为起始磁化曲线。

磁滞

当磁场从Hs逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“0”点，而是沿另一条新的曲线Sr下降，比较线段OS和Sr可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝0时，B不为零，而保留剩磁Br。

退磁曲线

当磁场反向从O逐渐变至－Hc时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，Hc称为矫顽力，它的大小反映磁性材料保持剩磁状态的能力，紫色线段称为退磁曲线。

基本磁化曲线

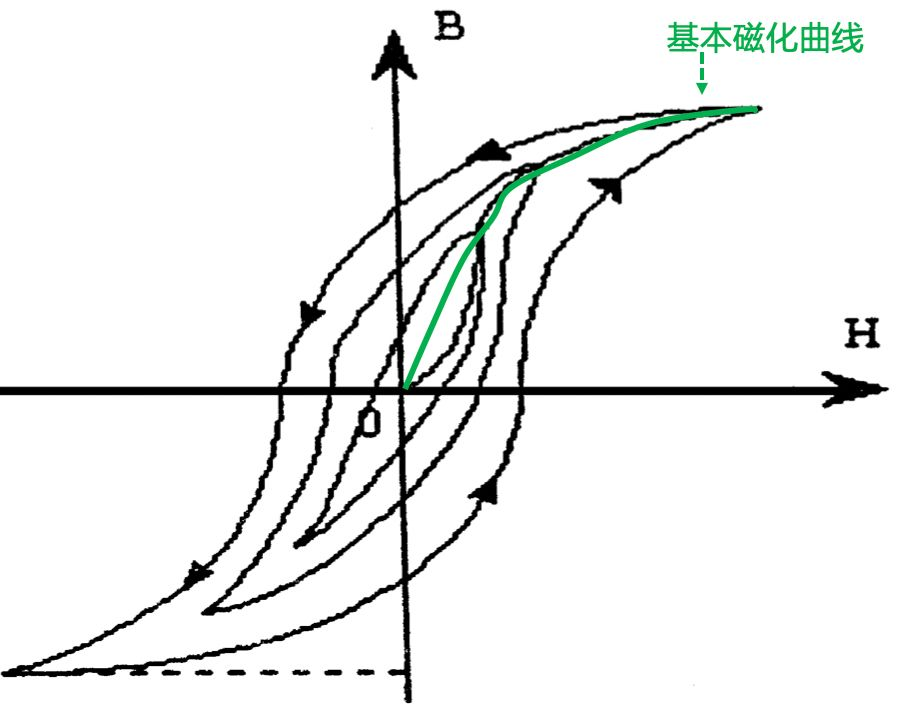

对同一铁磁材料以不同的磁场强度H分别进行多次反复磁化，可得到多个大小不等的磁滞回线，如下图。将各磁滞回线的顶点连接起来，所得到的一条曲线称为基本磁化曲线或平均磁化曲线。基本磁化曲线和起始磁化曲线不是一条线，但二者差别不大，直流磁路计算时所用的磁化曲线都是基本磁化曲线。
在这里插入图片描述

内禀曲线

永磁材料在外磁场作用下被磁化后产生的内在磁感应强度，称为内禀磁感应强度Bi，又称磁极化强度J。描述内禀磁感应强度Bi（J）与磁场强度H关系的曲线是F反映永磁材料内在磁性能的曲线，称为内禀退磁曲线，简称内禀曲线。

内禀退磁曲线上磁感应强度B为0时，相应的磁场强度称为内禀矫顽力Hcj。内禀矫顽力的值反应永磁材料抗退磁能力的大小。
在这里插入图片描述

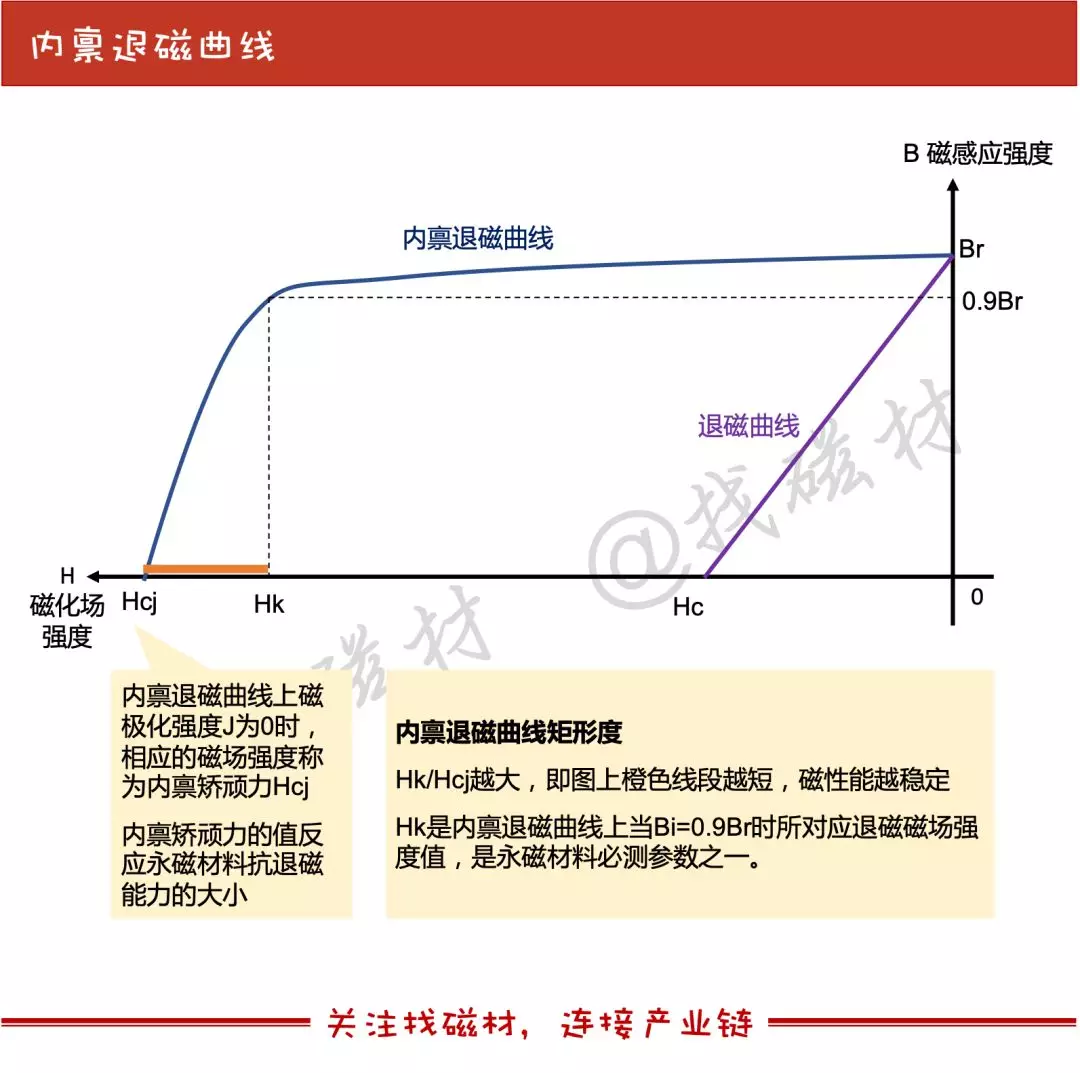

我们常听说的内禀退磁曲线矩形度或方形度，是指内禀曲线图中Hk与Hcj的比值。比值越大，即图上橙色线段越短，磁性能越稳定。Hk是内禀退磁曲线上当Bi=0.9Br时所对应退磁磁场强度值，是永磁材料必测参数之一。

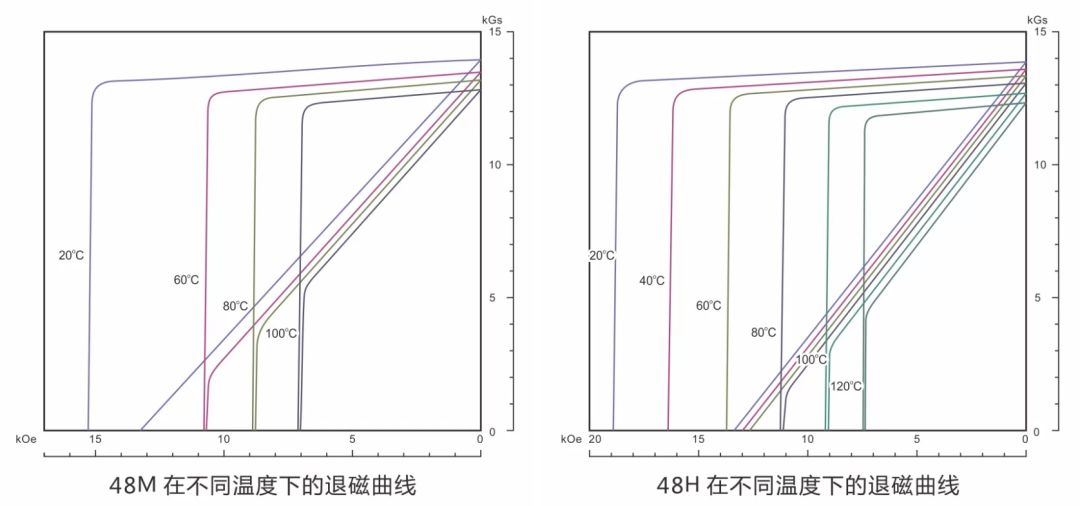

一般说来，永磁材料生产厂家会提供各牌号产品在不同使用温度下的退磁曲线，如下图。看似复杂，但本质就是将多个退磁曲线和内禀曲线放在一张图上呈现。

在这里插入图片描述

永磁材料的主要参数

永磁材料磁滞回曲线的形状和特征可用若干参数表示，在实际应用中可根据这些参数在数量上的差异对磁材进行分类，并决定他们的用途，这些参数也是磁路设计中的主要依据。

1. 饱和磁场强度Hm

在磁性材料磁化过程中，使其感应强度B达到饱和值Bm的磁场强度称为饱和磁场强度Hm。磁材在充磁时应完全磁化，即充磁磁场强度H应达到Hm值，才能得到最大可能磁化的退磁曲线。这样的退磁曲线最稳定，能够展现出材料的最优磁性能。若充磁磁场强度H低于Hm值，则将有不同形状的磁滞曲线，其退磁曲线会不稳定，磁铁表现出的磁性能也较低。

由此可见，在磁材生产过程中应知道所用磁性材料的Hm值，在充磁过程中磁场务必达到甚至超过该值。

2. 剩余磁感应强度Br

磁滞回曲线与纵坐标轴的交点，即退磁曲线的起始点的B值，叫做剩余磁感应强度，简称剩磁，用Br表示。它是磁性材料在去除外磁场后，磁铁中的磁感应强度值。

3. 磁感应矫顽力Hc

在负向磁场作用下，磁铁中的磁感应强度B随着退磁磁场的增大而减弱。使磁铁中磁感应强度B达到零所需的去磁磁场强度，称为磁感矫顽力，简称矫顽力，用Hc或Hcb表示。

4. 磁导率

起始磁化曲线与磁滞回曲线上的任意一点的斜率，即任意一点上B和H的增量之比，叫做磁导率，它随运行点的不同而变化。软磁材料的磁导率很大，而永磁材料/硬磁材料的磁导率较小。

一般说来，剩余磁感应强度Br与矫顽力Hc之比越小，磁导率越小。对于永磁体，人们通常关心的是起始磁导率、最大磁导率和可逆磁导率这三个量，懂磁帝会在近期为大家详细讲解。

可以说磁化曲线和磁滞回线是磁性材料分类和选用的主要依据，下图为常见的几种典型的磁滞回线。
