LDO稳压器详解(二)-选型指标

2024-01-13 16:30

本文主要是介绍LDO稳压器详解(二)-选型指标,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

选择一款LDO,要关注以下指标:

  • Vin(min)
  • Vin(max)
  • Vout
  • Iout
  • 静态电流
  • 最小电压差
  • 耗散功率
  • 电源抑制比
  • 使能输入
  • 软启动

Vin(min)

需要考虑输入电压是否能驱动LDO内部调整管。

  • Vin(min) > 2.5V:可以考虑使用PMOS类型的LDO
  • Vin(min) > 1.0V:需要使用外加偏置电路或内置电荷泵升压偏置的NMOS型LDO

Vin(max)

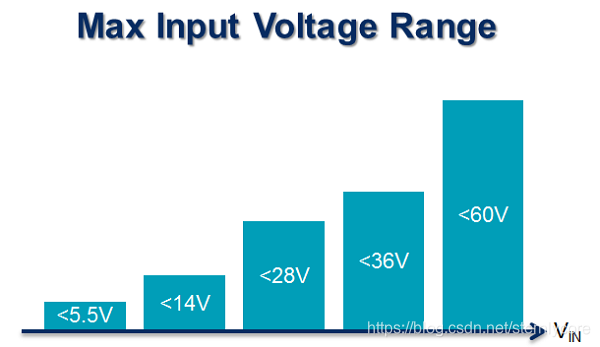

对于一般LDO,最大输入电压会分为如下几档:

在这里插入图片描述


Vout

LDO输出电压有固定的和可调式的,如下示意:

固定输出电压的LDO具有内部反馈网络,输出电压可调的LDO要使用外部反馈网络,它提供了更多的灵活性。一些输出可调的器件同时也具有内部反馈网络,因此也可作为固定输出版本使用。

在这里插入图片描述


Iout

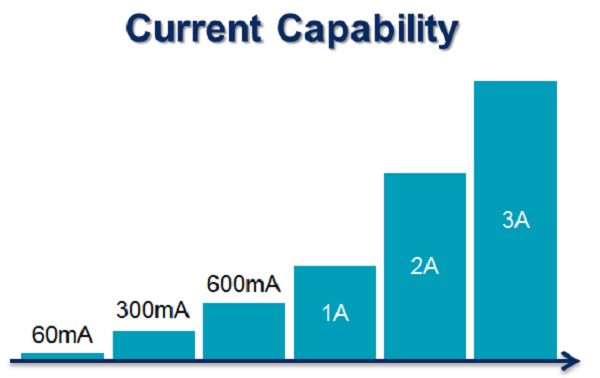

需要知道最大负载电流是多大,选型需要满足要求。电流与输出输出压差决定了功耗,电流过大需要考虑散热问题。
在这里插入图片描述


静态电流

在一些电池供电低功耗场景下,要考虑LDO本身自身消耗的静态电流。休眠阶段的电源消耗成为影响电池寿命的关键因素。要想最大限度地降低睡眠期间的功率消耗,选择具有极低静态电流的器件就是必须的。


最小电压差

LDO需要保持一定的输入输出电压差才能保持输出电压的稳定。LDO的最小电压差被定义为跨过它的电压低至它开始不能维持其稳定输出电压时的输入输出电压差。


散耗功率

LDO最大的消耗是由 LDO输入输出压差和负载电流决定的,计算公式为:

P D P_D PD = ( V I N V_{IN} VIN - V O U T V_{OUT} VOUT) * I L O A D I_{LOAD} ILOAD

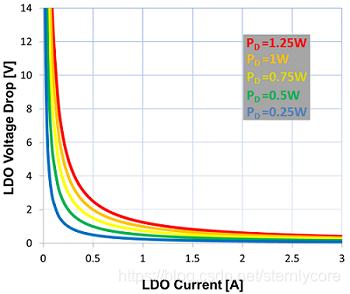

下图显示了特定功耗值下允许的LDO电压降与电流之间的关系曲线。
在这里插入图片描述
LDO的负载电流或输入输出电压差降增加时 ,会迅速导致功耗的增加,在选择LDO的封装时必须考虑到这一因素,确保其可以承担这一功耗。

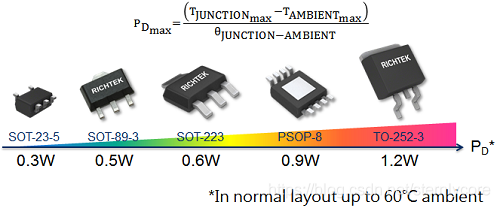

表面贴装类型的LDO所允许的最大功耗与封装类型、PCB布局和环境温度有关。通过将容许LDO最高结温和环境温度之间的差值 ( T J U N C T I O N m a x T_{JUNCTIONmax} TJUNCTIONmax - T A M B I E N T m a x T_{AMBIENTmax} TAMBIENTmax)除以结点到环境之间的热阻 θ J A θ_{JA} θJA可以计算出容许的最大功耗( P D m a x P_{Dmax} PDmax)。规格书中列出了热阻 θ J A θ_{JA} θJA的值,但需要切记这个值是根据JEDEC的方法得出的,在使用时最好是稍微保守一点。下图是按照结温125℃,PCB温度60℃计算得来:

在这里插入图片描述


电源抑制比

在一些射频设计中,对电源纹波噪声十分敏感,这时需要考虑低噪声LDO。

PSRR是电源纹波抑制比(Power Supply Ripple Rejection)的缩写。LDO的 PSRR数据是用来量化LDO对不同频率的输入电源纹波的抑制能力的,它反映了LDO不受噪声和电压波动、保持输出电压稳定的能力。在特定频段内,PSRR越大越好。


使能输入

LDO使能电平高低用于启动或关断LDO。使能输入允许外部控制LDO的关闭和启动,这是多电压轨系统中调整电源上电顺序的一个重要特性。


软启动

可编程软启动有助于减小启动时的浪涌电流和提供上电顺序。对于启动时要求浪涌电流受控的应用,有些LDO提供了可编程的软启动(SS)功能。为了实现软启动,在SS和地引脚之间需要连接一个小的陶瓷电容。


参考

立锜LDO选型指南
