CPU如何构建拓扑关系？

根据实际的物理属性，CPU域可以分为以下几类：

此处参考自这篇博客，参考内容如下：

CPU拓扑结构简介

• SMT Level
  超线程处理器的一个核心
• MC Level
  多核CPU的一个核心
• DIE Level
  一个物理CPU的晶片（注意不是package，package是封装好了的，肉眼看到的CPU处理器）

cpu最小级别的就是超线程处理器的一个smt核，次小的一级就是一个多核cpu的核，然后就是一个物理cpu封装，再往后就是cpu阵列，根据这些cpu级别的不同，Linux将所有同一级别的cpu归为一个“调度组”，然后将同一级别的所有的调度组组成一个“调度域”cpu最小级别的就是超线程处理器的一个smt核，次小的一级就是一个多核cpu的核，然后就是一个物理cpu封装，再往后就是cpu阵列，根据这些cpu级别的不同，Linux将所有同一级别的cpu归为一个“调度组”，然后将同一级别的所有的调度组组成一个“调度域”。

内核有一个数据结构struct sched_domain_topology_level来描述CPU的层次关系，简称SDTL，请见[/include/linux/sched/topology.h:186]

struct sched_domain_topology_level {sched_domain_mask_f mask;   //函数指针，用于指定某个SDTL的cpumask bitmapsched_domain_flags_f sd_flags;   //函数指针，用于指定某个SDTL的标志位int         flags;int         numa_level;struct sd_data      data;
#ifdef CONFIG_SCHED_DEBUGchar                *name;
#endif
};

另外，Linux内核定义了default_topology[]来概括CPU域的层次结构
，顺序是自底向上，请见[/kernel/sched/topology.c:1205]

static struct sched_domain_topology_level default_topology[] = {
#ifdef CONFIG_SCHED_SMT{ cpu_smt_mask, cpu_smt_flags, SD_INIT_NAME(SMT) },
#endif
#ifdef CONFIG_SCHED_MC{ cpu_coregroup_mask, cpu_core_flags, SD_INIT_NAME(MC) },
#endif{ cpu_cpu_mask, SD_INIT_NAME(DIE) },{ NULL, },
};static struct sched_domain_topology_level *sched_domain_topology =default_topology;

从default_topology[]看，DIE类型是默认类型，而SMT和MC类型只有和具体的硬件架构匹配，才能发挥出效果。
内核对CPU的管理是通过bitmap管理的，可见[/include/linux/cpumask.h:16]

typedef struct cpumask { DECLARE_BITMAP(bits, NR_CPUS); } cpumask_t;

Linux定义了四种CPU状态：possible、present、online、active，可见[kernel/cpu.c:1960]

#ifdef CONFIG_INIT_ALL_POSSIBLE
struct cpumask __cpu_possible_mask __read_mostly= {CPU_BITS_ALL};
#else
struct cpumask __cpu_possible_mask __read_mostly;
#endif
EXPORT_SYMBOL(__cpu_possible_mask);struct cpumask __cpu_online_mask __read_mostly;
EXPORT_SYMBOL(__cpu_online_mask);struct cpumask __cpu_present_mask __read_mostly;
EXPORT_SYMBOL(__cpu_present_mask);struct cpumask __cpu_active_mask __read_mostly;
EXPORT_SYMBOL(__cpu_active_mask);

• cpu_possible_mask表示的是系统中有多少个可以运行的CPU核心；
• cpu_online_mask表示的是系统中有多少个处于工作状态的CPU核心；
• cpu_present_mask表示的是系统中有多少个具备online条件的CPU核心，不一定都处于online状态，有的CPU核心可能被热插拔了；
• cpu_active_mask表示系统中有多少个活跃的CPU。
  这些变量都是bitmap类型的。

bitmap使用一个long型数组name[]，每一位代表一个CPU。对于32位处理器来说，一个long类型最多只能支持32个CPU核心。假设CONFIG_NR_CPUS是8，那么只需要一个long类型的数组就行了，struct cpumask数据结构本质上也是bitmap，内核通常使用cpumask的相关接口函数来管理CPU核心数量，在[/lib/cpumask.c]和[\include\linux\cpumask.h]文件实现了大部分和cpumask有关的API。

接下来来看如何构建CPU拓扑关系，在系统启动开始的时候就开始构建CPU的拓扑关系了

[start_kernel()->rest_init()->kernel_init()->kernel_init_freeable()->sched_init_smp()->sched_init_domains()]

// /kernel/sched/topology.c:1778
int sched_init_domains(const struct cpumask *cpu_map)
{int err;zalloc_cpumask_var(&sched_domains_tmpmask, GFP_KERNEL);zalloc_cpumask_var(&sched_domains_tmpmask2, GFP_KERNEL);zalloc_cpumask_var(&fallback_doms, GFP_KERNEL);arch_update_cpu_topology();ndoms_cur = 1;doms_cur = alloc_sched_domains(ndoms_cur);if (!doms_cur)doms_cur = &fallback_doms;cpumask_and(doms_cur[0], cpu_map, housekeeping_cpumask(HK_FLAG_DOMAIN));err = build_sched_domains(doms_cur[0], NULL);register_sched_domain_sysctl();return err;
}

sched_init_domains()函数传入的参数是cpu_active_mask。cpu_active_mask的值是什么时候初始化的？它和内核配置模块的宏CONFIG_NR_CPUS有什么关系？
先来看看cpu_possible_mask的初始化。[/arch/arm/kernel/devtree.c:70]

//start_kernel()->setup_arch()->arm_dt_init_cpu_maps()
void __init arm_dt_init_cpu_maps(void)
{/** Temp logical map is initialized with UINT_MAX values that are* considered invalid logical map entries since the logical map must* contain a list of MPIDR[23:0] values where MPIDR[31:24] must* read as 0.*/struct device_node *cpu, *cpus;int found_method = 0;u32 i, j, cpuidx = 1;u32 mpidr = is_smp() ? read_cpuid_mpidr() & MPIDR_HWID_BITMASK : 0;u32 tmp_map[NR_CPUS] = { [0 ... NR_CPUS-1] = MPIDR_INVALID };bool bootcpu_valid = false;cpus = of_find_node_by_path("/cpus");if (!cpus)return;for_each_child_of_node(cpus, cpu) {const __be32 *cell;int prop_bytes;u32 hwid;if (of_node_cmp(cpu->type, "cpu"))continue;.../** Since the boot CPU node contains proper data, and all nodes have* a reg property, the DT CPU list can be considered valid and the* logical map created in smp_setup_processor_id() can be overridden*/for (i = 0; i < cpuidx; i++) {set_cpu_possible(i, true);cpu_logical_map(i) = tmp_map[i];pr_debug("cpu logical map 0x%x\n", cpu_logical_map(i));}
}

在系统启动时，arm_dt_init_cpu_maps()函数通过查询DTS来获取CPU的核心数，然后通过set_cpu_possible()函数设置到cpu_possible_bits中，从而设置cpu_possible_mask变量。接下来看一下[/arch/arm/kernel/smp.c:442]

//start_kernel()->rest_init()->kernel_init()->kernel_init_freeable()->smp_prepare_cpus()
void __init smp_prepare_cpus(unsigned int max_cpus)
{unsigned int ncores = num_possible_cpus();init_cpu_topology();smp_store_cpu_info(smp_processor_id());/** are we trying to boot more cores than exist?*/if (max_cpus > ncores)max_cpus = ncores;if (ncores > 1 && max_cpus) {/** Initialise the present map, which describes the set of CPUs* actually populated at the present time. A platform should* re-initialize the map in the platforms smp_prepare_cpus()* if present != possible (e.g. physical hotplug).*/init_cpu_present(cpu_possible_mask);/** Initialise the SCU if there are more than one CPU* and let them know where to start.*/if (smp_ops.smp_prepare_cpus)smp_ops.smp_prepare_cpus(max_cpus);}
}

[/kernel/cpu.c:1977]

void init_cpu_present(const struct cpumask *src)
{cpumask_copy(&__cpu_present_mask, src);
}

在初始化SMP时，smp_prepare_cpus()函数把cpu_possible_mask复制到cpu_present_mask中。

//start_kernel()->rest_init()->kernel_init()->kernel_init_freeable()->smp_init()
/* Called by boot processor to activate the rest. */
void __init smp_init(void)
{int num_nodes, num_cpus;unsigned int cpu;idle_threads_init();cpuhp_threads_init();pr_info("Bringing up secondary CPUs ...\n");/* FIXME: This should be done in userspace --RR */for_each_present_cpu(cpu) {if (num_online_cpus() >= setup_max_cpus)break;if (!cpu_online(cpu))cpu_up(cpu);}num_nodes = num_online_nodes();num_cpus  = num_online_cpus();pr_info("Brought up %d node%s, %d CPU%s\n",num_nodes, (num_nodes > 1 ? "s" : ""),num_cpus,  (num_cpus  > 1 ? "s" : ""));/* Any cleanup work */smp_cpus_done(setup_max_cpus);
}

smp_init()函数遍历cpu_present_mask中的CPU中，然后使能该CPU。该CPU核心使能完成(cpu_up()函数)后就会被添加到cpu_active_mask变量中，总结如下：

• cpu_possible_mask是通过查询系统DTS配置文件获取的系统CPU数量
• cpu_present_mask等同于cpu_possible_mask
• cpu_active_mask是经过使能后(cpu_online()函数)的CPU数量

接下来看sched_init_domains()函数中的第16行代码，build_sched_domains()是真正开始建立调度域拓扑关系的函数。见[start_kernel()->rest_init()->kernel_init()->kernel_init_freeable()->sched_init_smp()->sched_init_domains()->build_sched_domains()]

///kernel/sched/topology.c:1643
build_sched_domains(const struct cpumask *cpu_map, struct sched_domain_attr *attr)
{enum s_alloc alloc_state;struct sched_domain *sd;struct s_data d;struct rq *rq = NULL;int i, ret = -ENOMEM;alloc_state = __visit_domain_allocation_hell(&d, cpu_map);if (alloc_state != sa_rootdomain)goto error;...

bulid_sched_domains()函数的参数cpu_mask是cpu_active_mask，attr参数设成NULL。首先看第10行代码中的__visit_domain_allocation_hell()函数，该函数调用__sdt_alloc()来创建调度域等数据结构。见[start_kernel()->rest_init()->kernel_init()->kernel_init_freeable()->sched_init_smp()->sched_init_domains()->build_sched_domains()->__visit_domain_allocation_hell()->sdt_alloc()]

// /kernel/sched/topology.c:1503
static int __sdt_alloc(const struct cpumask *cpu_map)
{struct sched_domain_topology_level *tl;int j;for_each_sd_topology(tl) {struct sd_data *sdd = &tl->data;sdd->sd = alloc_percpu(struct sched_domain *);if (!sdd->sd)return -ENOMEM;sdd->sds = alloc_percpu(struct sched_domain_shared *);if (!sdd->sds)return -ENOMEM;sdd->sg = alloc_percpu(struct sched_group *);if (!sdd->sg)return -ENOMEM;sdd->sgc = alloc_percpu(struct sched_group_capacity *);if (!sdd->sgc)return -ENOMEM;for_each_cpu(j, cpu_map) {struct sched_domain *sd;struct sched_domain_shared *sds;struct sched_group *sg;struct sched_group_capacity *sgc;sd = kzalloc_node(sizeof(struct sched_domain) + cpumask_size(),GFP_KERNEL, cpu_to_node(j));if (!sd)return -ENOMEM;*per_cpu_ptr(sdd->sd, j) = sd;sds = kzalloc_node(sizeof(struct sched_domain_shared),GFP_KERNEL, cpu_to_node(j));if (!sds)return -ENOMEM;*per_cpu_ptr(sdd->sds, j) = sds;sg = kzalloc_node(sizeof(struct sched_group) + cpumask_size(),GFP_KERNEL, cpu_to_node(j));if (!sg)return -ENOMEM;sg->next = sg;*per_cpu_ptr(sdd->sg, j) = sg;sgc = kzalloc_node(sizeof(struct sched_group_capacity) + cpumask_size(),GFP_KERNEL, cpu_to_node(j));if (!sgc)return -ENOMEM;#ifdef CONFIG_SCHED_DEBUGsgc->id = j;
#endif*per_cpu_ptr(sdd->sgc, j) = sgc;}}return 0;
}

观察第7行代码中的for循环，遍历系统默认CPU拓扑层次关系数组default_topology，系统有一个指针sched_domain_topology数组。

// /kernel/sched/topology.c:1216
static struct sched_domain_topology_level *sched_domain_topology =default_topology;#define for_each_sd_topology(tl)            \for (tl = sched_domain_topology; tl->mask; tl++)

假设系统中只定义了CONFIG_SCHED_MC，那么default_topology数组只有MC、和DIE两层。通常不同的体系结构有不同的定义，例如对于ARM来说就定义了arm_topology[]数组，然后通过set_sched_topology()函数设置到sched_domain_topology变量中。

// /arch/arm/kernel/topology.c:292
static struct sched_domain_topology_level arm_topology[] = {
#ifdef CONFIG_SCHED_MC{ cpu_corepower_mask, cpu_corepower_flags, SD_INIT_NAME(GMC) },{ cpu_coregroup_mask, cpu_core_flags, SD_INIT_NAME(MC) },
#endif{ cpu_cpu_mask, SD_INIT_NAME(DIE) },{ NULL, },
};

因此第7行代码中的for循环从sched_domain_topology数组开始，顺序是SMT->MT->DIE。第10-24行代码为每个SDTL的调度域(struct sched_domain)、调度组(struct sched_group)和调度组能力(struct sched_group_capacity)分配Per-CPU变量的数据结构。第26-64行代码为每个CPU都创建一个调度域、调度组和调度能力组数据结构，并且存放在Per-CPU变量中。

• 每个SDTL都有一个struct sched_domain_topology_level数据结构来描述，并且内嵌一个struct sd_data数据结构，包含sched_domain、sched_group和sched_group_capacity的二级指针
• 每个SDTL都分配一个Per-CPU变量的含sched_domain、sched_group和sched_group_capacity数据结构
• 在每个SDTL中为每个CPU都分配含sched_domain、sched_group和sched_group_capacity数据结构，即每个CPU在每个SDTL中都有对应的调度域和调度组。

下面继续看build_sched_domains()函数。

// /kernel/sched/topology.c:1642
static int
build_sched_domains(const struct cpumask *cpu_map, struct sched_domain_attr *attr)
{.../* Set up domains for CPUs specified by the cpu_map: */for_each_cpu(i, cpu_map) {struct sched_domain_topology_level *tl;sd = NULL;for_each_sd_topology(tl) {sd = build_sched_domain(tl, cpu_map, attr, sd, i);if (tl == sched_domain_topology)*per_cpu_ptr(d.sd, i) = sd;if (tl->flags & SDTL_OVERLAP)sd->flags |= SD_OVERLAP;if (cpumask_equal(cpu_map, sched_domain_span(sd)))break;}}...
}

首先遍历cpu_map中所有的CPU，然后对于每个CPU遍历所有的SDTL，相当于每个CPU都有自己的一套SDTL对应的调度域，为每个CPU都初始化一整套SDTL对应的调度域和调度组。第11行代码为每个CPU中的每个SDTL都调用build_sched_domain()函数来建立调度域和调度组。

// /kernel/sched/topology.c:1608
static struct sched_domain *build_sched_domain(struct sched_domain_topology_level *tl,const struct cpumask *cpu_map, struct sched_domain_attr *attr,struct sched_domain *child, int cpu)
{struct sched_domain *sd = sd_init(tl, cpu_map, child, cpu);if (child) {sd->level = child->level + 1;sched_domain_level_max = max(sched_domain_level_max, sd->level);child->parent = sd;if (!cpumask_subset(sched_domain_span(child),sched_domain_span(sd))) {pr_err("BUG: arch topology borken\n");
#ifdef CONFIG_SCHED_DEBUGpr_err("     the %s domain not a subset of the %s domain\n",child->name, sd->name);
#endif/* Fixup, ensure @sd has at least @child CPUs. */cpumask_or(sched_domain_span(sd),sched_domain_span(sd),sched_domain_span(child));}}set_domain_attribute(sd, attr);return sd;
}

build_sched_domain()函数第4行代码中的sd_init()函数由tl和cpu id来获取对应的struct sched_domain数据结构并初始化其成员。接下来我们查看sd_init()函数。

// /kernel/sched/topology.c:1080
static struct sched_domain *
sd_init(struct sched_domain_topology_level *tl,const struct cpumask *cpu_map,struct sched_domain *child, int cpu)
{struct sd_data *sdd = &tl->data;struct sched_domain *sd = *per_cpu_ptr(sdd->sd, cpu);int sd_id, sd_weight, sd_flags = 0;#ifdef CONFIG_NUMA/** Ugly hack to pass state to sd_numa_mask()...*/sched_domains_curr_level = tl->numa_level;
#endifsd_weight = cpumask_weight(tl->mask(cpu));if (tl->sd_flags)sd_flags = (*tl->sd_flags)();if (WARN_ONCE(sd_flags & ~TOPOLOGY_SD_FLAGS,"wrong sd_flags in topology description\n"))sd_flags &= ~TOPOLOGY_SD_FLAGS;*sd = (struct sched_domain){.min_interval       = sd_weight,.max_interval       = 2*sd_weight,.busy_factor        = 32,.imbalance_pct      = 125,.cache_nice_tries   = 0,.busy_idx       = 0,.idle_idx       = 0,.newidle_idx        = 0,.wake_idx       = 0,.forkexec_idx       = 0,.flags          = 1*SD_LOAD_BALANCE| 1*SD_BALANCE_NEWIDLE| 1*SD_BALANCE_EXEC| 1*SD_BALANCE_FORK| 0*SD_BALANCE_WAKE| 1*SD_WAKE_AFFINE| 0*SD_SHARE_CPUCAPACITY| 0*SD_SHARE_PKG_RESOURCES| 0*SD_SERIALIZE| 0*SD_PREFER_SIBLING| 0*SD_NUMA| sd_flags,.last_balance       = jiffies,.balance_interval   = sd_weight,.smt_gain       = 0,.max_newidle_lb_cost    = 0,.next_decay_max_lb_cost = jiffies,.child          = child,
#ifdef CONFIG_SCHED_DEBUG.name           = tl->name,
#endif};cpumask_and(sched_domain_span(sd), cpu_map, tl->mask(cpu));sd_id = cpumask_first(sched_domain_span(sd));/** Convert topological properties into behaviour.*/if (sd->flags & SD_ASYM_CPUCAPACITY) {struct sched_domain *t = sd;for_each_lower_domain(t)t->flags |= SD_BALANCE_WAKE;}if (sd->flags & SD_SHARE_CPUCAPACITY) {sd->flags |= SD_PREFER_SIBLING;sd->imbalance_pct = 110;sd->smt_gain = 1178; /* ~15% */} else if (sd->flags & SD_SHARE_PKG_RESOURCES) {sd->flags |= SD_PREFER_SIBLING;sd->imbalance_pct = 117;sd->cache_nice_tries = 1;sd->busy_idx = 2;#ifdef CONFIG_NUMA} else if (sd->flags & SD_NUMA) {sd->cache_nice_tries = 2;sd->busy_idx = 3;sd->idle_idx = 2;sd->flags |= SD_SERIALIZE;if (sched_domains_numa_distance[tl->numa_level] > RECLAIM_DISTANCE) {sd->flags &= ~(SD_BALANCE_EXEC |SD_BALANCE_FORK |SD_WAKE_AFFINE);}#endif} else {sd->flags |= SD_PREFER_SIBLING;sd->cache_nice_tries = 1;sd->busy_idx = 2;sd->idle_idx = 1;}/** For all levels sharing cache; connect a sched_domain_shared* instance.*/if (sd->flags & SD_SHARE_PKG_RESOURCES) {sd->shared = *per_cpu_ptr(sdd->sds, sd_id);atomic_inc(&sd->shared->ref);atomic_set(&sd->shared->nr_busy_cpus, sd_weight);}sd->private = sdd;return sd;
}

sd_init()函数比较长，但是逻辑却不难理解。第7行代码，从tl->data中获取该CPU对应的struct sched_domain数据结构，注意tl数据结构中的mask和sd_flags都是函数指针变量。tl->mask(cpu)返回该CPU在某个SDTL下对应的兄弟CPU的bitmap，例如对于ARM处理器来说，定义了一个struct cputopo_arm数据结构来描述CPU之间的关系。

// /arch/arm/include/asm/topology.h:9
struct cputopo_arm {int thread_id;int core_id;int socket_id;cpumask_t thread_sibling;cpumask_t core_sibling;
};

cputopo_arm数据结构中又定义了两个bitmap来描述SMT级的兄弟关系和MC级的兄弟关系，这些在系统SMP初始化时会枚举完成。

回到bulid_sched_domain()函数的第8-23行，由于SDTL的遍历是从SMT级到MC级再到DIE级递进的，因此SMT级的CPU可以看做MC级的孩子，MC级可以看做SMT级CPU的父亲，它们存在父子关系或上下级关系。struct sched_domain()数据结构中有parent和child成员用于描述此关系。

经过每个CPU的遍历以及叠加每个SDTL层级的遍历后完成对调度域的初始化。接下来看调度组的初始化，build_sched_domains()函数如下

// /kernel/sched/topology.c:1642
static int
build_sched_domains(const struct cpumask *cpu_map, struct sched_domain_attr *attr)
{.../* Build the groups for the domains */for_each_cpu(i, cpu_map) {for (sd = *per_cpu_ptr(d.sd, i); sd; sd = sd->parent) {sd->span_weight = cpumask_weight(sched_domain_span(sd));if (sd->flags & SD_OVERLAP) {if (build_overlap_sched_groups(sd, i))goto error;} else {if (build_sched_groups(sd, i))goto error;...
}

第7行代码，for循环依然遍历cpu_active_mask中的所有CPU，然后再遍历该CPU对应的调度域，因为每个CPU在每个SDTL都分配了调度域，这里*per_cpu_ptr(d.sd, i)获取最低的SDTL对应的调度域，sd->parent得到上一级的调度域。

build_sched_groups()函数创建调度组。

// /kernel/sched/topology.c:865
static int
build_sched_groups(struct sched_domain *sd, int cpu)
{struct sched_group *first = NULL, *last = NULL;struct sd_data *sdd = sd->private;const struct cpumask *span = sched_domain_span(sd);struct cpumask *covered;int i;get_group(cpu, sdd, &sd->groups);atomic_inc(&sd->groups->ref);if (cpu != cpumask_first(span))return 0;lockdep_assert_held(&sched_domains_mutex);covered = sched_domains_tmpmask;cpumask_clear(covered);for_each_cpu(i, span) {struct sched_group *sg;int group, j;if (cpumask_test_cpu(i, covered))continue;group = get_group(i, sdd, &sg);cpumask_setall(sched_group_mask(sg));for_each_cpu(j, span) {if (get_group(j, sdd, NULL) != group)continue;cpumask_set_cpu(j, covered);cpumask_set_cpu(j, sched_group_cpus(sg));}if (!first)first = sg;if (last)last->next = sg;last = sg;}last->next = first;return 0;
}

build_sched_groups()函数为CPU在某个调度域内建立对应的调度组。和调度域一样，每个CPU在各个SDTL都会建立一个调度组。struct sched_domain数据结构中的groups指针指向该调度域里的调度组链表，struct sched_group数据结构中的next成员把同一个调度域中的所有调度组都串成一个链表。第11行代码，get_group()函数获取该CPU对应的调度组并放在sd->groups指针中。第14行代码，只处理该调度域中第一个CPU的情况，因为没有必要重复计算其他兄弟CPU。struct sched_group数据结构中的cpumask[0]用于描述该调度组包含的CPU情况。第22-45行代码，两个for循环依次设置了该调度域sd中不同CPU对应的调度组的包含关系，这些调度组分别用next指针串联起来。

举个例子，假设参数sd调度域是一个DIE级别的调度域，包含CPU0和CPU1，即span等于[cpu0|cpu1]。第一次循环i=0，sg为cpu0对应DIE级别的sg0，group返回cpu0，j=0时get_group()函数也返回cpu0，设置sg0->cpumask为[cpu0]，j=1时get_group()函数也返回cpu0，因此设置sg0->cpumask为[cpu0|cpu1]。为什么j等于0和1时，get_group()都返回cpu0呢？

来看get_group()函数。

//  /kernel/sched/topology.c:828
static int get_group(int cpu, struct sd_data *sdd, struct sched_group **sg)
{struct sched_domain *sd = *per_cpu_ptr(sdd->sd, cpu);struct sched_domain *child = sd->child;if (child)cpu = cpumask_first(sched_domain_span(child));if (sg) {*sg = *per_cpu_ptr(sdd->sg, cpu);(*sg)->sgc = *per_cpu_ptr(sdd->sgc, cpu);atomic_set(&(*sg)->sgc->ref, 1); /* for claim_allocations */}return cpu;
}

j=1时，get_group()函数首先获取cpu1在DIE级别的调度域sd_die_1，然后通过child指针获取MC级别的调度域sd_mc_1。获取sd_mc_1域里的第一个CPU，为何会是CPU0而不是CPU1呢？我们返回来仔细看一下build_sched_domain()函数，发现sd_mc域的span兄弟位图的设置和tl->mask(cpu)函数相关，同属MC级别的CPUs应该包含同样的范围，也就是对于CPU0来说，它的兄弟位应该是[cpu0|cpu1]，同样对于CPU1来说也是同样的道理。

继续来看build_sched_domains()函数。

// /kernel/sched/topology.c:1642
static int
build_sched_domains(const struct cpumask *cpu_map, struct sched_domain_attr *attr)
{.../* Calculate CPU capacity for physical packages and nodes */for (i = nr_cpumask_bits-1; i >= 0; i--) {if (!cpumask_test_cpu(i, cpu_map))continue;for (sd = *per_cpu_ptr(d.sd, i); sd; sd = sd->parent) {claim_allocations(i, sd);init_sched_groups_capacity(i, sd);}}/* Attach the domains */rcu_read_lock();for_each_cpu(i, cpu_map) {rq = cpu_rq(i);sd = *per_cpu_ptr(d.sd, i);/* Use READ_ONCE()/WRITE_ONCE() to avoid load/store tearing: */if (rq->cpu_capacity_orig > READ_ONCE(d.rd->max_cpu_capacity))WRITE_ONCE(d.rd->max_cpu_capacity, rq->cpu_capacity_orig);cpu_attach_domain(sd, d.rd, i);}rcu_read_unlock();if (rq && sched_debug_enabled) {pr_info("root domain span: %*pbl (max cpu_capacity = %lu)\n",cpumask_pr_args(cpu_map), rq->rd->max_cpu_capacity);}ret = 0;
error:__free_domain_allocs(&d, alloc_state, cpu_map);return ret;
}

第7-15行代码，设置各个调度组能力系数(capacity)。内核通常设定单个CPU最大的调度能力系数为1024。不同体系架构对调度能力系数有不同的计算方法，例如ARM上的实现会考虑不同的CPU IP核的差异和频率的不同，可以见[/arch/arm/kernel/topology.c]。

最后cpu_attach_domain()把相关的调度域关联到运行队列的struct rq的root_domain中，还会对各个级别的调度域做一些精简，例如调度域和上一级调度域的兄弟位图(span)相同，或者调度域的兄弟位只有自己一个，那么就要删掉一个了。

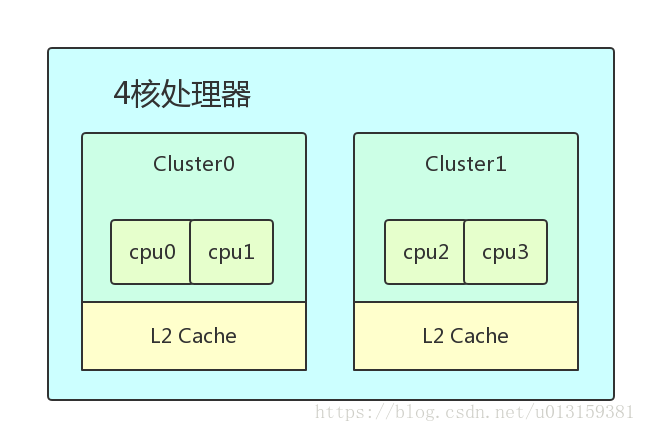

下面举例说明说明，如上图所示，假设在一个4核处理器中，每个物理CPU核心拥有独立L1 Cache且不支持超线程技术，分成两个簇Cluster0和Cluster1，每个簇包含两个物理CPU核，簇中的CPU核共享L2 Cache。
在分析之前先总结Linux内核里构建CPU域和调度组拓扑关系图的一些原则。

• 根据CPU物理属性分层次，从下到上，由SMT->MC->DIE的递进关系来分层，用数据结构struct sched_domain_topology_level来描述，简称为SDTL
• 每个SDTL都为调度域和调度组都建立一个Per-CPU变量，并且为每个CPU都分配响应的数据结构
• 在同一个SDTL中由芯片设计决定哪些CPUs是兄弟关系。调度域中有span成员来描述，调度组有cpumark成员来描述兄弟关系
• 同一个CPU的不同SDTL的调度域有父子关系。每个调度域里包含了相应的调度组并且这些调度组串联成一个链表，调度域的groups成员是链表头。

因为每个CPU核心只有一个执行线程，所以4核处理器没有SMT属性。cluster由两个CPU物理核组成，这两个CPU是MC层级且是兄弟关系。整个处理器可以看做一个DIE级别，因此该处理器只有两个层级，即MC和DIE。根据上述原则，可以标识出上述4核处理器的调度域和调度组的拓扑关系图，如下图所示。

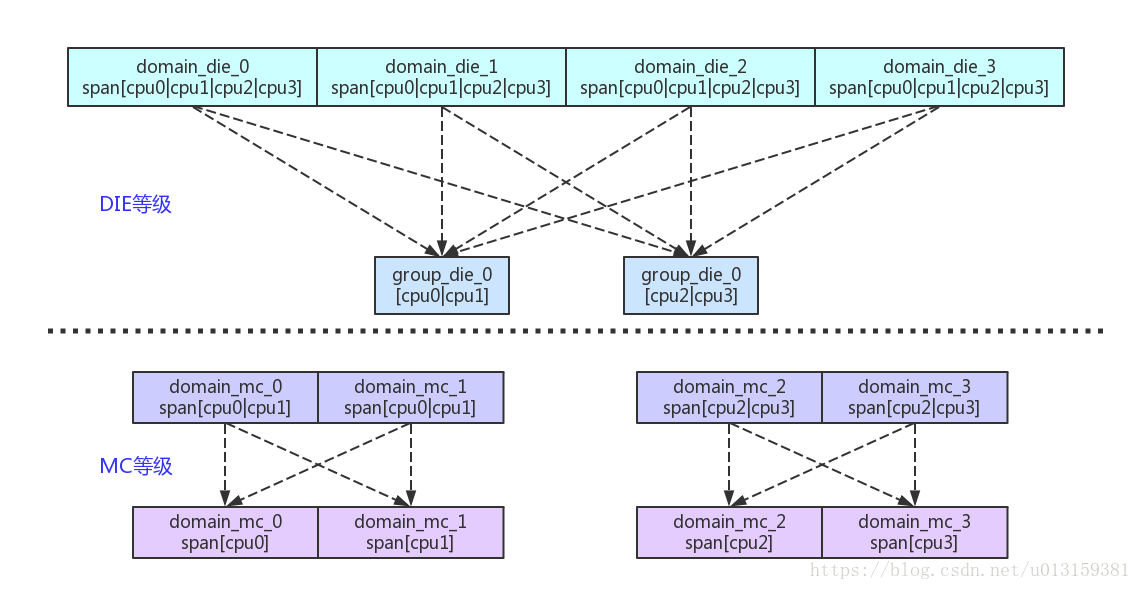

每个SDTL为每个CPU都分配了对应的调度域和调度组，以CPU0为例，在图中，虚线表示管辖。

1. 对于DIE级别，CPU0对应的调度域是domain_die_0，该调度域管辖着4个CPU并包含两个调度组，分别为group_die_0和group_die_1。其中

   • 调度组group_die_0管辖着CPU0和CPU1
   • 调度组group_die_1管辖着CPU2和CPU3

2. 对于MC级别，CPU0对应的调度域是domain_mc_0，该调度域管辖着CPU0和CPU1并包含两个调度组，分别为group_mc_0和group_mc_1。其中

   • 调度组group_mc_0管辖CPU0
   • 调度组group_mc_1管辖CPU1

为什么DIE级别的所有调度组只有group_die_0和group_die_1呢？
因为在建立调度组的函数build_sched_groups()有一个判断(if(cpu != cpumask_first(span)))，这样只有参与cpu为调度域的第一个CPU才会建立DIE层级的调度组。注意get_group()函数，它会返回子调度域兄弟关系的第一个CPU。

除此之外还有两层关系，一是父子关系，通过struct sched_domain数据结构中的parent和child成员来完成；另外一个关系是同一个SDTL中调度组都链接成一个链表，通过struct sched_domain数据结构中的groups成员来完成，如下图所示。

最后再关心一下，SMP是如何均衡负载的呢？在内核中，SMP负载均衡机制从注册软终端开始，每次系统处理调度tick时会检查当前是否需要处理SMP负载均衡。详情可见[start_kernel()->sched_init()->init_sched_fair_class()]。

// /kernel/sched/fair.c:10430
__init void init_sched_fair_class(void)
{
#ifdef CONFIG_SMPopen_softirq(SCHED_SOFTIRQ, run_rebalance_domains);#ifdef CONFIG_NO_HZ_COMMONnohz.next_balance = jiffies;nohz.next_blocked = jiffies;zalloc_cpumask_var(&nohz.idle_cpus_mask, GFP_NOWAIT);
#endif
#endif /* SMP */}

看到那个run_rebalance_domains就是负载均衡的核心入口了。
