OTN设备，ZXONE 9700，ZXMP M721

ZXONE 9700分组OTN产品

ZXONE 9700系列产品，支持10G/40G/100G/400G传输速率，可实现28.8T/14.4T/9.2T/4.4T ODUk的大容量电层交叉和10G/40G/100G/400G波长的光层交叉及分组交换功能。其适用于骨干核心层以及本地/城域网络，可充分满足运营商对大颗粒数据业务的透明传输、灵活调度、汇聚处理以及对业务管理监控的需求。

ZXONE 9700 S1　　ZXONE 9700 S2　　ZXONE 9700 S3　　　ZXONE9700 S6

产品特点

业内领先交叉容量
● 单子架交叉容量业内领先，槽位数最多，支持向集群功能升级，最大支持单机28.8T

先进的统一交叉平台
● 分组OTN架构，OTN/Packet/VC统一交叉平台，可实现对各种业务的统一接入、交换、传送，对刚性管道的柔性化处理，提高了带宽利用率，大幅度缓解IP带宽压力，做到针对IP流量的智能化疏导，适应未来电信网发展趋势

支持400G
● 凭借先进的设计架构，ZXONE 9700提供单槽位高达400G带宽，可直接配置400G线卡，提供更大的承载能力

优异的100G传输性能
● 100G系统采用相干检测的PM-QPSK编码技术，采用业界领先的DSP算法，支持SD-FEC和HD-FEC，B2B OSNR容限指标优异，无需色散补偿和PMD补偿，节省投资，方便运维

高可靠性系统架构
● 主控单元、电源模块单元、时钟单元支持冗余1+1热备份

● 交叉单元采用先进的立方保护，可靠性比普通1+1保护提高3个数量级以上，极大提升了设备的安全性

绿色节能技术
● 引入先进机电管理机制，支持电路和光模块区域休眠，有效降低空闲模块的能耗

● 超高精度测温和智能散热系统，可根据系统测温值实时调节风扇转速，做到控制风扇能耗的同时，最大限度降低系统运行温度

灵活的业务接入能力
● 客户侧支持100M-100G Any业务接入：STM-N、FE/GE/10GE/40GE/100GE、OTU1/2/3/4、DVB、ESCON、FC等业务接入

● 通用业务接入单板，满足运营商多种业务混合传送的需求

先进的带宽管理技术
● 图形化带宽资源呈现和配置系统，开通和维护更容易

● 配合ASON控制平面，智能分配带宽资源，并提供实时带宽告警

光电混合交叉、智能调度
● 光层支持2-32维ROADM，支持N*M型WSS，支持方向无关、波长无关、内容无关，可实现波长端到端的自动配置

● 电层支持ODU0/1/2/2e/3/4/flex多颗粒无阻塞电交叉，实现ODUk端到端的自动配置

● 支持分组+OTN一体化光电混合WASON控制平面，做到包、ODUk、波长统一化智能管理调度

● 加载WASON，实现光层、电层双平面的智能控制，缩短业务部署时间，对关键业务提供多条恢复路径，增强业务的生存性，提高网络资源的利用率

电信级的可靠保护

● 基于中兴在光网络保护领域多年的工程实践和强大的研发实力，支持光纤级、波长级、子波长级、和L2层面等多种保护方式

● 光纤级：线路1＋1保护、光复用段1+1保护

● 光通道级：光通道1＋1保护

● ODUk级：ODUk 1＋1保护

● L2层：分层线性保护、共享环网保护、LAG链路聚合保护、双归保护

ZXMP M721城域边缘OTN产品

ZXMP M721是定位于城域汇聚接入层的新一代OTN光网络产品，具有小身材、大能耐、低功耗、高可靠特性。

DX62子架（2U DC输入）　　　　　　 DX62子架（2U AC输入）

DX63子架（3U DC输入）

CX63A子架（3U DC输入） CX63A子架（3U AC输入）

CX63A(E)子架（3U DC输入） CX63A(E)子架（3U AC输入）

CX66子架（6U DC输入）

CX66A子架（6U DC输入）

CX66A(E)子架（6U DC输入）

室外无源前传盒式设备OD60A（无需供电）

产品特点

高集成度　　

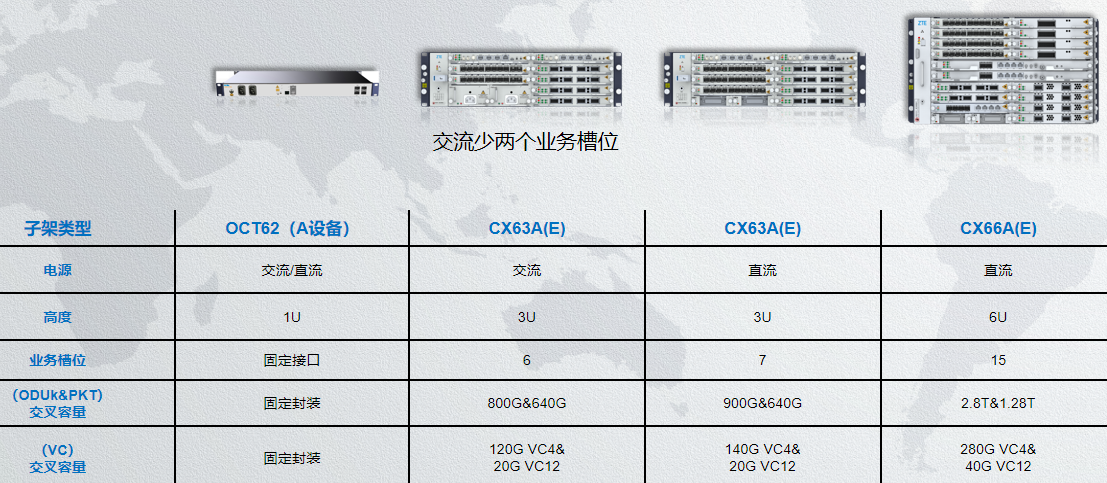

　　● ZXMP M721是一款高集成度的紧凑型OTN产品，其子架类型可分为DX62（2U）、DX63（3U）、CX63A（3U）、CX63A(E)（3U）、CX66（6U）、CX66A（6U）和CX66A(E)（6U），可以节约机房面积，有效降低电源功耗，显著降低运行和维护费用，适应网络的绿色环保需求

强大传输性能　　
● 支持80×10G/100G/200G DWDM系统，并支持模块化平滑升级

  ● DWDM系统支持多跨段无电中继传输（18×22 dB、7×30 dB 、1×45dB等）

丰富的多业务接入　　
　　● 可支持2Mbit/s~100Gbit/s的全业务接入：E1,STM-1/4/16/64；FE, GE, 10GE WAN,10GE LAN,100GE；1G/2G/4G/8G/10G/16G FC，ESCON，FICON，DVB-ASI，SD-SDI/HD-SDI/3G-SDI；OTU1/2/2e/1f/1IB/4；eCPRI等

灵活的分布式电交叉功能　　
● ZXMP M721支持基于ODU0/1/flex颗粒的分布式电交叉平台，可灵活的进行业务调度和疏导。可灵活汇聚4~22×Any-rate-service→OTU2

先进的集中式统一交叉平台　　
　　● ZXMP M721 CX系列子架支持ODUk/PKT/VC统一交叉，可实现对各种业务的灵活接入、交换和传输。其最大交叉容量可达2.8T

ROADM功能　　
　　● ZXMP M721采用WSS器件可以实现2~9维光层业务疏导，支持波长上路/下路、穿通、广播、光功率均衡等功能，适用于10G/100G/200G波长级业务调度。可配置的ROADM功能包括波长相关/波长无关、方向相关/方向无关、Flex grid等，以满足不同的客户需求。同时，可以平滑提升ROADM的维度和波数，以保护客户投资

APO功能　　
　　● ZXMP M721支持基于通道层和复用段的自动功能调整功能

   全面支持时间同步

● ZXMP M721支持带内/带外传输1588V2，支持同步以太网传输

完善的保护功能　　
● 支持主控板、时钟板、交叉板和电源板1+1保护；
● 支持光复用段1+1保护、光通道1+1保护、单板内置通道1+1保护、客户侧1+1保护、ODUk 1+1保护、VC SNCP 保护、MSP 1+1保护、MSP Ring保护、ESR保护、ERPS保护、LAG保护、MPLS-TP 隧道1+1/1:1保护、MPLS-TP PW 1+1/1:1保护等

完善的监控信息传输功能 　　
　　● ZXMP M721系统支持带内带外监控，并支持光监控和电监控，可满足多种应用场景

   OTDR智能光纤检测功能 ● ZXMP M721具备OTDR功能，可以支持在线检测光纤长度、光纤衰减、光纤断点及光纤熔接点位置。单个板卡可同时支持4个方向的检测光性能检测技术 ● ZXMP M721设备具有光性能监测单板，可测量每个光通路的参数，如光功率、中心波长和光信噪比等，并可将相应数据传送到网管系统
