使用AKAZE算法进行视频追踪(对比ORB算法)

简述orb与akaze算法
David. Lowe提出的SIFT算法由于卓越的性能，在过去二十多年几乎应用于目标追踪、图像匹配等相关计算机视觉领域。2012年Pablo F. Alcantarilla所提出的KAZE算法在匹配鲁棒性与速度上要优于SIFT算法；但是，KAZE算法的时间依然较高：因此原作者在13年提出Accelerated-KAZE(AKAZE)算法，在保证匹配鲁棒性的同时减少算法耗时。对比当前主要的快速ORB匹配算法，实验结果表明akaze算法从匹配性能与算法耗时都优于orb算法。

akaze算法较kaze算法改进主要在于两个方面：
一、在构建非线性尺度空间时候，kaze算法采取AOS算法进行求解扩散方程，虽然稳定但是求解耗时较高，akaze算法采取快速显示扩散(FED)算法进行快速求解。附：kaze算法尺度空间不是金字塔模式，akaze算法采取金字塔方式，在提取特征点会进一步加速。
二、kaze算法采用MSURF描述符，MSURF描述符求取过程是进行特征点局部梯度求取，耗时较高。akaze算法采用的是LDB描述子(二值描述子)，速度快，同时作者对LDB描述子进一步改进M-LDB描述子(更好的支持旋转的鲁棒性)。

orb算法主要是通过改进FAsT角点算法提取特征点与BRIEF二值描述子进行描述局部特征，最后进行匹配。orb算法的主要优点：速度快，性能能够满足实时性匹配要求，特别对于移动端应用。

下面为orb与akaze算法进行视频追踪的性能比较代码
主函数cpp如下(工程随后附下载地址链接)

/***********************************************************************
*            akaze_tracking.cpp : 定义控制台应用程序的入口点。
*            akaze算法对比orb算法的视频追踪demo
*            操作说明:
*                    运行程序  视频流正常播放中....
*                    按下Enter键 用鼠标选定ROI(感兴趣区域)
*                    再次按下Enter键视频流播放...观察匹配结果
************************************************************************/
#include "stdafx.h"
#include <opencv2/features2d.hpp>
#include <opencv2/videoio.hpp>
#include <opencv2/opencv.hpp>
#include <opencv2/highgui.hpp>
#include <vector>
#include <iostream>
#include <iomanip>#include "stats.h" // 数据结构定义头文件
#include "utils.h" // 绘制和打印功能头文件using namespace std;
using namespace cv;
// akaze算法进行追踪的相关参数阈值设置
const double akaze_thresh = 3e-4; // AKAZE 检测阈值设置为1000个关键点
const double ransac_thresh = 2.5f; // RANSAC内联点阈值大小
const double nn_match_ratio = 0.8f; // 最近邻匹配阈值
const int bb_min_inliers = 10; // 设置画矩形框的最少匹配点对
const int stats_update_period = 10; // 屏幕上的统计信息每10帧更新一次namespace example {class Tracker{public:// 构造函数入口Tracker(Ptr<Feature2D> _detector, Ptr<DescriptorMatcher> _matcher) :detector(_detector),matcher(_matcher){}void setFirstFrame(const Mat frame, vector<Point2f> bb, string title, Stats& stats);Mat process(const Mat frame, Stats& stats);Ptr<Feature2D> getDetector() {return detector;}protected:Ptr<Feature2D> detector;Ptr<DescriptorMatcher> matcher;Mat first_frame, first_desc;  // 第一帧ROI区域图像   描述符矩阵vector<KeyPoint> first_kp;    // 特征点数据vector<Point2f> object_bb;    // ROI对应的四个顶点坐标};void Tracker::setFirstFrame(const Mat frame, vector<Point2f> bb, string title, Stats& stats){cv::Point *ptMask = new cv::Point[bb.size()];const Point* ptContain = { &ptMask[0] };int iSize = static_cast<int>(bb.size());for (size_t i = 0; i<bb.size(); i++) {ptMask[i].x = static_cast<int>(bb[i].x);ptMask[i].y = static_cast<int>(bb[i].y);}first_frame = frame.clone();cv::Mat matMask = cv::Mat::zeros(frame.size(), CV_8UC1);// fillPoly()函数功能可以用来填充复杂多边形轮廓的区域cv::fillPoly(matMask, &ptContain, &iSize, 1, cv::Scalar::all(255));// 检测特征点和描述符detector->detectAndCompute(first_frame, matMask, first_kp, first_desc);stats.keypoints = (int)first_kp.size();// 绘制选定ROI区域的矩形框drawBoundingBox(first_frame, bb);putText(first_frame, title, Point(0, 60), FONT_HERSHEY_PLAIN, 5, Scalar::all(0), 4);object_bb = bb;delete[] ptMask;}// 进行视频播放抽帧进行匹配过程函数......Mat Tracker::process(const Mat frame, Stats& stats){TickMeter tm;vector<KeyPoint> kp;Mat desc;tm.start();  // 计时开始detector->detectAndCompute(frame, noArray(), kp, desc); // 检测特征点与计算特征点的局部描述符stats.keypoints = (int)kp.size();vector< vector<DMatch> > matches;vector<KeyPoint> matched1, matched2;matcher->knnMatch(first_desc, desc, matches, 2);   // knnMatch进行匹配for (unsigned i = 0; i < matches.size(); i++) {   // nn_match_ratio距离阈值进行匹配if (matches[i][0].distance < nn_match_ratio * matches[i][1].distance) {matched1.push_back(first_kp[matches[i][0].queryIdx]);matched2.push_back(kp[matches[i][0].trainIdx]);}}stats.matches = (int)matched1.size();Mat inlier_mask, homography;vector<KeyPoint> inliers1, inliers2;vector<DMatch> inlier_matches;if (matched1.size() >= 4) {homography = findHomography(Points(matched1), Points(matched2),RANSAC, ransac_thresh, inlier_mask); // RANSAC算法进行提纯估计单应矩阵}tm.stop();  // 匹配结束stats.fps = 1. / tm.getTimeSec();// 若匹配点对少于4对或者单应矩阵为空if (matched1.size() < 4 || homography.empty()) {Mat res;hconcat(first_frame, frame, res);stats.inliers = 0;stats.ratio = 0;return res;}for (unsigned i = 0; i < matched1.size(); i++) {if (inlier_mask.at<uchar>(i)) {int new_i = static_cast<int>(inliers1.size());inliers1.push_back(matched1[i]);inliers2.push_back(matched2[i]);inlier_matches.push_back(DMatch(new_i, new_i, 0));}}// 匹配率stats.inliers = (int)inliers1.size();stats.ratio = stats.inliers * 1.0 / stats.matches;vector<Point2f> new_bb;// 根据匹配估计的单应矩阵 + ROI坐标计算对应视频流帧对应的ROI坐标perspectiveTransform(object_bb, new_bb, homography);Mat frame_with_bb = frame.clone();if (stats.inliers >= bb_min_inliers) {   // 若匹配点数大于设置的内联点数绘制矩形框drawBoundingBox(frame_with_bb, new_bb);}Mat res;// 匹配点对绘制drawMatches(first_frame, inliers1, frame_with_bb, inliers2,inlier_matches, res, Scalar(255, 0, 0), Scalar(255, 0, 0));return res;}
}int main(int argc, char **argv)
{// 视频输入路径参数string input_path = "..\\akaze_tracking\\video\\Megamind.avi";string video_name = input_path;VideoCapture video_in;// 视频路径判断是否正确打开if ((isdigit(input_path[0]) && input_path.size() == 1)){int camera_no = input_path[0] - '0';video_in.open(camera_no);}else {video_in.open(video_name);}if (!video_in.isOpened()) {cerr << "Couldn't open " << video_name << endl;system("pause");return 1;}// 匹配相关变量数据结构: 内联点、匹配点等Stats stats, akaze_stats, orb_stats;// AKAZE算法初始化Ptr<AKAZE> akaze = AKAZE::create();akaze->setThreshold(akaze_thresh);// ORB算法初始化Ptr<ORB> orb = ORB::create();// 匹配方式暴力汉明距离Ptr<DescriptorMatcher> matcher = DescriptorMatcher::create("BruteForce-Hamming");// Tracker类对象 akaze_tracker 与 orb_tracker    // Tracker(Ptr<Feature2D> _detector, Ptr<DescriptorMatcher> _matcher)example::Tracker akaze_tracker(akaze, matcher);example::Tracker orb_tracker(orb, matcher);Mat frame;namedWindow(video_name, WINDOW_NORMAL);cout << "\nPress any key to stop the video and select a bounding box" << endl;while (waitKey(1) < 1){video_in >> frame;cv::resizeWindow(video_name, frame.size());imshow(video_name, frame);}// 选取当前视频某一帧ROI区域进行获取数据vector<Point2f> bb;cv::Rect uBox = cv::selectROI(video_name, frame);// bb 为视频ROOI区域的坐标信息bb.push_back(cv::Point2f(static_cast<float>(uBox.x), static_cast<float>(uBox.y)));bb.push_back(cv::Point2f(static_cast<float>(uBox.x + uBox.width), static_cast<float>(uBox.y)));bb.push_back(cv::Point2f(static_cast<float>(uBox.x + uBox.width), static_cast<float>(uBox.y + uBox.height)));bb.push_back(cv::Point2f(static_cast<float>(uBox.x), static_cast<float>(uBox.y + uBox.height)));akaze_tracker.setFirstFrame(frame, bb, "AKAZE", stats);orb_tracker.setFirstFrame(frame, bb, "ORB", stats);Stats akaze_draw_stats, orb_draw_stats;Mat akaze_res, orb_res, res_frame;int i = 0;for (;;) {i++;// stats_update_period视频帧更新时间bool update_stats = (i % stats_update_period == 0);video_in >> frame;// 视频流播放结束(抽帧失败)if (frame.empty())break;// akaze_res 绘制匹配输出的结果akaze_res = akaze_tracker.process(frame, stats);akaze_stats += stats;if (update_stats) {akaze_draw_stats = stats;}// orb视频抽帧追踪orb->setMaxFeatures(stats.keypoints);orb_res = orb_tracker.process(frame, stats);orb_stats += stats;if (update_stats) {orb_draw_stats = stats;}// 绘制匹配点drawStatistics(akaze_res, akaze_draw_stats);drawStatistics(orb_res, orb_draw_stats);vconcat(akaze_res, orb_res, res_frame);cv::imshow(video_name, res_frame);if (waitKey(1) == 27) break; //quit on ESC button}akaze_stats /= i - 1;orb_stats /= i - 1;printStatistics("AKAZE", akaze_stats);printStatistics("ORB", orb_stats);system("pause");return 0;
}

orb与akaze算法对比实验结果图

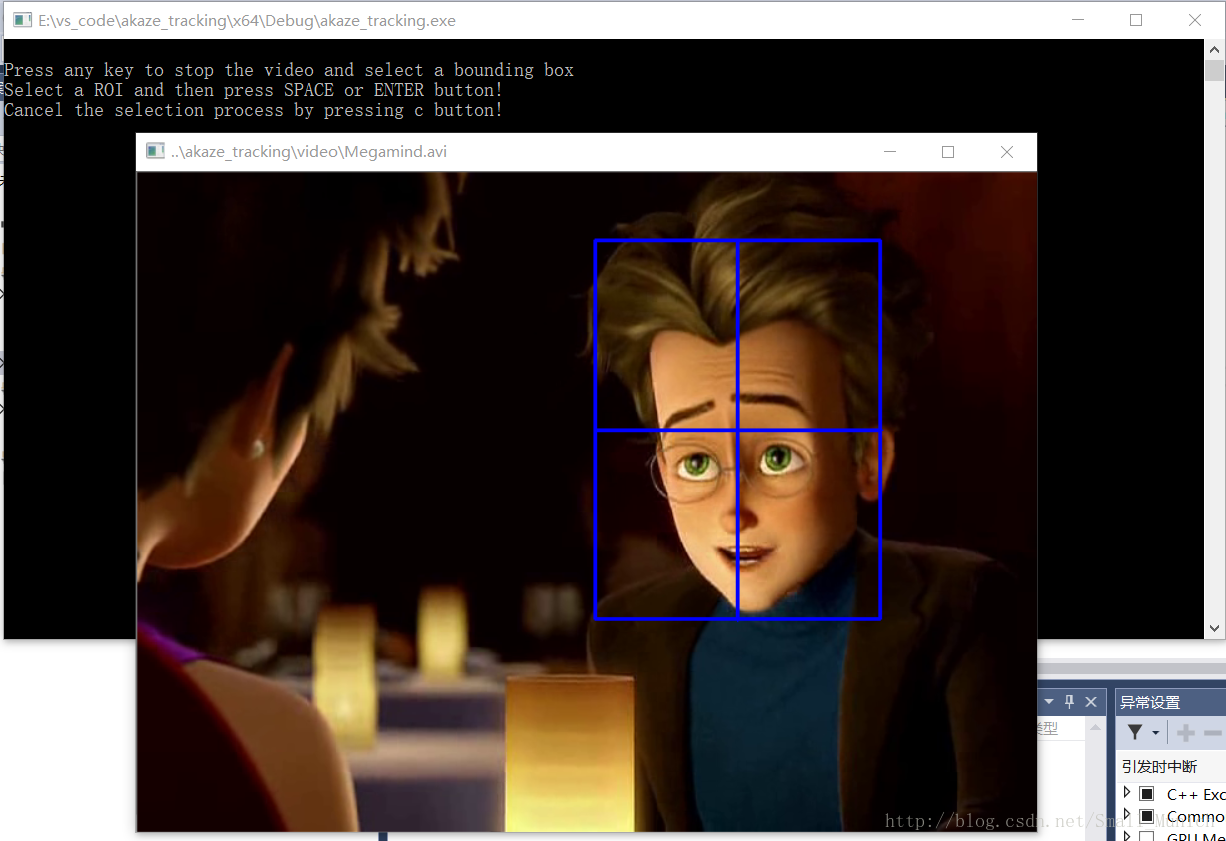

一、首先运行程序，视频流播放窗口弹出，按下Enter键，通过鼠标选择ROI(感兴趣区域)

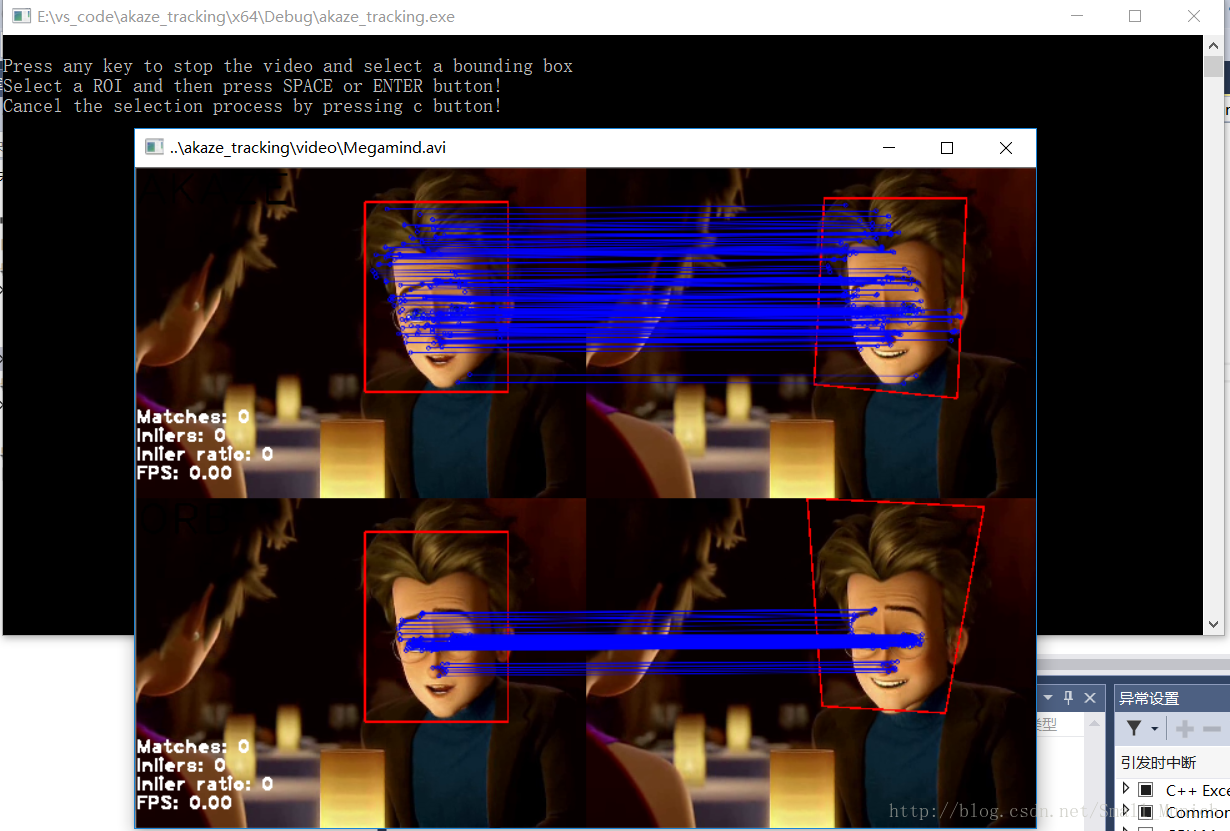

二、选择ROI区域后，再次按下Enter键让程序进行匹配追踪

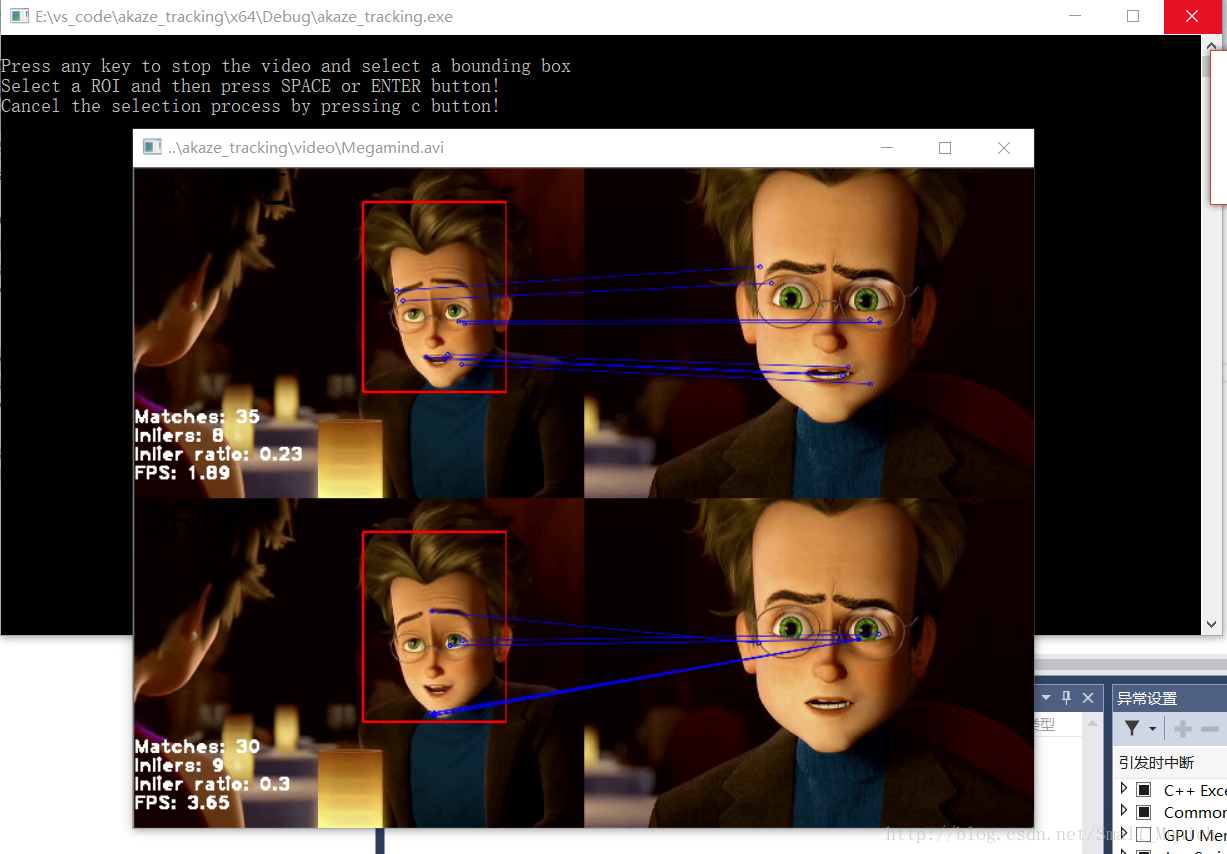

其中：左边的为选取的ROI区域，右边为视频播放进行抽帧进行匹配(上：akaze 下：orb)。

三、最终视频播放结束，orb与akaze算法性能比较……


本机配置：windows10 64位操作系统 + visual studio2015 x64+ opencv3.3.1

若工程无法打开或者打开失败，可以新建工程将.h .cpp添置工程中，按照本工程环境配置opencv动态路径即可

百度网盘地址链接：https://pan.baidu.com/s/1kWHk8dD 密码：uizu
