来自群友的疑难杂症(加杨老师V信:PCB206 可入群):PADS软件画的PCB如何导入ORCAD绘制的原理图?PADS能导入.dsn格式的原理图吗

前面一篇文章解决了一个allegro如何导入PADS原理图的网表,今天我们来解决如果是orcad画的原理图,pads软件如何导入?

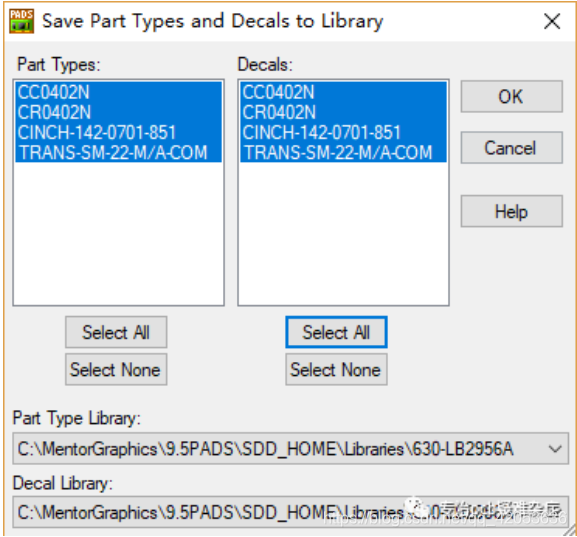

第一步:打开PADS软件画的PCB,先建立一个新库,保存所有PADS中的封装到这个库,最后指向库

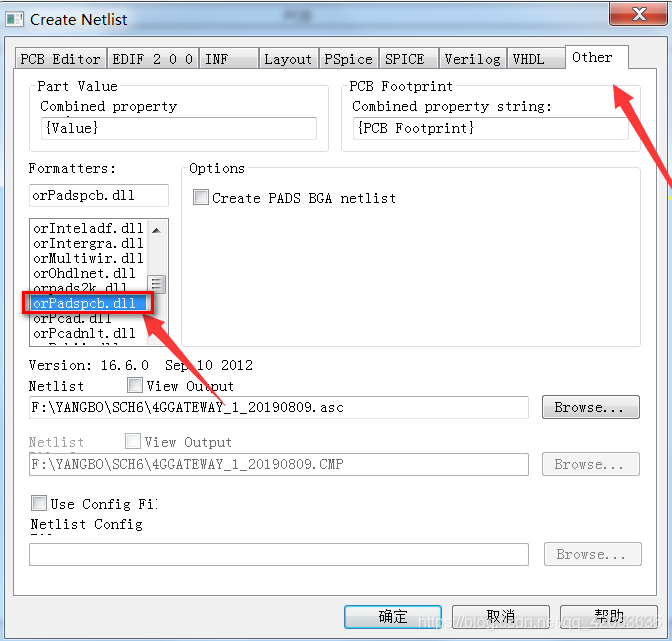

第二步:打开ORCAD原理图,导出网表,注意网表格式是PADS支持的格式  如下图

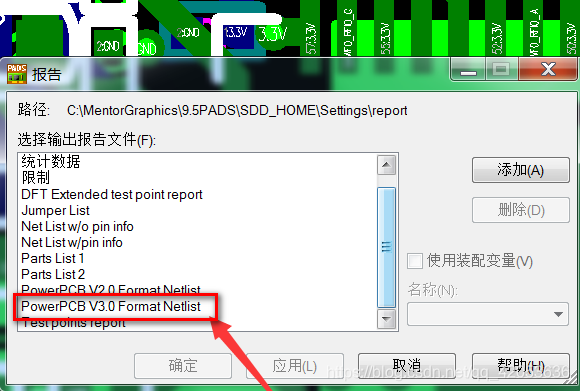

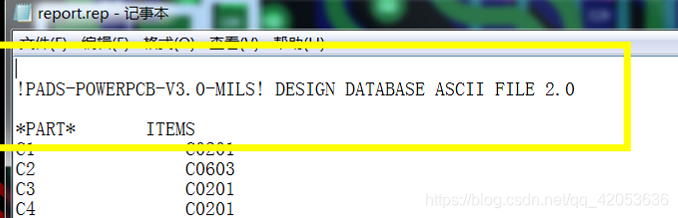

 第三步:用记事本打开asc文件,并修改抬头。这个抬头来源于支持PADS的网表格式​。可以在报告中查看 如下图









复制这两排,把网表里面的前两排换了,因为调网表只认这个格式

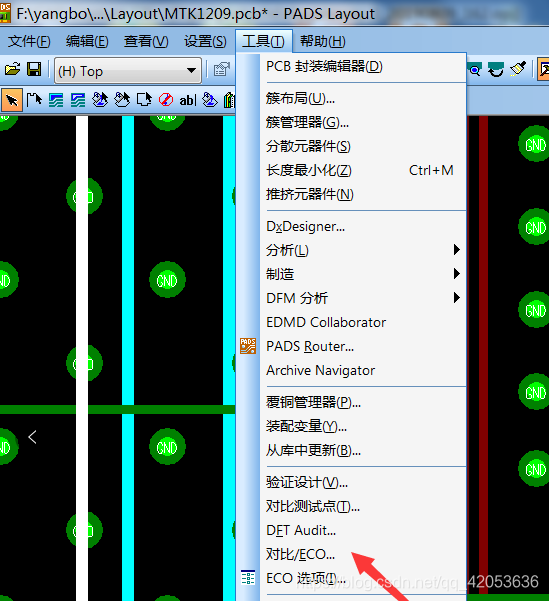

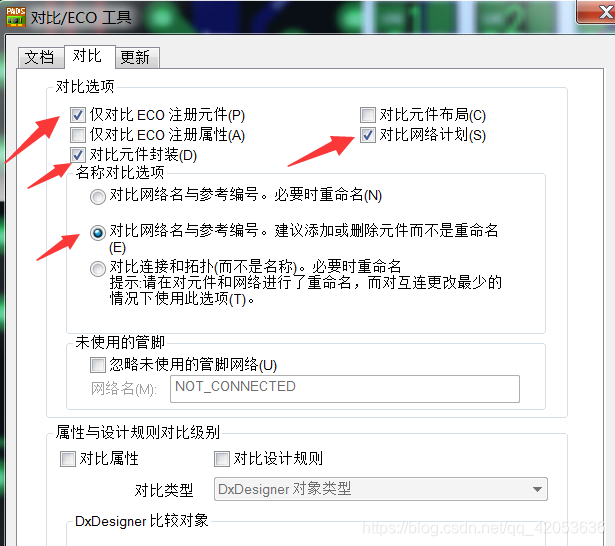

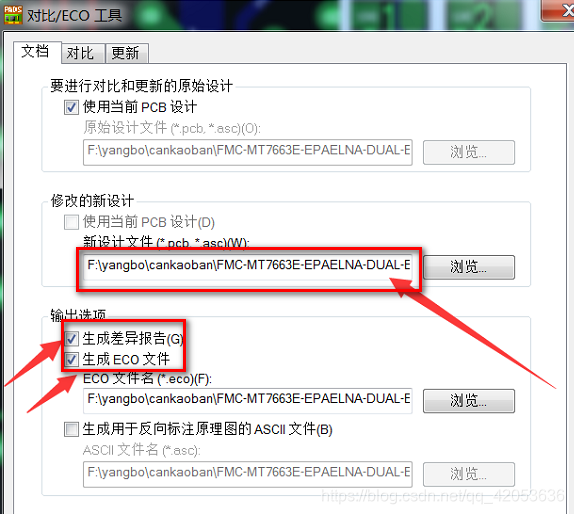

第四步:对比ECO文件

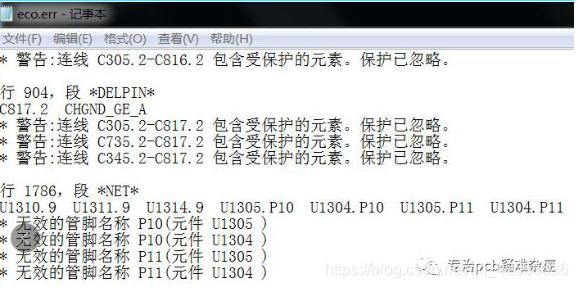

第五步:导入ECO文件 弹出的报告可以看出是否更新成功

这个是中途更新原理图的方法,当然如果是新项目就非常简单了,在修改好asc那一步后直接导入即可。
