连接参数与BLE性能分析

1. 连接事件——连接间隔短

主从设备功耗大
数据发送延迟短
数据吞吐量较高

2. 连接事件——连接间隔长

主从设备功耗低
手机发送延迟长
数据吞吐量较低

3.从设备潜伏值小

从设备功耗高
从设备及时或更快速的收到主设备发送的数据

4.从设备潜伏值大

从设备在潜伏期期间功耗低
从设备无法及时或快速接收主设备发送的数据
从机潜伏对主设备接收从设备的数据延迟无影响

发送窗口

在BLE中从设备自定义广播时间和广播间隔。在某些产品中为了达到更低的功耗，从设备的广播间隔会拉长。但是在从设备潜伏期期间主设备不可能一直在等待从设备，在从设备潜伏期期间主设备去完成其他任务。所以在连接建立期间，用两个参数来传递上述的信息：窗口大小和窗口间隔。
当连接请求数据包发送完毕，存在一个1.25ms的强制时延，紧接着就是发送窗口偏移和发送窗口。发送窗口偏移可以是0到连接间隔之间的任意值，但是必须为1.25ms的整数倍。从发送窗口开始，从设备打开其接收器，并等待来自主设备的数据包。如果到发送窗口结束仍未收到数据包，从设备停止侦听，在下一个连接事件的连接间隔后在进行。

连接事件

一个连接事件指的是主设备和从设备之间相互发送数据包的过程。

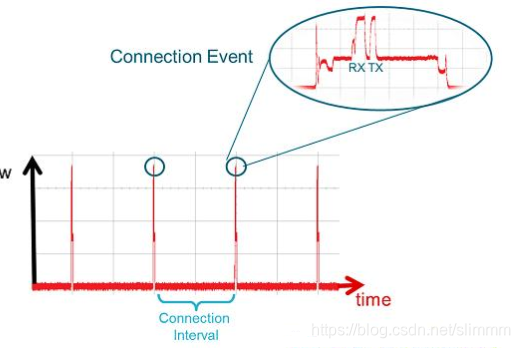

连接间隔

连接间隔决定了主设备和从设备交互的间隔，指的是两个连续的连接事件之间的间隔，是以1.25ms为单位，连接间隔的范围从最小值6（7.5ms）到最大值3200（4.0s）。

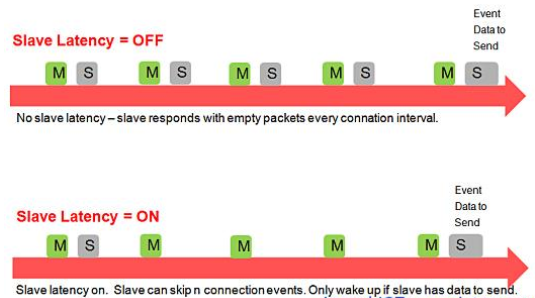

从机延迟

此参数为从机（外设设备）提供跳过多个连接事件的能力。这种能力给外设设备更多的灵活性。如果外设没有要发送的数据，则可以跳过连接事件，保持睡眠并节省电量。外设设备选择是否在每个连接事件时间点上唤醒。虽然外设可以跳过连接事件，但不能超出从延迟参数允许的最大值。

监控超时

是两次成功连接事件之间的最长时间。如果在此时间内没有成功的连接事件，设备将终止连接并返回到未连接状态。该参数值以 10 ms 为单位，监控超时值可以从最小值 10（100 ms）到 3200（32.0 s）。超时必须大于有效的连接间隔

有效连接间隔

有效连接间隔等于两个连接事件之间的时间跨度，假设从机跳过最大数量的连接事件，且允许从机延迟，如果从机延迟设置为 0，则有效连接间隔等于实际连接间隔。
从机延迟表示可以跳过的最大事件数。该数字的范围可以从最小值 0（意味着不能跳过连接事件）到最大值 499。最大值不能使有效连接间隔大于 16 秒。

//======平台 CC2640======
//====simple_peripheral=====
// 设置最小连接间隔(units of 1.25ms, 80=100ms)
#define DEFAULT_DESIRED_MIN_CONN_INTERVAL     10// 设置最大连接间隔(units of 1.25ms, 800=1000ms)
#define DEFAULT_DESIRED_MAX_CONN_INTERVAL     20//设置从机延迟
#define DEFAULT_DESIRED_SLAVE_LATENCY         0//设置监控超时时间，这个时间里面，从机和主机没有发生交互关系，则认为两个是断开的。
#define DEFAULT_DESIRED_CONN_TIMEOUT          1000...uint16_t desiredMinInterval = DEFAULT_DESIRED_MIN_CONN_INTERVAL;uint16_t desiredMaxInterval = DEFAULT_DESIRED_MAX_CONN_INTERVAL;uint16_t desiredSlaveLatency = DEFAULT_DESIRED_SLAVE_LATENCY;uint16_t desiredConnTimeout = DEFAULT_DESIRED_CONN_TIMEOUT;...//最小的连接间隔GAPRole_SetParameter(GAPROLE_MIN_CONN_INTERVAL, sizeof(uint16_t), &desiredMinInterval);//最大的连接间隔GAPRole_SetParameter(GAPROLE_MAX_CONN_INTERVAL, sizeof(uint16_t), &desiredMaxInterval);//从机潜伏期GAPRole_SetParameter(GAPROLE_SLAVE_LATENCY, sizeof(uint16_t), &desiredSlaveLatency);//从机超时时间GAPRole_SetParameter(GAPROLE_TIMEOUT_MULTIPLIER, sizeof(uint16_t), &desiredConnTimeout);...
