图像处理
1.图像、图像处理
图像：凡是人类视觉上能感受到的信息都可称为图像。
图像处理：利用计算机将对图像进行去除噪声、增强、复原、分割、提取特征等的理论、方法、技术。
2.模拟图像、数字图像
模拟图像：如光学图像、照相图像、电视图像等。
优：处理速度快。
劣：精度、灵活性差、不易查找和判断。
模拟图像经过离散化处理成为数字图像。
数字图像：一个经过等距离矩阵网络采样，对幅度进行等距离间隔量化的二维函数。
3.目的、基本特点
目的：
1.提高图像视觉质量、以赏心悦目
- 去噪、改变亮度颜色
- 增强某些成分，抑制某些成分
- 对图像进行几何变换
2.提取图片中包含的某些特征信息、便于计算机分析
a.用作模式识别、计算机视觉的预处理
b.频域特征、灰度/颜色特性、边界/区域特性、纹理特性、形状/拓扑特性、关系结构等
3.对图像数据进行变换，编码、压缩、便于图像存储和传输。
特点：
- 处理精度高，再现性好
- 易于控制处理效果
- 处理的多样性
- 数字图像中各像素间相关性和压缩潜力大
- 图像处理数据庞大
- 占用频带较宽
- 图片质量评价受主观因素影响
- 图像处理技术综合性强
4.涉及领域、门类
涉及领域:通信技术、计算机技术、电子技术、电视技术
门类：
- 医疗
- 识别
- 零件检测
- 卫星图像
5.内容
- 图像数字化
- 图像几何变换
- 图像重建
- 图像变换
- 图像分析
- 图像增强
- 图像复原
- 图像隐藏
- 图像编码
6.图像质量
1.亮度
2.对比度（最大亮度／最小亮度）
3.尺寸
4.大小
5.细微层次（模糊）
6.颜色饱和度
7. 图像存储与格式
1. BMP（BitMaP）格式
2. GIF（Graphics Interchange Format）格式
3. TIFF（Tagged Image Format File）格式
4. JPEG（Joint Photographic Expert Group）格式
8.图像坐标变换
1.旋转
2.尺度（缩放）
3.平移
4.错切
5.反射
6.投影
7.反变换
8.1 旋转
原理：绕原点逆时针旋转θ度角的变换公式是x′=x cosθ − ysinθ与y′=xsinθ+ycosθ，在二维空间中用矩阵表示为：
但是为了可以表示仿射变换，需要使用齐次坐标，常见的矩阵变化都是在三维下进行的，在矩阵中增加一列与一行，除右下角的元素为1外其它部分填充为0，通过这种方法，所有的线性变换都可以转换为仿射变换。此时旋转矩阵如下所示
仿射变换：包含平移及线性映射，为了使矩阵乘法可同时实现这两个功能，需要所有向量在其末端扩长 “1”且所有矩阵都于底部添加一排零，右边扩长一列转换向量，及右下角添加一个 “1”。
MATLAB实现
clc;clear;close all;
%% image rotate
img = imread('/Users/Documents/MATLAB/lena.jpg');
rotateImg = imrotate(img,30);
figure;
subplot(1,2,1),imshow(img);
subplot(1,2,2),imshow(rotateImg);
效果可以看到图像逆时针旋转了30度
简单解析
打开matlab中imrotate函数源码，在命令行敲
type imrotate
找出关键信息可以看到，图像旋转利用矩阵旋转实现，旋转矩阵为tform
tform = affine2d([cosd(ang) -sind(ang) 0; sind(ang) cosd(ang) 0 ; 0 0 1])
B = imwarp(A,tform,method,'OutputView',Rout, 'SmoothEdges',true);
8.2尺度（缩放）
基于上文,即坐标变换通常3x3大小的矩阵完成,对矩阵中的每一点生成[x,y,1]三维向量与变换矩阵相乘，便得到新矩阵，大多数图像几何变换都基于矩阵完成，用字母表示为从A到I，如下图。
对于缩放有
8.3平移
8.4错切

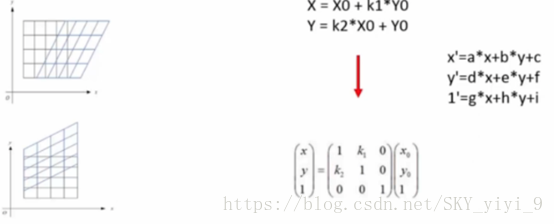

错切常分为x轴错切或者y轴错切，平行于x轴的切变为x′=x+ky与y′=y，
平行于y轴的切变为x′=x与y′=y+kx,矩阵实现参考下图（不是很懂）
8.5反射
二维反射变换如下，三维的基于上文变为增广矩阵即可。
8.6投影
8.7反变换
9.采样与量化
大多数传感器(如CMOS)的输出是连续信号波形,为了产生一幅数字图像，需要把连续的感知数据转化为离散的数字形式,这包括两种处理:取样和量化。
取样(Sampling):图像函数定义域(空间坐 标)的数字化。
量化(Quantization):图像函数值域(灰度值) 的数字化。
采样：采样通常为求每个像素对应区域内的积分均值，实际中，模拟信号都是电流\电压值，经过A／D转换为数字信号，具体可参考VB工业编程。

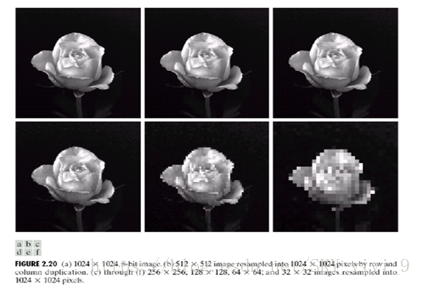

采样点越多，数据量越多，图像越清晰

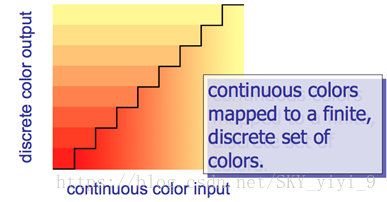

量化：量化常分为2^m，m=8最常见，即把模拟信号最大最小值中分段量化

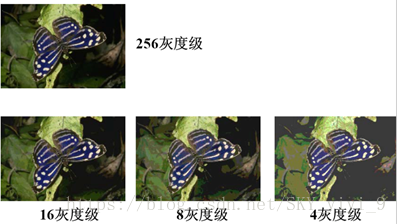

量化阶数越高，视觉效果越好
10.像素、邻域、距离
像素
像素定义类似与眼球的杆状体，每张图片都是像素点的集合，常见的显示器描述就是以像素为单位，例如”640乘480”，它有横向640像素和纵向480像素（就像VGA显示器那样），因此其总数为640 × 480 = 307,200像素（30.72万像素）。
数字图像均由像素点构成，依据坐标原点位置的不同常分为两类，每个像素点标示为I(r,c)或f(x,y)。
灰度图像的值域I是一个一元标量: I=greylevel
彩色图像的值域I是一个多元向量: 如I=(r,g,b)
每一个像素所能表达的不同颜色数取决于比特每像素（BPP,bit per pixel）。这个最大数可以通过取2的色彩深度次幂来得到。例如，常见的取值有
8 bpp：256色 “8位”；
16 bpp：216=65,536色 “高彩色”；
24 bpp：224=16,777,216色 真彩色 “24位色”；
32 bpp：224 +28 全彩
电脑领域较常见的32位色并不是表示232种颜色，而是在24位色基础上增加了8位（28=256级）的灰阶，因此32位的色彩总数和24位是相同的，32位也称为。
（注：对于超过8位的深度，这些数位就是三个分量（红绿蓝）的各自的数位的总和。一个16位的深度通常分为5位红色和5比特蓝色，6比特绿色。24位的深度一般是每个分量8位。
一张普通图片的像素点如下图所示：
注：
1.用matlab以矩阵形式读入即可查看图片属性，常见为8位灰度或者3通道RGB24位彩色图
2.人眼只能分辨1000种颜色
邻域
4邻域：像素p(x,y)的4邻域是:(x+1,y);(x-1,y);(x,y+1);(x,y-1)
用N4(p)表示像素p的4邻域
D邻域：像素p(x,y)的D邻域是:(x-1,y-1);(x-1,y+1);(x+1,y+1);(x+1,y-1)
用ND(p)表示像素p的D邻域
8邻域：4邻域的点+ D邻域的点
用N8p表示像素p的8邻域
N8p = N4p + NDp
连通性
对于灰度值在V中的像素p和q，如果q在集合N4p中，则称这两个像素是4连通的,8联通与此类似
距离
像素间的距离分为三种
- 欧几里得距离(Euclidean distance)
- D4距离或城市距离(Manhattan distance)
- D8距离或棋盘距离（Chessboard distance）
欧式距离：在欧氏距离定义下，具有与(x,y)距离小于等于某个值r的像素是:包含在以(x,y)为圆心，以r为半径的圆。像素p(x,y)和q(s,t)间的欧氏距离定义如下
城市距离：像素p(x,y)和q(s,t)间的城市距离定义如下:
具有D4 = 1的像素是(x,y)的4邻域,具有与(x,y)距离小于等于某个值r的那些像素形成直角菱形
棋盘距离：像素p(x,y)和q(s,t)间的 D8距离定义如下:
具有与(x,y)距离小于等于某个值r的那些像素形成正方形,具有D8 = 1的像素是(x,y)的8邻域
路径
一条从具有坐标(x,y)的像素p,到具有坐标(s,t)的像素q的路径，是具有坐标(x0,y0),(x1,y1),…,(xn,yn)的不同像素的序列。其中，(x0,y0) = (x,y)，(xn,yn) = (s,t)，(xi,yi) 和(xi-1,yi-1)是邻接的，1≤ i ≤ n，n是路径的长度。
如果(x0,y0) = (xn,yn) ,则该路径是闭合路径。可以用定义连通的类似方法定义4-路径和8-路径。
11. 图像显示
抖动技术：误差抖动常用在图像／视频压缩中，用来降低色彩的深度。如下图所示，256级（8bit）灰度过度 【图二】将图一转换成16级（8bit）灰度（高4位不变，低4位置0） 【图三】将图一用误差扩散法转换成16级灰度。
可看出图3效果好于图2
