烟感器设备接入AWS IOT的一种方法

      最近和同事一起做了一个烟感器接入 AWS IOT 的Demo ，遇到一些问题，想记录下来，以备日后查阅。

需求：

1. 烟感器（WIFI方案）接入AWS IOT core 平台，APP端也接入AWS IOT 端。

2. 烟感器收发消息数据（jason格式）通过AWS IOT 与APP互动。

3.APP端可以控制烟感器端状态，并获取烟感器端的history Data.

环境：

1.device 端是使用的Free RTOS，下载AWS IOT 嵌入式C sdk

2.APP端 是IOS ，用的objective-C 开发。

3.注册AWS 账号（注意是Global Account），选择地域。

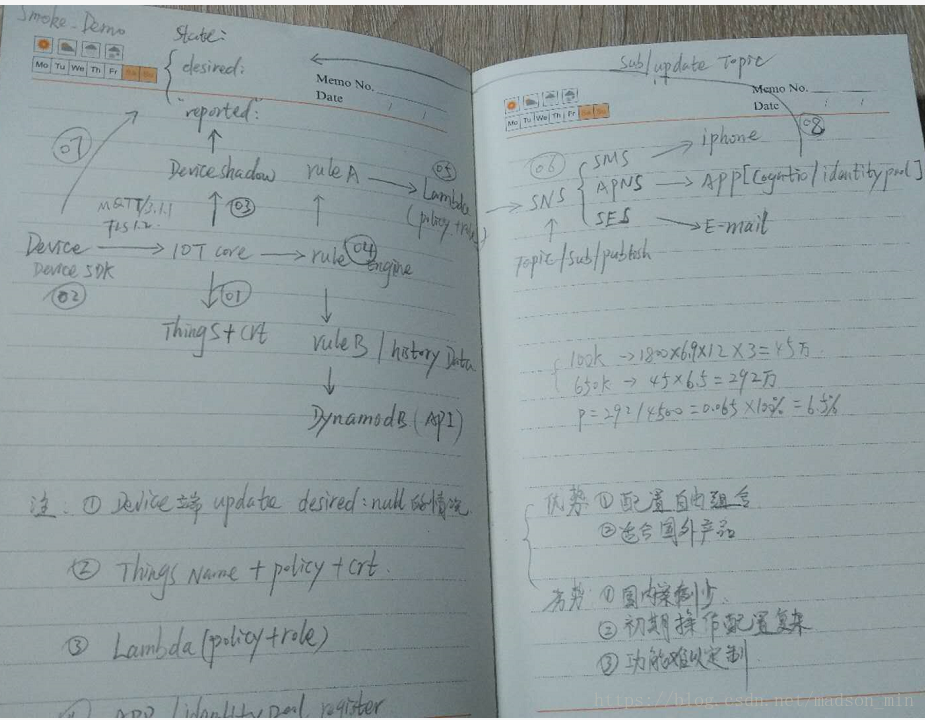

架构示意图：

一些要点：

1. 基于MQTT 3.1.1协议 通过Subscribe/Publish 进行消息订阅和发布。

2.以 $aws/*  开头的是AWS 预留主题$aws/things/SmokeSensor_Demo/shadow/update

3. 创建Things +Policy +Crt  注意policy 的权限设置。

一些实验：

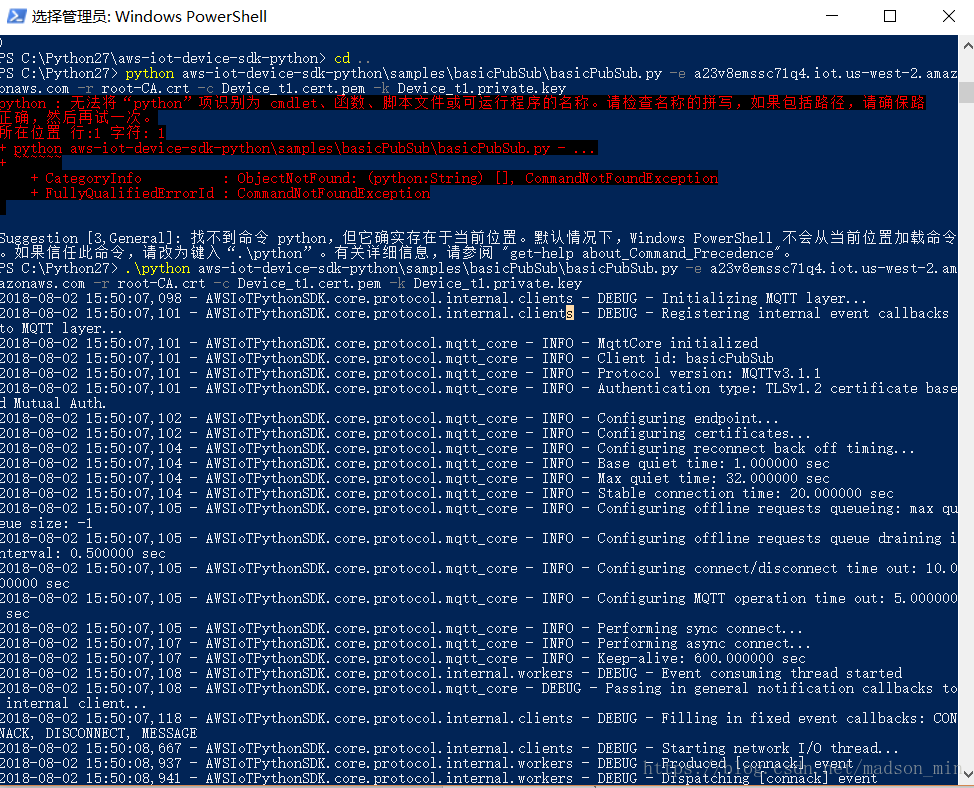

1. https://aws.amazon.com/cn/iot-core/getting-started/#kits     模拟Device接入AWS IOT

步骤：

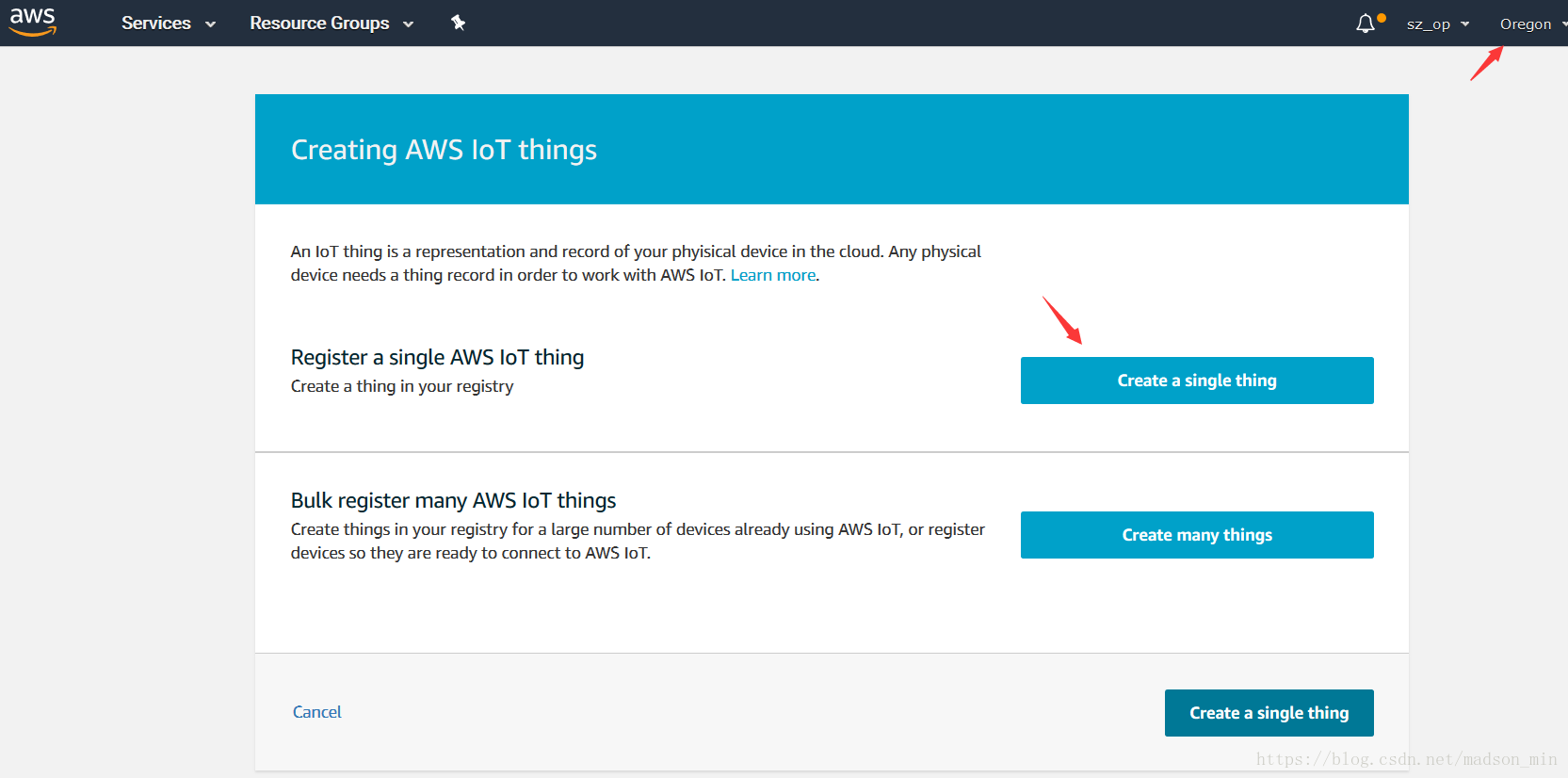

1. 在AWS IOT 端创建Things +Policy +Crt ，并将root-CA,  Things.pem.crt ,Things.private.pem 下方给Device 端。

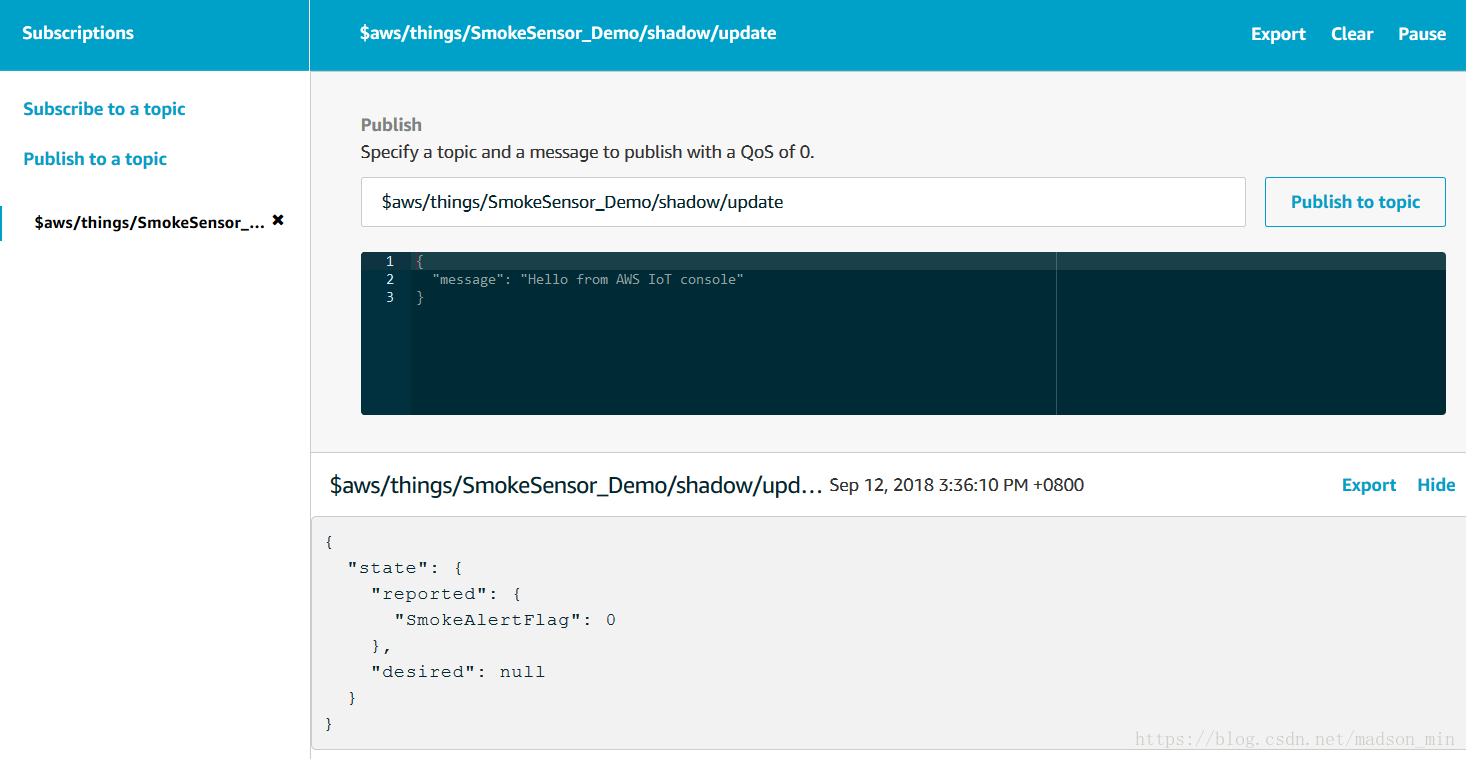

 2. Device 端配置接入。可以在此验证接入状态：

3. APP 端 通过AWS Cognito 的Identity pool 进行身份认证，然后调用AWS 的Device shadow RestfulAPI 进行subscribed/Publish .

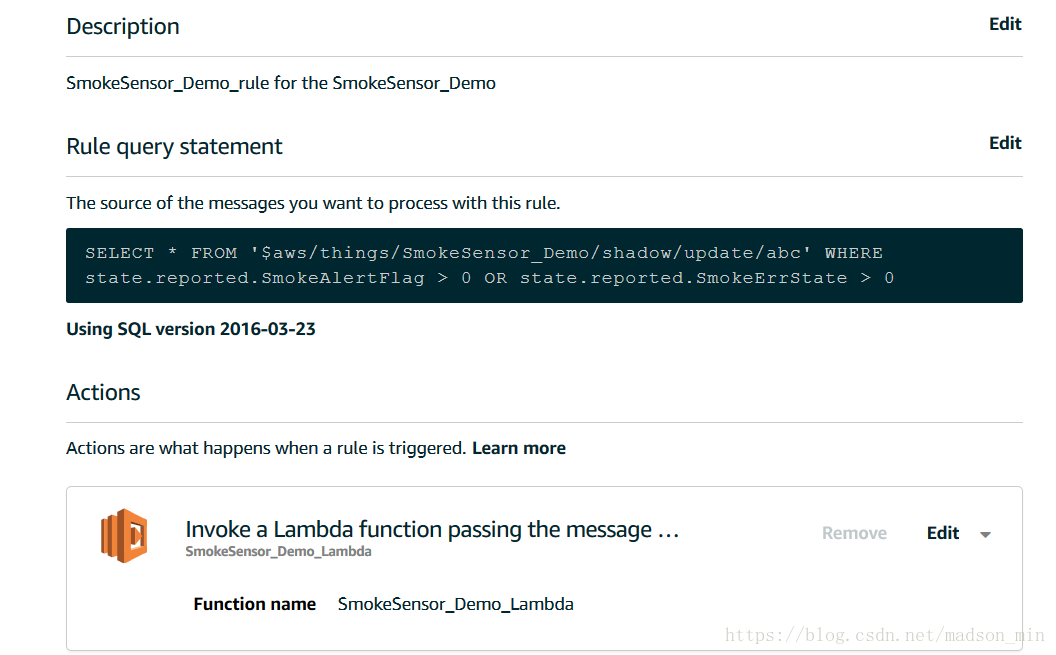

4.  在Rule Engine 中进行操作，数据流：Device-->AWS IOT--->Rule --->Lambda---->SNS(Topic)--->APP(SMS/SES/APNS）

5. Lambda 配置示例：

console.log('Loading function');
    // Load the AWS SDK
    var AWS = require("aws-sdk");

    // Set up the code to call when the Lambda function is invoked
    exports.handler = (event, context, callback) => {
        // Load the message passed into the Lambda function into a JSON object
        var eventText = JSON.stringify(event, null, 4);

        // Log a message to the console, you can view this text in the Monitoring tab in the Lambda console or in the CloudWatch Logs console
        console.log("Received event:", eventText);



        // Create a string extracting the click type and serial number from the message sent by the AWS IoT button
        var messageText = " CODensity is: " + event.state.desired.CODensity + "   BatteryCapacity is: " + event.state.desired.BatteryCapacity ;
        //CODensity is: undefined   BatteryCapacity is: undefined


        // Write the string to the console
        console.log("Message to send: " + messageText);

        // Create an SNS object
        var sns = new AWS.SNS();

        // Populate the parameters for the publish operation
        // - Message : the text of the message to send
        // - TopicArn : the ARN of the Amazon SNS topic to which you want to publish
        var params = {
            Message: messageText,
            TopicArn: "arn:aws:sns:us-west-2:71******1465:lambda-x-account"
         };
         sns.publish(params, context.done);
    };

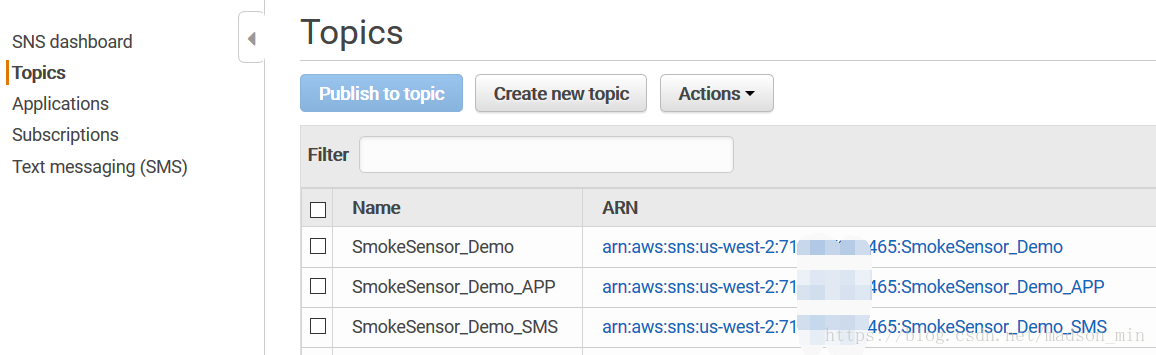

6. Topic  示例:

7. device 端update 到"Reported": 字段 ，APP端从Reported 字段获取信息，并通过修改Desired 字段的参数值 来控制device 端的状态 。 device 端通过Subscribed  $aws/***/update/delta 来获取app端修改的值，然后在update 新的值 给Reported 字段。并重置Desired：null
