基于4*4Torus结构的一级Cache的一致性协议的提案

1.引言

在共享内存的多处理器系统中，Cache结构可以将共享存储空间的数据缓存在本地，加速处理器获取数据的过程，但是由此也会带来严重的数据不一致现象。为了保证多处理器并行工作的正确性，高效的Cache一致性协议是必须的。

目前在多处理器系统中，较为典型的Cache一致性协议主要有监听法、目录表发、Token协议和Hammer协议[1]。这四种协议在不同情况下各有不同的优势，同时也存在比较明显的缺陷。因此，研究人员在此基础上提出了多种改进型协议。

2.Cache一致性协议概述

监听法通过共享总线向片内所有处理器进行消息广播，并需要时刻监听总线事务来更新本地数据的一致性状态，较为通用的有MESI和MOESI协议。但是监听法依赖于总线的完全顺序性，在处理器单元数较多时总线争用较为严重，且无法直接应用于无序互联结构，如Torus结构；且请求时需要向全体处理器单元广播消息，导致总线上通信量较大。

目录协议对共享存储器中的数据块设置目录项以跟踪、记录其状态信息，只需对需要的节点进行点对点通信而不需要广播消息。根据目录项的位置，可以分为集中式目录表法（Tang方法）和分散式目录表法[2,3]。依据目录项存储内容，可以分为全映射法、有限目录法和链式目录法。目录表法会增大Cache缺失延迟，并额外占用存储空间。有研究人员提出了一种使用两级目录的Cache一致性协议以减少额外存储[4,5]，但在4*4Torus网中，使用两级目录并不能减少目录项占用的存储空间。

Token协议将一致性协议分为正确性框架和性能策略两层。正确性框架中的Token计数策略通过令牌的持有保证执行的安全性，持续性请求避免现象的发生。而在性能策略层可以选择高性能的协议来提升效率[6]。

3. 系统结构和基本思想说明

       本文基于4*4的Torus结构，借鉴Token的计数机制，对分散的全映射的目录表法的做了一些变动，提出了一种Cache一致性协议。

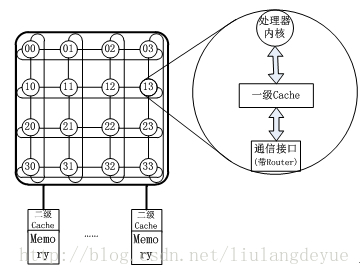

       本文所提出的Cache一致性协议所适用的多处理器系统结构如图2-1所示：使用4*4Torus结构作为互连结构连接16个处理器单元，每个处理器单元包含相连的处理器内核、一级Cache和通信接口。同时，互连结构与分散共享的内存（具有一致的地址空间）相连，该内存即为Home Memory。

图2-1

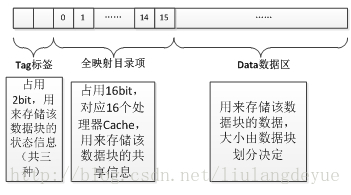

同时，需要对内存数据存储方式进行改动，为数据块添加特定标记位，具体见图2-2。数据块的前两bit用作状态标签，有00、01、10三种状态。接下来16bit用于存储对应16个处理器Cache的共享信息，如果对应的Cache保存有可用副本则设置为1，否则设置为0。最后在数据区存放数据。

图2-2

       之所以使用全映射目录而不是采用有限目录或者链式目录，因为对于16个处理器的系统，有限目录法和链式目录都无法减少目录项所额外消耗的内存空间，同时全映射法又可以很好的找到对应的Cache。且使用分散共享的Memory和分散式目录项可以有效减少目录查询所造成的时间延迟。

4、协议内容详述

       协议共使用三种状态：

       Invalid（00）：该数据块不可用；

       Owner（01）：该数据块是系统中唯一一个可用数据块，其他副本皆不可用，且与内存中数据不一致。

       Share（10）：该数据块可用且系统中可能存在与该数据块相同的可用副本，且与内存中的数据一致。

在内存中，每个数据块标志位初始值为10（Share），且只可能存在Share和Invalid两种状态。

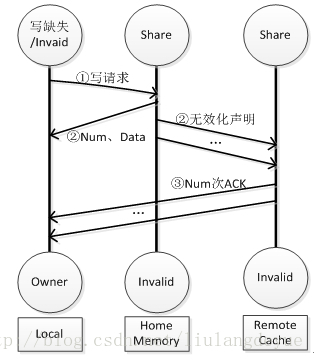

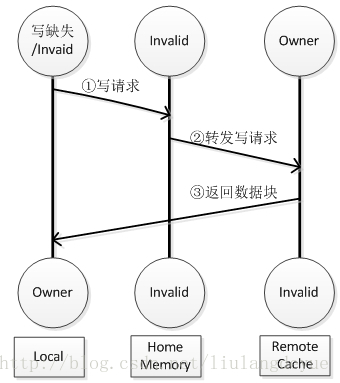

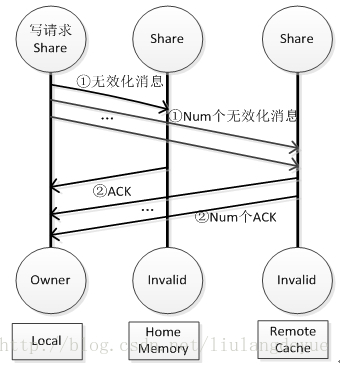

当本地CPU写时，如果Cache未命中，或者命中后数据块标志位为Invalid，则向Home Memory发出写请求。Home接收到写请求后，查找该数据块的标志位。如果该数据块的状态为Share，则直接向请求CPU返回数据、共享副本的数量值（Num），然后向其他共享者发送无效化消息，其他Cache将各自的副本置无效化后向请求者发送ACK，当请求者接受到Num个ACK后，将数据块的状态置为Owner，开始进行写操作。具体流程可见图3-1。如果该数据块的状态为Invalid，则检查目录项，向拥有者转发写请求信息，之后Owner将所有权转移给请求者。具体流程可见图3-2。如果Cache命中且状态为Owner，直接进行写操作即可。如果Cache命中，且状态为Share，则检查目录项，向其他所有共享者以及Home Memory发送无效化信息，获得ACK之后置为Owner状态，之后进行写操作，具体流程可见图3-3。

图3-1

图3-2

图3-3

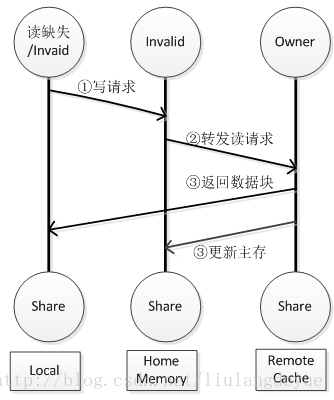

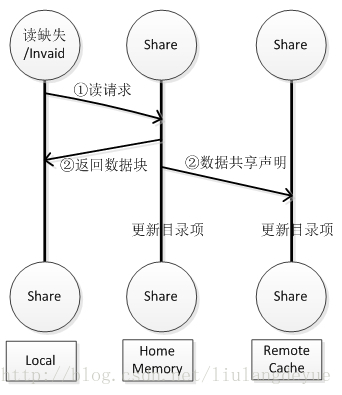

当本地CPU读时，如果Cache未命中，或者命中后标志位为Invalid，则向HomeMemory发出读请求。Home接收到读请求后，查找该数据块的标志位。如果该数据块的状态为Share，则直接向请求者返回数据，置请求者状态为Owner，开始进行写操作，同时向其他共享者发送新共享消息以修改目录项。具体流程可见图3-4。如果该数据块的状态为Invalid，则检查目录项，向拥有者转发读请求信息，之后Owner将状态设置为Share，将数据发送给请求者，同时更新Home Memory。请求者接受到数据后即可进行读操作，具体流程可见图3-5。如果Cache命中且状态为Owner，直接进行读操作即可。如果Cache命中，且状态为Share，直接进行读操作即可。

图3-4

图3-5

在整个协议中，整体的状态迁移过程可以用图3-6来说明。其中，RW和RR分别代表其他处理器写操作和其他处理器读操作；LR和LW分别代表本地处理器读操作和本地处理器写操作。

图3-6

       综上所述，该协议的处理流程、状态转换和通信方式彼此是统一、自洽的，可以通过正常的状态转移和通信保证Cache的一致性。

5、协议评价和总结

       本文所提出的Cache一致性协议针对4*4Torus的互连结构，以分散式全映射目录表法为基础，并借用了Token协议中Token计数机制，即当需要进行写操作而本身Cache的状态不为Owner时，需要获得所有其他拥有者的无效化应答，才可以进行写操作。

       同时，本文所提出的一致性协议在维护Cache数据块一致性的同时，也保证有效数据块中目录项的一致性，同时借助本文协议中所设计的处理流程，对于所有可遇状况中的一半可以在第二步获取到所需要数据，少于基础目录表法的三步，同时使用分散目录表法减少了目录查询延迟。因此本文所提出的方法的数据缺失延迟多于监听法，但少于基础目录表法。当然，本协议可以直接用于Torus等无序结构，而监听协议不可以。

       当然，本方法会占用一定的存储空间，若一个数据块存放的数据量为16Byte，那么该方法造成的额外内存消耗为12.3%左右，是可以接受的，但是如果处理器的数目增加，会导致占用量迅速上升，也就是说该方法的扩展度有限。

       当然，本文提出的一致性协议并没有经过仿真实验，并且可能存在一些瑕疵，具体的效果有待验证。
