TTY设备原理

1.文章概述

TTY mode是一种专为听力 & 语言障碍人士设置的一种模式，该模式下可以将audio数据和文字数据之间相互转化，以帮助障碍人士获取或者发出信息，正常交流。

由于该功能需要audio和文字数据的转化，是一种网络通话方式，所以说需要网络方面的支持，而目前在国内是没有这种支持的，所以，国内的手机一般不会开发这个功能，也无法使用该功能。

TTY属于voice范畴，问题一般都是测试环境没搭好或者音频设备没有配置对。但是因为国内没有TTY的环境，因此会比较生疏

2.TTY设备介绍

TTY设备类似一个老式打字机带上一块小显示屏，通过该机器可以将数据从语音和文字间转换，设备和接口样式具体如下：

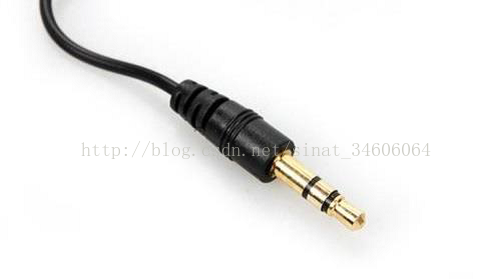

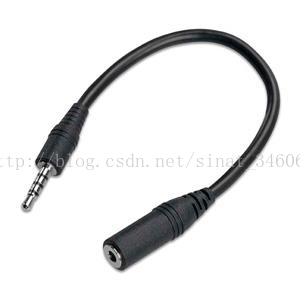

首先TTY设备跟手机连接的是音频耳机线，连接TTY设备端是3段式耳机；但连接手机端必须是4段式耳机，因此需要一个转街头（不是普通的4段式耳机延长线，需要把4段式MIC信号转到TTY设备的3段式耳机的MIC pin），如上图1和图2，最后完整的TTY设备样式图下图3。


3.TTY的使用方法

在通话界面的左上角setting界面，选择Accessibility，就能看到TTY mode选项，在TTY mode中有四个选项设置，表达的意思和使用环境分别如下：

l  OFF：该功能为关闭TTY功能，正常手机都默认是OFF。如果在国内发现只能听，或者只能说的情况，可能是误选成了其余模式，请检查状态栏是否存在TTY标志。

l  FULL：完整模式，该模式下，无法收到声音，也无法从mic传输声音，接受/发送数据都通过TTY设备转化来完成。

l  VCO：只说不听模式，该模式下，用户可以用mic说话输出数据，但无法听到声音，接受方面会被转化成文字信息显示在TTY设备上

l  HCO：只听不说模式，该模式下，用户可以听到声音，但无法从mic输出数据，输出数据是通过TTY设备typing文字传输。

4.TTY逻辑分析

首先在选择TTY设备模式的时候，此时会从上层设置模式到底层，上层在TTYManager.java中有如下逻辑：

   private static int telecomModeToPhoneMode(int telecomMode) {

       switch (telecomMode) {

           case TelecomManager.TTY_MODE_FULL:

                return Phone.TTY_MODE_FULL;

           case TelecomManager.TTY_MODE_VCO:

                return Phone.TTY_MODE_VCO;

           case TelecomManager.TTY_MODE_HCO:

                return Phone.TTY_MODE_HCO;

           case TelecomManager.TTY_MODE_OFF:

           default:

                return Phone.TTY_MODE_OFF;

       }

}

根据用户设置的TTY模式，该函数会返回一个对应模式的值到底层。底层在platform.c中接收到该模式，然后根据模式选择对应的I/O设备，如下代码（仅以input device为例）：

5            if ((adev->voice.tty_mode !=TTY_MODE_OFF) &&

2886               !voice_extn_compress_voip_is_active(adev)) {

2887                switch(adev->voice.tty_mode) {

2888                case TTY_MODE_FULL:

2889                    snd_device =SND_DEVICE_OUT_VOICE_TTY_FULL_HEADPHONES;

2890                    break;

2891                case TTY_MODE_VCO:

2892                    snd_device =SND_DEVICE_OUT_VOICE_TTY_VCO_HEADPHONES;

2893                    break;

2894                case TTY_MODE_HCO:

2895                    snd_device =SND_DEVICE_OUT_VOICE_TTY_HCO_HANDSET;

2896                    break;

2897                default:

2898                    ALOGE("%s: Invalid TTYmode (%#x)",

2899                          __func__,adev->voice.tty_mode);

2900                }

同时会选择suffix的终端设备，在platform_add_backend_name（）函数中，根据模式的选择，和log的确定最后TTY的设备具体名字

171#endif

2172            suffix = "speaker";

2173            break;

2174       case SND_DEVICE_OUT_HANDSET:

2175       case SND_DEVICE_OUT_VOICE_HANDSET:

2176   #ifdef TCT_TARGET_RECEIVER_REVERSE

2177       case SND_DEVICE_OUT_SECOND_HANDSET:

2178       case SND_DEVICE_OUT_VOICE_SECOND_HANDSET:

2179   #endif

2180   #ifdef TCT_TARGET_VOICE_CALL_BMK

2181       case SND_DEVICE_OUT_HANDSET_BMK:

2182       case SND_DEVICE_OUT_VOICE_HANDSET_BMK:

2183       case SND_DEVICE_OUT_SECOND_HANDSET_BMK:

2184       case SND_DEVICE_OUT_VOICE_SECOND_HANDSET_BMK:

2185   #endif

2186            suffix = "handset";

2187            break;

2188       case SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES:

2189            suffix ="speaker-and-headphones";

2190            break;

2191

2192        caseSND_DEVICE_OUT_VOICE_TTY_HCO_HANDSET:

2193            suffix= "TTY";

2194            break;

2195       default:

2196            //suffix = NULL;/*change for thenew process logic of androidM*/

2197            break;

2198   }

2199   ALOGD("%s: after idol4 suffix %s", __func__, (suffix ==NULL)?"NULL":suffix);

2200#endif

2201/*[FEATURE]-Add-END   by kun.guan, 526254, 2015/09/23, add forIdol455*/

2202

2203   if (suffix != NULL) {

2204       strlcat(mixer_path, " ", MIXER_PATH_MAX_LENGTH);

2205       strlcat(mixer_path, suffix, MIXER_PATH_MAX_LENGTH);

2206   }

2207

2208   ALOGD("%s: mixer after append %s", __func__, mixer_path);

2209}

此代码后，该设备命会在设备尾部加上TTY的suffix，值得注意的是，VCO和FULL的suffix是headphones，而HCO的suffix是TTY。而带TTY suffix的设备默认平台上是没有在mixer_paths_mtp.xml中配置的。

然后根据这里的device，在xml中读取对应的patch参数和配置，如果没有的话，需要新配置对应的参数。例如，可以从log（以idol4_bell在HCO失败为例）中确认：



8-08 14:11:53.535 D/msm8916_platform(  536): platform_add_backend_name: b4 idol4suffix NULL

08-08 14:11:53.535 D/msm8916_platform(  536): platform_add_backend_name: after idol4 suffix TTY

08-08 14:11:53.535 D/msm8916_platform(  536): platform_add_backend_name: mixer afterno voicemmode1-call TTY

add_backend的device为voicemmode1-call+ TTY（suffix），同时能确定在TTY的I/O设备为：

08-08 14:11:52.854 V/msm8916_platform(  536): platform_get_output_snd_device: exit:snd_device(voice-tty-hco-handset)

08-08 14:11:52.854 V/msm8916_platform(  536): platform_get_input_snd_device: enter:out_device(0x4) in_device(0)

08-08 14:11:52.854 V/msm8916_platform(  536): platform_get_input_snd_device: exit:in_snd_device(voice-tty-hco-headset-mic)

08-08 14:11:52.854 D/audio_hw_primary(  536): select_devices: out_snd_device(30:voice-tty-hco-handset) in_snd_device(91: voice-tty-hco-headset-mic)

在platform中选择了最终使用的设备后，也可以借此log确定该设备的通路：

[SND_DEVICE_OUT_VOICE_TTY_HCO_HANDSET]= "voice-tty-hco-handset",

……

07    [SND_DEVICE_OUT_VOICE_TTY_HCO_HANDSET] = 37,

然后，系统从device库下的mixer_paths_mtp.xml中寻找对应path的参数配置，如果没有的话，会存在没有声音的情况，其中配置信息需要参考对应设备类似的参数值。

同时，在idol4中，有几点需要注意：



A．在idol4bell中使用了smartpA和HIFI芯片，HIFI会在使用耳机的时候开启，而使用speaker和handset是开启的smartpa。"handset"控制的是smart pa，如下，可以看到RCV和SPK走的都是tfa98xx这个设备的配置

243   <!-- tfa98xx speaker/handset -->

244   <ctl name="TFA98XX_SPK_AMP" value="Off" />

245   <ctl name="TFA98XX_RCV_AMP" value="Off" />

246   <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia1"value="0" />

247   <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia4"value="0" />

248   <ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia5"value="0" />

249   <ctl name="QUAT_MI2S_RX_Voice Mixer CSVoice"value="0" />

250   <ctl name="QUAT_MI2S_RX_Voice Mixer Voice2"value="0" />

251   <ctl name="QUAT_MI2S_RX_Voice Mixer VoLTE"value="0" />

252   <ctl name="QUAT_MI2S_RX_Voice Mixer Voip"value="0" />

253   <ctl name="QUAT_MI2S_RX_Voice Mixer QCHAT"value="0" />

254   <ctl name="QUAT_MI2S_RX_Voice Mixer VoWLAN"value="0" />

255   <!-- tfa98xx speaker/handset end -->

如果想有声音，除了smartpa，还需要AFE中I2S切换正确，可以通过tinymix看看这些节点是否正确，tinymix到的信息如下：

root@idol4:/ # tinymix | grep"TTY"

4   ENUM    1    TTY Mode                                 HCO

130|root@idol4:/ # tinymix | grep"TTY"

4   ENUM    1    TTY Mode                                 FULL

130|root@idol4:/ # tinymix | grep"TTY"

4   ENUM    1    TTY Mode                                 VCO

同时，在mixer_paths_mtp.xm中，具体对HCO模式设备的配置如下：

<path name="voice-tty-hco-handset">

<ctl name="TTY Mode"value="HCO" />

<path name="handset" />

</path>

……

<path name="handset">

<ctl name="TFA98XX_RCV_AMP"value="On" />

</path>

……

<path name="voicemmode1-callTTY">

<ctl name="QUIN_MI2S_RX_VoiceMixer VoiceMMode1" value="1" />

<ctl name="VoiceMMode1_Tx MixerTERT_MI2S_TX_MMode1" value="1" />

</path>

其中，HCO和FULL现在配置的TTY都是走QUIN I2S， 即耳机的通路。而因为TTY设备上无语音输出（类似耳机）的，则这里的配置是不正确的，要改为QUAT_MI2S_RX_Voice来对应RCV和SPK的设备。



B.检查audio path时，注意audiopath在mixer xml以及device id是否正确，且能够有声音，比如HCO-handset的device id为37（在platform.c中确认）的这个设备，里面的参数是否正常SW是无法得知的。具体在通路下的音量和音效，都是由该通路下DSP增益决定，这点可以请HW去重新校验DSP参数确定。



这篇关于【Android】【Audio】TTY设备原理的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
