半导体基础

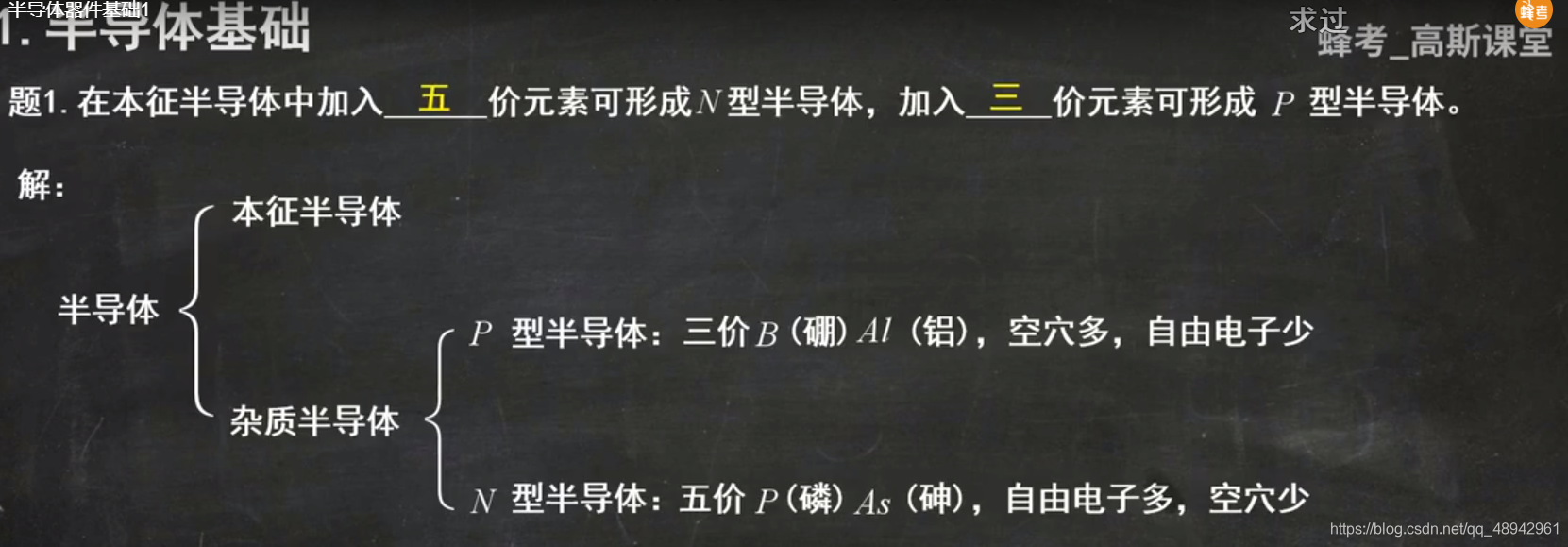

本征半导体 和 杂质半导体

杂质半导体 由 P型: 在本正半导体中加入了3价元素 B或 AL 空穴多 自由电子少
N型: 在本证半导体中加入了5价元素 p 或 As(申);
在这里插入图片描述

载流子

在这里插入图片描述温度对载流子的影响:

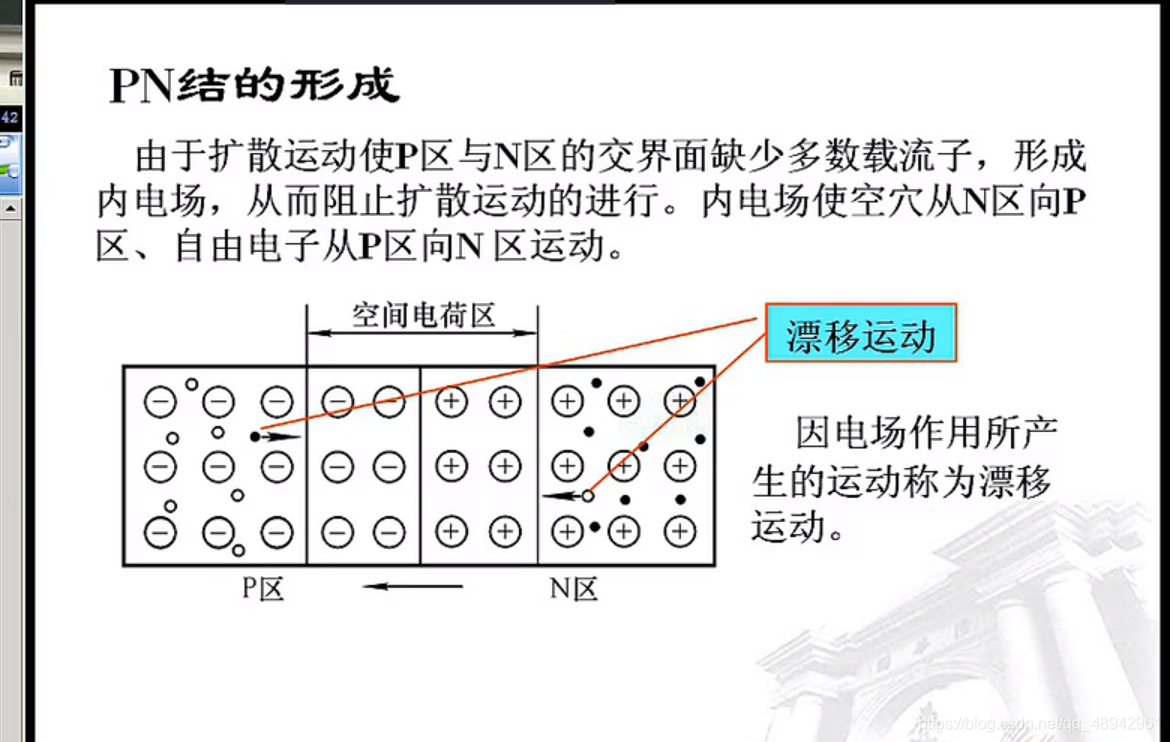

PN结 ,漂移电流 扩散电流

漂移运动 :少数载流子的运动,阻止扩散运动,由内电场产生
**因为飘逸是少子的运动,所以温度升高 空穴和电子数量都增大 ,少子的浓度增大 所以漂移增大 反向饱和电流增大 正向饱和电压减小 **
扩散运动:由PN结的多数载流子的浓度差产生

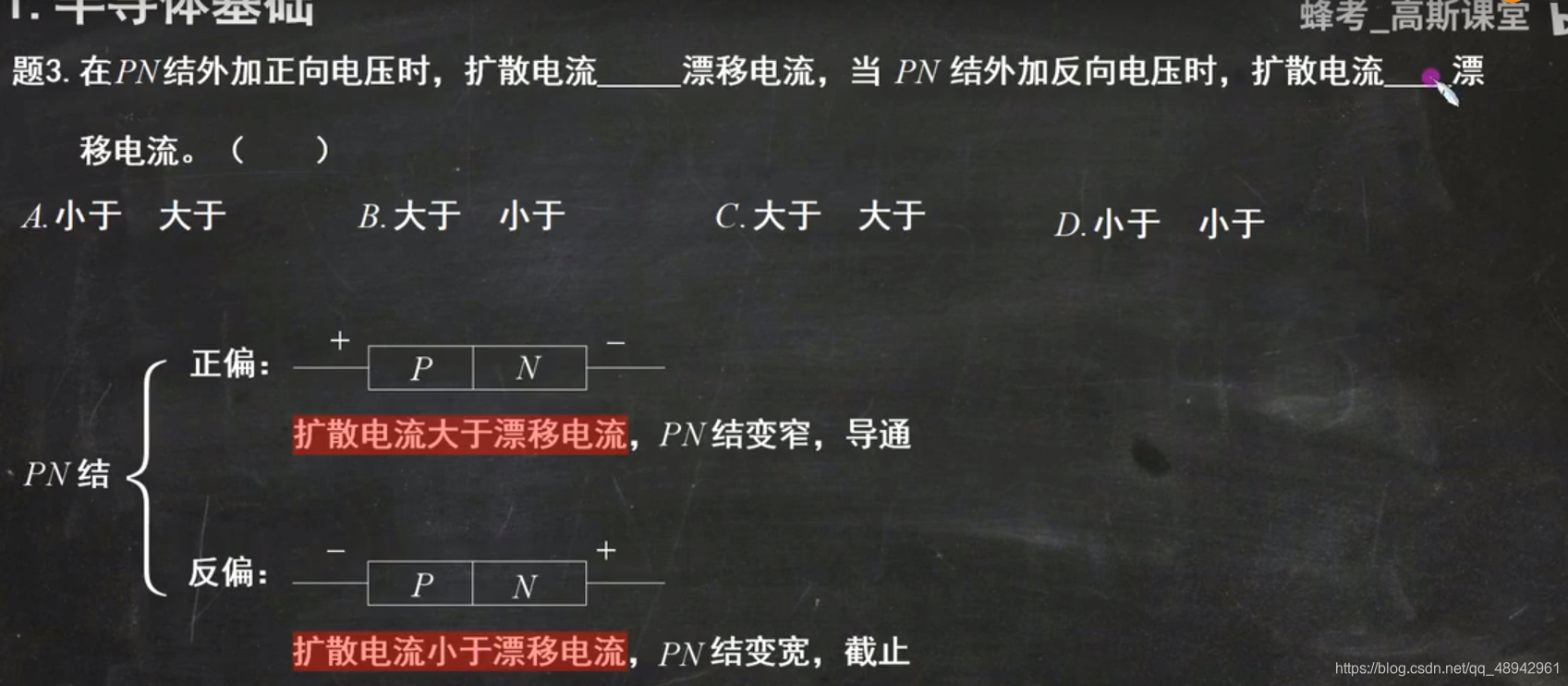

在这里插入图片描述

在这里插入图片描述
答案为B

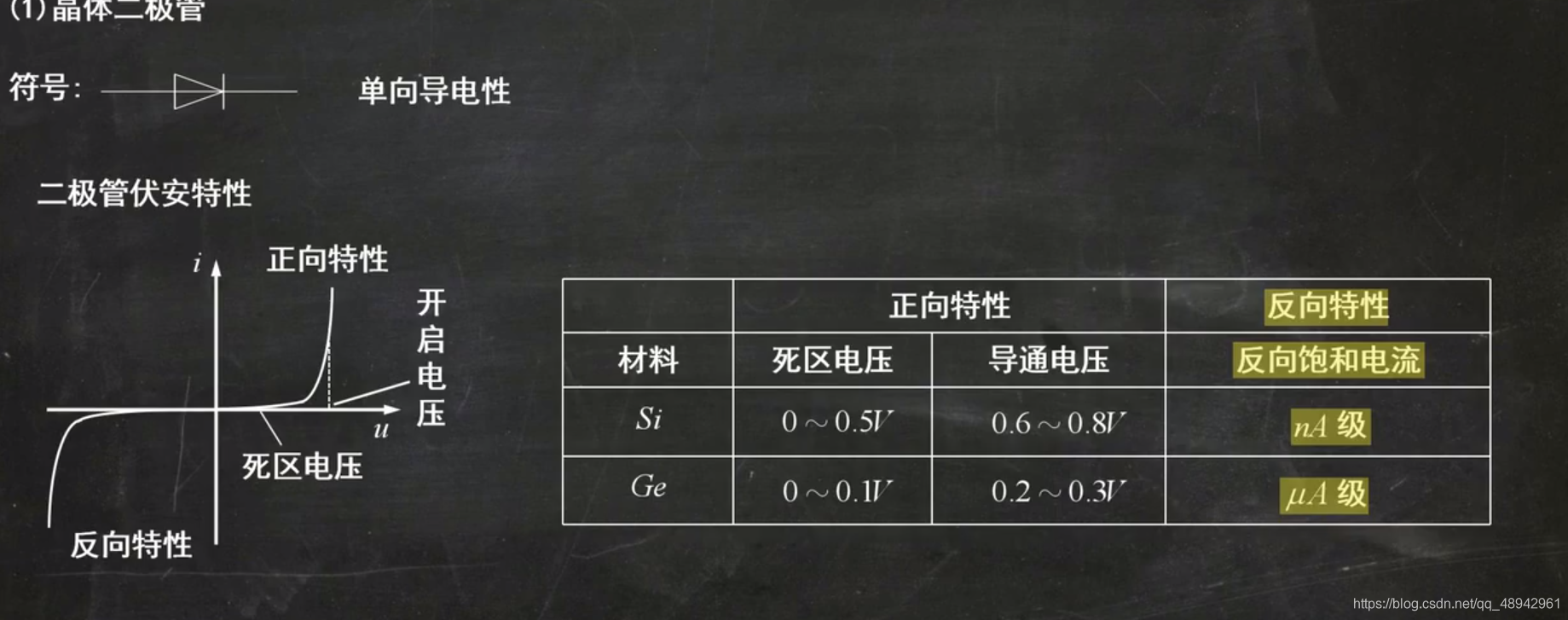

二极管

特点:单线导电性
正向特性:死区电压:增大电压但不产生电流的电压范围 ;开启电压:当电压增加到某个值时 电流急剧增大
反向特性:反向饱和电流:理想二极管反向饱和电流为0,正向死区电压为零
在这里插入图片描述

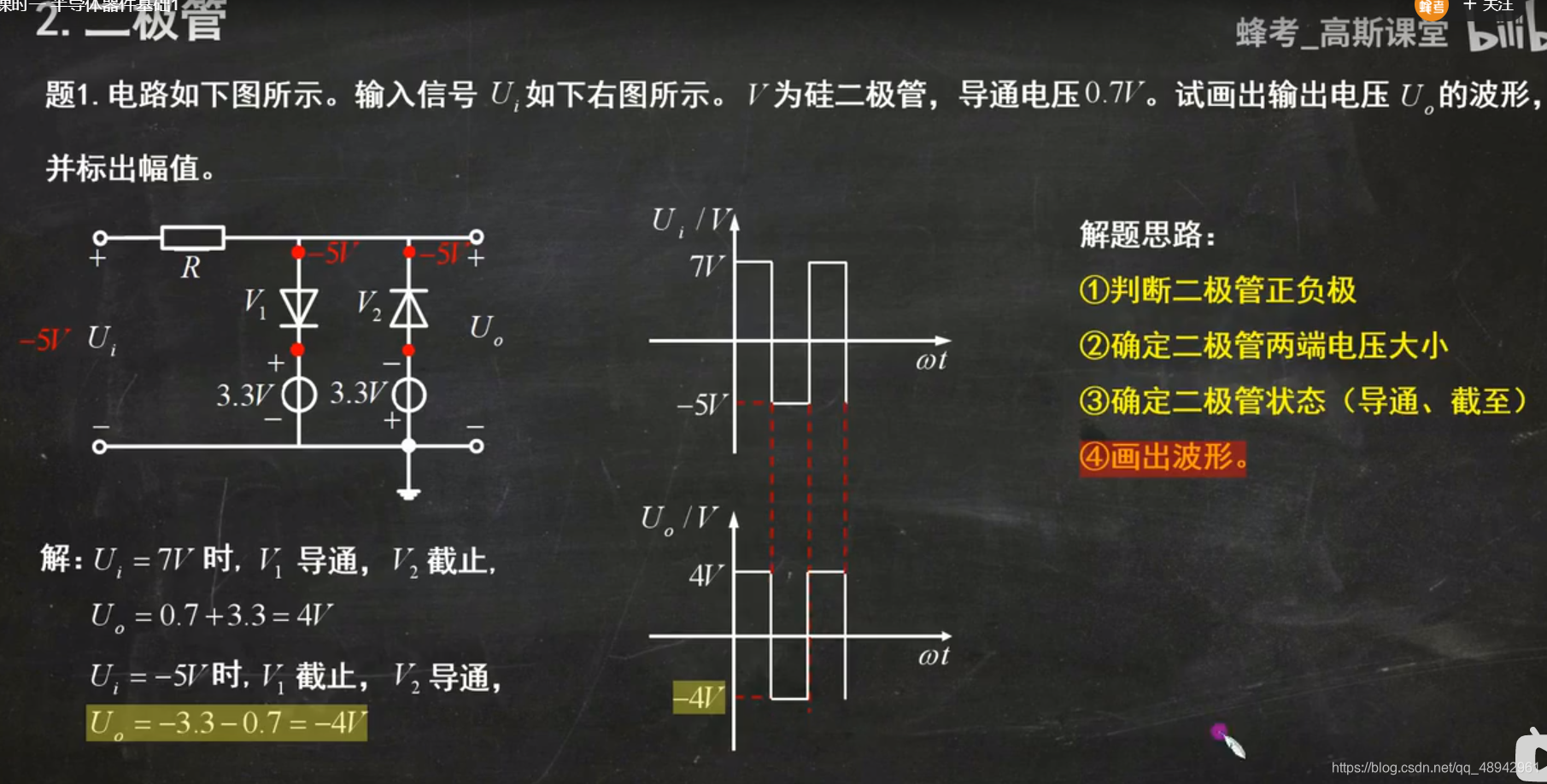

例题一:

在这里插入图片描述

解题步骤:1.半导体是否是理想半导体如果是则电阻为零,导通电压为零 ;如果是硅等半导体就按数值(0.6v)来

2.判断二极管正负极: P级位证 N级为负
3.确定二极管两端电压 :假设不管电阻电压
4.确定二极管状态:如果P极电压大于N级则导通;如果N极电压大于P级则截止
5.判断U0的电压值
、、、、、、、、

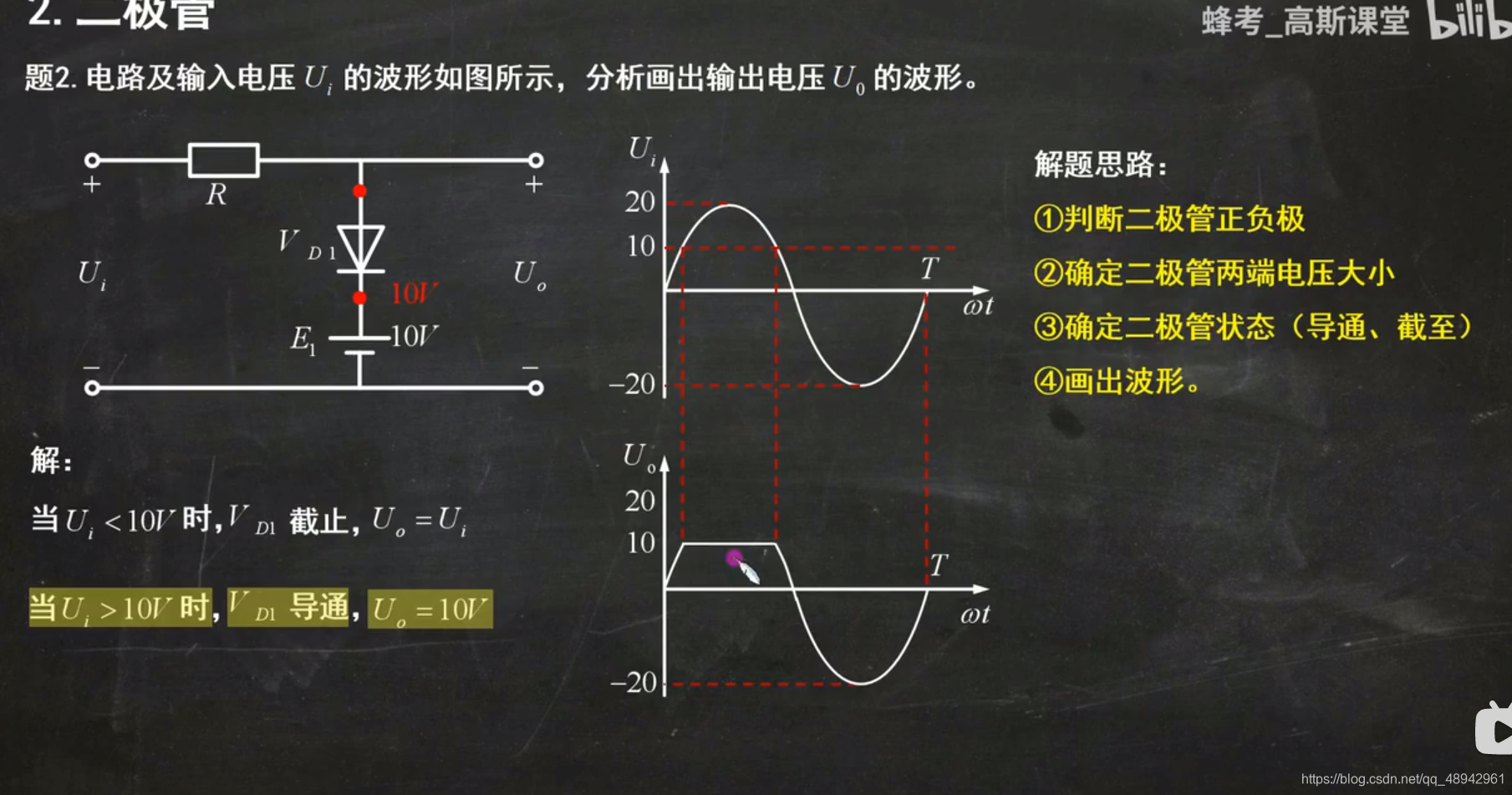

例题二:

在这里插入图片描述

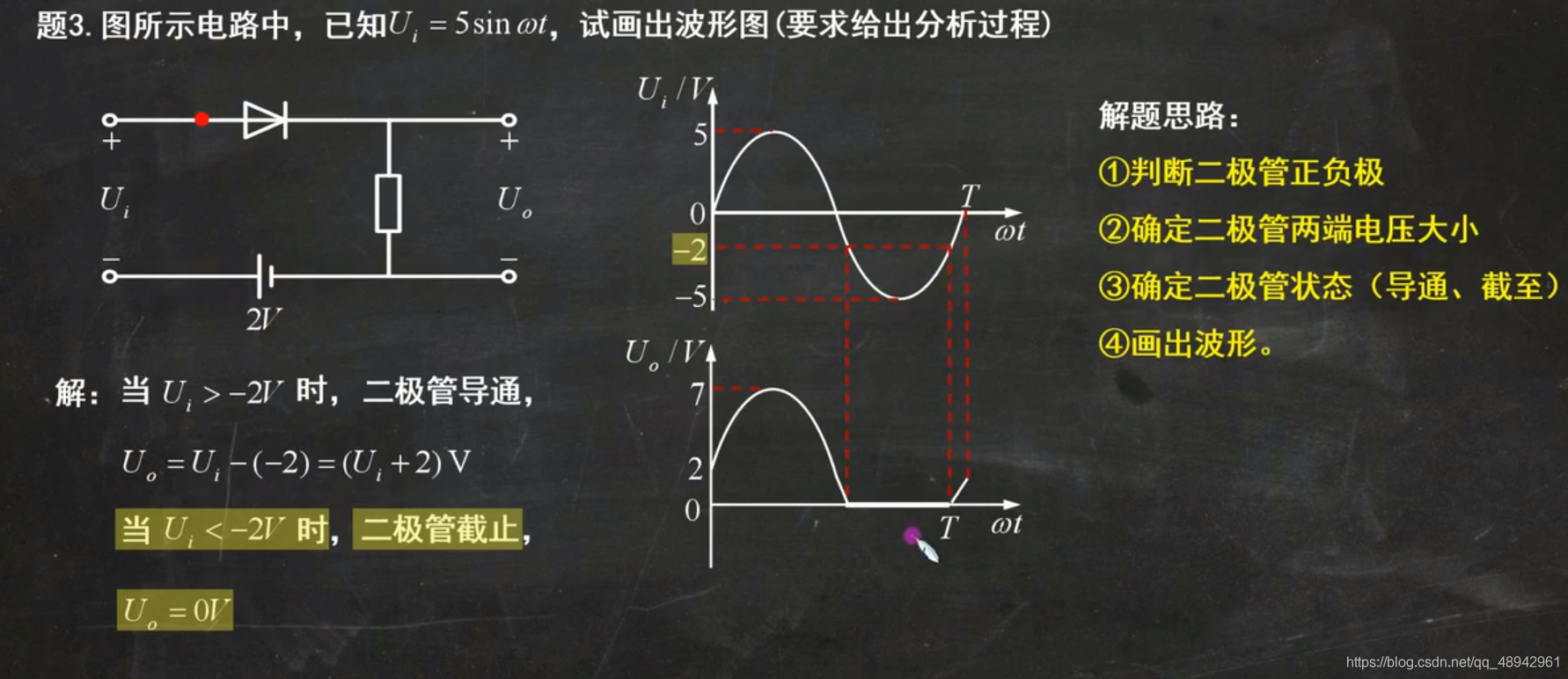

例题三

在这里插入图片描述
、、、、、、、、、、、、、、、、、、、、、、、、、、

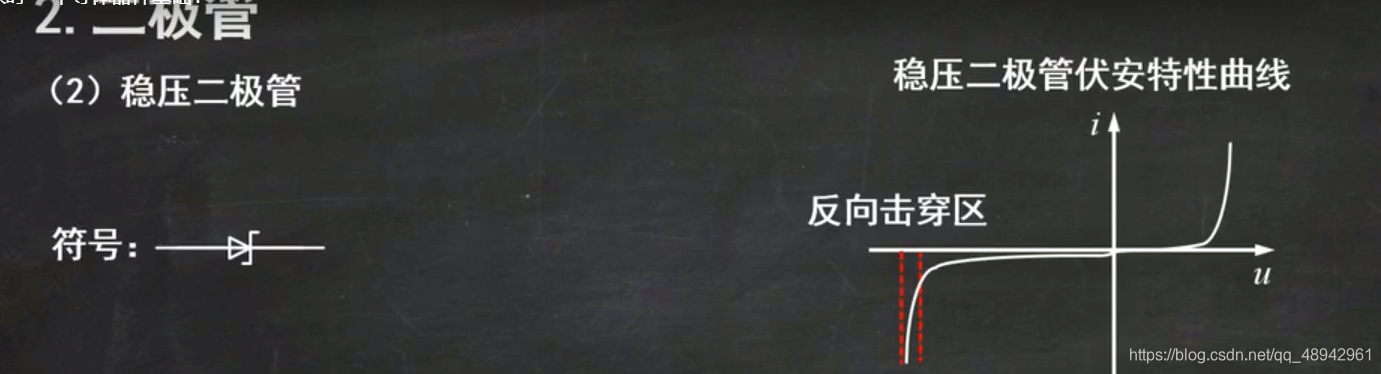

稳压二极管

当加入正向电压时,和二极管的正向特性一样;
反向击穿区:当加反向电压时,当电压增加到某个值时 电压几乎不变但电流 变化很大

在这里插入图片描述
例题一:在这里插入图片描述

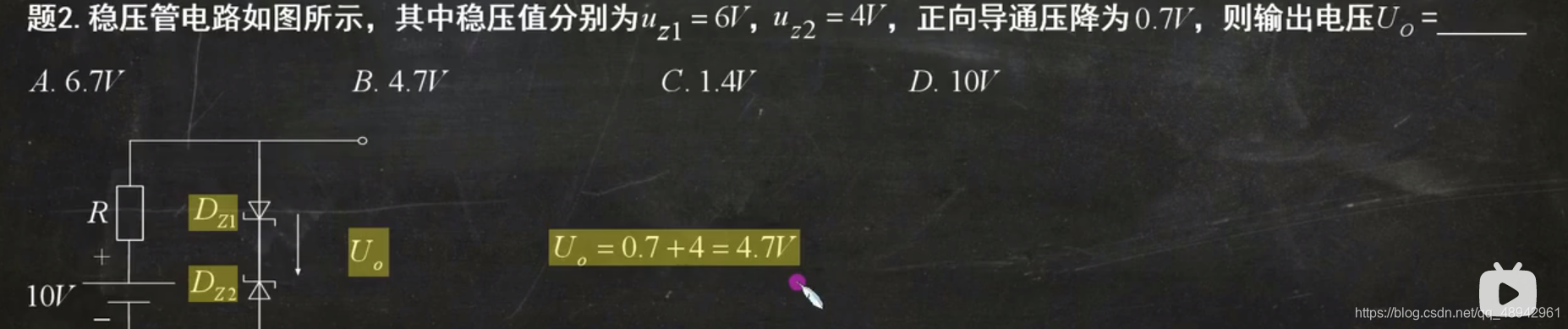

例题二:
在这里插入图片描述
解题思路:Dz1导通所以是导通电压 ,Dz2是反向电压 所以是稳压值
例题三:
在这里插入图片描述
