## 标题 LabView简单通过PLC控制电磁阀
大二做了一个基于LabView的虚拟液压实验台的课题,其中包括了在labview中点击开关按钮就可以控制实验台plc的开关,再将plc输出口与电磁换向阀相连,这样就可以在虚拟界面上做实验,不用到液压台上按按钮来控制阀的开关,现在做完过了一年,结题时间太长,有两年的时间,感觉都快忘完了,正好重拾,边记录,边想着结题报告的细节吧。

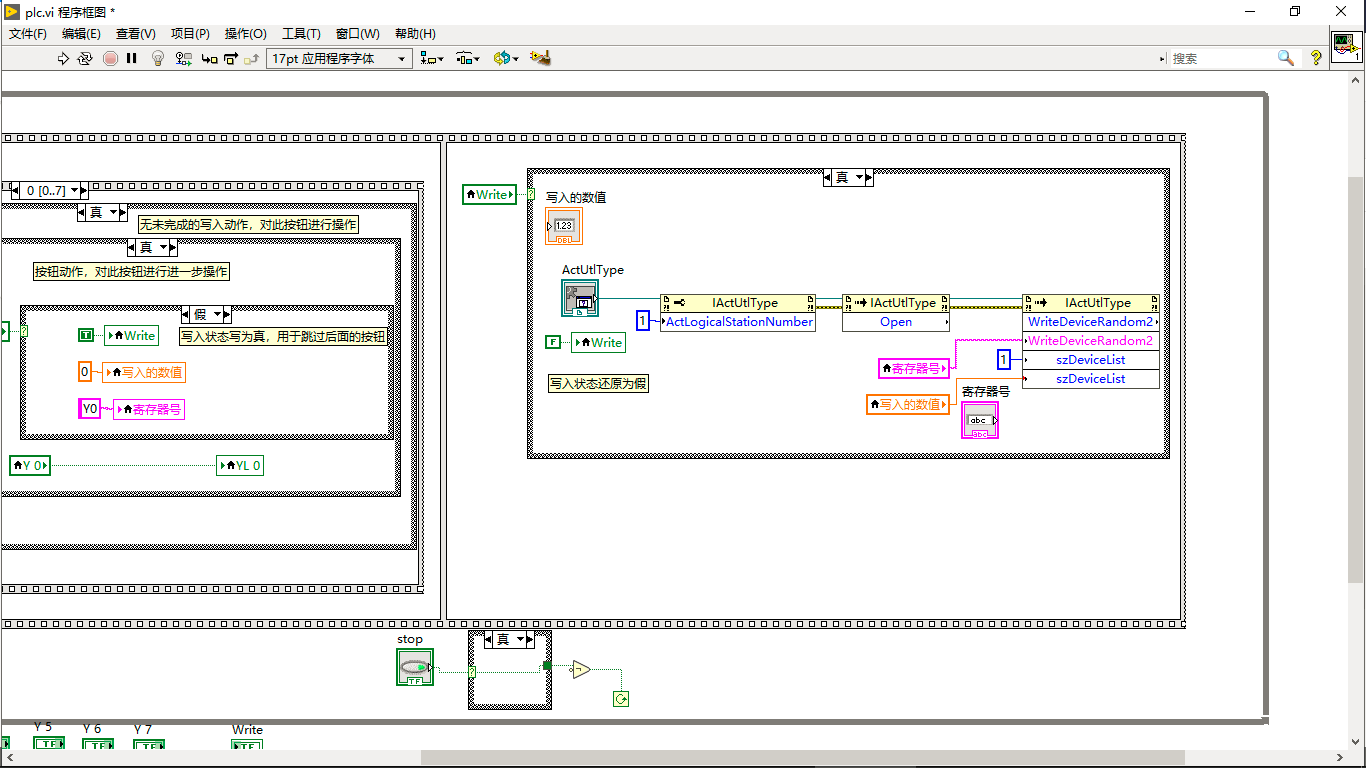

第一步是搞虚拟液压界面,这个以后再写,先写采集数据和控制plc吧。先贴图
YL0-7是指示灯,Y0-7是按钮,平铺式顺序结构,左边就是八个层叠式的,将八个开关分别写出,每个按钮打开后将三个值传递到下一个,并打开指示灯,右边利用了activeX容器(http://zone.ni.com/reference/zhs-XX/help/371361N-0118/lvconcepts/using_activex_with_labview/)然后实验台是三菱plc,所以(https://jingyan.baidu.com/article/64d05a02337342de54f73b49.html)就是一直百度教程,哈哈。电磁换向阀就是0和1,不像比例阀,只要简单控制开和关就好。打算再学学,看能不能控制比例阀。
先把控件放好
再用层叠结构,将各部分并列
当我将三位四通阀变到左位,指示灯亮起,同时电磁阀通电,实现虚拟仿真和控制。
打算搞一个同类型的,不过把电磁阀换成比例阀,有想法的可以讨论下
