SWAN之ikev2协议mobike-nat配置测试

2023-12-19 09:58
文章标签 配置 协议 测试 nat ikev2 swan mobike

本文主要是介绍SWAN之ikev2协议mobike-nat配置测试，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

本测试主要验证mobike-nat功能，远程用户alice与网关sun建立连接时，首先使用eth1接口的IP地址发起连接，在建立连接之后，禁用eth1，以便连接可更新到eth0接口上。其中alice主机的两个接口与sun网关之间都是可达的，alice的eth0接口与sun网关之后有NAT设备moon路由器。此环境中为远程用户配置虚拟IP地址，即使连接地址发送变化，IPsec策略也可保持不变。本次测试拓扑如下：

                 eth1            |--------|  192.168.0.50                      | alice  |-------------------------------------------|                 |--------|                                           | |	eth0                                        ||  10.1.0.10                                    ||                                               ||                            eth0               |              eth0                   |------------|         |--------| 192.168.0.1   |------------|  192.168.0.1 |--------|               |------------||  test-br1  |---------|  moon  |---------------|  test-br0  |--------------|  sun   |---------------|  test-br2  ||------------|         |--------|               |------------|              |--------|  eth1         |------------||               eth1                            |                               10.2.0.1             ||             10.1.0.1                          |                                                    ||                                               |                                                    ||                                               |                                                    || 10.1.0.20                    192.168.0.100    |     192.168.0.200                       10.2.0.10  |    |--------|                           |--------|      |      |--------|                                |--------| | venus  |                           |  carol |------|------|  dave  |                                |  bob   | |--------|                           |--------|             |--------|                                |--------|

主机配置

alice的配置文件：ikev2/mobike-nat/hosts/alice/etc/ipsec.conf，内容如下。这里leftsourceip指定为%config，表示由网关获取虚拟IP地址。

conn mobikeleft=192.168.0.50leftsourceip=%configleftcert=aliceCert.pemleftid=alice@strongswan.orgright=PH_IP_SUNrightid=@sun.strongswan.orgrightsubnet=10.2.0.0/16auto=add

sun网关的配置文件：ikev2/mobike-nat/hosts/sun/etc/ipsec.conf，内容如下。指定为alice主机分配虚拟IP地址10.3.0.3。

conn mobikeleft=PH_IP_SUNleftcert=sunCert.pemleftid=@sun.strongswan.orgleftsubnet=10.2.0.0/16right=%anyrightsourceip=10.3.0.3rightid=alice@strongswan.orgauto=add

测试准备阶段

配置文件：ikev2/mobike-nat/pretest.dat，内容为通常的ipsec连接的启动语句。另外需要注意的是启用alice的eth1接口，此次测试使用此接口发起连接。位于路径中间的moon路由器，设置NAT规则。

alice::ifup eth1
moon::iptables -t nat -A POSTROUTING -o eth0 -s 10.1.0.0/16 -p udp -j SNAT --to-source PH_IP_MOON:1024-1100
moon::iptables -t nat -A POSTROUTING -o eth0 -s 10.1.0.0/16 -p tcp -j SNAT --to-source PH_IP_MOON:2000-2100

测试阶段

配置文件：ikev2/mobike-nat/evaltest.dat内容如下。在确认alice主机和sun网关连接建立之后，在主机alice上检查ipsec statusall命令的输出内容，确认10.3.0.3（虚拟IP）到10.2.0.0/16网段的连接，然后使用ping命令测试到bob主机的连通性。

alice::ipsec status 2> /dev/null::mobike.*ESTABLISHED.*PH_IP_ALICE1.*PH_IP_SUN::YES
sun::  ipsec status 2> /dev/null::mobike.*ESTABLISHED.*PH_IP_SUN.*PH_IP_ALICE1::YES
alice::ipsec statusall 2> /dev/null::10.3.0.3/32 === 10.2.0.0/16::YES
sun::  ipsec statusall 2> /dev/null::10.2.0.0/16 === 10.3.0.3/32::YES
alice::ping -c 1 PH_IP_BOB::64 bytes from PH_IP_BOB: icmp_.eq=1::YES

接下来，禁用eth1接口，使用ipsec status命令在alice和sun主机上检查连接的建立情况，最后使用ping命令测试到主机bob的连通性。

alice::ifdown eth1::No output expected::NO
alice::sleep 1::No output expected::NO
alice::ipsec status 2> /dev/null::mobike.*ESTABLISHED.*PH_IP_ALICE.*PH_IP_SUN::YES
sun::  ipsec status 2> /dev/null::mobike.*ESTABLISHED.*PH_IP_SUN.*PH_IP_MOON::YES
alice::ipsec statusall 2> /dev/null::10.3.0.3/32 === 10.2.0.0/16::YES
sun::  ipsec statusall 2> /dev/null::10.2.0.0/16 === 10.3.0.3/32::YES
alice::ping -c 1 PH_IP_BOB::64 bytes from PH_IP_BOB: icmp_.eq=1::YES

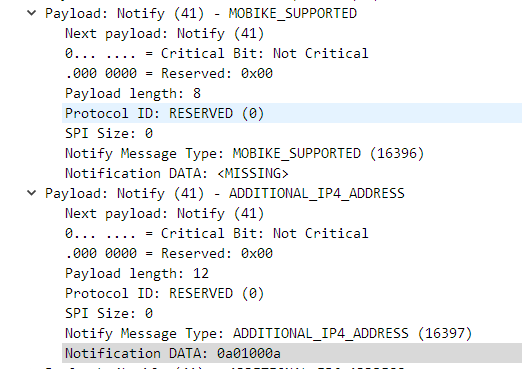

以下为在建立连接的IKE_AUTH消息中，alice主机发送的mobike-nat的支持，以及额外的IP地址信息，这里是：10.1.0.10（接口eth0的地址）。

在这里插入图片描述

以下为alice主机上strongswan进程的日志信息。在检测到eth1禁用，其地址192.168.0.50（IPv6：fe80::5054:ff:fe3b:cd7）不可用之后，查找到对端地址192.168.0.2（sun网关）的路由，重新选择可达的源地址。这里选择的是eth0接口的地址10.1.0.10，由于对端sun网关通告了两个地址：192.168.0.2和10.2.0.1，分别检测alice到这两个地址的路径。最后，向192.168.0.2发送地址更新消息。

地址更新消息中将发送NAT-D字段，以检测是否有NAT设备，由于在此路径上有NAT设备moon路由器，发送NAT保活报文。

alice charon: 12[KNL] 192.168.0.50 disappeared from eth1
alice charon: 09[KNL] interface eth1 deactivated
alice charon: 14[KNL] fec0::5 disappeared from eth1
alice charon: 15[KNL] fe80::5054:ff:fe3b:cd7 disappeared from eth1
alice charon: 16[IKE] old path is not available anymore, try to find another
alice charon: 16[IKE] looking for a route to 192.168.0.2 ...
alice charon: 16[IKE] requesting address change using MOBIKE
alice charon: 16[ENC] generating INFORMATIONAL request 2 [ ]
alice charon: 16[IKE] checking path 10.1.0.10[4500] - 192.168.0.2[4500]
alice charon: 16[NET] sending packet: from 10.1.0.10[4500] to 192.168.0.2[4500] (80 bytes)
alice charon: 16[IKE] checking path 10.1.0.10[4500] - 10.2.0.1[4500]
alice charon: 16[NET] sending packet: from 10.1.0.10[4500] to 10.2.0.1[4500] (80 bytes)
alice charon: 09[NET] received packet: from 192.168.0.2[4500] to 10.1.0.10[4500] (80 bytes)
alice charon: 09[ENC] parsed INFORMATIONAL response 2 [ ]
alice charon: 09[KNL] error uninstalling route installed with policy 10.3.0.3/32 === 10.2.0.0/16 out
alice charon: 09[ENC] generating INFORMATIONAL request 3 [ N(UPD_SA_ADDR) N(NATD_S_IP) N(NATD_D_IP) N(COOKIE2) N(ADD_6_ADDR) ]
alice charon: 09[NET] sending packet: from 10.1.0.10[4500] to 192.168.0.2[4500] (192 bytes)
alice charon: 11[NET] received packet: from 192.168.0.2[4500] to 10.1.0.10[4500] (160 bytes)
alice charon: 11[ENC] parsed INFORMATIONAL response 3 [ N(NATD_S_IP) N(NATD_D_IP) N(COOKIE2) ]
alice charon: 11[IKE] local host is behind NAT, sending keep alives

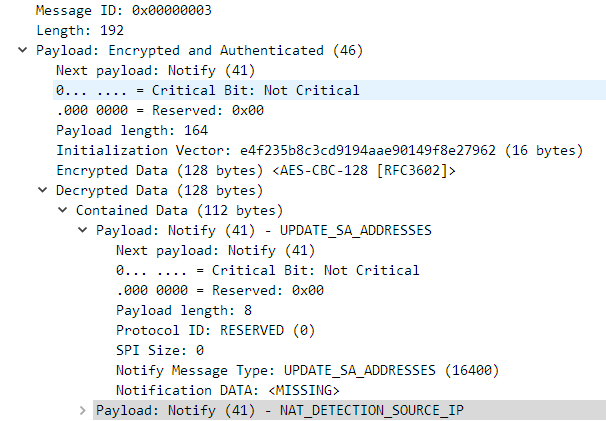

下图为报文中的地址更新消息

在这里插入图片描述

以下为alice主机上执行ipsec statusall的输出信息。可见由于使用了虚拟IP地址10.3.0.3，即使连接地址发送改变，ESP隧道保持不变，变化前后的SPI值相同。

Connections:mobike:  192.168.0.50...192.168.0.2  IKEv2mobike:   local:  [alice@strongswan.org] uses public key authenticationmobike:    cert:  "C=CH, O=strongSwan Project, OU=Sales, CN=alice@strongswan.org"mobike:   remote: [sun.strongswan.org] uses public key authenticationmobike:   child:  dynamic === 10.2.0.0/16 TUNNEL
Security Associations (1 up, 0 connecting):mobike[1]: ESTABLISHED 1 second ago, 10.1.0.10[alice@strongswan.org]...192.168.0.2[sun.strongswan.org]mobike[1]: IKEv2 SPIs: 29154b69c025bb3c_i* a1cba9e6fead4f44_r, public key reauthentication in 53 minutesmobike[1]: IKE proposal: AES_CBC_128/HMAC_SHA2_256_128/PRF_HMAC_SHA2_256/CURVE_25519mobike{1}:  INSTALLED, TUNNEL, reqid 1, ESP in UDP SPIs: ca44b6bc_i cdc82104_omobike{1}:  AES_CBC_128/HMAC_SHA2_256_128, 168 bytes_i (2 pkts, 0s ago), 168 bytes_o (2 pkts, 0s ago), rekeying in 15 minutesmobike{1}:   10.3.0.3/32 === 10.2.0.0/16

以下为alice主机上的安全策略信息。可见由于使用了虚拟IP地址10.3.0.3，即使连接地址发送改变，也无需删除或添加新策略，只需对策略的tmpl进行适当修改即可。

src 10.3.0.3/32 dst 10.2.0.0/16 uid 0dir out action allow index 633 priority 375423 ptype main share any flag  (0x00000000)lifetime config:tmpl src 10.1.0.10 dst 192.168.0.2proto esp spi 0xcdc82104(3452444932) reqid 1(0x00000001) mode tunnellevel required share anyenc-mask ffffffff auth-mask ffffffff comp-mask ffffffff
src 10.2.0.0/16 dst 10.3.0.3/32 uid 0dir in action allow index 656 priority 375423 ptype main share any flag  (0x00000000)tmpl src 192.168.0.2 dst 10.1.0.10proto esp spi 0x00000000(0) reqid 1(0x00000001) mode tunnellevel required share anyenc-mask ffffffff auth-mask ffffffff comp-mask ffffffff

strongswan测试版本： 5.8.1

END
