本测试主要验证远程用户alice与网关sun建立连接时，首先使用eth1接口的IP地址发起连接，在建立连接之后，禁用eth1，以便连接可更新到eth0接口上。其中alice主机的两个接口与sun网关之间都是可达的。以此测试mobike功能。本次测试拓扑如下：

                 eth1            |--------|  192.168.0.50                      | alice  |-------------------------------------------|                 |--------|                                           | |	eth0                                        ||  10.1.0.10                                    ||                                               ||                            eth0               |              eth0                   |------------|         |--------| 192.168.0.1   |------------|  192.168.0.1 |--------|               |------------||  test-br1  |---------|  moon  |---------------|  test-br0  |--------------|  sun   |---------------|  test-br2  ||------------|         |--------|               |------------|              |--------|  eth1         |------------||               eth1                            |                               10.2.0.1             ||             10.1.0.1                          |                                                    ||                                               |                                                    ||                                               |                                                    || 10.1.0.20                    192.168.0.100    |     192.168.0.200                       10.2.0.10  |    |--------|                           |--------|      |      |--------|                                |--------| | venus  |                           |  carol |------|------|  dave  |                                |  bob   | |--------|                           |--------|             |--------|                                |--------|

主机配置

alice的配置文件：ikev2/mobike/hosts/alice/etc/ipsec.conf，内容如下。

conn mobikeleft=192.168.0.50leftcert=aliceCert.pemleftid=alice@strongswan.orgright=PH_IP_SUNrightid=@sun.strongswan.orgrightsubnet=10.2.0.0/16auto=add

sun网关的配置文件：ikev2/mobike/hosts/sun/etc/ipsec.conf，内容如下。

conn mobikeleft=PH_IP_SUNleftcert=sunCert.pemleftid=@sun.strongswan.orgleftsubnet=10.2.0.0/16right=192.168.0.50rightid=alice@strongswan.orgauto=add

测试准备阶段

配置文件：ikev2/mobike/pretest.dat，内容为通常的ipsec连接的启动语句。另外需要注意的是启用alice的eth1接口，此次测试使用此接口发起连接。在sun网关上增加到10.1.0.0/16网段的路由，下一跳为moon主机，moon主机可在alice的接口eth0（10.1.0.10）和sun的eth0接口（192.168.0.2）之间路由流量。

alice::ifup eth1
sun::ip route add 10.1.0.0/16 via PH_IP_MOON

测试阶段

配置文件：ikev2/mobike/evaltest.dat内容如下。在确认alice主机和sun网关连接建立之后，在主机alice上检查ipsec statusall命令的输出内容，确认192.168.0.50（eth1）到10.2.0.0/16网段的连接，然后使用ping命令测试到bob主机的连通性。

alice::ipsec statusall 2> /dev/null::192.168.0.50/32 === 10.2.0.0/16::YES
sun::  ipsec statusall 2> /dev/null::10.2.0.0/16 === 192.168.0.50/32::YES
alice::ping -c 1 PH_IP_BOB::64 bytes from PH_IP_BOB: icmp_.eq=1::YES

接下来，禁用eth1接口，使用ipsec status命令在alice和sun主机上检查连接的建立情况，最后使用ping命令测试到主机bob的连通性。

alice::ifdown eth1::No output expected::NO
alice::sleep 1::No output expected::NO
alice::ipsec status 2> /dev/null::mobike.*ESTABLISHED.*PH_IP_ALICE.*PH_IP_SUN::YES
sun::  ipsec status 2> /dev/null::mobike.*ESTABLISHED.*PH_IP_SUN.*PH_IP_ALICE::YES
alice::ipsec statusall 2> /dev/null::PH_IP_ALICE/32 === 10.2.0.0/16::YES
sun::  ipsec statusall 2> /dev/null::10.2.0.0/16 === PH_IP_ALICE/32::YES
alice::ping -c 1 PH_IP_BOB::64 bytes from PH_IP_BOB: icmp_.eq=1::YES

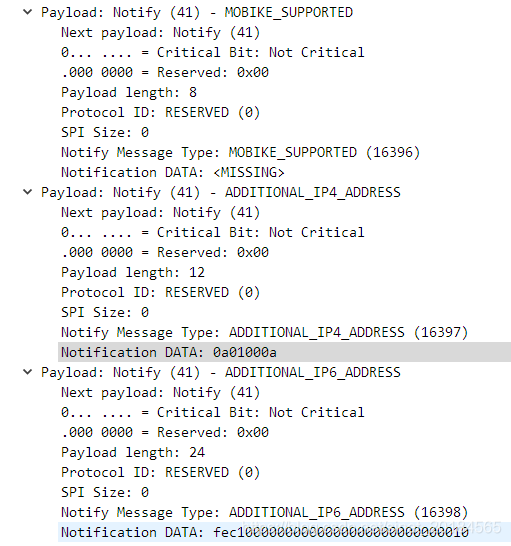

以下为在建立连接的IKE_AUTH消息中，alice主机发送的MOBIKE的支持，以及额外的IP地址信息，这里是：10.1.0.10（接口eth0的地址）。

在这里插入图片描述

以下为alice主机上strongswan进程的日志信息。在检测到eth1禁用，其地址192.168.0.50（IPv6：fe80::5054:ff:fe3b:cd7）不可用之后，查找到对端地址192.168.0.2（sun网关）的路由，重新选择可达的源地址。这里选择的是eth0接口的地址10.1.0.10，由于对端sun网关通告了两个地址：192.168.0.2和10.2.0.1，分别检测alice到这两个地址的路径。最后，向192.168.0.2发送地址更新消息。

alice charon: 07[KNL] 192.168.0.50 disappeared from eth1
alice charon: 15[KNL] interface eth1 deactivated
alice charon: 10[KNL] fec0::5 disappeared from eth1
alice charon: 11[KNL] fe80::5054:ff:fe3b:cd7 disappeared from eth1
alice charon: 12[IKE] old path is not available anymore, try to find another
alice charon: 12[IKE] looking for a route to 192.168.0.2 ...
alice charon: 12[IKE] requesting address change using MOBIKE
alice charon: 12[ENC] generating INFORMATIONAL request 2 [ ]
alice charon: 12[IKE] checking path 10.1.0.10[4500] - 192.168.0.2[4500]
alice charon: 12[NET] sending packet: from 10.1.0.10[4500] to 192.168.0.2[4500] (80 bytes)
alice charon: 12[IKE] checking path 10.1.0.10[4500] - 10.2.0.1[4500]
alice charon: 12[NET] sending packet: from 10.1.0.10[4500] to 10.2.0.1[4500] (80 bytes)
alice charon: 15[NET] received packet: from 192.168.0.2[4500] to 10.1.0.10[4500] (80 bytes)
alice charon: 15[ENC] parsed INFORMATIONAL response 2 [ ]
alice charon: 15[ENC] generating INFORMATIONAL request 3 [ N(UPD_SA_ADDR) N(NATD_S_IP) N(NATD_D_IP) N(COOKIE2) N(ADD_6_ADDR) ]

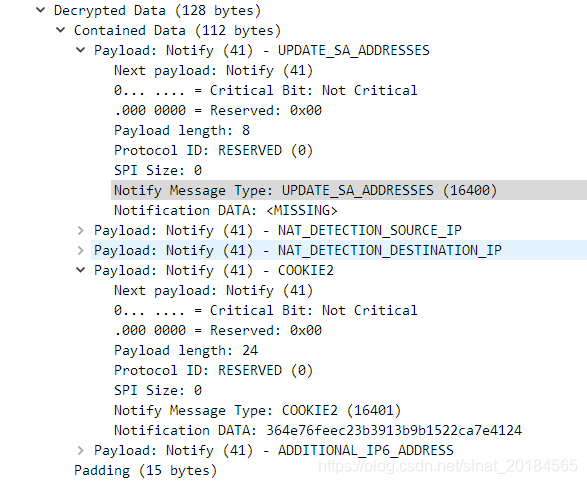

下图为报文中的地址更新消息

在这里插入图片描述
