[干货]一张地铁图看懂人工智能算法发展（含代码）---转自AlphaTree

“ 或许你曾经困扰过：明明自家产品有自己的数据，明明算法模型很多开源，可为什么开发起来却问题多多？ 要么拿到问题无从下手？”

每一个大厨，心中都有自己的菜谱。要烹制一桌山珍海味，美味佳肴，自然要熟知三件事，原料（模型），调料（优化算法）和秘籍菜谱（这里常常只paper：paper会告诉你解决什么问题用什么模型与算法）。有了这三样，还要基本功扎实，拌、腌、炒、烧、蒸、炸、煮、煲基本手法样样不能少。（基本功扎实才能模型复现）

如果 你说 我只是个小学徒啊，厨艺小白，想自己学可怎么做，那就照着大厨的菜谱学着做。

如果 你说 我是个AI小白，也想了解人工智能深度学习，尤其是想解决应用方面的问题，那就照着下面这张地铁图，按不同方向，来学习菜谱，原料，调料和基本功吧。

01

—

地铁图总览

从AI研究的角度来说，AI的学习和跟进是有偏向性的，更多的精英是擅长相关的一到两个领域，在这个领域做到更好。而从AI应用的角度来说，每一个工程都可能涉及很多个AI的方向，而他们需要了解掌握不同的方向才能更好的开发和设计。因此我们从应用的角度 提出一个 roadmap ，描述不同方向的经典算法模型发展，以及应用上热门的算法。

第一个版本涉及的是 人，物 与艺术，三个大的部分。主要包括了图像方向的十二个子方向，里面列的模型除了商业化的部分外，其他大部分具有相关的开源算法与模型。

详细算法，文章，开源代码等具体可以参见网址，如果喜欢别忘记右上角star一下哦：

https://github.com/weslynn/AlphaTree-graphic-deep-neural-network

大图链接

https://raw.githubusercontent.com/weslynn/graphic-deep-neural-network/master/map/mapclean_1.0.png

02

—

物

“ 当我们谈论万物时，也许在谈论整个世界”

成千上万的物体组成我们的世界，我们能够区分万物，也希望人工智能能够像我们一样理解这个世界。也就有了物体相关的算法发展。

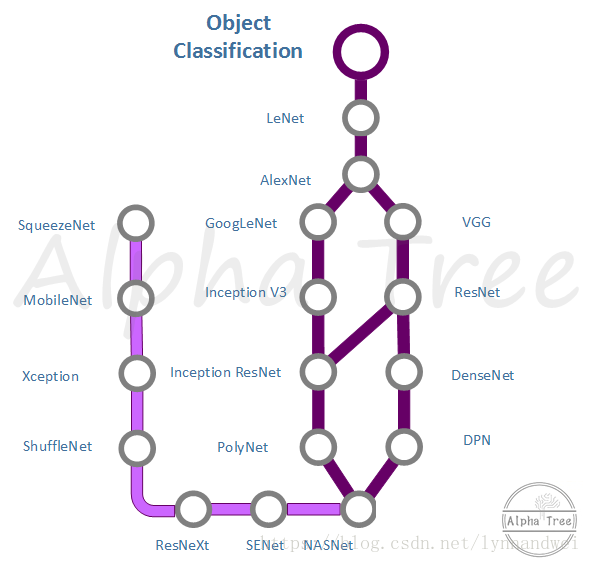

最基础的是物体分类Object Classification。深度学习的发展证明它非常擅长解决分类问题。Object Classification 是所有发展的基础，很多其他方向的模型都是基于这个主线来改进的。

为什么算法都从图像领域发展而来？由于图像的数据最为丰富，卷积神经网络在图像上分类的稳定有效，1998年，LeNet，这个商用的手写数字识别网络就做出了有力的证明。而到了2012年，Alex Krizhevsky 设计了AlexNet 在当年的ImageNet图像分类竞赛中下第一，开始了深度学习的黄金时代。

学术界发表的paper一般可以分为两大类，一类是网络结构的改进，一类是训练过程的改进，如droppath，loss改进等。而网络结构设计发展主要有两条主线，

一条是Inception系列（即上面说的复杂度），从GoogLeNet 到Inception V2 V3 V4，Inception ResNet。 Inception module模块在不断变化，

一条是VGG系列（即深度），用简单的结构，尽可能的使得网络变得更深。从VGG 发展到ResNet ，再到DenseNet ，DPN等。



最终Google Brain用500块GPU训练出了比人类设计的网络结构更优的网络NASNet。

此外，应用方面更注重的是，如何将模型设计得更小，这中间就涉及到很多卷积核的变换。这条路线则包括 SqueezeNet，MobileNet V1 V2 Xception shuffleNet等。ResNet的变种ResNeXt 和SENet 都是从小模型的设计思路发展而来。

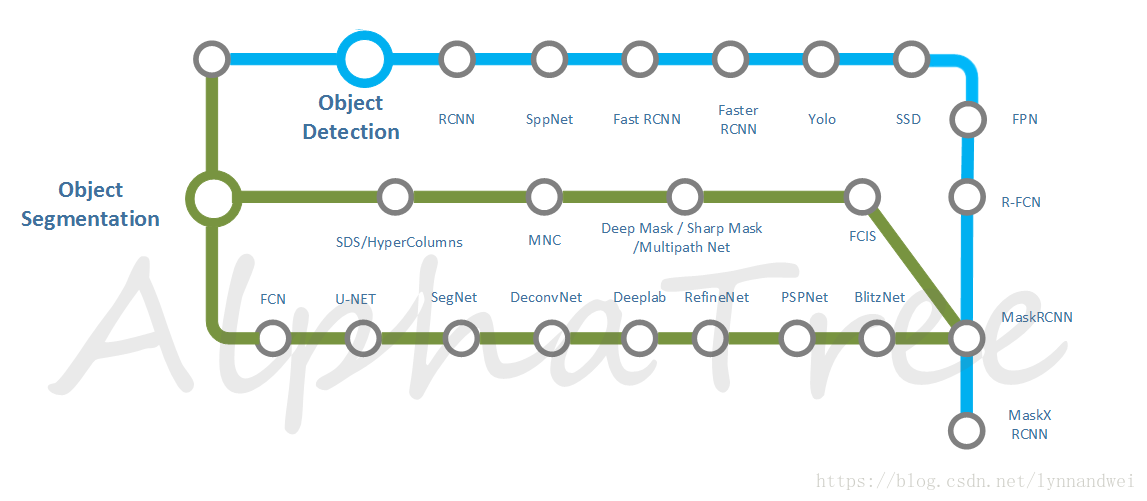

Object Detection 与Object Segmentation

对世界的理解仅仅通过分类知道这张图是关于什么的，是远远不够的，而物体检测和物体分割才能够达到对世界进行与人类似的理解。物体检测和语义分割，以及分割加检测结合的实例分割各发展了几年，但是最终发展到MaskRCNN算法对物体同时完成检测与分割的任务，并且有更优的表现。

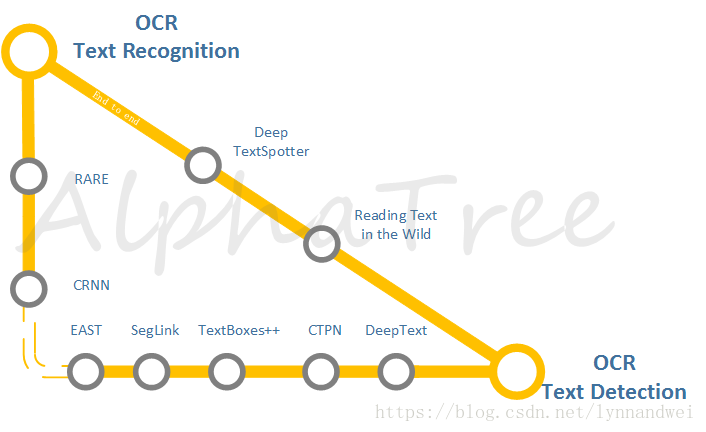

人类文明的传承，离不开的是文字。文字的识别和理解在应用上有着特别的意义。传统的文档识别，早就有了相对稳定的解决方案，开源的Tesseract 是常用的方法，收费的ABBYY则一直效果处于世界前列。而复杂环境中的文字识别则随着DL的发展有着不错的进展。一方面是还是独立的检测与识别，一方面是也有了两者联合的端对端网络的探索。这一块国内白翔老师组 乔宇老师组都有一些模型在应用上效果不错。

03

—

人

“ 当我们谈论人时，也许在尝试了解自己”

能让人工智能像我们一样理解我们自身，能够认识他是谁，理解他表达的喜怒哀乐，能够知道他在做什么，一直就是让人着迷的事情。一直以来，无数科研工作者都在相关方向上奋斗。而DL模拟人类视觉系统，首先取得较好成绩的也是在人脸相关的领域。

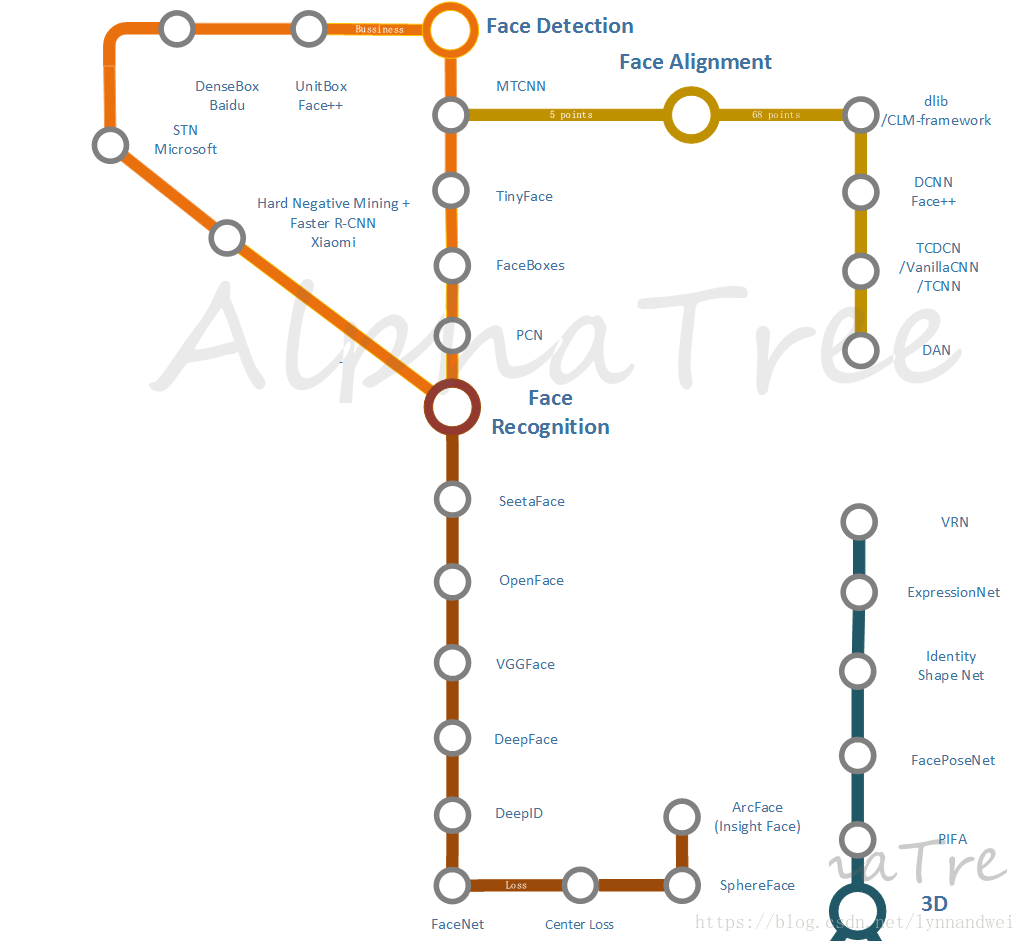

人脸相关领域在应用上的主要有：

1 人脸检测与追踪

2 人脸矫正与关键点检测

3 表情，性别，年龄，种族分析

4 人脸像素基本解析

5 人脸识别

6 活体检测与验证

7 大规模人脸检索

8 人脸的3D重建

其中 表情，性别，年龄，种族分析 就是基本分类问题，使用Object Classification中的方法就可以解决。而活体检测与验证一般通过增加其他设备，使用结构光，如红外，iphonex的FaceID，或者增加活体行为来进行，如常用的点头，眨眼，张嘴等。 而后者的基础，还是在 2 人脸矫正和关键点检测上。大规模人脸检索是在人脸识别的基础上更加工程化的工作。因此在这里我们选择了1 2 5 8 等四个方面来进行分析。

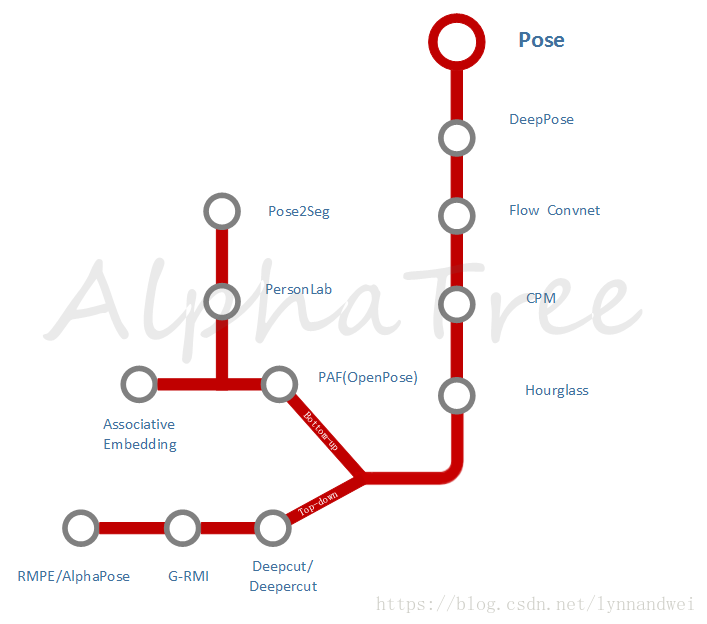

对于人的理解，还有一个关键，就是Pose Estimation 姿态估计

单人算法发展，2016年 stacked hourglass 算法的提出，是一个重要标志，它结构简单，可扩展性强，性能优越，当时就拿下了MPII姿态分析竞赛 的冠军。即便到今天（2018/05/30），这个比赛单人组现在的第一名也是在它的基础上进行改进。

多人的算法，分成两个方向，一个自顶向下 top-down，主要关注上海交大 卢策吾组的RMPE/AlphaPose， 一个自底向上，bottom-up，主要关注CMU的 OpenPose。

此外，基于Pose相关的Segment也在发展，从2D到3D则有DensePose-RCNN。

04

—

艺术

“ 艺术，改变的是你看世界的方式”

艺术是人类对世界的表达，以及我们对虚拟世界的创造。

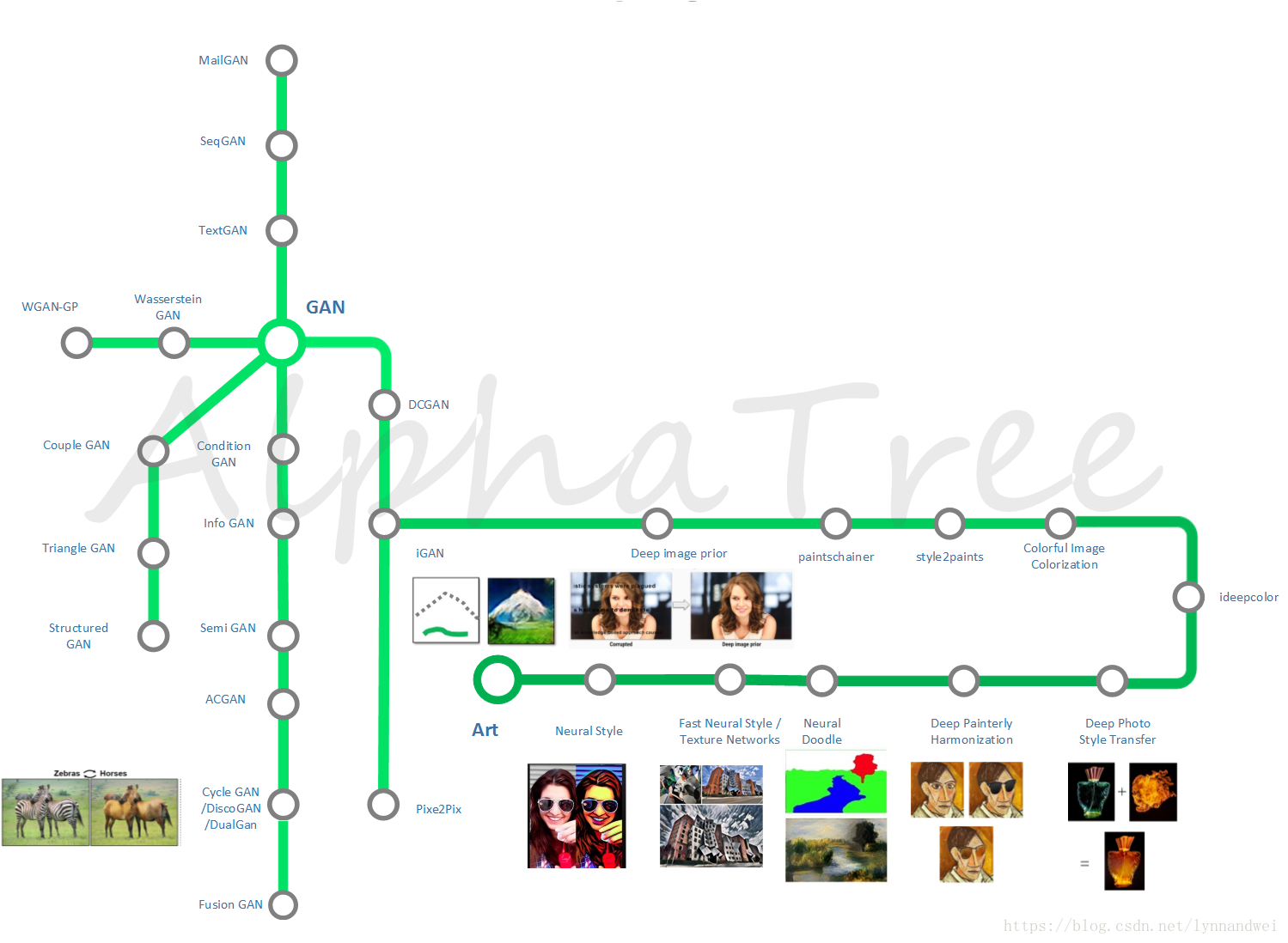

用科技探索艺术是一件非常有意思的事情，而这些在应用上往往也能产生很好的产品。最知名的就是风格转换 （Neural Style），而探索的方法 有的基于基本的DL网络，有的基于GAN对抗生成网络。因此在这里用渐变色的绿色绘制了这个独特的轨道。深绿色是各种应用，浅绿色则代表了GAN的发展路线。

这里列出了很多很酷的应用，譬如说

Neural Doodle 使用深度神经网络把你的二流涂鸦变成艺术品。

Deep Painterly Harmonization 深度学习的一键P图

Deep Photo Style Transfer 风格转换的变种：照片风格转换

自动上色 等等

代码均可在下面网址找到

https://github.com/weslynn/AlphaTree-graphic-deep-neural-network

05

—

关于AlphaTree

AI中每一个领域都在日新月异的成长，而每一位研究人员写paper的风格都不一样，相似的模型，为了突出不同的改进点，他们对模型的描述和图示都可能大不相同。

为了帮助更多的人在不同领域能够快速跟进前沿技术，我们构建了“AlphaTree计划”，对上面提到的文章会对应开源代码，进行统一的图示，便于大家对模型的理解。模型的绘制设计 受到Fjodor van Veen所作的A mostly complete chart of Neural Networks 和 FeiFei Li AI课程中对模型的画法的启发

将一个深度神经网络模型简化成下图：

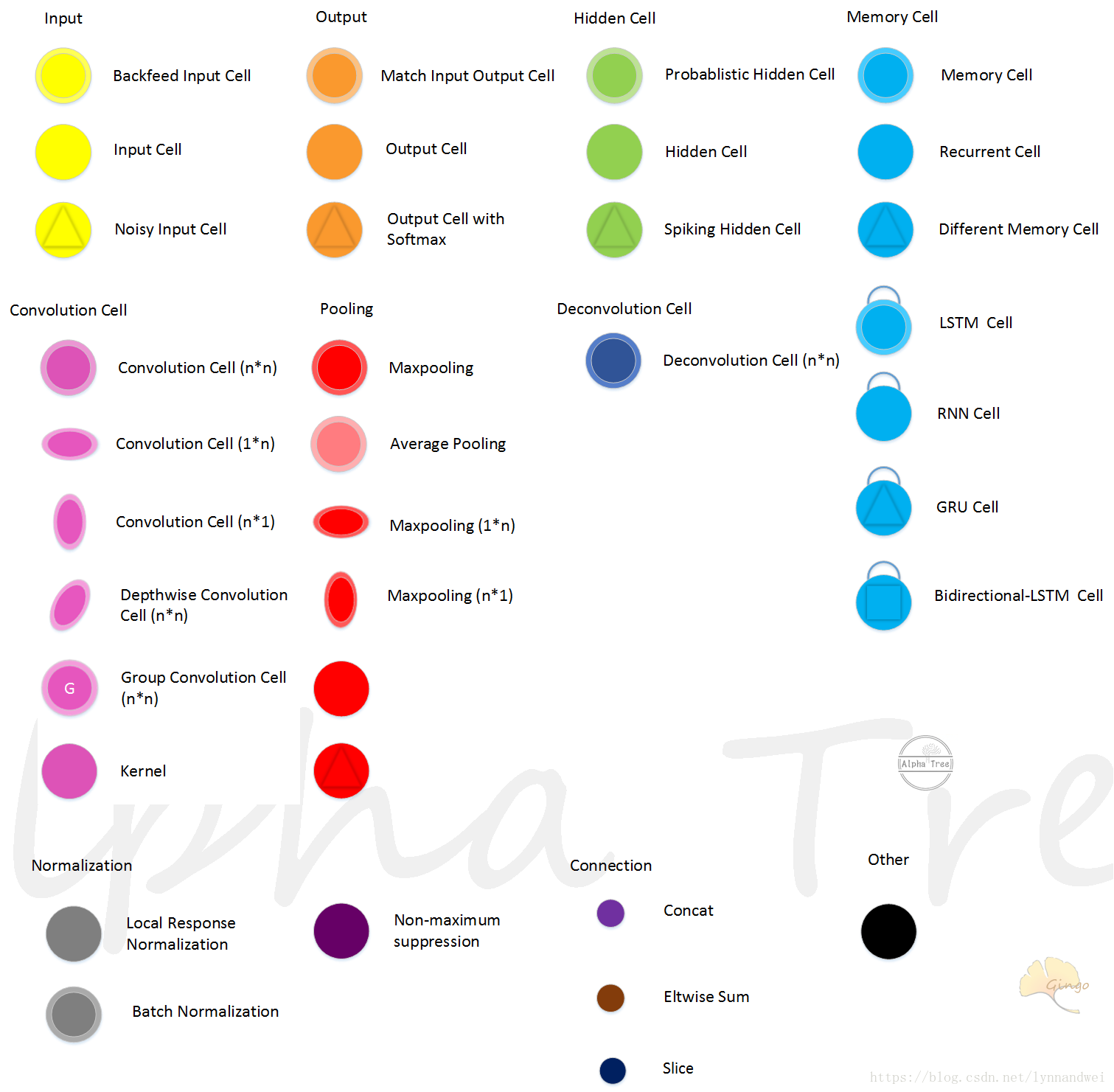

里面用到的图标有：

其实 简单来说 ，为了方便记忆，重要的结构只会选用七种彩虹色。 红橙黄绿蓝靛紫。 由于兼容Fjodor van Veen的设置，输入和输出暂时占用了两种颜色。 如果根据需求后期可能将输入输出改成其他不重要的颜色。

紫色（这里用的紫红色）为卷积，

红色为pooling，

绿色为全连接，

蓝色为Memory Cell，

靛（深蓝色）是反卷积。

现在Object Classificaiton部分里面涉及到的模型都根据源代码绘制完成了。

2018/05/30 目前object classification 主干部分基本完成 包括 LeNet, AlexNet, GoogLeNet, Inception V3,Inception-Resnet-V2, VGG, ResNet ,ResNext, DenseNet ,DPN等。

2018/06/15 完成 MobileNet 与 MobileNet V2.

其他： Face ： mtcnn

OCR ： CRNN CTPN Textboxes Textboxes++

Object Detection：ssd

等

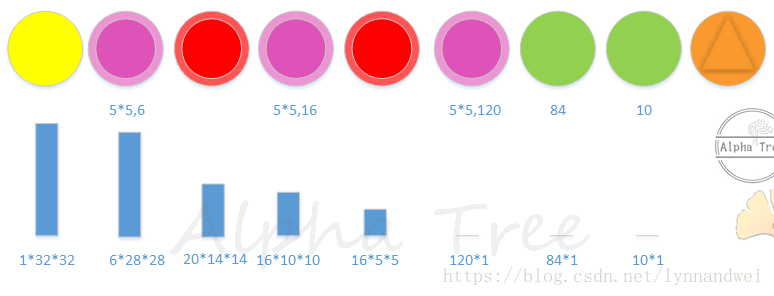

譬如LeNet结构如下，一目了然，三层卷积层，进行了两次maxpooling，两层全连接层，最后输出接softmax：

下面一行是输入的图像 经过每一层后输出的尺寸。每个模型也会有对应paper中的结构介绍。欢迎大家围观，也欢迎大家加入。

如果有帮助，记得右上角star哦~ ღ( ´･ᴗ･` )比心

06

—

最后的最后

为什么要画这个？现在画合适吗？

其实 整理发展趋势，跟进论文的事情 一直在做，而图示各种模型的想法也早就有了。但是之前算法更新迭代非常迅速，很多发展方向都没有稳定下来，所以这件事情一直也没有着手去做。

平时沟通中，通过图示模型的表达也帮助过一些人理解，包含CEO，产品经理，程序员，AI小白…… 总体反响还不错，但是之前没有完整系统的输出。之前都是简版的沟通，也担心大家觉得看懂了图示，但觉得和paper的表达会不会有差距，就干脆图示和paper，代码做到了对应。

但是2017年年底 nasnet出来，机器设计的深度神经网络在性能上已经超越了人工设计的网络，在我看来，这是个很重要的信号。AI 从某种意义上来说，成为真正的AI。而以后人们常用的模型结构可能都是神经网络自我设计，或者teaching-student模型学习出来，里面的结构再也不是人类所能理解的。而一个优秀的新模型的诞生，是巨头们计算设备的比拼。

而对于很多公司，重心将转移到如何利用现有的模型，结合自己的数据，设计出最适合自己的模型。全民AI的时代正在到来。
