本文主要是介绍H7-TOOL发布固件V2.13，全新示波器上位机界面，信号发生器任意波形输出，脱机烧录增加BlueNRG-LP和桃芯科技（2022-02-11），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
H7-TOOL所有资源汇总（含操作手册）：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=89934
PC机软件：升级PC软件到V2.1.3
h7toolPC_release(V2.1.3).zip (58.4MB)
目录
1、升级新版注意事项
（1）APP和eMMC独立分别升级了：
（2）因为关闭了WiFi模块内部上电自动重连功能，由程序控制接入WiFi热点，所以升级完毕后需要大家更新下WiFi密码。
2、脱机烧录
3、H7-TOOL远程访问控制新增北京，常州，香港服务器配置方法，之前的服务器停用了
（1）、采用USB连接方式：
（2）如果是WiFi方式连接服务器，那么可以看到TOOL的显示屏已经是已联网：
4、H7-TOOL信号发生器增加任意波形脉冲输出功能
（1）打开信号发生器窗口。
（2）设置示波器启动触发，并设置CH1的量程到5V格（根据自己的任意波形电压值范围修改），设置采样率为2Msps，触发电压设置到1V左右即可
（3）动态捕获任意波形效果：
5、H7-TOOL新版示波器操作更好的支持了触发电压调节和光标测量功能
（1）、整个界面介绍：
（2）、CH1和CH2波形上下位置调节方法
（3）、CH1和CH2波形左右位置调节方法
（4）、CH1和CH2波形放缩
（5）、垂直光标测量，用于波形周期测量
（6）、水平光标测量，用于波形电压测量
（7）、触发电压调节
（8）、测量量程调节
6、H7-TOOL的双通道电压测量增加波形展示功能
7、H7-TOOL从V2.1.3版本开始支持高清字体，更好的支持Windows11，同时LUA窗口字体支持放缩
8、当前支持的脱机烧录芯片列表
更新记录
1、APP固件升级至V2.13，上位机软件升级至V2.13，BOOT固件未升级。
2、升级编译工具. 支持高清字体。
3、示波器功能
- 摒弃波形控件，使用Canvas绘图API绘制波形窗口
- 支持水平光标、垂直光标
- 支持触发电压光标指示
- 波形移动时限制移除窗口之外
4、脱机烧录
- hex文件分离，2M门槛跨距修改为1M门槛。PSOC6，跨距可能正好2M
- 针对64k小容量hex文件，修正输出0字节bin问题
- 新增ST BlueNRG-LP 芯片烧录
- 新增桃芯科技 ING918xx 系列芯片烧录
5、TOOL在电压表界面，直接打印电压值到串口示波器
6、Lua输出窗口字体 字体大小可调节
7、信号发生器独立到单独的窗口，新增任意波形输出功能
8、解决在win11下左侧图标闪烁问题
更详细的介绍可以看更新记录。
专门做了个视频展示：H7-TOOL发布固件V2.13，全新示波器上位机界面，信号发生器任意波形输出，脱机烧录增加BlueNRG-LP和桃芯科技_哔哩哔哩_bilibili
H7-TOOL发布固件V2.13，全新示波器上位机界面，信号发生器任意波形输出，脱机烧录增加BlueNRG-LP和桃芯科技
1、升级新版注意事项
（1）APP和eMMC独立分别升级了：
H7-TOOL全新2.x固件升级说明（2022-02-11） - H7-TOOL开发工具 - 硬汉嵌入式论坛 - Powered by Discuz!
（2）因为关闭了WiFi模块内部上电自动重连功能，由程序控制接入WiFi热点，所以升级完毕后需要大家更新下WiFi密码。

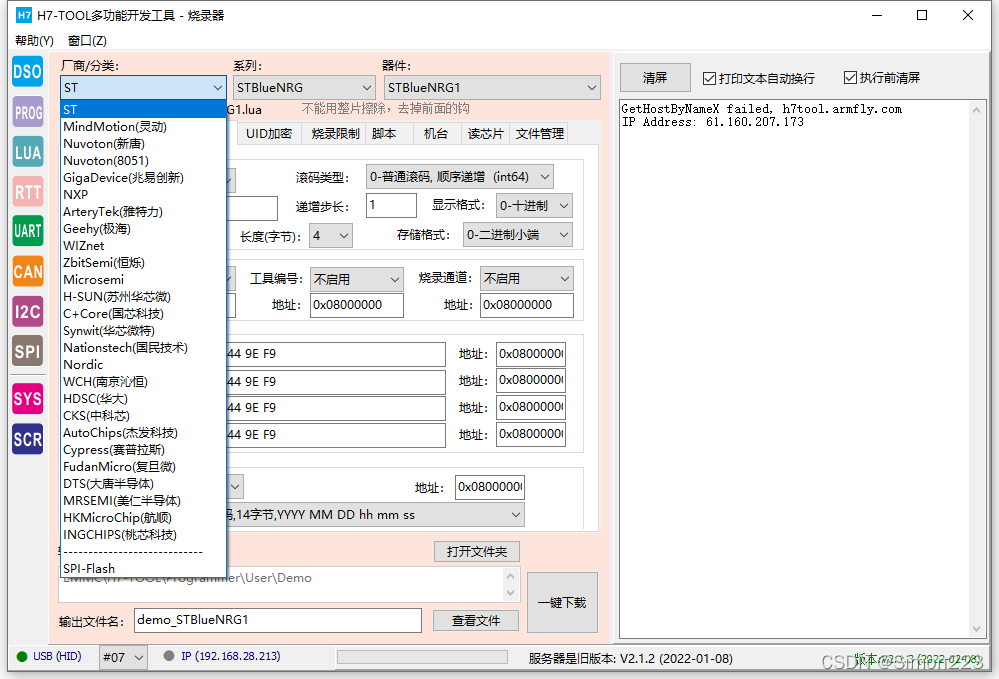

2、脱机烧录

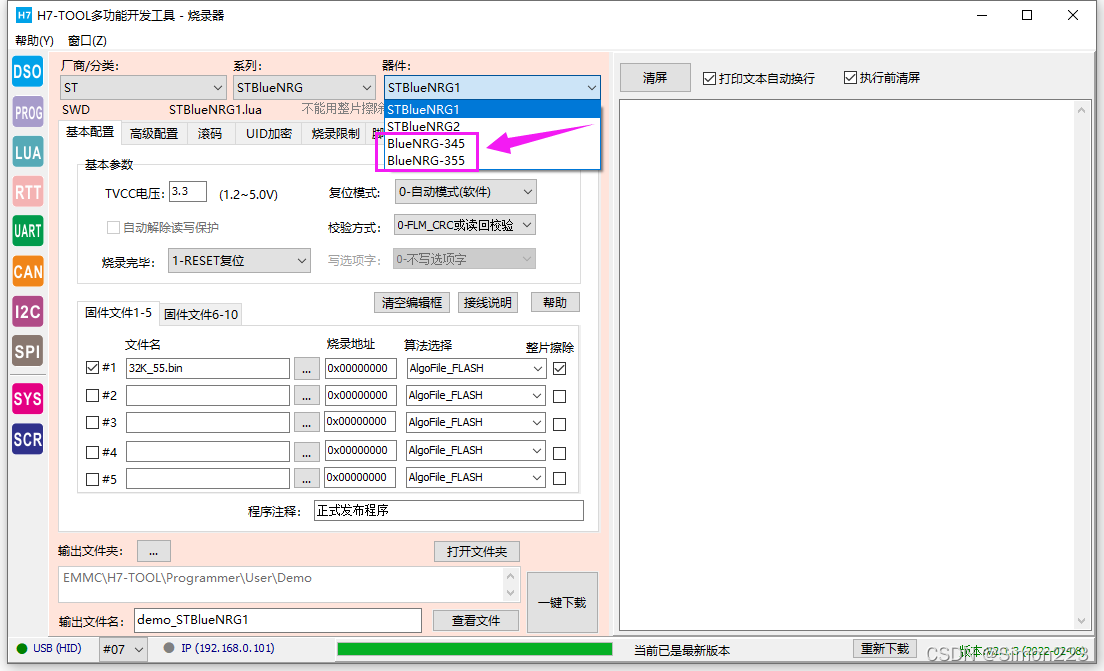

增加ST的BlueNRG-LP蓝牙系列：
新增桃芯科技的ING918XX系列：
3、H7-TOOL远程访问控制新增北京，常州，香港服务器配置方法，之前的服务器停用了
现在提供的三个可用远程IP服务器是地址分别是：
常州 61.160.207.173
北京 82.156.5.208
香港 43.129.27.130

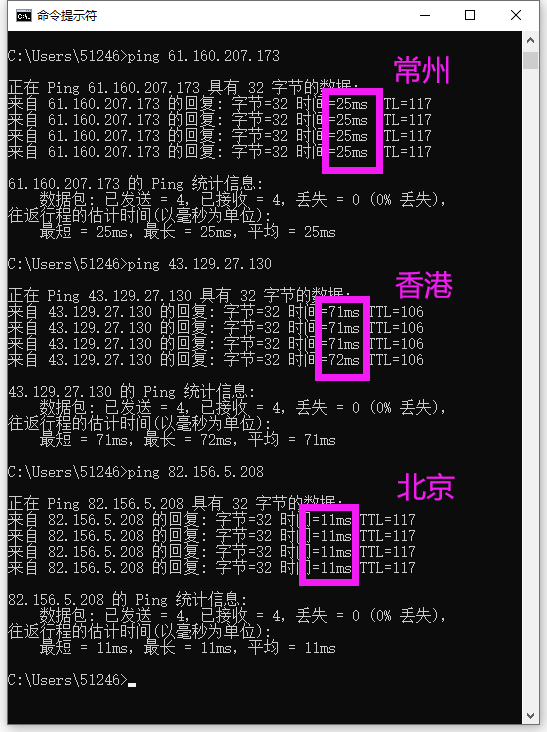

大家选择使用那个的话，可以ping测试自己的网络对应这个服务器的速度，比如我这里测试，北京服务器的响应速度最快：
下面就以北京服务器为例进行设置，其它服务器的修改是一样的，设置方法比较简单：

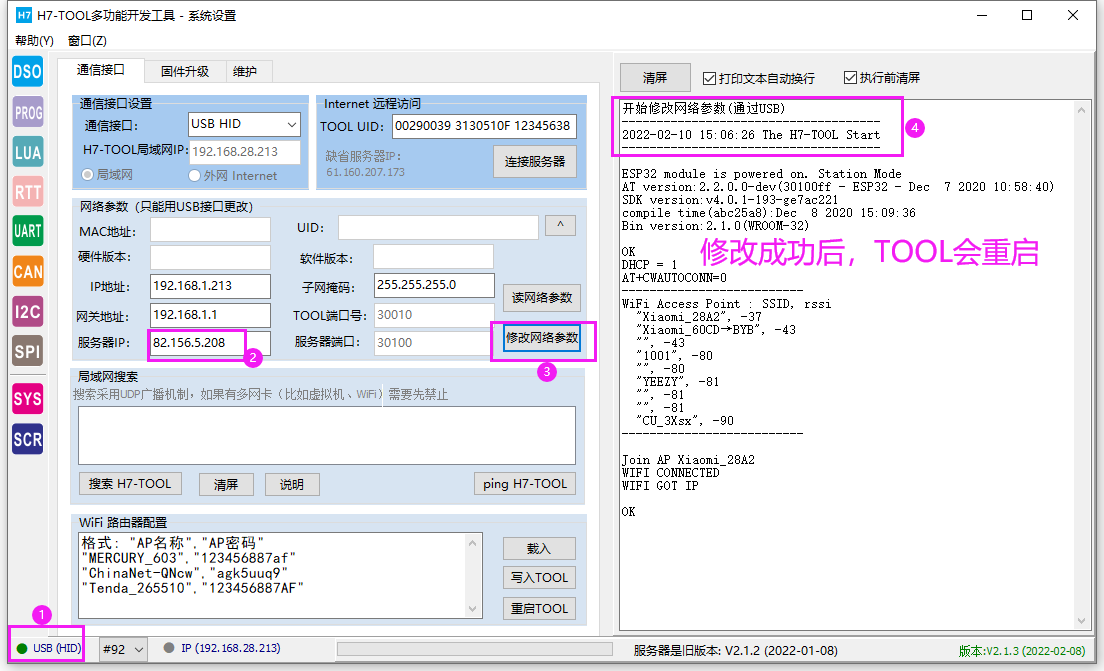

（1）、采用USB连接方式：
安装下面截图步骤操作：

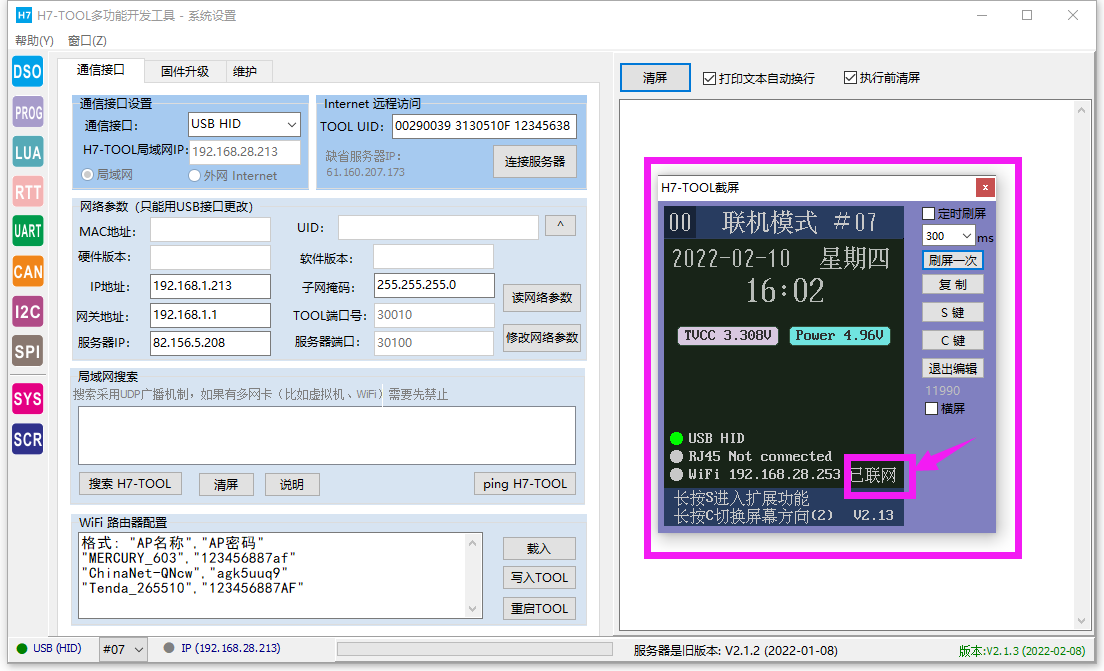

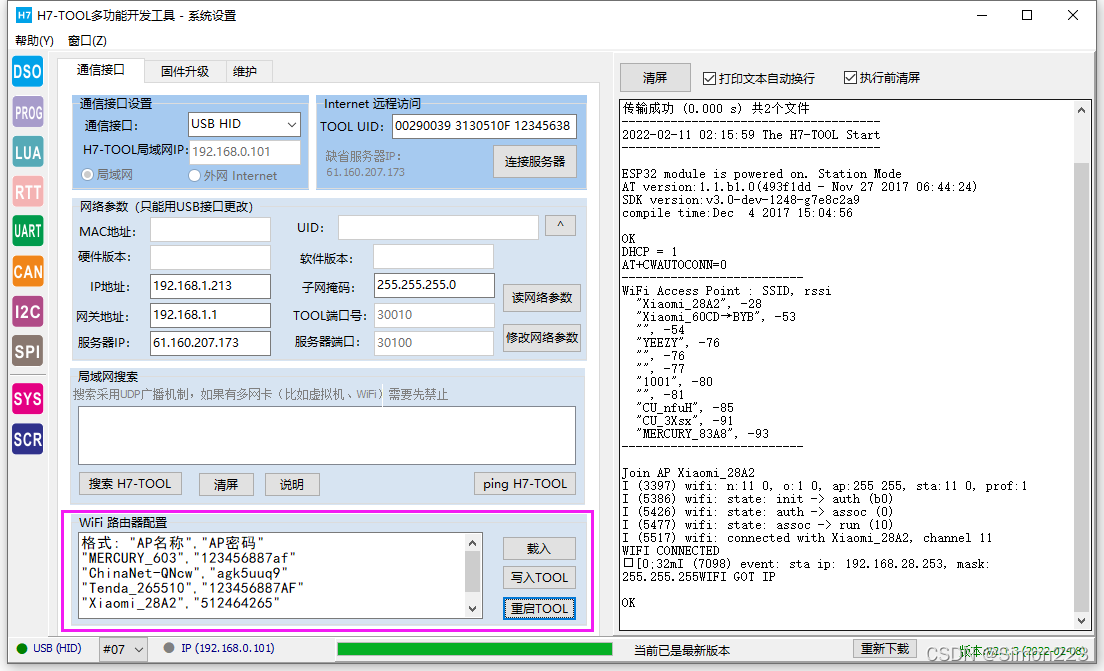

（2）如果是WiFi方式连接服务器，那么可以看到TOOL的显示屏已经是已联网：
表示设置成功。

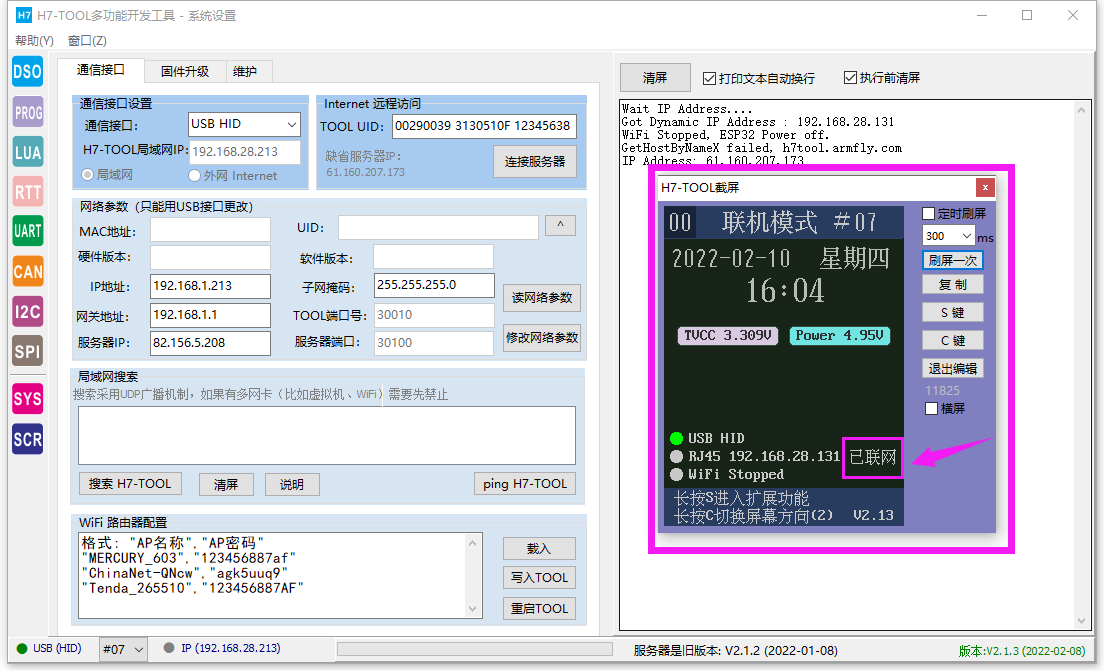

如果是以太网方式，同理，也会显示已联网：
4、H7-TOOL信号发生器增加任意波形脉冲输出功能
任意波形输出支持最高采样率5Msps。
波形数据幅值支持正负10V，对应的数据是±10000mV。

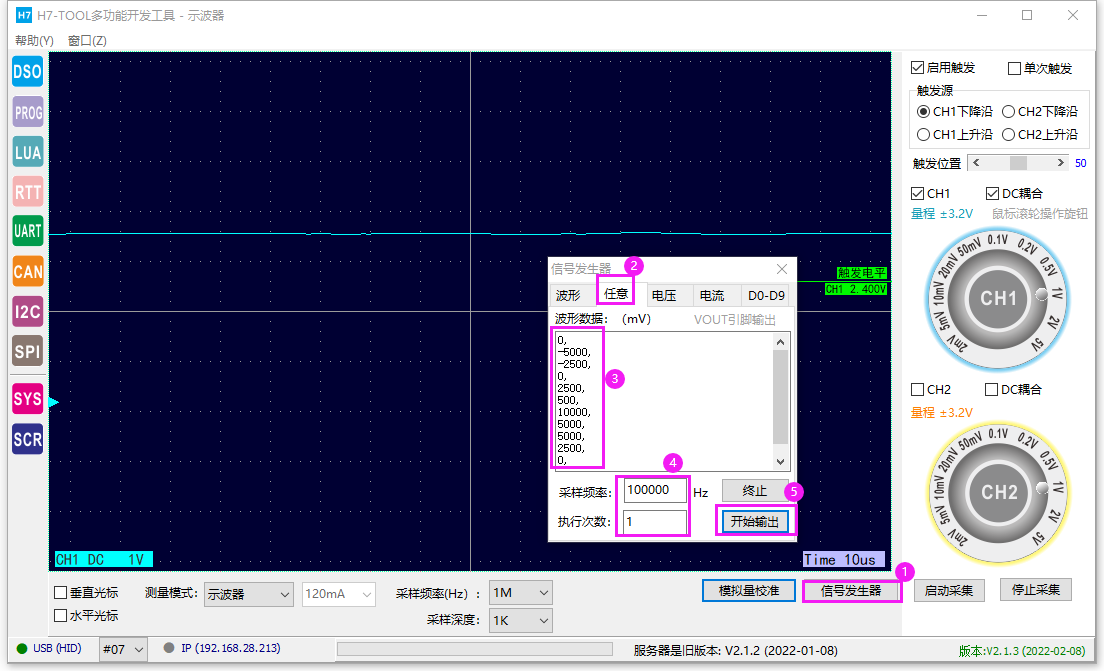

（1）打开信号发生器窗口。

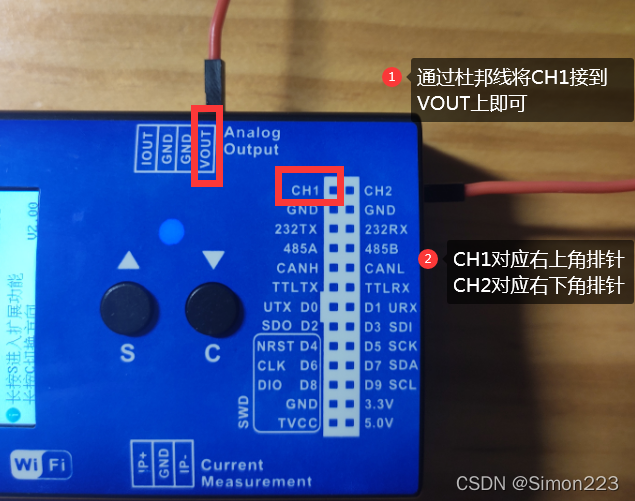

默认里面是填了11个样本（每个样本对应一个采样值），采样率设置为100KHz，执行1次，方便测试，我们直接将DAC的输出引脚VOUT引脚接到CH1上即可。

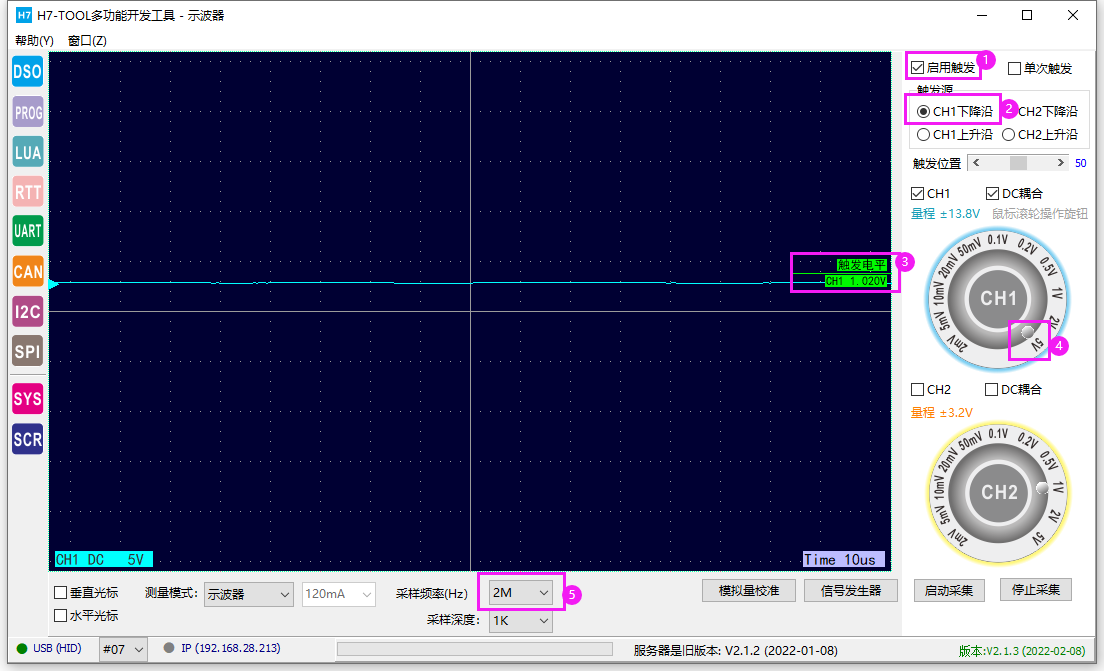

（2）设置示波器启动触发，并设置CH1的量程到5V格（根据自己的任意波形电压值范围修改），设置采样率为2Msps，触发电压设置到1V左右即可
（3）动态捕获任意波形效果：
此时我们还可以打开垂直坐标看频率，测量结果与我们设置的是一致的：
5、H7-TOOL新版示波器操作更好的支持了触发电压调节和光标测量功能

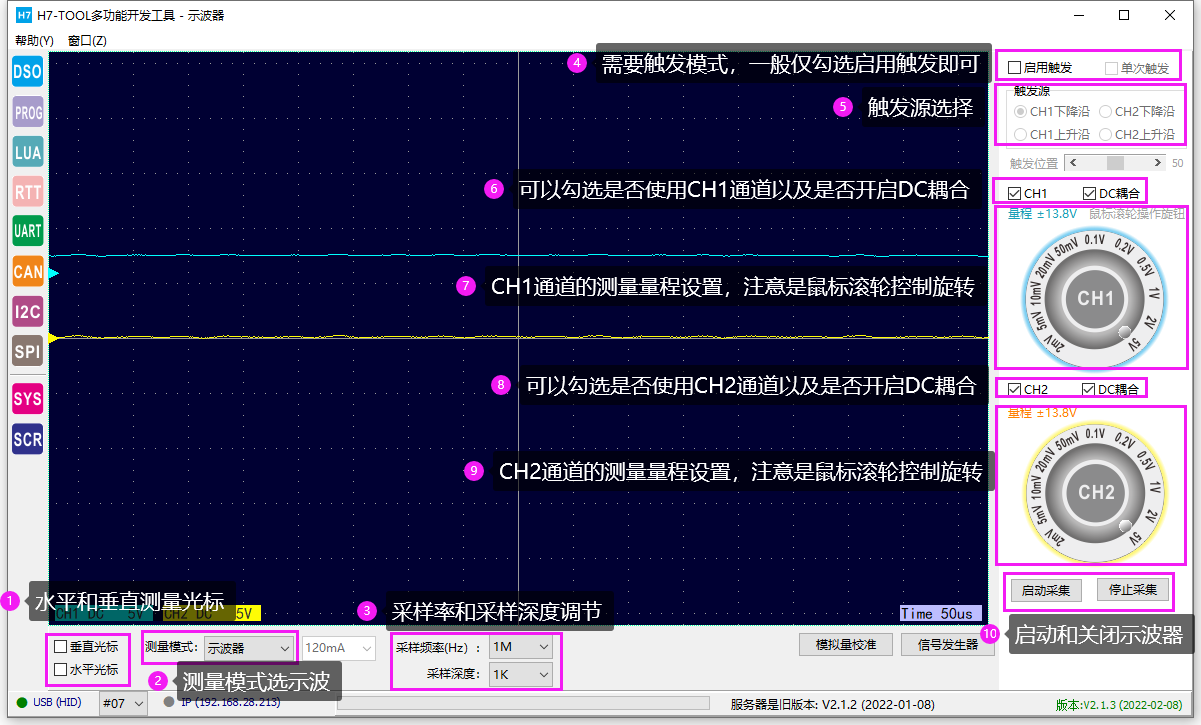

（1）、整个界面介绍：
上电后点击右下角的“启动采集”按钮就可以开启示波器采集了。
（2）、CH1和CH2波形上下位置调节方法
按住鼠标左键，可以鼠标上下拖动CH1通道波形位置。
按住鼠标右键，可以鼠标上下拖动CH2通道波形位置。
（3）、CH1和CH2波形左右位置调节方法
按住鼠标左键，可以鼠标左右拖动CH1和CH2通道波形位置。
现在显示区做了控制，不会完全移动到波形区外：
（4）、CH1和CH2波形放缩
CH1和CH2是同时放缩的，鼠标剪头在波形显示区内，鼠标滚轮可以放缩波形：
（5）、垂直光标测量，用于波形周期测量
勾选垂直光标即可，然后鼠标左键选中垂直线，就可以左右调节两个垂直光标的位置，从而可以方便的测量波形周期：
（6）、水平光标测量，用于波形电压测量
勾选水平光标即可，然后鼠标左键选中水平线，就可以上下调节两个垂直光标的位置，从而可以方便的测量波形电压：
（7）、触发电压调节
为了让波形能够稳定在显示区展示，需要大家勾选“启动触发”按钮，这样就可以调节触发电压了，
触发电压的调节也比较简单，大家鼠标箭头移动到这个绿色区域内，
然后点击鼠标左键就可以上下调节位置了：
（8）、测量量程调节
测量量程的调节，需要大家将鼠标箭头移动到CH1或者CH2的旋钮里面即可，然后鼠标滚轮就可以调节量程了。
简单测试举例：

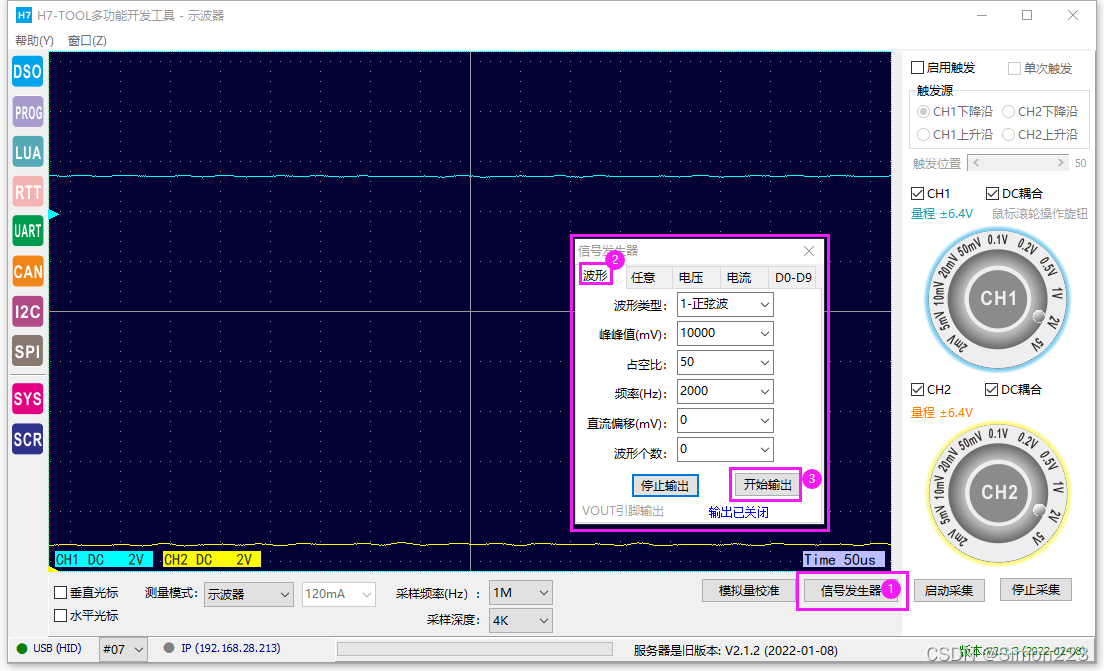

比如测量TOOL的信号发生器输出10KHz的正弦波：
硬件接线：

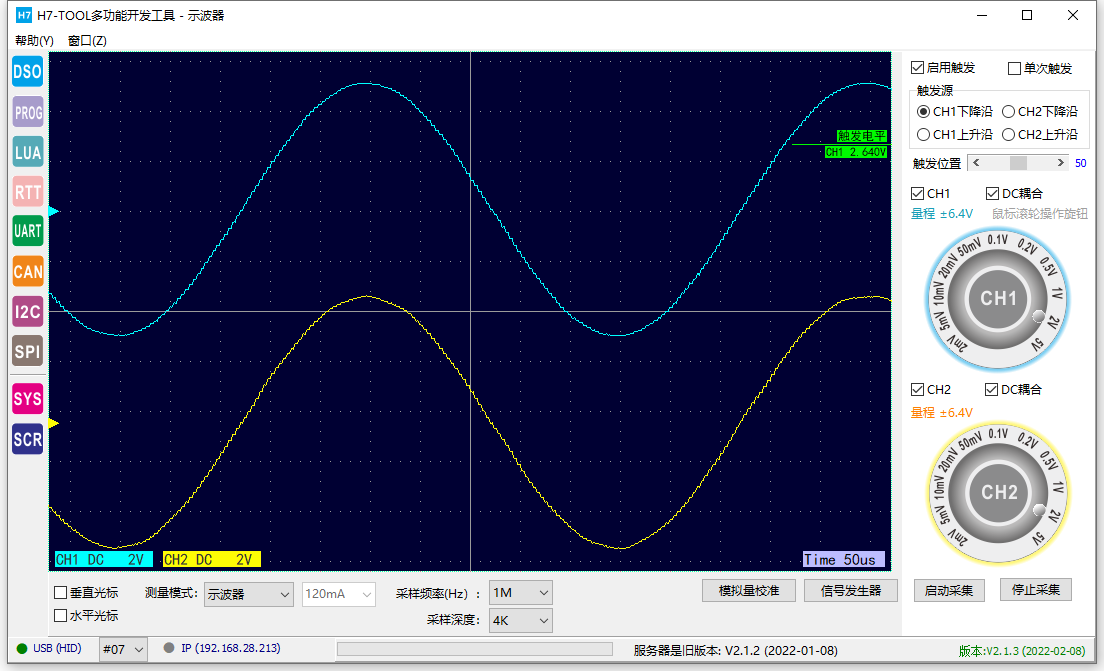

实际效果：
6、H7-TOOL的双通道电压测量增加波形展示功能
H7-TOOL和上位机连接后（以太网，USB或者WiFi方式均可）。

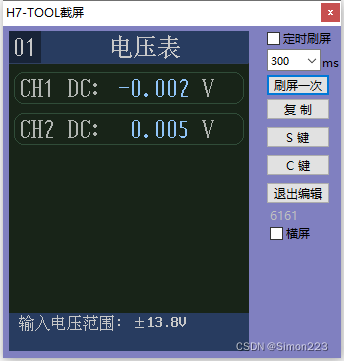

操作TOOL显示屏进入双路电压测量界面：

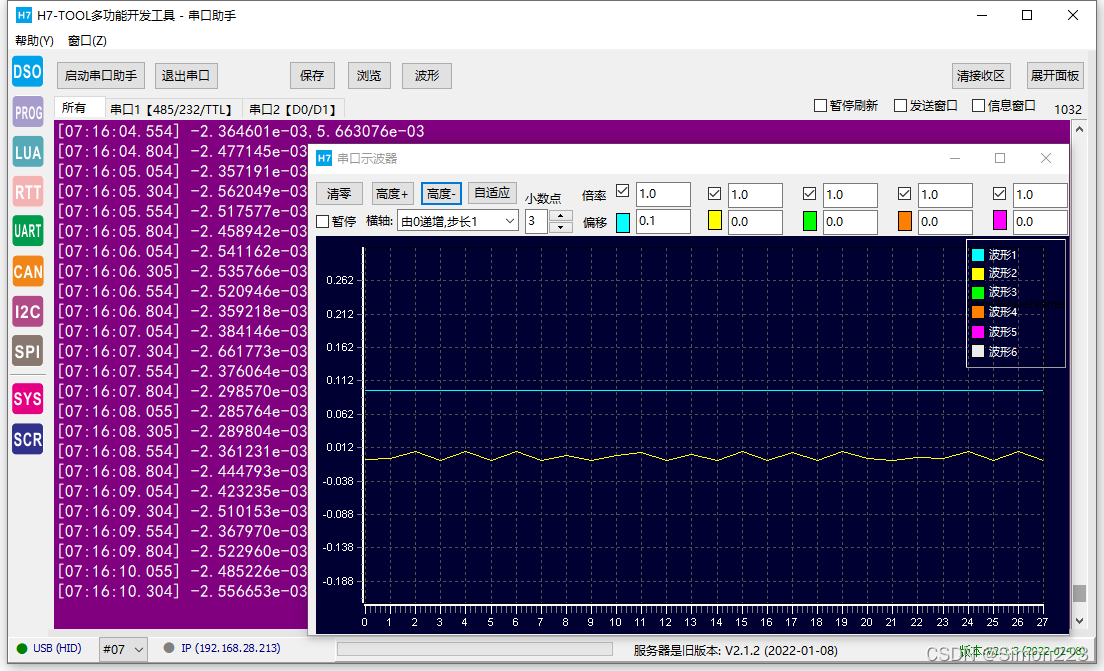

此贴打开串口示波器对话框就可以看到效果了：
7、H7-TOOL从V2.1.3版本开始支持高清字体，更好的支持Windows11，同时LUA窗口字体支持放缩
支持高清字体后，上位机软件解码效果字体展示更舒服些：
同时也更好的适配了下Win11，并且LUA窗口字体支持了放缩控制：
按住键盘的CTRL键，滚动鼠标滚轮就可以看到效果了：
8、当前支持的脱机烧录芯片列表
更新记录：
----------------------------------------------------------------------------
发布日期: 2022-02-08
PC软件版本: V2.1.3
STM32_APP固件版本: V2.13
STM32_BOOT固件版本: V2.04 【PC软件】V2.1.3
1. 升级编译工具，用C++ Builder 10.4编译. 支持高清字体.
2. 示波器功能- 摒弃波形控件，使用Canvas绘图API绘制波形窗口- 支持水平光标、垂直光标- 支持触发电压光标指示- 波形移动时限制移除窗口之外
3. 脱机烧录- hex文件分离，2M门槛跨距修改为1M门槛。PSOC6，跨距可能正好2M- 针对64k小容量hex文件，修正输出0字节bin问题- 新增ST BlueNRG-LP 芯片烧录- 新增桃芯科技 ING918xx 系列芯片烧录
4. TOOL在电压表界面，直接打印电压值到串口示波器
5. Lua输出窗口字体 字体大小可调节
6. 信号发生器独立到单独的窗口，新增任意波形输出功能
7. 解决在win11下左侧图标闪烁问题【APP固件】V2.13
1. pg_swd("RDP", DPc_RDBUFF) 函数内部多了一次DPc_RDBUFF操作
2. elf文件解析，修改小问题 if (_algo->program_buffer + _algo->program_buffer_size > g_AlgoRam.Addr + RamSize)
3. lua接口函数，pg_swd("JTAG2SWD") 增加返回值IDCODE
4. swd_read_dp() 成功时才修改返回值变量
5. 新增 lua DAC接口，支持DMA模式输出任意波形- dac_wave_start(g_dac_buf, freq, n)- dac_wave_stop() - dac_volt2dac(Talbe1[i])
6. 支持DAC波形个数控制，需使能DAC回调函数 HAL_DAC_MODULE_ENABLED【EMMC】V2.13
1. 升级NXP MKExx、MKLxx系列脚本文件
2. 新增ST BlueNRG-LP 芯片
3. 新增桃芯科技 ING918xx 系列芯片----------------------------------------------------------------------------
发布日期: 2022-01-07
PC软件版本: V2.1.2
STM32_APP固件版本: V2.12
STM32_BOOT固件版本: V2.04 【PC软件】V2.1.2
1. 串口助手- 可隐藏发送窗口- 解码器语法错误时，可显示到数据行后面- 可保存选择的解码器配置
2. 脱机烧录（需同步更新EMMC文件）- 脚本页面，增加载入脚本按钮，可选择脚本范例- 增加lua函数 get_hard_info(), 用于获得屏幕状态- 修正lua函数 lcd_disp_label()内部实现,绘制文字时底色选择透明- 显示文件名换行时, 出现半个汉字则会显示乱码- 增加1拖16功能- 修正无法解析特殊HEX文件(最后1行无回车)的bug- 新增NXP的MKLXX系列烧录
3. 波形显示，修正X,格式显示异常的问题. DS18B20不能显示波形
4. 修正底栏缩放文字重叠问题
5. CAN助手解码器如有语法错误则显示出错原因
6. 修正BUG: 【APP固件】V2.12
1、增加写C程序变量的lua接口(内部使用)-lua_register(g_Lua, "pg_write_c_var", h7_WriteCVar); -lua_register(g_Lua, "pg_read_c_var", h7_ReadCVar);
2、多路脱机烧录选择出错退出策略为继续烧录时，并且写入滚码时,编程会终止. 解决该BUG
3、调整烧录模式选择界面，增加1拖16
4. 解决bug: 进入脱机界面后再进入串口界面，串口2无法接收----------------------------------------------------------------------------
发布日期: 2021-12-30
PC软件版本: V2.1.1
STM32_APP固件版本: V2.11
STM32_BOOT固件版本: V2.04 【PC软件】V2.1.1
1. CAN助手增加参数保存功能
2. 解决CAN助手死机问题
3. 解决RTTViewer死机问题
4. 修改记录页面增加日志(用于排查软件异常)【APP固件】V2.11
1. 解决CAN助手死机问题
2、脱机烧录屏蔽RESET和START端口的初始化，修改为由lua根据转接板来配置----------------------------------------------------------------------------
发布日期: 2021-12-28
PC软件版本: V2.1.0
STM32_APP固件版本: V2.10
STM32_BOOT固件版本: V2.04 【PC软件】V2.1.0
1. 脱机烧录- 一键下载功能(生成配置文件+传送到TOOL+执行1次烧录)- 载入HEX文件时,可自动拆分跨距较大的多分段文件,并自动选择缺省算法- 在"读芯片"页面可生成指定长度的bin文件(全00,全55,全FF,递增整数等)- 新增如下型号:- 华大 HC32L110C6PA - NRF51系列 NRF51822-QFAC- 雅特立 AT32F435CGT7、AT32F437RMT7- 航顺 HK32F030、HK32F030M、HK32F103系列 - 复旦微 FM33LC023N- 修正 STM32H7A, H7B系列烧录问题(重做了FLM文件)- 升级了STM32G0xxx系列，开放了OB区修改功能- ST芯片中增加外部SPI FLASH的FLM文件，仅V5, V6, V7开发板用- 苏州国芯更名为国芯科技, 并添加读取芯片型号功能，可实现UID加密功能
2.检测到低版本弹窗提示升级
3. CAN助手- 取消none文件，改为使能控制
4. 截屏功能，支持横屏模式
5. 主界面图标可屏蔽
6. 更新EMMC文件时，弹窗提示是否更新【APP固件】V2.1.0
1. ADC采集功能优化，当DAC功能使能时，ADC波形采集增加过滤功能，滤除异常毛刺。修改的函数为 void DSO_LockWave(void)
2. swd_transfer_retry() 一直 DAP_TRANSFER_WAIT 增加循环等待次数
3、osRtxErrorNotify() 内部死机， 已屏蔽 osRtxErrorTimerQueueOverflow 原因- RTX_Config.h #define OS_TIMER_CB_QUEUE 256 // 8
3. 脱机烧录.- error_t target_flash_program_page, 写入数据小于page，并且起始地址不是page首地址时有bug- 增加通过FLM文件读MCU序号功能- 解决航顺HK32写选项字的bug(航顺的FLM写选项字按2字节page写入, 需要循环多次)
4. 修正 lua显示接口API. - lcd_disp_label(x, y, h, w, str, align, fontzize, front_color, back_color)- c函数DispLabelRound() 函数内部X坐标和宽度修正bug。会覆盖边框。
5. 串口助手MODBUS从机，打开显示发送帧后会循环解码发送，已解决
6. LUA FLM接口文件，实现读国芯单片机的SN这篇关于H7-TOOL发布固件V2.13，全新示波器上位机界面，信号发生器任意波形输出，脱机烧录增加BlueNRG-LP和桃芯科技（2022-02-11）的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
