DC24V抗SURGE(浪涌)电路设计方案
最近在研究DC24V的板子在电源的输入口

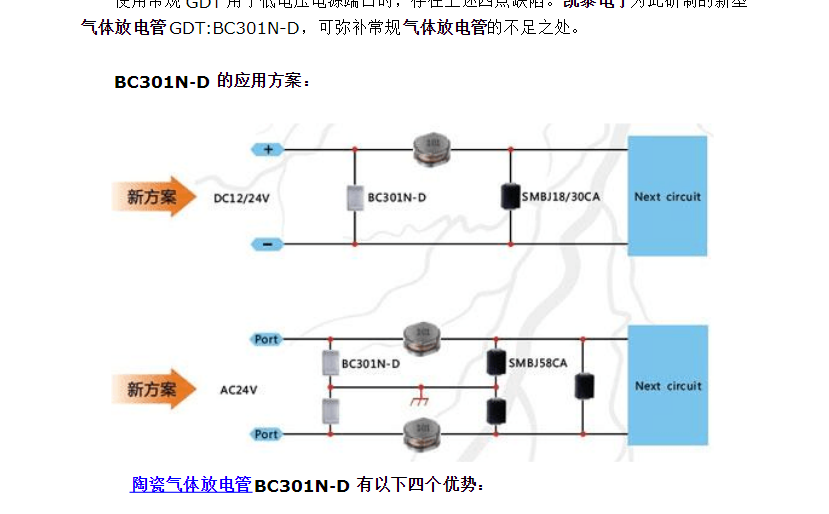

在网上搜到了很多前辈的电路，综合分析后选择如下电路
链接: link.
GDT：空气放电管 BC301N-D
电感：101 即100uH的绕线电感 毕竟是用在电路的电源入口 选用绕线的功率大不会出现饱和现象
TVS管:选用SMBJ30CA
因为TVS的响应时间比GDT要快，但是能够承受的电流流通量低，为防止TVS先GDT响应被烧毁。故用101的电感做了起到一个延时的作用，驱动GDT将浪涌泄去。
个人的理解是：电感对电流的变化起到对抗的作用。当浪涌通过电感的时候，此时GDT那边早已 响应泄去了大部分电流。然后因为GDT有着残压高的缺点，配合上TVS完美解决。嗯，就这样。
用NSG3040做了浪涌测试 4KV SURGE 没事儿！！
