ALSA驱动asoc框架之Codec

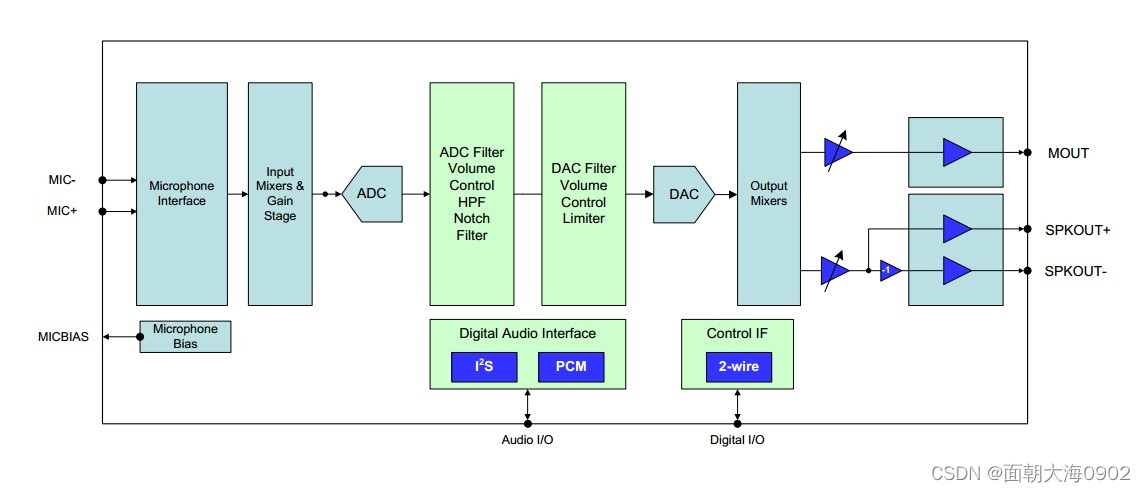

一、Nau8810芯片系统框架图

由系统框架图可以看出，输入端为差分MIC输入，输出端可以为MOUT或Speaker。Codec对外硬件接口通过Audio I/O和Digital I/O，其中Audio I/O一般传输的是音频信号为I2S或PCM，Digital I/O为控制信号一般为I2C。
芯片引脚分布如下：

二、Codec注册

static struct i2c_driver nau8810_i2c_driver = {.driver = {.name = "nau8810",.of_match_table = of_match_ptr(nau8810_of_match),},.probe =    nau8810_i2c_probe,.remove =   nau8810_i2c_remove,.id_table = nau8810_i2c_id,
};

前面我们讲了nau8810控制信号为I2C总线连接到平台主芯片上，主系统启动之后会探测I2C总线上面注册的设备是否存在，如果设备存在并且与对应驱动相匹配，则驱动probe函数被调用，如下：

static int nau8810_i2c_probe(struct i2c_client *i2c,const struct i2c_device_id *id)
{struct device *dev = &i2c->dev;struct nau8810 *nau8810 = dev_get_platdata(dev);if (!nau8810) {nau8810 = devm_kzalloc(dev, sizeof(*nau8810), GFP_KERNEL);if (!nau8810)return -ENOMEM;}i2c_set_clientdata(i2c, nau8810);nau8810->dev = dev;nau8810->control_data = i2c;return snd_soc_register_codec(dev,&nau8810_codec_driver, &nau8810_dai, 1);
}

Probe函数：
1、通过dev_get_platdata获取dev->platform_data；
2、调用标准snd_soc_register_codec注册Codec。

三、初始化Codec与dai

这里重点关注上面注册Codec的snd_soc_register_codec(dev, &nau8810_codec_driver, &nau8810_dai, 1)中的snd_soc_codec_driver和snd_soc_dai_driver结构体。
snd_soc_codec_driver nau8810_codec_driver如下：

static struct snd_soc_codec_driver nau8810_codec_driver = {.probe			= nau8810_codec_probe,.remove 		= nau8810_codec_remove, .set_bias_level = nau8810_set_bias_level,.read 			= nau8810_read,.write 			= nau8810_write,.reg_cache_size = ARRAY_SIZE(nau8810_reg_defaults),.reg_word_size = sizeof(u16),.reg_cache_default = nau8810_reg_defaults,.reg_cache_step = 1,.controls = nau8810_snd_controls,.num_controls = ARRAY_SIZE(nau8810_snd_controls),.dapm_widgets = nau8810_dapm_widgets,.num_dapm_widgets = ARRAY_SIZE(nau8810_dapm_widgets),.dapm_routes = nau8810_dapm_routes,.num_dapm_routes = ARRAY_SIZE(nau8810_dapm_routes),};

如ALSA驱动asoc框架之machine(一)中所描述：通过3个全局链表，按名字进行匹配，把匹配的codec，dai和platform实例赋值给声卡每对dai的snd_soc_pcm_runtime变量中。一旦绑定成功，将会使得codec和dai驱动的probe回调被调用，codec的初始化工作就在该回调中完成。
在nau8810_codec_driver结构体中.read/write是读写Codec寄存器的接口，probe函数主要作用就是初始化Codec，set_bias_level函数用来改变芯片的工作状态，dapm_widgets和dapm_routes涉及到DAPM很复杂后面单独讲。

snd_soc_dai_driver nau8810_dai，如下：

static struct snd_soc_dai_driver nau8810_dai = {.name = "nau8810-hifi",.playback = {.stream_name = "Playback",.channels_min = 1,.channels_max = 2,   /* Only 1 channel of data */.rates = NAU8810_RATES,.formats = NAU8810_FORMATS,},.capture = {.stream_name = "Capture",.channels_min = 1,.channels_max = 2,   /* Only 1 channel of data */.rates = NAU8810_RATES,.formats = NAU8810_FORMATS,},.ops = &nau8810_ops,.symmetric_rates = 1,
};

snd_soc_dai_driver结构体这个名字对应的是snd_soc_card结构体里面的dai_link里的名字成员，具有录音和播放功能，还有一个operation结构体，即其中.ops 字段，它指向codec_dai的操作函数集，定义了dai的时钟配置、格式配置、硬件参数配置等回调，如下：

static const struct snd_soc_dai_ops nau8810_ops = {.hw_params = nau8810_pcm_hw_params,.set_fmt = nau8810_set_dai_fmt,.set_sysclk = nau8810_set_sysclk,.set_pll = nau8810_set_pll,
};

从整体上Codec驱动差不多就说完了，但是更具体一些的比如kcontrol 、widget、path以及深入学习Codec驱动又会发现
snd_soc_dapm_widget，snd_soc_dapm_path，snd_soc_dapm_route，这些是什么东西以及怎么使用，后续我们会说。
