本文主要是介绍无线简单网络模型模拟，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

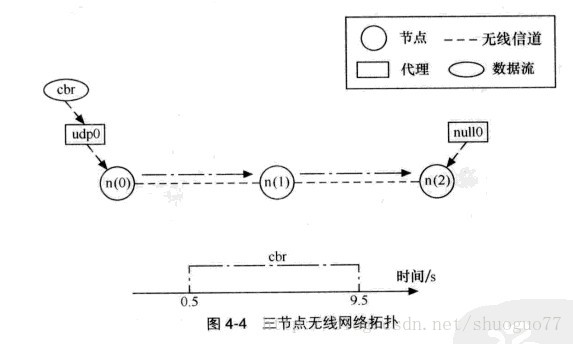

拓扑结构如下：
程序如下：
#无线节点参数
set val(chan) Channel/WirelessChannel ;# channel type 信道类型：无线信道
set val(prop) Propagation/TwoRayGround ;# radio-propagation model 信道模型：TwoRayGround
set val(netif) Phy/WirelessPhy ;# network interface type 无线物理层
set val(mac) Mac/802_11 ;# MAC type MAC层协议
set val(ifq) Queue/DropTail/PriQueue ;# interface queue type
set val(ll) LL ;# link layer type
set val(ant) Antenna/OmniAntenna ;# antenna model
set val(ifqlen) 50 ;# max packet in ifq
set val(rp) AODV ;# 路由协议
set val(x) 600 ;# 拓扑－长度
set val(y) 200 ;# 拓扑－宽度
set val(stop) 10.0 ;# time of simulation end
# 建立一个simulator实例
set ns [new Simulator]
#$ns use-newtrace
#开启Trace跟踪和NAM跟踪
set tracefd [open wireless.tr w]
set namtrace [open wireless.nam w]
$ns trace-all $tracefd
$ns namtrace-all-wireless $namtrace $val(x) $val(y)
#建立topology对象
set topo [new Topography]
$topo load_flatgrid $val(x) $val(y)
#创建god
create-god 3
set chan_1_ [new $val(chan)]
#配置无线节点（包括使用何种路由协议，何种mac协议，无线信道的模型等等）
$ns node-config -adhocRouting $val(rp) \
-llType $val(ll) \
-macType $val(mac) \
-ifqType $val(ifq) \
-ifqLen $val(ifqlen) \
-antType $val(ant) \
-propType $val(prop) \
-phyType $val(netif) \
-channel $chan_1_ \
-topoInstance $topo \
-agentTrace ON \
-routerTrace ON \
-macTrace ON \
-movementTrace OFF
#建立无线节点并设置节点的位置（节点位置决定了拓扑结构）
set n(0) [$ns node]
#$n(0) shape hexagon
#$n(0) label n0
#$n(0) label-color Red
$n(0) random-motion 0
$n(0) set X_ 100.0
$n(0) set Y_ 100.0
$n(0) set Z_ 0.0
$ns initial_node_pos $n(0) 20
set n(1) [$ns node]
$n(1) random-motion 0
$n(1) set X_ 300.0
$n(1) set Y_ 100.0
$n(1) set Z_ 0.0
$ns initial_node_pos $n(1) 20
set n(2) [$ns node]
$n(2) random-motion 0
$n(2) set X_ 500.0
$n(2) set Y_ 100.0
$n(2) set Z_ 0.0
$ns initial_node_pos $n(2) 20
#建立一个UDP代理
set udp0 [new Agent/UDP] ;#建立一个数据发送代理
$ns attach-agent $n(0) $udp0 ;#将数据发送代理绑定到发送节点
set null0 [new Agent/Null] ;#建立一个数据接收代理
$ns attach-agent $n(2) $null0 ;#将数据接收代理绑定到接收节点
$ns connect $udp0 $null0 ;#连接两个代理（也就决定了数据包的发送和接收节点）
#在UDP代理上建立CBR流
set cbr [new Application/Traffic/CBR]
$cbr attach-agent $udp0
# 仿真结束时重置节点
for {set i 0} {$i < 3 } {incr i} {
$ns at 10.0 "$n($i) reset";
}
#启动和结束流代理
$ns at 0.5 "$cbr start"
$ns at 9.5 "$cbr stop"
#定义结束进程
proc finish {} {
global ns tracefd namtrace
$ns flush-trace
close $tracefd
close $namtrace
exit 0
}
#仿真结束时调用结束进程
$ns at $val(stop) "finish"
$ns at $val(stop) "puts \"NS EXISTING...\"; $ns halt"
puts "Start Simulation..."
# run the simulation
$ns run
运行截图：
这篇关于无线简单网络模型模拟的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
