台湾国立大学郭彦甫Matlab教程笔记(12) advanced 2D plot 下

2023-12-07 13:32

本文主要是介绍台湾国立大学郭彦甫Matlab教程笔记(12) advanced 2D plot 下,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

台湾国立大学郭彦甫Matlab教程笔记(12) advanced 2D plot 下

上文记录的是关于统计的图标的绘制
下面我们来到另一个模块:颜色

fill()填充函数

功能:某一个封闭曲线,图上特定颜色

举例:把一个停车标志图上颜色
在这里插入图片描述
分析:首先要绘制一个八边形,根据前几次笔记,我们知道了几变形的绘制方法,
可以通过linspace()函数,它产生的就是一个角度,可以用来当作极坐标系的theta。按照之前的想法,我们会这样来做

theta=linspace(0,2*pi,9);
r=ones(1,length(theta));
polar(theta,r);

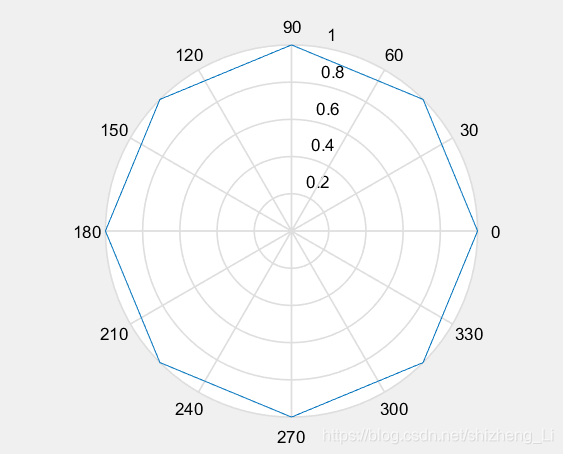

没错,我们确实绘制出来八边形,如下图,但这不是我们想要的
在这里插入图片描述
所以,我们还是好好听老师讲吧。

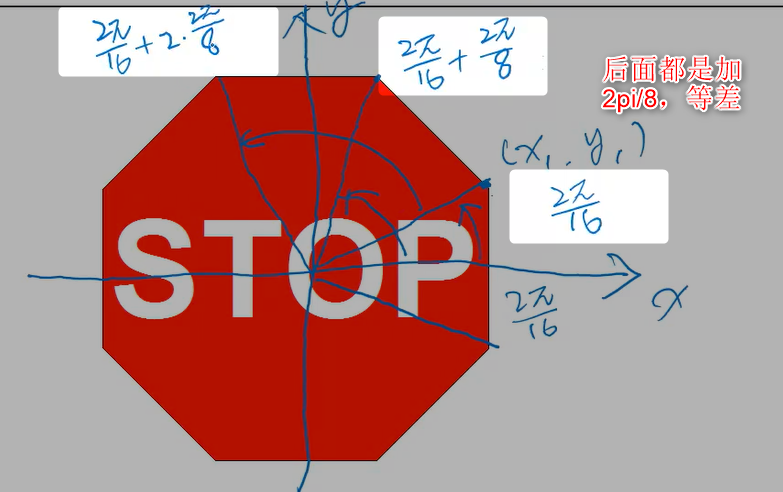

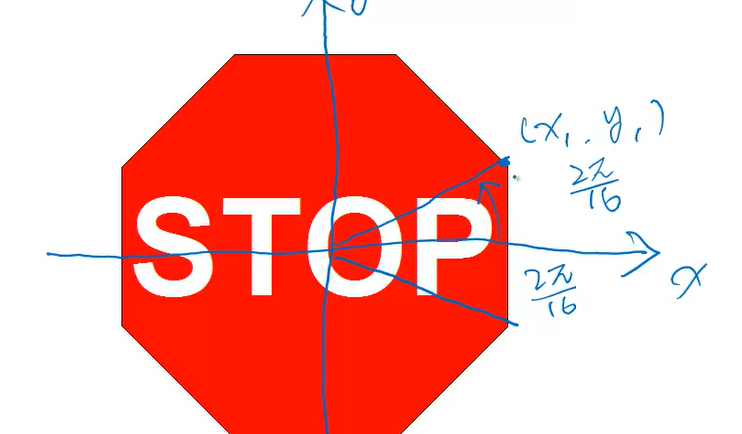

同样要绘制一个八边形,同样是把2*pi的角度分成8份,但是每一份还要一分为二,如下图
在这里插入图片描述

接着分析:
在这里插入图片描述

解释: 这个间隔用t表示,
如何理解:t=[1:2:15]’*pi/8
意思是[1:2:15]是一个vector,间隔是2:1、3、5、7、9、11、13、15,然后再乘上pi/8,就是八个角度,图上的八个角

例程:

t=(1:2:15)'*pi/8;%画八边形的八个角
y=sin(t);
x=cos(t);
fill(x,y,'r');
axis square off;
text(0,0,'STOP','color','w','fontsize',80,'fontweight','bold','horizontalalignment','center');

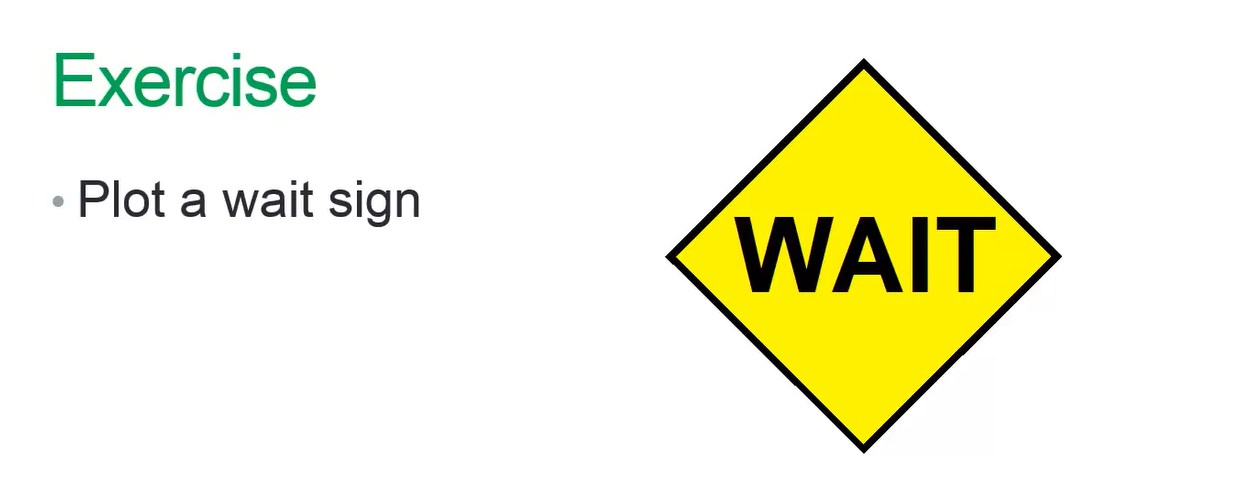

作业:绘制一个等待的标志
在这里插入图片描述

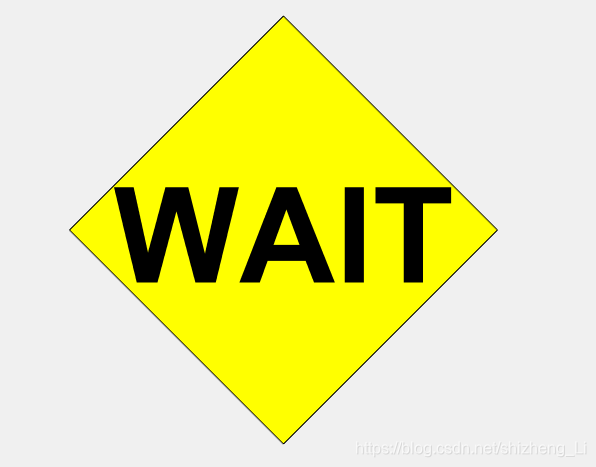

我的练习结果:
在这里插入图片描述

我的练习代码:

t=[0:3]*pi/2;%四个点
y=sin(t);%绘制四条边
x=cos(t);
fill(x,y,'y');%填充颜色
axis square off;%去掉坐标轴边框
text(0,0,'WAIT','color','k','fontsize',80,'fontweight','bold','horizontalalignment','center');

Color space颜色空间

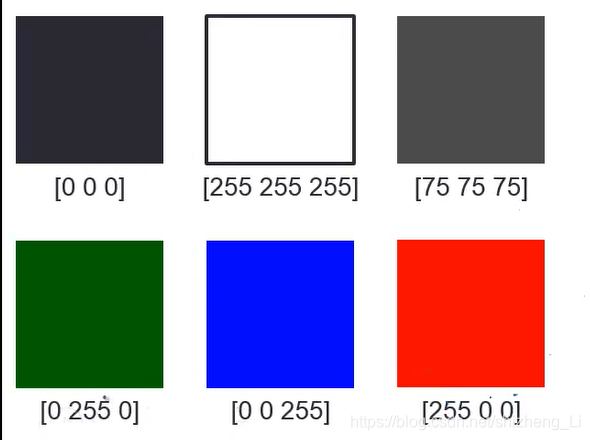

[R G B]向量来决定颜色
每一个坐标值介于0-1之间,同样可以对照到0~255
在这里插入图片描述

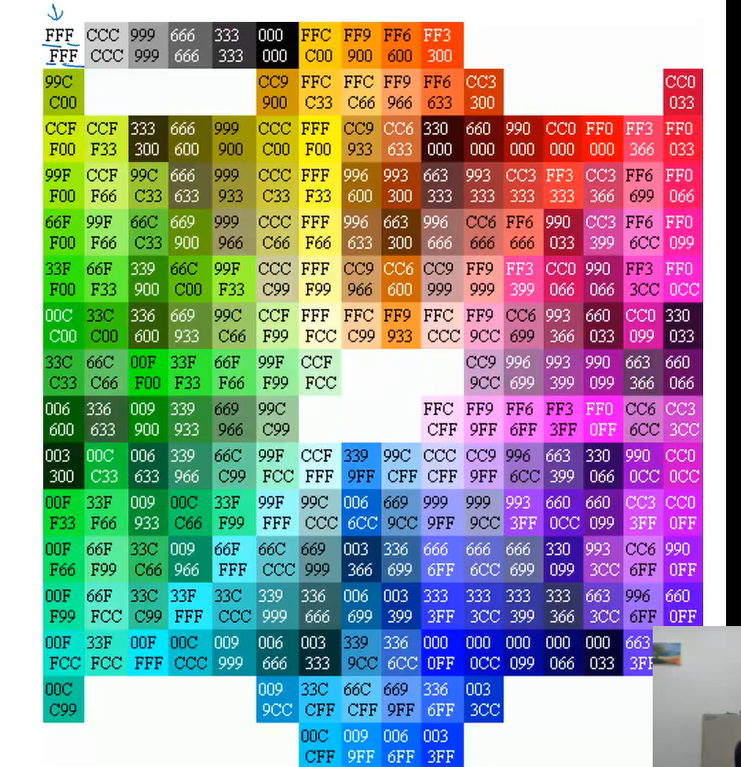

为什么要把0-1转换成0-255,因为我们有一张颜色表,需要在这里选择配色
在这里插入图片描述
每一个颜色使用6位的十六进制的数字表示。
这张表的功能是什么呢?根据这张表上的数字可以选择对应的颜色。

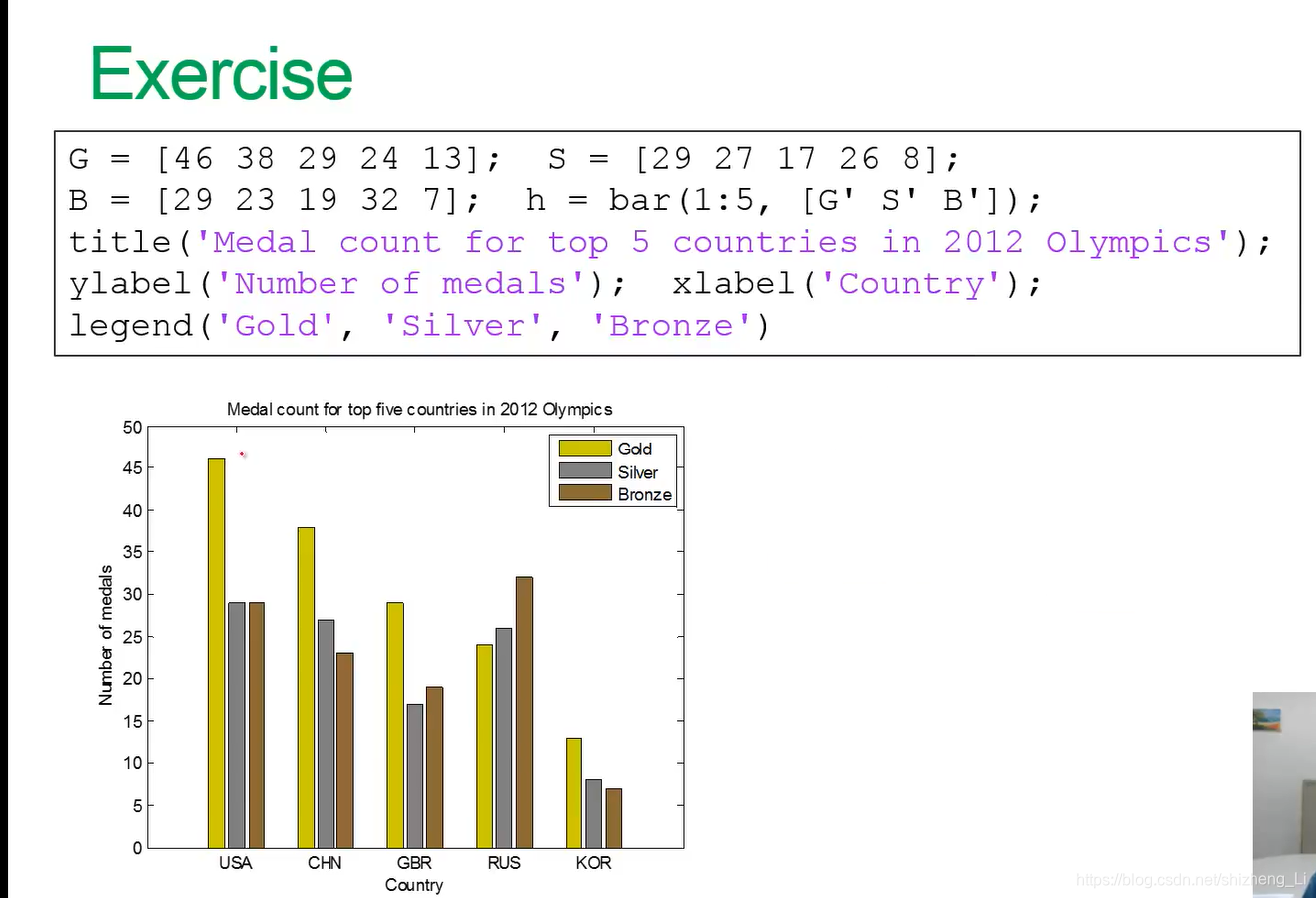

练习题:怎样涂上颜色?

在这里插入图片描述

给出源程序,未更改配色,需要你来更改。

G=[46 38 29 24 13];
S=[29 27 17 26 8];
B=[29 23 19 32 7];
h=bar(1:5,[G',S',B']);
title(' medal count for top 5 contries in 2012 olympics');
ylabel('number of medals');
xlabel('country');
legend('gold','silver','bronze');

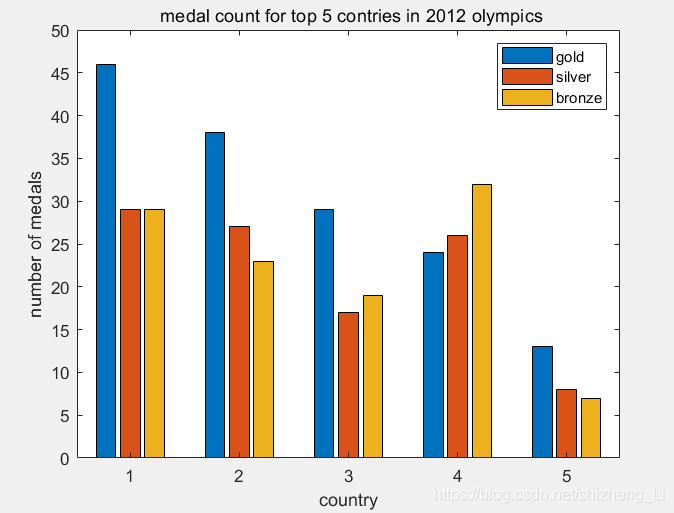

给出的程序执行的结果配色不对,需要我们来修改
在这里插入图片描述
分析:我们需要找到物件的handle,然后设置handle
在这里插入图片描述

1,今天学会了bar的索引,不是用大括号,而是用小括号。

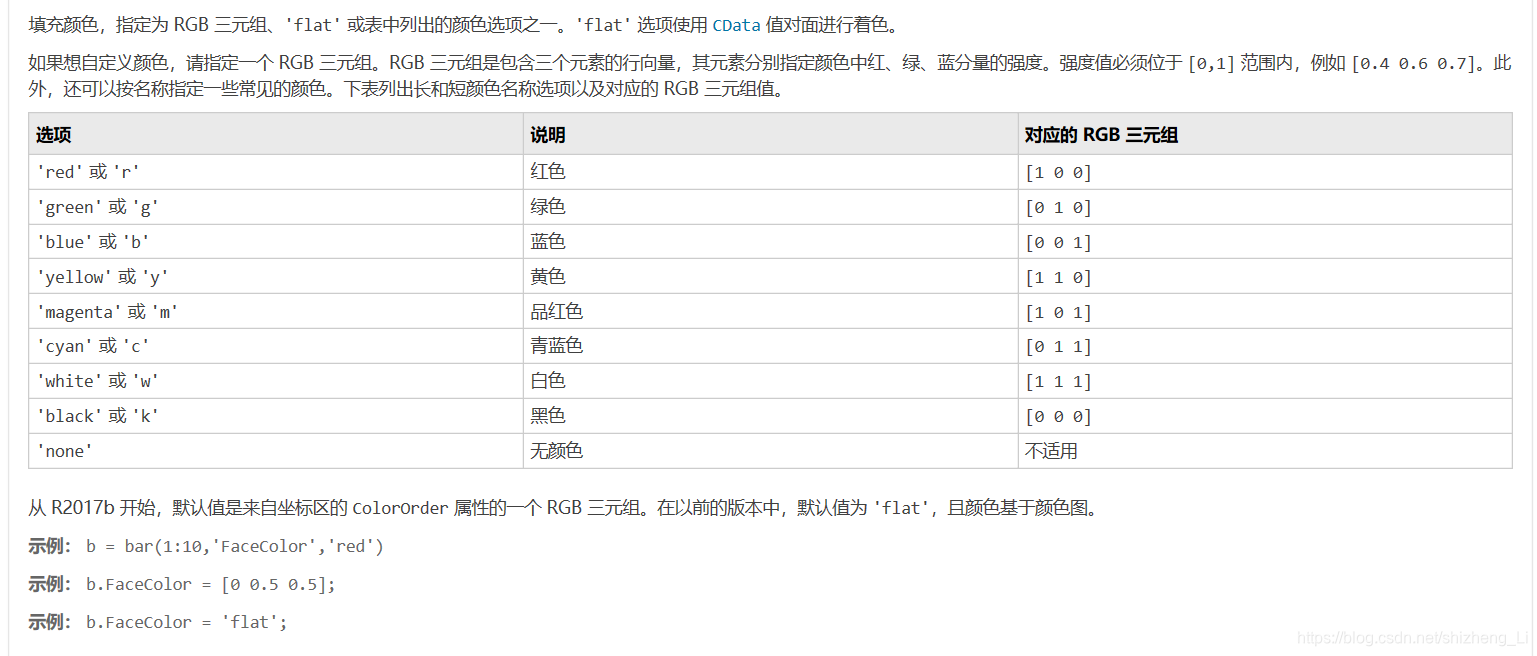

2,当我使用RGB颜色的时候只能使用0-1之间的,而0-255之间的会报错
在这里插入图片描述
查到灰色的是[0.5,0.5,0.5]
执行这句话才运行通过:

h(2).FaceColor=[.5 .5 .5];

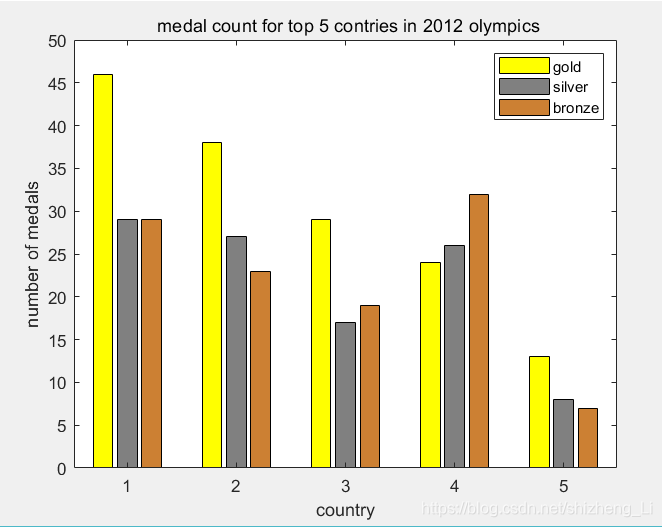

修改完的效果:
在这里插入图片描述
源代码:

G=[46 38 29 24 13];
S=[29 27 17 26 8];
B=[29 23 19 32 7];
h=bar(1:5,[G',S',B']);
h(1).FaceColor=[1,1,0];%黄色
h(2).FaceColor=[.5 .5 .5];%灰色
h(3).FaceColor=[0.8 0.5 0.2];%咖啡色
title(' medal count for top 5 contries in 2012 olympics');
ylabel('number of medals');
xlabel('country');
legend('gold','silver','bronze');

matlab颜色对照表(0-1之间取值)
matlab颜色对照表(0-1之间取值)

下一个:

visualizing data as an image :imagesc()颜色可视化

1.display values of a matrix as an’image’
这个指令常用来,让纵轴变成另外一个维度,看起来更直观

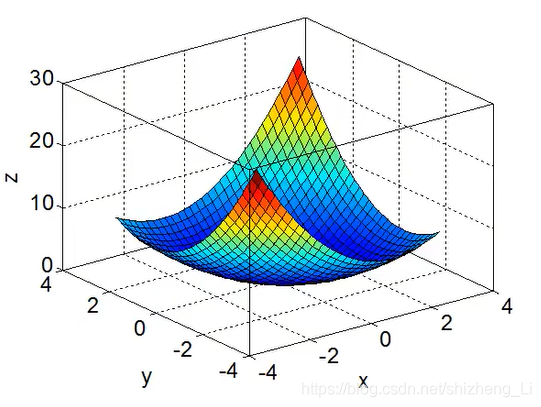

使用 imagesc()之前:
在这里插入图片描述

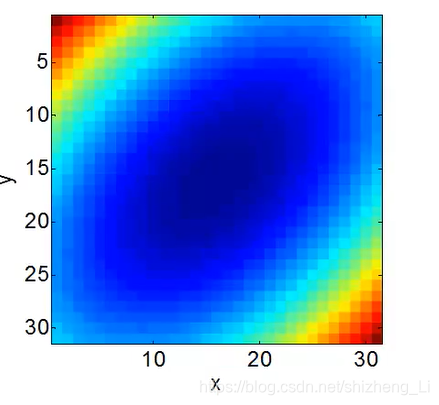

使用Imagesc()之后:
在这里插入图片描述

例程:

[x,y]=meshgrid(-3:.2:3,-3:.2:3);
z=x.^2+x.*y+y.^2;
surf(x,y,z);
box on;
set(gca,'fontsize',16); zlabel('z');
xlim([-4 4]);xlabel('x');
ylim([-4 4]);ylabel('y');

执行完上述代码的结果:

imagesc(z);
axis square;
xlabel('x');
ylabel('y');

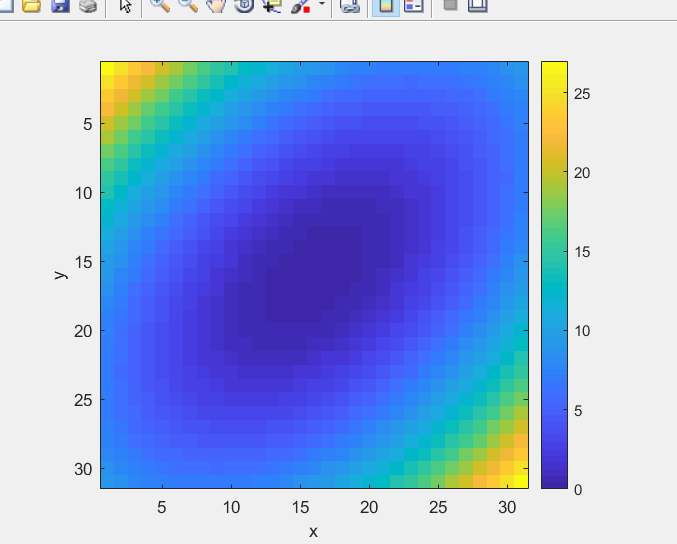

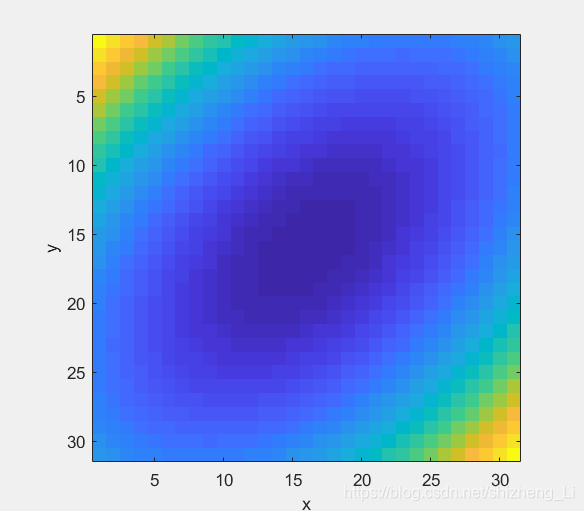

这段程式码执行完的结果:
在这里插入图片描述

我们看一下

Color Bar and Scheme

既然z轴是颜色轴,这个z轴的数值怎么知道
只要 下一个指令colorbar;

执行完这个指令后
在这里插入图片描述

可不可以更改颜色?颜色就改变了
colormap(hot);%暖色系
colormap(cool);%冷色系
colormap(gray);%灰色
刚才说到colormap,matlab中有很多内建的colormap

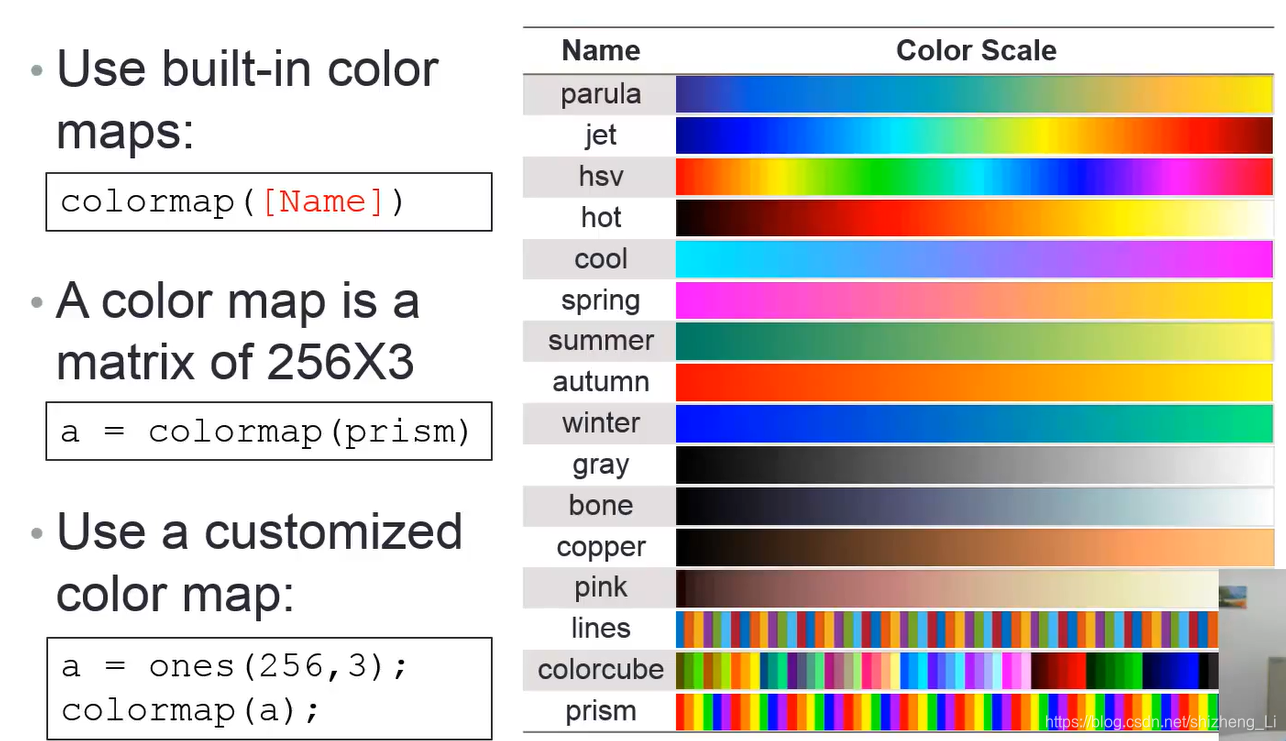

Built-in Colormaps

在这里插入图片描述
怎么使用呢?
colormap([name]);

那colormap是个什么东西?
colormap说穿了就是一个写好的矩阵
可以下指令查看

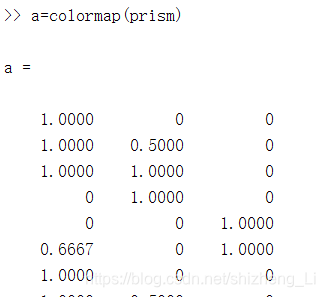

a=colormap(prism)
会得到colormap的矩阵
在这里插入图片描述

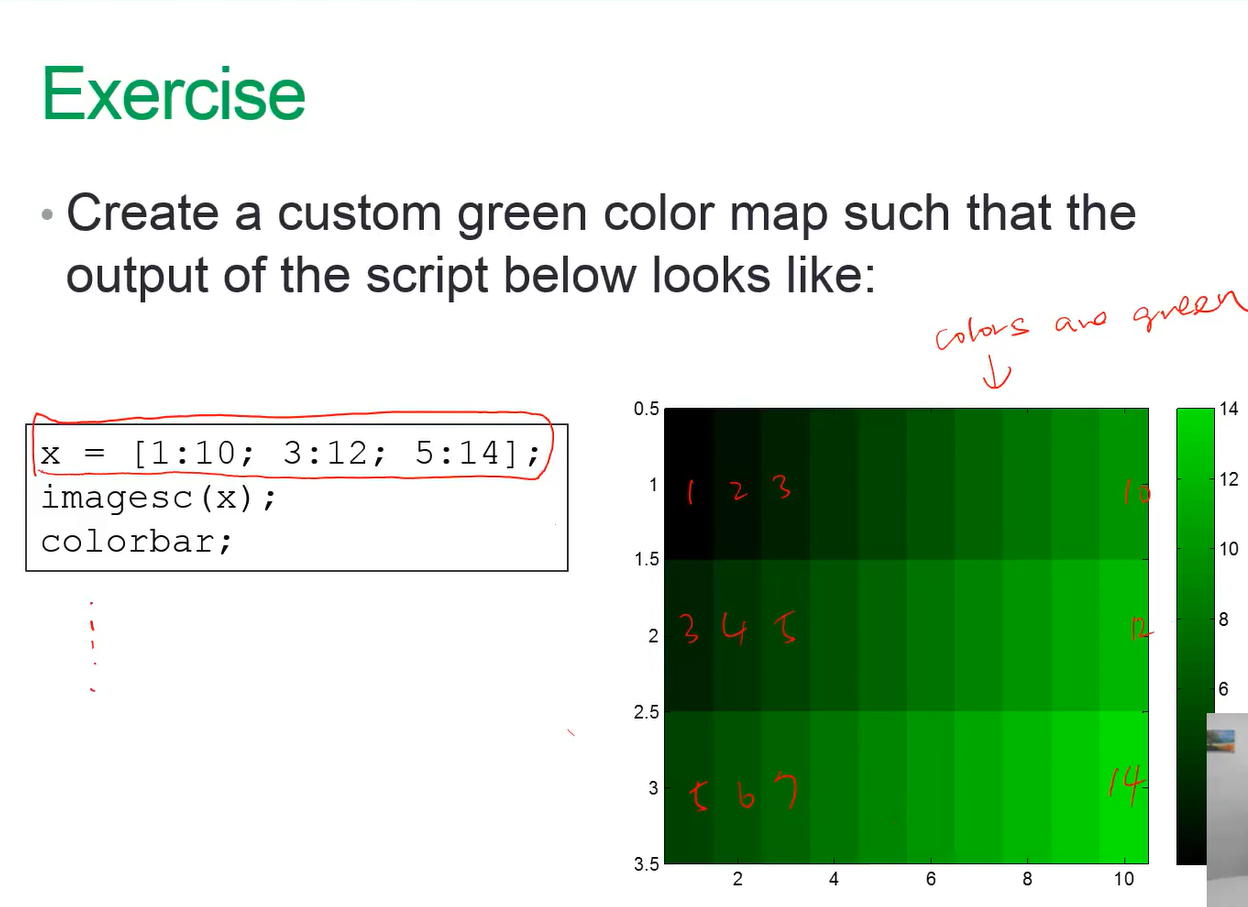

作业题:

这里有几行代码,你要写几行代码,让结果看起来是图上的样子
在这里插入图片描述

给出的代码:

x=[1:10;3:12;5:14];
imagesc(x);
colorbar;

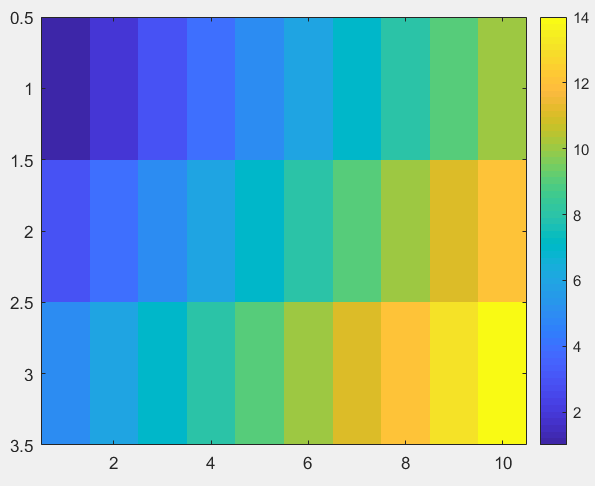

执行完最初的代码,呈现的是下图这个样子

在这里插入图片描述
参考的官方文档:colormap官方文档

这道题考察的是自定义颜色图
做法:需要给出三列数字,这些数字指定颜色,第一列是R,第二列是G,第三列是B。
如图是让显示绿色。

map=[ 0 1 0;0 0.9 0;0 0.6 0; 0 0.5 0; 0 0.4 0;0 0.2 0];
colormap(map);

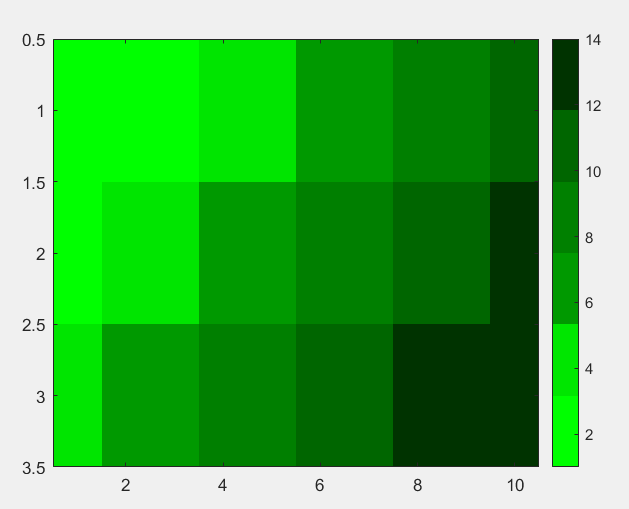

自己做的图的效果长这样:
在这里插入图片描述

附上自己的源代码:

x=[1:10;3:12;5:14];
imagesc(x);
map=[ 0 1 0;0 0.9 0;0 0.6 0;0 0.5 0;0 0.4 0;0 0.2 0];
colormap(map);colorbar;

[总结】
今天这篇文章记录了有关颜色的matlab函数一部分。
fill()填充函数,颜色修改,imagesc()函数,colormap()函数等。

这篇关于台湾国立大学郭彦甫Matlab教程笔记(12) advanced 2D plot 下的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
