认识IAR 开发环境下的.icf 文件和map文件

本文主要是介绍认识IAR 开发环境下的.icf 文件和map文件，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

IAR 开发环境下使用 .icf文件定义 MCU及其外扩资源的应用范围，这些在项目设计之前必须被确定下来。所以认识它非常重要。那么该文件是如何定义的呢?
下面通过一个.icf来认识其具体结构：
这是一个基于STM32芯片的.icf文件定义结构：

/*###ICF### Section handled by ICF editor, don't touch! ****/
/*-Editor annotation file-*/
/* IcfEditorFile="$TOOLKIT_DIR$\config\ide\IcfEditor\cortex_v1_0.xml" */
/********************************-Specials-************************************/
/*由于STM32内部flash的起始地址为 0x08000000, 所以如下语句定义程序的起始地址，但对于一个应用程序，其起始运行地址不一定是芯片定义的初地址，其可根据实际需要修改，当修改后，必须特殊设计一段引导代码使其能跳到应用程序中来。由于作者的系统的APP 起始地址为 0x08008000 ，所以我的应用程序app start addrress 定义如下：*/
define symbol __ICFEDIT_intvec_start__ = 0x08008000;
/********************************-Memory Regions-******************************/
/* 定义内部FLASH地址 */
define symbol __ICFEDIT_region_ROM_start__ = 0x08008000;
define symbol __ICFEDIT_region_ROM_end__ = 0x0807FFFF;
/* 定义内部RAM地址 */
define symbol __ICFEDIT_region_RAM_start__ = 0x20000000;
define symbol __ICFEDIT_region_RAM_end__ = 0x2000FFFF;

/* 定义扩展RAM地址 */
define symbol __ICFEDIT_region_EXRAM_start__ = 0x68000000;
define symbol __ICFEDIT_region_EXRAM_end__ = 0x68040000;

/*********************************-Sizes-***************************************/
/* 栈和堆大小，一般不需要修改 */
define symbol __ICFEDIT_size_cstack__ = 0x400;
define symbol __ICFEDIT_size_heap__ = 0x200;
/******************************* End of ICF editor section. ###ICF###***********/
define memory mem with size = 4G;
define block CSTACK with alignment = 8, size = __ICFEDIT_size_cstack__ { };
define block HEAP with alignment = 8, size = __ICFEDIT_size_heap__ { };

/*定义内部 RAM ROM, 以及外部RAM 地址范围 */
define region ROM_region = mem:[from __ICFEDIT_region_ROM_start__ to __ICFEDIT_region_ROM_end__];
define region RAM_region = mem:[from __ICFEDIT_region_RAM_start__ to __ICFEDIT_region_RAM_end__];
define region EXRAM_region = mem:[from __ICFEDIT_region_EXRAM_start__ to __ICFEDIT_region_EXRAM_end__];

/*
********************************************************************************
Define Bootloader address
********************************************************************************
*/
/* 这段语句相当于一个标志位，使的以 ILOADER 声明的代码放在如下空间内，具体声明方式如下：
#pragma location = "ILOADER"
__root const unsigned char RBL_Code[] = {
0x00, 0x04, 0x00, 0x20, 0x85, 0x2C, 0x00, 0x08, 0x9D, 0x2C, 0x00, 0x08, 0x9F, 0x2C, 0x00, 0x08,
0xA1, 0x2C, 0x00, 0x08, 0xA3, 0x2C, 0x00, 0x08, 0xA5, 0x2C, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xA7, 0x2C, 0x00, 0x08,
}；
*/
define region ILOADER_region = mem:[from 0x08000000 to 0x08003FFF];
place in ILOADER_region { readonly section ILOADER };
/*******************************************************************************/
/* 下列语句定义所定义地址空间内可完成的操作类型*/
initialize by copy { readwrite };
do not initialize { section .noinit };

place at address mem:__ICFEDIT_intvec_start__ { readonly section .intvec };

place in ROM_region { readonly };
place in RAM_region { readwrite,
block CSTACK, block HEAP };
/* 对外部RAM操作类型的声明 */
place in EXRAM_region {readwrite data section SDRAM }; /* EXTSRAM_region */
/* 定义一个标志位，代表扩展RAM的起始地址，可以再应用函数中直接调用SDRAM_BASE_ADDR 这个变量 */
define exported symbol SDRAM_BASE_ADDR = __ICFEDIT_region_EXRAM_start__;

/******************************* End of this file ******************************/

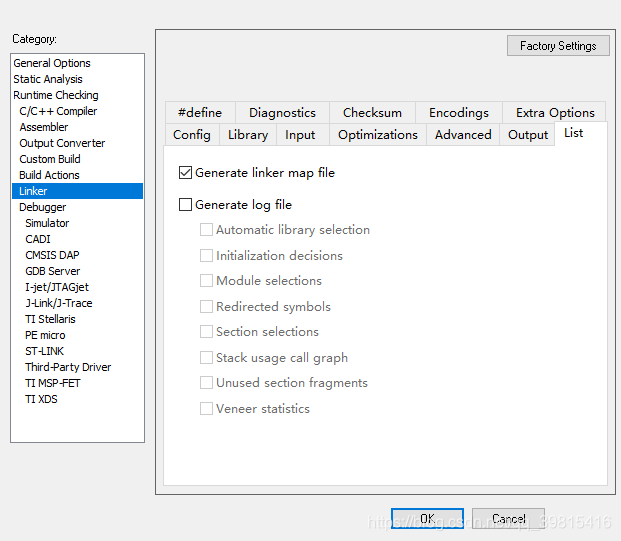

AR的默认设置是不生成map文件的，我们需要手动设置一下，如下图，然后点击准备就绪之后编译即可在PROJDIR\FLASH_256KB_PFLASH\List文件夹下找到：

生成之后，我们在IAR环境下打开它（当然可以以记事本直接打开，这里为了更直观），map文件主要由以下几部分构成：
（1）文件头中显示链接器版本，输出文件名，MAP 文件名以及链接器命令行等。
（2）RUNTIME MODEL ATTRIBUTES 部份显示 Endian等属性；
（3） PLACEMENT SUMMARY部份显示各sections 在存储器中的分布；
（4）INIT TABLE 部份显示与初始化有关的section tables；
（5）MODULE SUMMARY部份显示所有被连接的文件信息，包括目标文件和库文件等；

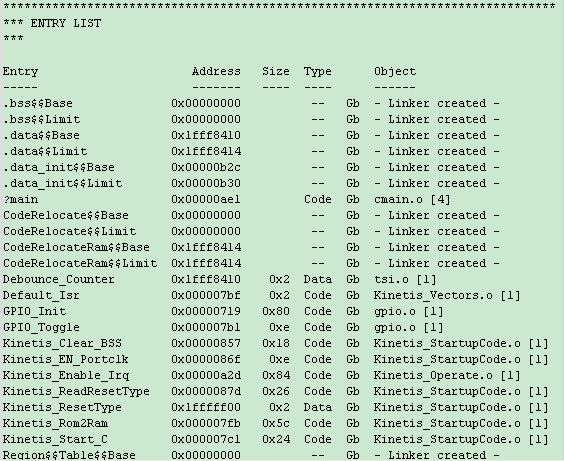

（6）ENTRY LIST部份给出了所有函数的入口地址及其所在的目标文件。

（7）文件尾中显示了总的代码和数据字节数（想看下最后目标代码占用多少Flash和多少RAM的可以从这里查到）。

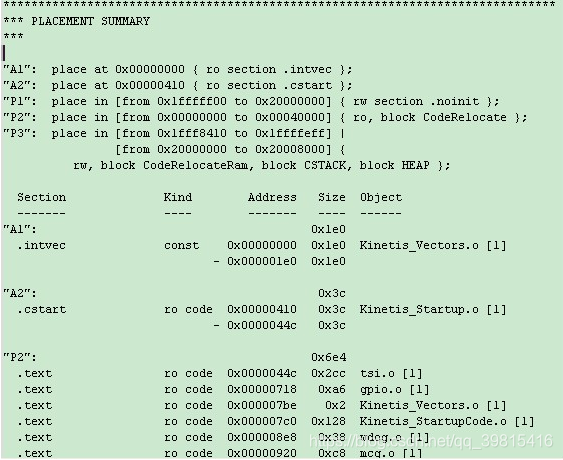

1）PLACEMENTSUMMARY，该部分主要显示目标代码在芯片内部的存储器映射地址，可能会有人疑问为什么会分配到这些地址的呢，其实这些地址分配都是在前文讲的Linker文件（*.icf文件）里预定义好了，IAR根据所选目标芯片就按照该定义分配地址段，然后烧写进Flash
