Dynamo For Revit: CurtainPanel 幕墙嵌板

前言

本文介绍 Dynamo For Revit 幕墙嵌板相关节点。

内容

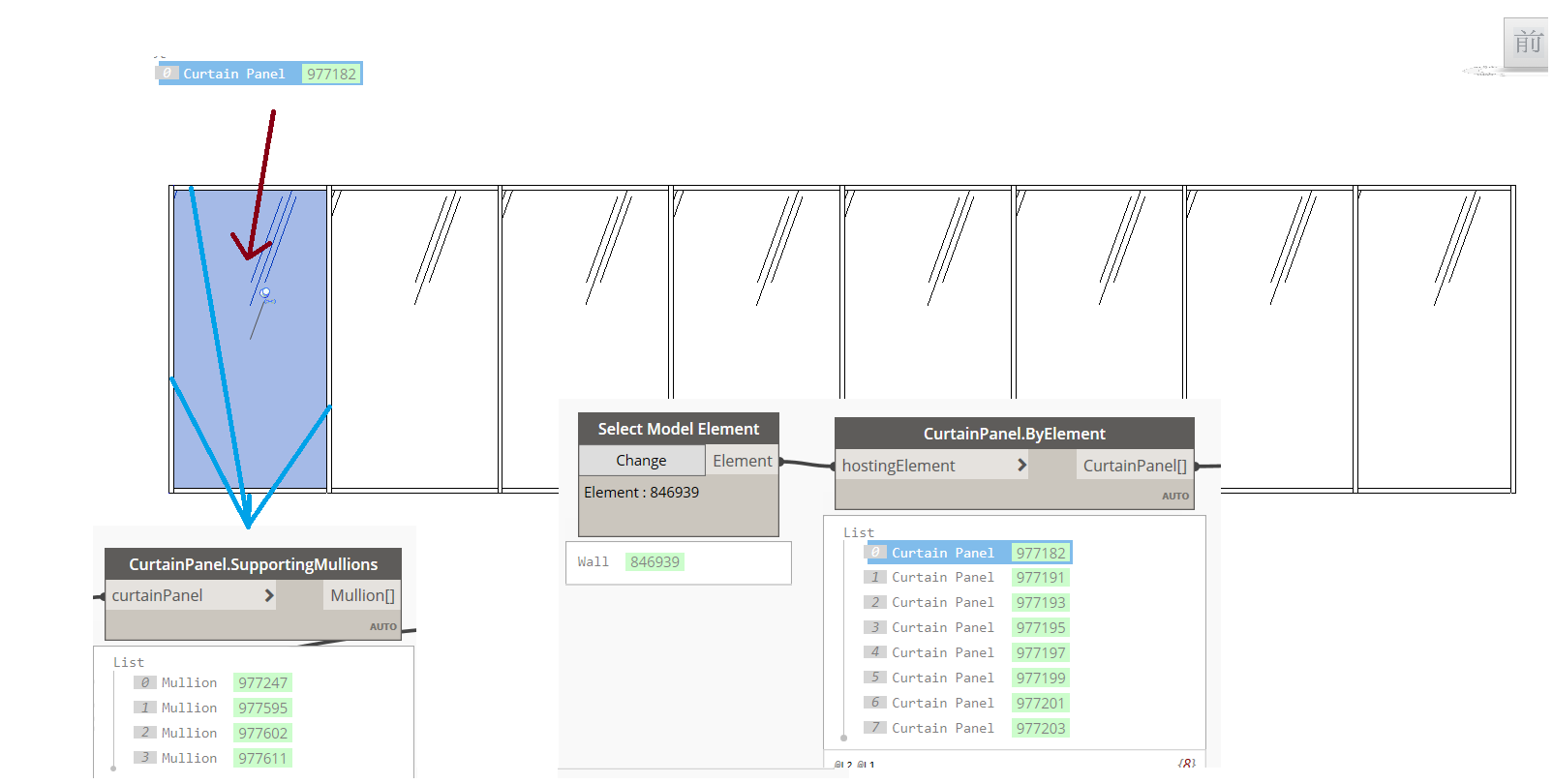

打开 Revit 的建筑样例，选中一楼餐厅的朝南的幕墙：

1. 用 Select Model Element 节点来选中幕墙
2. 用 CurtainPanel.ByElement 得到它的所有的 Curtain Panel，即幕墙嵌板
3. 选择其中一块嵌板，找出它的幕墙竖梃, CurtainPanel.SupportingMullions，这是有 4 条

   幕墙嵌板是一种族实例，但是它和普通的族实例又有所不同。

   不同点在于，它有一个自己的分类，在 Revit API 里面，体现为 FamilyInstance 的子类， Panel，另外，幕墙竖梃也是它的子类，Mullion:

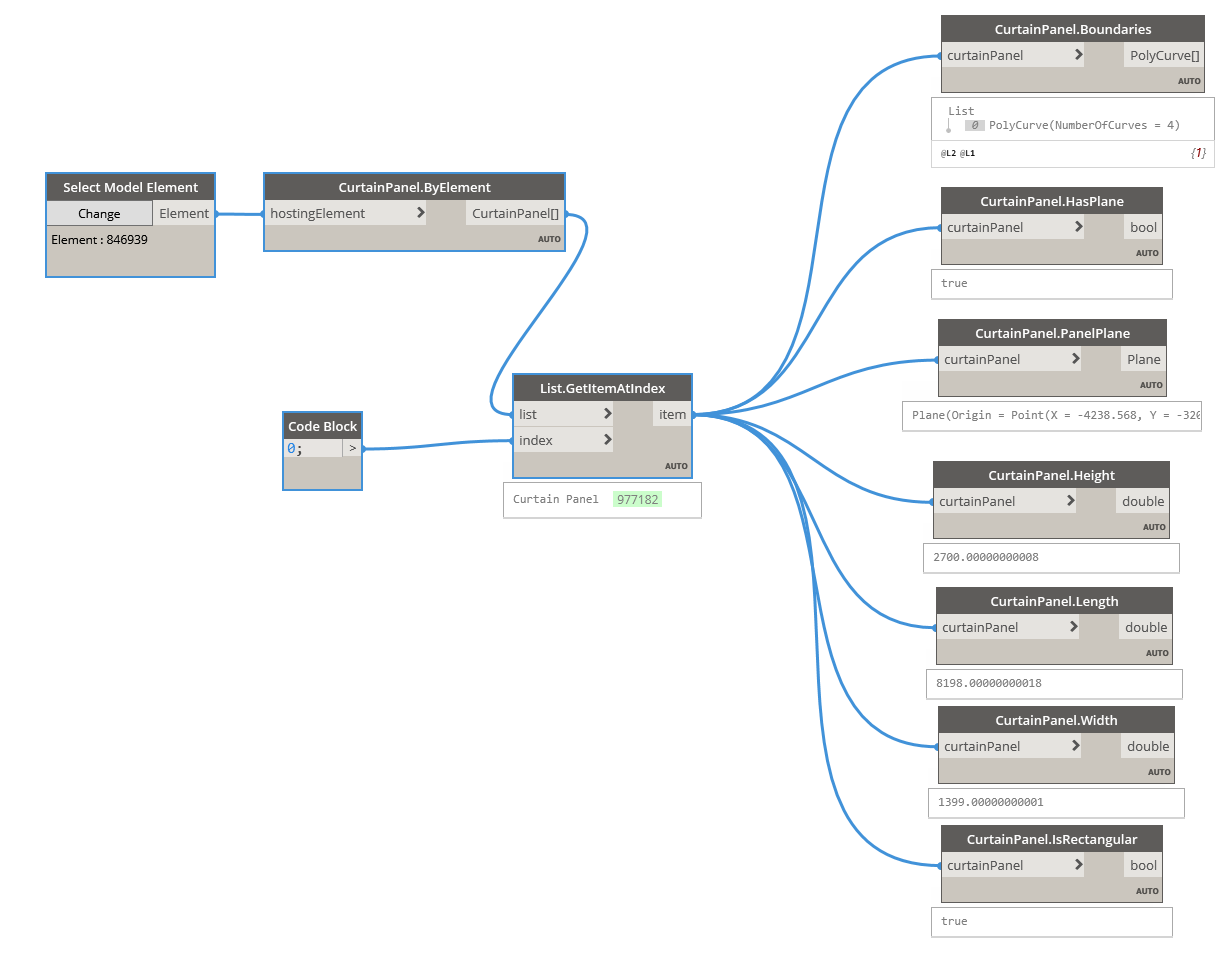

CurtainPanel相关节点：

1. CurtainPanel.Boundaries 实际就是 Panel 的边缘线，就是幕墙竖梃的位置
2. CurtainPanel.HasPlane，如果是直墙，那么它有一个平面，如果是弧墙，则没有
3. 只有对于平的 Panel 并且是矩形的，即 CurtainPanel.IsRectanglar 为 true，CurtainPanel.PanelPlane、CurtainPanel.Height和CurtainPanel.Witdh才有意义，对于其它类型的 Panel 没有意义

这是直的幕墙：

这是弧形幕墙：
