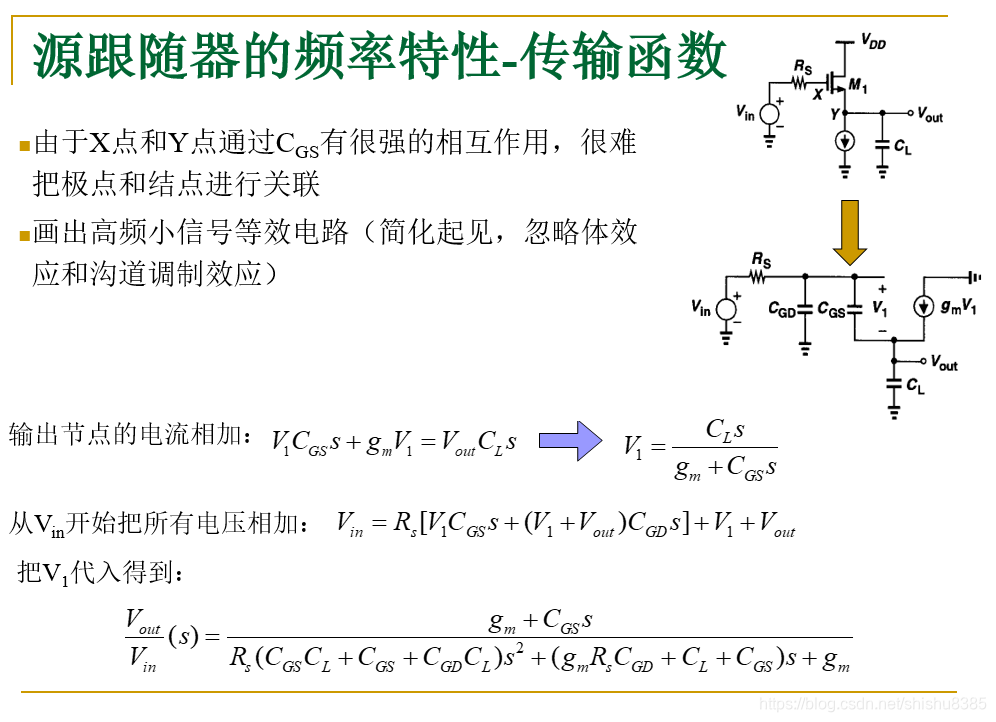

源跟随器的频率特性-传输函数

由于X点和Y点通过CGS有很强的相互作用,很难把极点和结点进行关联

画出高频小信号等效电路(简化起见,忽略体效应和沟道调制效应)在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述课程地址:网易云课堂

https://study.163.com/course/introduction.htm?courseId=1209196830&share=2&shareId=400000000676048#/courseDetail?tab=1

版图课程链接:(已完结)

https://study.163.com/course/introduction.htm?courseId=1209174834&share=2&shareId=400000000676048#/courseDetail?tab=1

设计课程链接:(还在连载中)

https://study.163.com/course/introduction.htm?share=2&shareId=400000000676048&courseId=1209196830&trace_c_p_k2=57902cab0cbf42ca85dd8b092529ce9d

主讲陈博士实战经验:

陈博士,副教授,在微电子学与固体电子学领域多年理论和实战经验,在高性能模拟/混合信号集成电路设计(可编程增益放大器、自动增益控制环路、高性能模数/数模转换器等,低功耗、高精度、低噪声传感器接口及信号处理电路设计,高可靠加固标准单元库设计)领域有多年深耕经验,具有扎实的理论基础,丰富的实战经验,累计发表论文60余篇,授权发明专利11项,出版论著及译著8部。实战经验方面,陈博士在SMIC 55/90/130/180/350nm、TSMC 180/350nm以及UMC180nm等工艺节点上完成了10/12bit1MHz SAR ADC、12bit 100MHz Pipelined ADC、16/18bit 500kHzSigma-Delta ADC、热电堆模拟前端、生物传感节点、16位MCU、语音信号SoC等十余个IP的流片,具有丰富的设计和测试经验。

未来发展战略:会以微信公众号“集成电路设计那些事儿”(英文名字:“IC_Design_Story”)为主体,依托各类一线工程师,科学家,硕博士,陆续发布集成电路设计类实战视频课程,未来计划开展:模拟ADC实战设计,基于Verilog的FPGA设计,基于Cadence Allegro的PCB设计,通信算法类(软件无线电,数字功放预失真DPD)等,该套视频力图从项目实战出发,解决初学者无人带,入门难,摸不清的难题,相信在课程实战的辅导下,公众号能与大家共同成长、提高,如大家有兴趣,可以长期关注。

这篇关于源跟随器的频率特性-传输函数的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
