在今年的 Google I/O 15上Google 发布了新的支持库，其中有好几个组件与Material Design设计密切相关,在这些新组件中，你可以找到有几个类似于ViewGroup 的控件，如 AppbarLayout,CollapsingToolbarLayout 和 CoordinatorLayout.
这些ViewGroups 控件提供了非常强大的功能，我决定写一篇文章来介绍相关的配置和技巧。

CoordinatorLayout

顾名思义，这个控件的目的就是协调它里面View的行为。

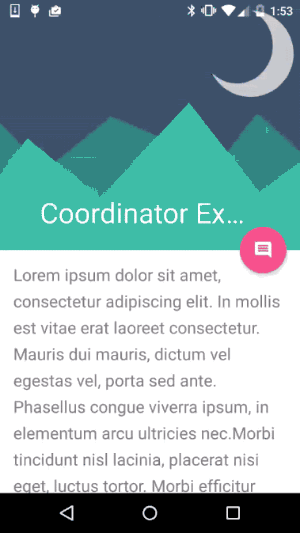

请看下面的图片：
这里写图片描述

在这个例子中我们可以看到View之间是如何相互配合的，View会根据其他View的变动做相应的变化。

以下是CoordinatorLayout的简单使用例子：

<?xml version="1.0" encoding="utf-8"?><android.support.design.widget.CoordinatorLayoutxmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"android:layout_width="match_parent"android:layout_height="match_parent"android:background="@android:color/background_light"android:fitsSystemWindows="true"><android.support.design.widget.AppBarLayoutandroid:id="@+id/main.appbar"android:layout_width="match_parent"android:layout_height="300dp"android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"android:fitsSystemWindows="true"><android.support.design.widget.CollapsingToolbarLayoutandroid:id="@+id/main.collapsing"android:layout_width="match_parent"android:layout_height="match_parent"app:layout_scrollFlags="scroll|exitUntilCollapsed"android:fitsSystemWindows="true"app:contentScrim="?attr/colorPrimary"app:expandedTitleMarginStart="48dp"app:expandedTitleMarginEnd="64dp"><ImageViewandroid:id="@+id/main.backdrop"android:layout_width="match_parent"android:layout_height="match_parent"android:scaleType="centerCrop"android:fitsSystemWindows="true"android:src="@drawable/material_flat"app:layout_collapseMode="parallax"/><android.support.v7.widget.Toolbarandroid:id="@+id/main.toolbar"android:layout_width="match_parent"android:layout_height="?attr/actionBarSize"app:popupTheme="@style/ThemeOverlay.AppCompat.Light"app:layout_collapseMode="pin"/></android.support.design.widget.CollapsingToolbarLayout></android.support.design.widget.AppBarLayout><android.support.v4.widget.NestedScrollViewandroid:layout_width="match_parent"android:layout_height="match_parent"app:layout_behavior="@string/appbar_scrolling_view_behavior"><TextViewandroid:layout_width="match_parent"android:layout_height="wrap_content"android:textSize="20sp"android:lineSpacingExtra="8dp"android:text="@string/lorem"android:padding="@dimen/activity_horizontal_margin"/></android.support.v4.widget.NestedScrollView><android.support.design.widget.FloatingActionButtonandroid:layout_height="wrap_content"android:layout_width="wrap_content"android:layout_margin="@dimen/activity_horizontal_margin"android:src="@drawable/ic_comment_24dp"app:layout_anchor="@id/main.appbar"app:layout_anchorGravity="bottom|right|end"/>
</android.support.design.widget.CoordinatorLayout>

我们看一下这个layout结构，CoordinatorLayout包含3个子控件：
AppbarLayout， scrolleable view 和 anchoredFloatingActionBar。

<CoordinatorLayout><AppbarLayout/><scrollableView/><FloatingActionButton/>
</CoordinatorLayout>

AppBarLayout

AppBarLayout 是继承LinerLayout实现的一个ViewGroup容器组件,
默认的AppBarLayout是垂直方向的, 可以管理其中的控件在内容滚动时的行为。

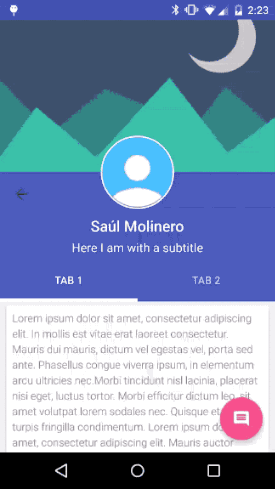

这听起来可能有点令人困惑，我想一张图片可以胜过千言万语，特别时GIF图片：
这里写图片描述

AppBarLayout在这个例子中时蓝色的View，在其下放置了一个可以缩放的图片，其中包含一个Toolbar，
一个LinearLayout（包含标题和副标题），以及一个TabLayout。

我们可以通过设置layout_scrollFlags参数，来控制AppBarLayout中的控件行为。
在我们的这个例子中，大部分View的layout_scrollFlags都设置为scroll，如果没有设置的话，
当可滚动的View进行滚动时，这些没设置为scroll的View位置会保持不变；

layout_scrollFlags设置上snap值则可以避免进入动画中间状态（ mid-animation-states），
这意味着动画会一直持续到View完全显示或完全隐藏为止。

LinearLayout其中包含了一个标题和一个副标题，当用户向上移动时LinearLayout是一直显示的，直到移出屏幕（enterAlways）;

TabLayout会一直是可见的，因为我们没有在TabLayout上设置任何flag。

正如你所见，AppbarLayout的强大管理能力是通过在View上设置不同scroll flags实现的。

<AppBarLayout><CollapsingToolbarLayoutapp:layout_scrollFlags="scroll|snap"/><Toolbarapp:layout_scrollFlags="scroll|snap"/><LinearLayoutandroid:id="+id/title_container"app:layout_scrollFlags="scroll|enterAlways"/><TabLayout /> <!-- no flags -->
</AppBarLayout>

这些参数的设置请参考 Google Developers docs。
不过我建议还是通过代码练习来掌握它。我在文章的末尾提供了几个Github上的例子。

AppbarLayout flags

SCROLL_FLAG_ENTER_ALWAYS: 当任何向下滚动事件发生时, View都会移入 , 不管scrolling view 是否正在滚动。

SCROLL_FLAG_ENTER_ALWAYS_COLLAPSED: ‘enterAlways’的附加标识，它使得returning view恢复到指定的最小高度后才开始显示，然后再慢慢展开。

SCROLL_FLAG_EXIT_UNTIL_COLLAPSED: 但向上移出屏幕时，View会一直收缩到最小高度后，再移出屏幕。

SCROLL_FLAG_SCROLL: View 会根据滚动事件进行移动。

SCROLL_FLAG_SNAP: 但滚动结束时，如果View只有部分可见，它将会自动滑动到最近的边界（完全可见或完全隐藏）

CoordinatorLayout Behaviors
让我们做一些测试，打开Android Studio（>= 1.4），根据模板Scrolling Activity创建一个项目，
不需要修改任何代码，以下就是运行后的界面：

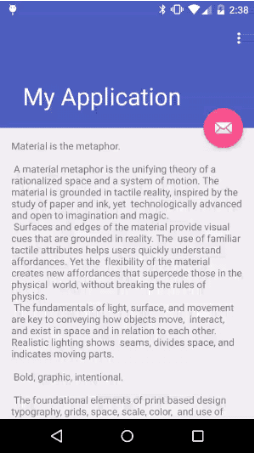

这里写图片描述

如果我们查看生成的代码，不管layouts或java类中我们都不能找到Fab在滚动时变化的动画，为什么呢？

答案在FloatingActionButton的源代码里，自动 Android Studio v1.2 加入了java反编译功能，
我们使用ctrl/cmd + click可以查看源码，看看到底发生了什么：

/** Copyright (C) 2015 The Android Open Source Project**  Floating action buttons are used for a*  special type of promoted action.*  They are distinguished by a circled icon*  floating above the UI and have special motion behaviors*  related to morphing, launching, and the transferring anchor point.**  blah.. blah..*/
@CoordinatorLayout.DefaultBehavior(FloatingActionButton.Behavior.class)
public class FloatingActionButton extends ImageButton {...public static class Behaviorextends CoordinatorLayout.Behavior<FloatingActionButton> {private boolean updateFabVisibility(CoordinatorLayout parent, AppBarLayout appBarLayout,FloatingActionButton child {if (a long condition) {// If the anchor's bottom is below the seam,// we'll animate our FAB outchild.hide();} else {// Else, we'll animate our FAB back inchild.show();}}}...
}

负责缩放动画的是design library新引入的元素叫做Behavior, 在这里是CoordinatorLayout.Behavior<FloatingAcctionButton>, 它根据一些滚动条件，判断是否显示FAB。

SwipeDismissBehavior

深入design support library的代码，我们会发现一个新的类：SwipeDismissBehavior，使用这个Behavior，
我们可以很容易的使用CoordinatorLayout实现滑动删除功能:

@Override
public void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_swipe_behavior);mCardView = (CardView) findViewById(R.id.swype_card);final SwipeDismissBehavior<CardView> swipe= new SwipeDismissBehavior();swipe.setSwipeDirection(SwipeDismissBehavior.SWIPE_DIRECTION_ANY);swipe.setListener(new SwipeDismissBehavior.OnDismissListener() {@Override public void onDismiss(View view) {Toast.makeText(SwipeBehaviorExampleActivity.this,"Card swiped !!", Toast.LENGTH_SHORT).show();}@Overridepublic void onDragStateChanged(int state) {}});LayoutParams coordinatorParams =(LayoutParams) mCardView.getLayoutParams();coordinatorParams.setBehavior(swipe);}

Custom Behaviors
创建自定义Behaviors，并没有想象的那么难，首先我们得搞清楚两个核心元素 child 和 dependency.

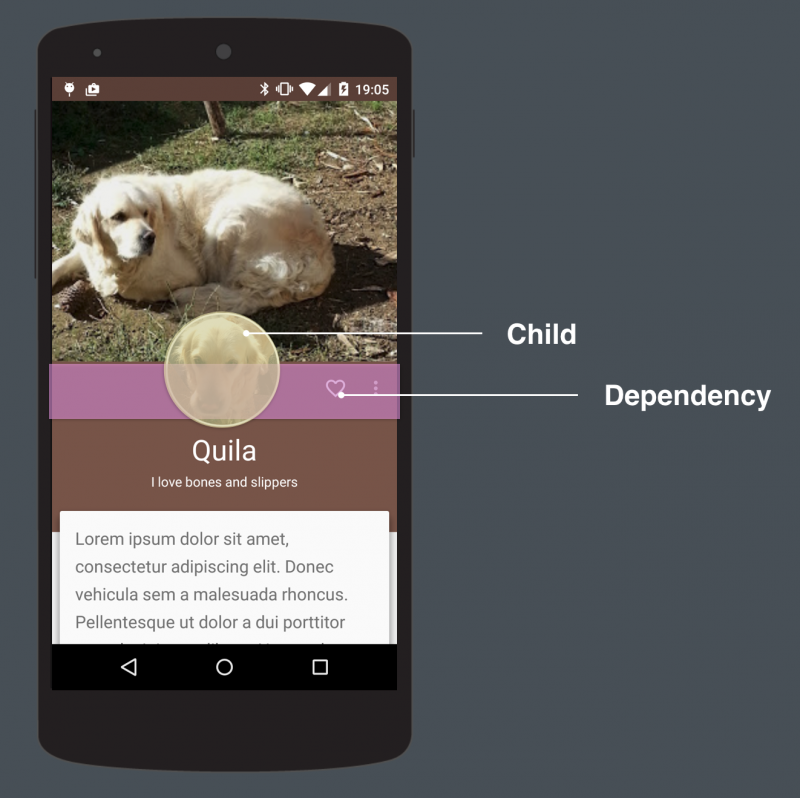

示意图
Childs and dependencies

child 是指需要应用behavior的View ，dependency 担任触发behavior的角色，并与child进行互动。
在这个例子中， child 是ImageView， dependency 是Toolbar，如果Toolbar发生移动，ImageView也会做相应的移动。

现在我们已经知道概念了，接着我们看看怎么实现，
第一步我们需要继承CoordinatorLayout.Behavior，T是指某一个View，
在我们的例子中是ImageView，继承后，我们必须实现以下2个方法:

layoutDependsOn
onDependentViewChanged
layoutDependsOn方法在每次layout发生变化时都会调用，我们需要在dependency控件发生变化时返回True，在我们的例子中是用户在屏幕上滑动时（因为Toolbar发生了移动），然后我们需要让child做出相应的反应。
示意图

@Overridepublic boolean layoutDependsOn(     CoordinatorLayout parent,CircleImageView, child,View dependency) {return dependency instanceof Toolbar;}

一旦layoutDependsOn返回了True，第二个方法onDependentViewChanged就会被调用，
在这个方法里我们需要实现动画，转场等效果。

public boolean onDependentViewChanged(CoordinatorLayout parent,CircleImageView avatar,View dependency) {modifyAvatarDependingDependencyState(avatar, dependency);}private void modifyAvatarDependingDependencyState(CircleImageView avatar, View dependency) {//  avatar.setY(dependency.getY());//  avatar.setBlahBlat(dependency.blah / blah);}

整合后的代码：

public static class AvatarImageBehaviorextends CoordinatorLayout.Behavior<CircleImageView> {@Overridepublic boolean layoutDependsOn(CoordinatorLayout parent,CircleImageView, child,View dependency) {return dependency instanceof Toolbar;}public boolean onDependentViewChanged(   CoordinatorLayout parent,CircleImageView avatar,View dependency) {modifyAvatarDependingDependencyState(avatar, dependency);}private void modifyAvatarDependingDependencyState(CircleImageView avatar, View dependency) {//  avatar.setY(dependency.getY());//  avatar.setBlahBlah(dependency.blah / blah);}
}
