基于Dragonboard 410c进行开发的远程遥控机器人(三)

2023-12-04 05:40

本文主要是介绍基于Dragonboard 410c进行开发的远程遥控机器人(三),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

      前面说过,买的camera的夹层板要直接连到410c开发板上,这样96boards 就没有接口去连接了,无奈,智能自己飞线了,开始还担心,这样连接板子会不会出问题,经过最终的验证,发现是可以的,完全没有影响。接下来看一下最后的验证。

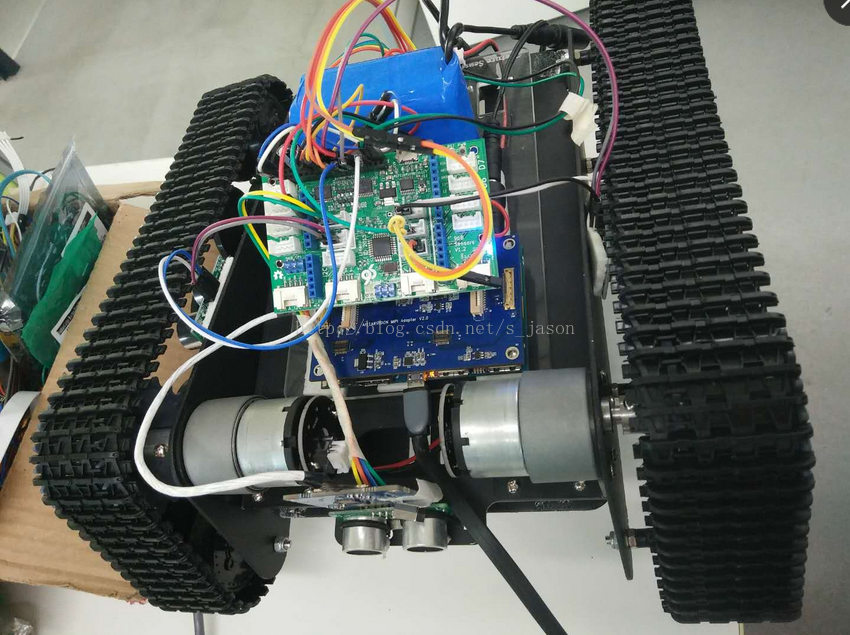

图 远程遥控机器人

      上图是远程遥控机器人的最终组装结果,摄像头固定在了正前方超声波模块上面,用来进行录像,最难组装的部分就是三块板的连接,然后就是外接的pwm控制模块pca9685和电机控制模块等,最后是一个12V的电池了。一切准备就绪,然后就是验证了。

     操作过程:

      手机端联网,然后打开apk。

      机器人端联网,然后打开apk。

     这时候就可以通过手机端接收到摄像头采集的图像了,然后通过手机端的apk也可以远程控制机器人的移动,进而可以实现巡逻、监视、探索等功能。

图 apk显示界面

    从上图可以看到,手机端与机器人端同步显示的画面。以及手机端的控制界面,前、后、左、右分别控制机器人的动作,最下面的进度条用来调节速度。

    到这,验证就结束了,基本功能都可以实现。但是验证过程中发现还存在下面的问题。

   1.电机转速不同。尽管是相同型号的电机,供电电压等也是相同的,但还是存在不可消除的差异,所以导致两边的履带速度不同,因此行进过程中会跑偏,暂时没有想到好的解决方法。但是如果采用像汽车似的那种控制就不存在这种问题了,将两个轮子连接在同一个轴上,电机驱动这个轴就可以了。

    2.图像延时、抖动。因为摄像头是固定在上面的,所以当路面不平时,会产生剧烈抖动,其次,速度较快时,传输的图像会出现跳跃现象,暂时还未想到比较好的解决方法。

这篇关于基于Dragonboard 410c进行开发的远程遥控机器人(三)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
