RK3288板子的直接现象播放音频无声音，
在开机的启动信息里发现
[ 1.785951] ALSA device list:
[ 1.785960] No soundcards found.
此时用Mplayer打开mp3文件是没声音的，且播放的进度条是不动的。
从搜索的网上的信息了解到“RT5640和RT3224在硬件和软件上完全兼容, 而RK配置RT3224时用是RT3261的驱动,”
按照方法配置成3261的驱动，可以在启动信息里看到驱动加载成功
[ 2.207254] ALSA device list:
[ 2.207262] #0: RK_RT3224
此时在系统中用Mpaly播放MP3文件无声音，但播放进度条在走。

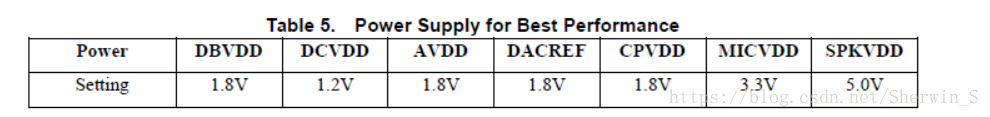

硬件上5640的供电是正常的。

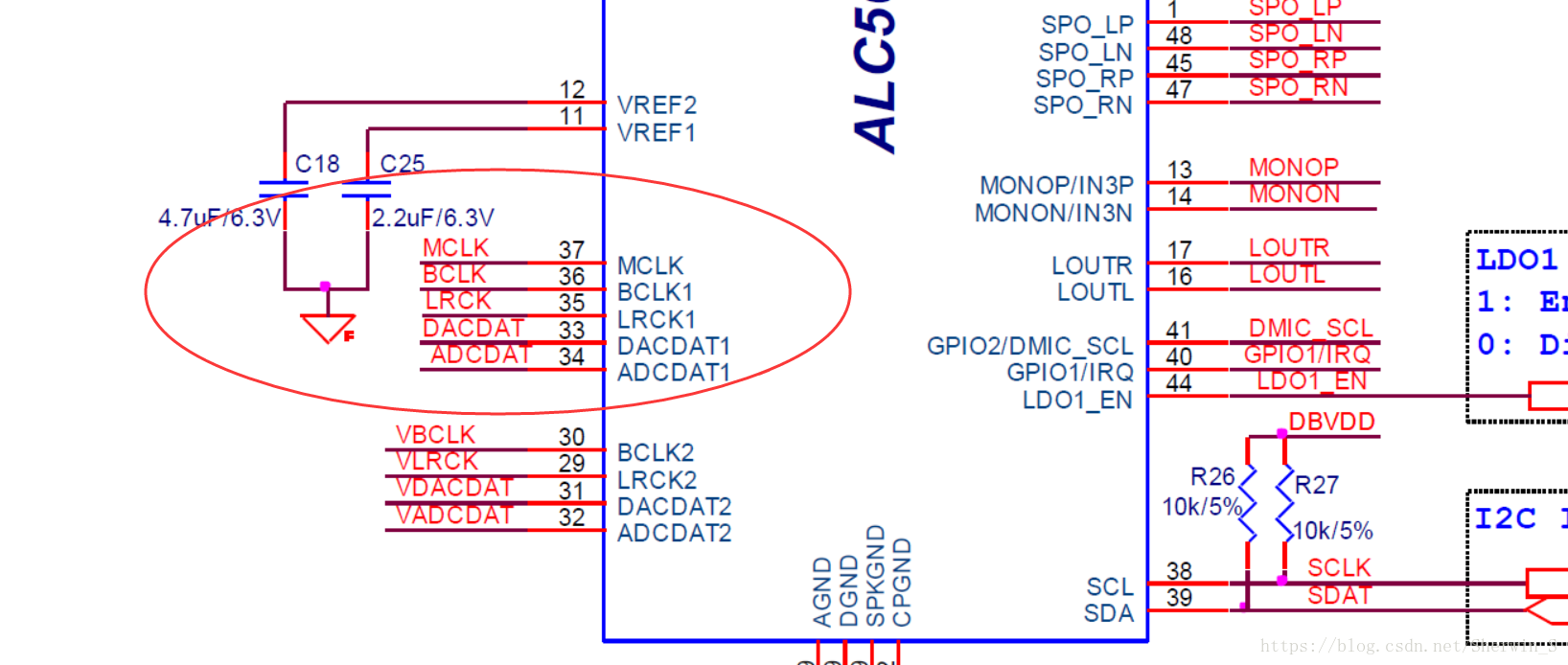

几个时钟信号MCLK是11.2M,BCLK1是2.8M，LRCK1是44.1k
这里交代了以下我们做的两代RK3288的板子差异，播放无声音是在第二代板子上，以上内容均为第二代板子的现象。下表列出了第一代板子和第二代板子的差异。
| 版本 | cpu型号 | codec型号 | 现象结果 | 时钟信号差异 | 备注 |
| 第一代板子 | RK3288 | ALC5631 | 有声音 | MCLK 11.2M 方波 | 其余时钟两代板子一样 |
| 第一代板子 | RK3288w | ALC5631 | 有声音 | MCLK 11.2M 方波 | 且系统都是一样的情况 |
| 第二代板子 | RK3288w | ALC5640 | 无声音 | MCLK 11.2M 三角波 |
可以判断的是MCLK是由CPU（rk3288）产生，由两代板子都用rk3288w的情况下产生的MCLK波形不一样

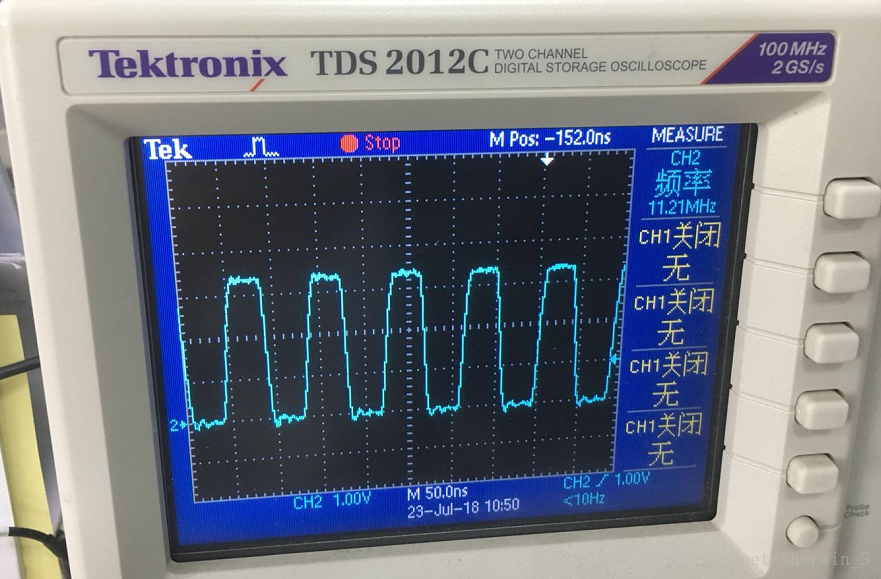

MCLK的方波波形
MCLK的三角波波形
幅值差别很大，另外我把MCLK ALC5640到RK3288的33Ω的电阻拿下来，发现三角波是可以测得11.2M的频率的。
现在不知道怎么去处理这个问题了，请看到的大神帮忙解决一下，谢谢。
以上的MCLK问题解决了，第二代板子能产生正常的1.8V的方波。这里需要补充一下。
第二代板子用5631的芯片，CPU产生的主时钟MCLK是1.8V的是因为，给CPU供电用于产生主时钟MCLK的电压是1.8V在RK3288的Y12(APIO4_VDD)引脚。
第一代该电压用的是3.3V所以产生的MCLK也是3.3V的。
第二代板子不能正常产生MCLK的原因在于用的是第一代的系统软件，要在编译时把firefly-rk3288-linux.dts中的APIO4_VDD由原先的3.3V电压改为1.8V
改完之后然后再重新编译系统生成boot.img烧入到板子，自此5640codec芯片的输入都正常，codec的输出不正常接下来正在调codec的输出。
用arecord -L可以列出设备信息，可以用这些设备可以采集录音
firefly@firefly:~$ arecord -L
null
Discard all samples (playback) or generate zero samples (capture)
default
dmixer
sysdefault:CARD=RKRT3224
RK_RT3224,
Default Audio Device
dmix:CARD=RKRT3224,DEV=0
RK_RT3224,
Direct sample mixing device
dmix:CARD=RKRT3224,DEV=1
RK_RT3224,
Direct sample mixing device
dsnoop:CARD=RKRT3224,DEV=0
RK_RT3224,
Direct sample snooping device
dsnoop:CARD=RKRT3224,DEV=1
RK_RT3224,
Direct sample snooping device
hw:CARD=RKRT3224,DEV=0
RK_RT3224,
Direct hardware device without any conversions
hw:CARD=RKRT3224,DEV=1
RK_RT3224,
Direct hardware device without any conversions
plughw:CARD=RKRT3224,DEV=0
RK_RT3224,
Hardware device with all software conversions
plughw:CARD=RKRT3224,DEV=1
RK_RT3224,
Hardware device with all software conversions
选择dsnoop
firefly@firefly:~$ arecord -D dsnoop:CARD=RKRT3224 -d 10 -f cd -r44100 -c 2 -t wav testdsnoop_1.wav
Recording WAVE 'testdsnoop_1.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
firefly@firefly:~$
Recording WAVE 'testdsnoop_1.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
Warning: rate is not accurate (requested = 44100Hz, got = 48000Hz)
please, try the plug plugin （有时会报频率的错误，该成44100不报错，但一会优惠报错，又要改成48000，但报错是也可以录音）
firefly@firefly:~$
成功录制了10秒内容，但播放不出声音用aplay播放10秒，无声音
firefly@firefly:~$ aplay testdsnoop_1.wav
Playing WAVE 'testdsnoop_1.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
firefly@firefly:~$
选择sysdefault设备，会报错，信息如下
firefly@firefly:~$ arecord -D sysdefault:CARD=RKRT3224 -d 10 -f cd -r44100 -c 2 -t wav testdsnoop_1.wav
Recording WAVE 'testdsnoop_1.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
arecord: pcm_read:2031: read error: Input/output error
firefly@firefly:~$
文件也产生了，但是播放时立马就结束了
firefly@firefly:~$ aplay testdsnoop_1.wav
Playing WAVE 'testdsnoop_1.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
firefly@firefly:~$
选择dmix设备，立马报错，信息如下。且不产生录音文件。
firefly@firefly:~$ arecord -D dmix:CARD=RKRT3224 -d 10 -f cd -r44100 -c 2 -t wav testdsnoop_1.wav
ALSA lib pcm_dmix.c:961:(snd_pcm_dmix_open) The dmix plugin supports only playback stream
arecord: main:722: audio open error: Invalid argument
firefly@firefly:~$
选择hw,报错信息如下。
firefly@firefly:~$ arecord -D hw:CARD=RKRT3224 -d 10 -f cd -r44100 -c 2 -t wav test_hm_2.wav
Recording WAVE 'test_hm_2.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
arecord: pcm_read:2031: read error: Input/output error
firefly@firefly:~$
文件生成了，但播放立马就结束了，应该是个无效文件。
选择plughw设备，报错信息如下
firefly@firefly:~$ arecord -D plughw:CARD=RKRT3224 -d 10 -f cd -r44100 -c 2 -t wav test_plughw.wav
Recording WAVE 'test_plughw.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Stereo
arecord: pcm_read:2031: read error: Input/output error
firefly@firefly:~$
频率改变8000，报错
firefly@firefly:~$ arecord -D dsnoop:CARD=RKRT3224 -d 10 -f S16_LE -r 8000 -c 2 -t wav test_dsnoop_8000.wav
Recording WAVE 'test_dsnoop_8000.wav' : Signed 16 bit Little Endian, Rate 8000 Hz, Stereo
Warning: rate is not accurate (requested = 8000Hz, got = 48000Hz)
please, try the plug plugin
Channels选择为1 即 -c 1，报错信如下
firefly@firefly:~$ arecord -D dsnoop:CARD=RKRT3224 -d 10 -f S16_LE -r 44100 -c 1 -t wav test_dsnoop_44100.wav
Recording WAVE 'test_dsnoop_44100.wav' : Signed 16 bit Little Endian, Rate 44100 Hz, Mono
arecord: set_params:1239: Channels count non available
这个报错和选择设备dmix时的报错是一样的，都是arecord:main:722,但多了一行ALSA lib pcm_dmix.:961:(snd_pcm_dmix_open) The dmix plugin supports only playback stream，是不是说明dmix设备不能用来录音？？
firefly@firefly:~$ arecord -f cd test.wav
ALSA lib pcm_dmix.c:961:(snd_pcm_dmix_open) The dmix plugin supports only playback stream
arecord: main:722: audio open error: Invalid argument
