linux oops产生过程之dump_backtrace

 什么是Oops？从语言学的角度说，Oops应该是一个拟声词。当出了点小事故，或者做了比较尴尬的事之后，你可以说"Oops"，翻译成中国话就叫做“哎呦”。“哎呦，对不起，对不起，我真不是故意打碎您的杯子的”。看，Oops就是这个意思。

在Linux内核开发中的Oops是什么呢？其实，它和上面的解释也没什么本质的差别，只不过说话的主角变成了Linux。当某些比较致命的问题出现时，我们的Linux内核也会抱歉的对我们说：“哎呦（Oops），对不起，我把事情搞砸了”。Linux内核在发生kernel panic时会打印出Oops信息，把目前的寄存器状态、堆栈内容、以及完整的Call trace都show给我们看，这样就可以帮助我们定位错误。

那么linux内核的call trace是如何实现的呢？

简单的概述，譬如有一个这样的调用关系：A-------->B-------->C，即A调用B，B调用C，而程序就正是在C函数中执行出现了致命错误，则可以通过此时的内核堆栈，通过堆栈的回朔来找出调用C函数的是B函数，而调用B函数的正是A函数。

大致的方法就是：C函数执行出错时的fp寄存器（称为栈帧寄存器），指向当前函数所在的堆栈帧，而该堆栈帧又是有一定的组织格式的（下面会详细描述该结构），所以可以通过该堆栈帧来找到saved 在栈帧中的lr寄存器（即为C函数的调用者，也即C函数在B函数中的返回地址）和saved 在栈帧中的pc寄存器（该pc寄存器通过简单的修正，就可以确定当前出错时，所在的函数的开始地址），再通过saved 在栈帧中的fp寄存器就可以回朔到调用C函数的B函数所在的堆栈帧，从而可以循环这个过程，直到当栈帧中的fp寄存器为0，说明不能继续回朔了。

linux内核中的堆栈回朔，是跟架构相关的，而linux， arm的堆栈回朔函数为：arch/arm/kernel/traps.c



[cpp] view plain copy

  1. static void dump_backtrace(struct pt_regs *regs, struct task_struct *tsk)
  2. {
  3.     unsigned int fp, mode;
  4.     int ok = 1;
  5.
  6.     printk("Backtrace: ");
  7.
  8.     if (!tsk)
  9.         tsk = current;
  10.     if (regs) {
  11.         fp = regs->ARM_fp;
  12.         mode = processor_mode(regs);//获取处理器的模式
  13.     } else if (tsk != current) {
  14.         fp = thread_saved_fp(tsk);//如果不是当前任务，
  15.         mode = 0x10;
  16.     } else {
  17.         asm("mov %0, fp" : "=r" (fp) : : "cc");//linuxc语言中内嵌汇编
  18.         mode = 0x10;//用户模式
  19.     }
  20.
  21.     if (!fp) {
  22.         printk("no frame pointer");
  23.         ok = 0;
  24.     } else if (verify_stack(fp)) {
  25.         printk("invalid frame pointer 0x%08x", fp);
  26.         ok = 0;
  27.     } else if (fp < (unsigned long)end_of_stack(tsk))
  28.         printk("frame pointer underflow");
  29.     printk("\n");
  30.
  31.     if (ok)
  32.         c_backtrace(fp, mode);//r0对应的栈帧指针，r1对应处理器模式
  33. }

c_backtrace函数在如下文件中：arch/arm/lib/backtrace.S

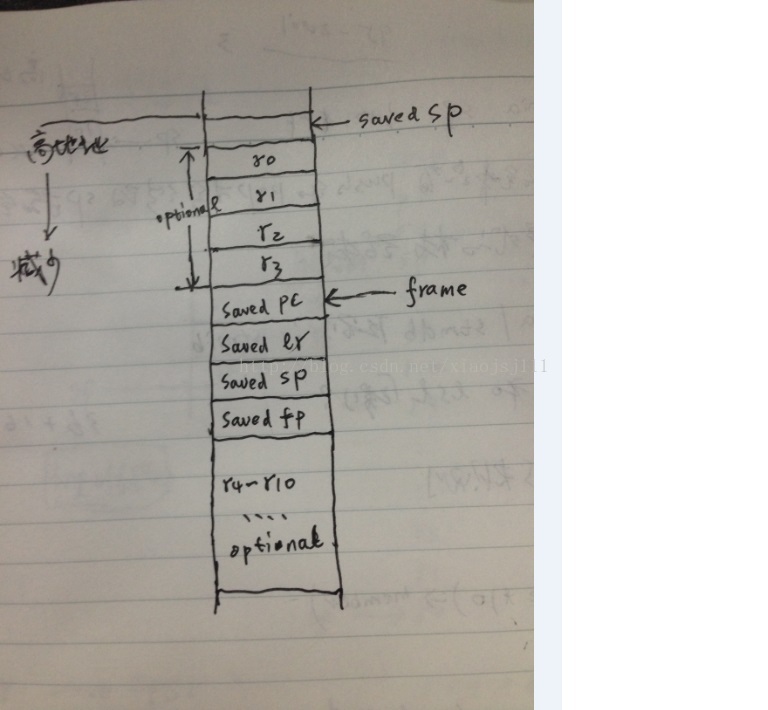

在详细讲述该函数之前，我需要介绍下，栈帧的组织格式或构成：

如上所述，r0-r3都是可选的，是用于传递函数前面四个参数。

r4-r10也是可选的，是编译器根据具体情况（使用局部变量的数目），来决定使用那个寄存器，就保存那些寄存器的。

上图对应如下的stack frame layout：

/*
 * Stack frame layout:（地址从低到高）
 *             optionally saved caller registers (r4 - r10)
 *             saved fp
 *             saved sp
 *             saved lr
 *    frame => saved pc
 *             optionally saved arguments (r0 - r3)
 * saved sp => <next word>
 */

所以为了都遵循以上的栈帧结构，每个函数的反汇编代码，都是以如下的样子展开的：
 * Functions start with the following code sequence:
 *                  mov   ip, sp
 *                  stmfd sp!, {r0 - r3} (optional)
 * corrected pc =>  stmfd sp!, {..., fp, ip, lr, pc}
 */
下面摘一个实际的反汇编的子程序的列子如下（如下高亮部分就是保存栈帧结构，本列中，被未保存r0-r3）：

现在开始对c_backtrace函数展开详细的说明



[cpp] view plain copy

  1. @ fp is 0 or stack frame
  2.
  3. #define frame   r4
  4. #define sv_fp   r5
  5. #define sv_pc   r6
  6. #define mask    r7
  7. #define offset  r8
  8.
  9. ENTRY(c_backtrace)
  10.
  11. #if !defined(CONFIG_FRAME_POINTER) || !defined(CONFIG_PRINTK)
  12.         mov pc, lr
  13. ENDPROC(c_backtrace)
  14. #else
  15.         stmfd   sp!, {r4 - r8, lr}  @ Save an extra register so we have a location...
  16.         movs    frame, r0       @ if frame pointer is zero，将异常产生函数的fp寄存器值赋值给frame
  17.         beq no_frame        @ we have no stack frames
  18.
  19.         tst r1, #0x10       @ 26 or 32-bit mode?
  20.  ARM(       moveq   mask, #0xfc000003   )
  21.  THUMB(     moveq   mask, #0xfc000000   )
  22.  THUMB(     orreq   mask, #0x03     )
  23.         movne   mask, #0        @ mask for 32-bit//mask一般都为0x00
  24.
  25. 1:      stmfd   sp!, {pc}       @ calculate offset of PC stored
  26.         ldr r0, [sp], #4        @ by stmfd for this CPU
  27.         adr r1, 1b
  28.         sub offset, r0, r1         //该段代码就是计算stm/str指令在装载pc值时，pc跟当前实际执行指令的偏移量。可能值为：8，12等
  29.                            //除了stm和str指令外，所有其他指令在装载pc值时，pc跟当前实际执行指令的偏移量都固定为8的。
  30. /*
  31.  * Stack frame layout:
  32.  *             optionally saved caller registers (r4 - r10)
  33.  *             saved fp
  34.  *             saved sp
  35.  *             saved lr
  36.  *    frame => saved pc
  37.  *             optionally saved arguments (r0 - r3)
  38.  * saved sp => <next word>
  39.  *
  40.  * Functions start with the following code sequence:
  41.  *                  mov   ip, sp
  42.  *                  stmfd sp!, {r0 - r3} (optional)
  43.  * corrected pc =>  stmfd sp!, {..., fp, ip, lr, pc}
  44.  */
  45. for_each_frame: tst frame, mask     @ Check for address exceptions
  46.         bne no_frame
  47.
  48. 1001:       ldr sv_pc, [frame, #0]  @ get saved pc
  49. 1002:       ldr sv_fp, [frame, #-12]    @ get saved fp  该fp值是异常产生时函数的上一级函数（即调用者）的栈帧寄存器。
  50.
  51.         sub sv_pc, sv_pc, offset    @ Correct PC for prefetching
  52.         bic sv_pc, sv_pc, mask  @ mask PC/LR for the mode//修改保存的pc值，使其指向被装载时的指令的地址，如上面注释中的corrected pc
  53.
  54. 1003:       ldr r2, [sv_pc, #-4]    @ if stmfd sp!, {args} exists,//该段语句判断函数的反汇编中，是否存在stmfd sp!, {r0 - r3} (optional)指令
  55.         ldr r3, .Ldsi+4     @ adjust saved 'pc' back one
  56.         teq r3, r2, lsr #10     @ instruction
  57.         subne   r0, sv_pc, #4       @ allow for mov  //如果不存在可选指令：stmfd sp!, {r0 - r3}，则为了将sv_pc值回退指向本函数的第一条指令，则需要减1*4=4
  58.         subeq   r0, sv_pc, #8       @ allow for mov + stmia//如果存在可选指令： stmfd sp!, {r0 - r3}，则如果要将sv_pc值回退指向本函数的第一条指令，则需要减2*4=8
  59.         //至此r0指向了本函数的第一条指令，即函数的最开头，即为该函数指针的值
  60.         ldr r1, [frame, #-4]    @ get saved lr
  61.         mov r2, frame
  62.         bic r1, r1, mask        @ mask PC/LR for the mode
  63.         @void dump_backtrace_entry(unsigned long where, unsigned long from, unsigned long frame)
  64.         @                       (             sv_pc, sv_lr                     , frame                    )
  65.         @至此，r1指向本函数的返回地址，即该函数在调用者中的偏移量，r2执行本函数的栈帧
  66.         bl  dump_backtrace_entry //打印本函数的名字，在上级函数中的偏移量等内容
  67.         ldr r1, [sv_pc, #-4]    @ if stmfd sp!, {args} exists,
  68.         ldr r3, .Ldsi+4     //该段代码，判断如果 可选指令：stmfd sp!, {r0 - r3}存在，则将r0 - r3打印出来{..., fp, ip, lr, pc}
  69.         teq r3, r1, lsr #10
  70.         ldreq   r0, [frame, #-8]    @ get sp
  71.         subeq   r0, r0, #4      @ point at the last arg
  72.         bleq    .Ldumpstm       @ dump saved registers //打印{..., fp, ip, lr, pc}的内容
  73.
  74. 1004:       ldr r1, [sv_pc, #0]     @ if stmfd sp!, {..., fp, ip, lr, pc}
  75.         ldr r3, .Ldsi       @ instruction exists,
  76.         teq r3, r1, lsr #10
  77.         subeq   r0, frame, #16
  78.         bleq    .Ldumpstm       @ dump saved registers
  79.
  80.         teq sv_fp, #0       @ zero saved fp means ，由于fp已经为0，不能再继续回朔
  81.         beq no_frame        @ no further frames
  82.
  83.         cmp sv_fp, frame        @ next frame must be 取上一级函数的栈帧值，做如上的相同处理。
  84.         mov frame, sv_fp        @ above the current frame
  85.         bhi for_each_frame
  86.
  87. 1006:       adr r0, .Lbad
  88.         mov r1, frame
  89.         bl  printk
  90. no_frame:   ldmfd   sp!, {r4 - r8, pc}
  91. ENDPROC(c_backtrace)



以上的dump_backtrace_entry函数定义在文件中：arch/arm/kernel/traps.c



参数where即为当前函数的函数指针值，from即为该函数在调用者中的返回值，frame为当前函数的栈帧值



[cpp] view plain copy

  1. void dump_backtrace_entry(unsigned long where, unsigned long from, unsigned long frame)
  2. {
  3. #ifdef CONFIG_KALLSYMS
  4.     printk("[<%08lx>] (%pS) from [<%08lx>] (%pS)\n", where, (void *)where, from, (void *)from);
  5. #else
  6.     printk("Function entered at [<%08lx>] from [<%08lx>]\n", where, from);
  7. #endif
  8.
  9.     if (in_exception_text(where))
  10.         dump_mem("", "Exception stack", frame + 4, frame + 4 + sizeof(struct pt_regs));
  11. }


以上函数会打印出类似如下信息：



[ 4175.704664] Backtrace:
0mS[ 4175.707415] [<bf14d314>] (MlmeSetTxRate+0x0/0x3b0 [mt7601Usta]) from [<bf14e3b8>] (MlmeNewTxRate+0x9c/0xb0 [mt7601Usta])
[ 4175.718186]  r6:000ab6d8 r5:db2ff000 r4:db45de78
cre[ 4175.723087] [<bf14e31c>] (MlmeNewTxRate+0x0/0xb0 [mt7601Usta]) from [<bf14ffd8>] (MlmeDynamicTxRateSwitching+0x81c/0x106c [mt7601Usta])
[ 4175.735172]  r7:db45de78 r6:db2ff000 r5:00000001 r4:db45e488
enO[ 4175.741092] [<bf14f7bc>] (MlmeDynamicTxRateSwitching+0x0/0x106c [mt7601Usta]) from [<bf10e244>] (MlmePeriodicExec+0x42c/0x8a0 [mt7601Usta])
n:f[ 4175.753828] [<bf10de18>] (MlmePeriodicExec+0x0/0x8a0 [mt7601Usta]) from [<bf139e1c>] (RtmpTimerQThread+0x168/0x1dc [mt7601Usta])
[ 4175.765332]  r8:db2ff2e8 r7:001803a9 r6:db2ff2e0 r5:db3bafcc r4:db2ff000
al[ 4175.772171] [<bf139cb4>] (RtmpTimerQThread+0x0/0x1dc [mt7601Usta]) from [<c0044e3c>] (kthread+0x98/0x9c)
[ 4175.781641] [<c0044da4>] (kthread+0x0/0x9c) from [<c002be38>] (do_exit+0x0/0x804)
[ 4175.789078]  r6:c002be38 r5:c0044da4 r4:ca0f3c60
[ 4175.793676] Code: e1a0c00d e92dd870 e24cb004 e24dd00c (e5d23001)

这篇关于linux dump_backtrace的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
