51单片机之外设——74HC138、74HC02、74HC573讲解（二）

本文主要是介绍51单片机之外设——74HC138、74HC02、74HC573讲解（二），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前面提到了138译码器，在文章最末，隐约的看出来它的作用（三个 I/O 口，控制8个输出）。是的，只不过那是8个具有约束条件的输出。可见，它只是我们实现 I/O 口复用的芯片之一。于是接下来将抛出第二个芯片——74HC02（四组2输入或非门）。
我们先来看下它的整体原理图：

什么是四组2输入或非门？接下来看看它的内部图片：

转换成标准的逻辑门，则如下图所示：

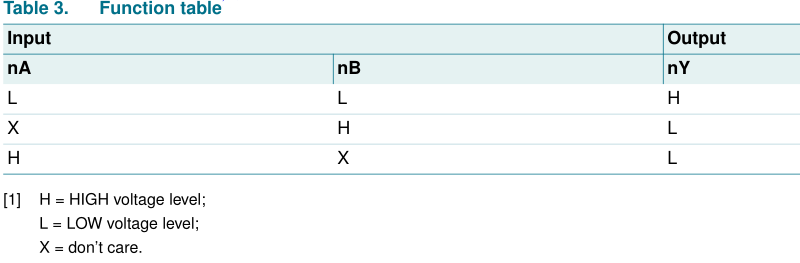

接下来，再附上74HC02的真值表（对于逻辑门电路的芯片，真值表往往是我们去了解它的控制方式的最重要的角色）：

这样，整个逻辑和输入、输出的关系就十分的明了了。

前面所提到的，本博文的51单片机讲解主要是以CT107D开发板为平台（因为，去分析一些芯片固然是好，但是若有能够对分析进行实践和验证，更有的放矢吧！）。于是，接下来把74HC02的原理图和内部图片分别换成如下图片：

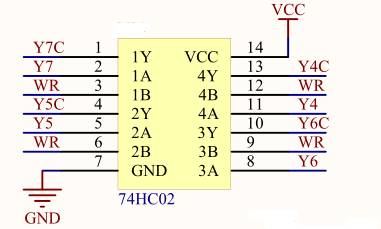

芯片原理图：

内部逻辑图：

这里，请注意两点：
1、其中，这两幅图片与本文前面所示的引脚除了网路标号不同，其它的都是完全一致的（这网络标号Y0~Y7,也与上篇博文所介绍的138译码器对应相连接。例如此图的Y7即为网络标号，它与前面的138译码器的Y7是相连接的）。
2、这两幅图中所出现的“WR”网络标号，是与单片机的P3.6引脚相连接的（具体原理图，可见第二篇博文“什么是单片机？”），可见单片机P3.6处的引脚，为低电平有效。

再回到74HC02原理图，以一个或非门为例（Y7,WR，Y7C），Y7C 由 Y7 与 WR 所决定。跟据或非的逻辑特性。若WR = 0，要想使得 Y7C 为0，则 Y7 必须要输入1（这也跟据真值表进行验证）。于是，结合138译码器，我们则能通过控制P2.5P2.6P2.7口对Y0~Y7进行操作，从而直接对74HC02整体原理图中的Y4C，Y5C，Y6C，Y7C进行操作，而这四个引脚，又连接到下一个芯片——74HC573,（锁存器）。

下一篇，将看到如何通过这三个芯片，实现 I/O 口的复用。为什么要让 I/O 口复用？因为单片机 I/O 口共32个，所以它十分宝贵!

未完待续……
