背景

平时在使用AD18需要对PCB的区位导出PCB时，会有各种各样的问题，谨以此博客记录导出流程。

导出流程

1.打开文件选项
在这里插入图片描述
2.在文件选项中找到智能PDF，选择并打开

3.点击Next，进入选择导出的工程，以及文件导出的路径和名称

4.点击Next，选择本工程的对应要导出的文件（如果要导出PCB，选择PCB文件即可；如果要导出原理图亦可）
在这里插入图片描述

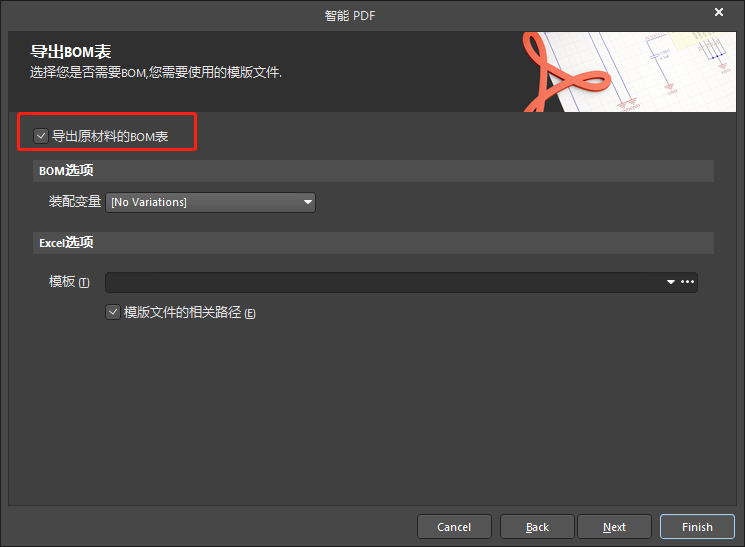

5.点击Next，进行bom的导出选择，此处可根据自己需要进行导出，如不需要，将框选区域之间取消选择即可

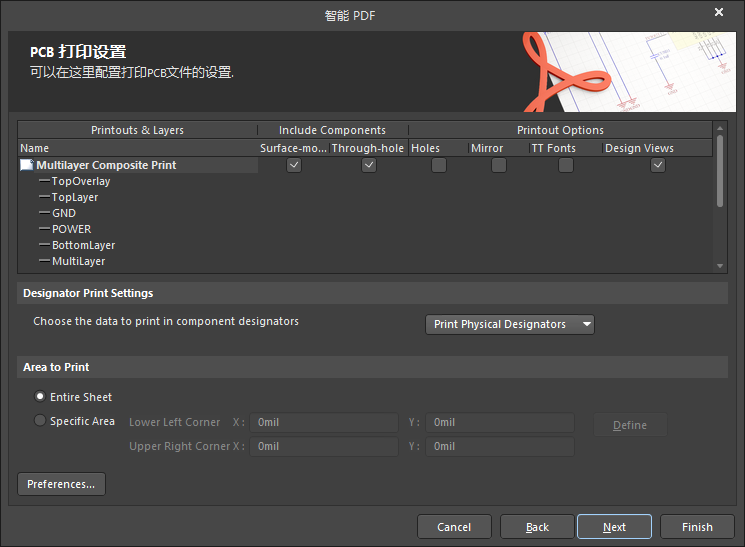

6.点击Next，进行导出层的选择界面

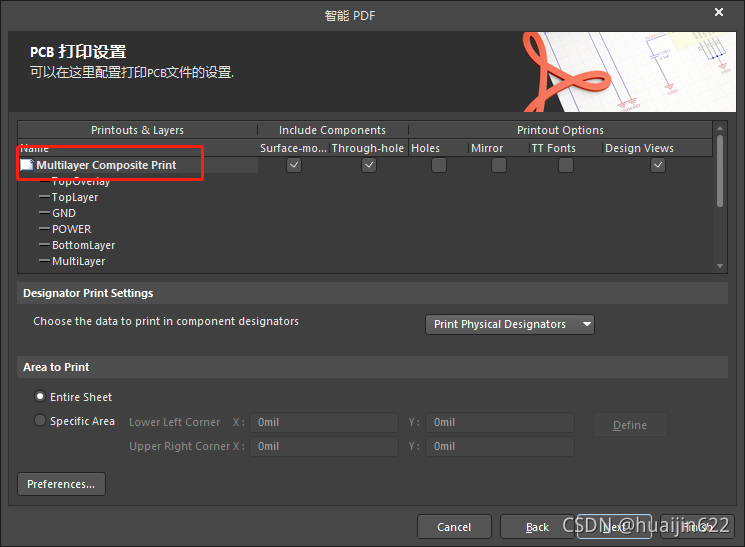

7.在pcb打印设置界面，对导出层进行选择：a.右击Multilayer Composite Print，b.选择Properties，进行设置
在这里插入图片描述
8.对需要的层进行选择，正面导出器件的位置图一般只需要Top Overlay 和 Keep OutLayer 即可；背面导出器件的位置图，需要选择Bottom Overlay 和 Keep OutLayer 即可；对于不需要的层，可以选择移除选项，对于需要的层没有，可以选择添加
在这里插入图片描述
9.选择好对应的层后，点击Close关闭选择界面；进入打印设置界面；此处，导出正面和导出背面略有不同：a.如果选择导出正面，直接Next即可；b.如果选择导出背面，则需要对导出图形进行镜像（框选 Mirror 和 TT Fonts），随后Next即可
在这里插入图片描述

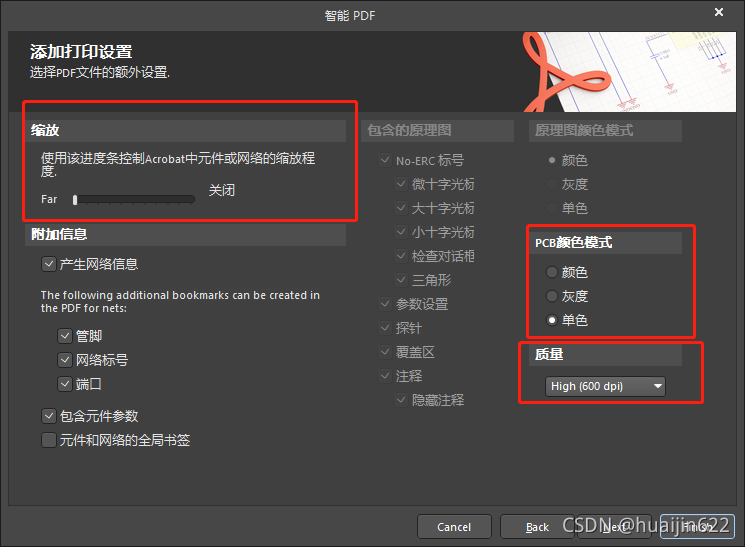

10. 额外配置PCB的缩放程度（直接选择最大），导出的PCB的颜色（根据自己的需求进行设置），导出的文件质量（选择最高Hight（600 dpi））

11.选择导出后是否打开文件，以及将本次设置设为默认设置，以及批量导出的设置；选择完成后，点击Finish，如果选择导出后打开文件，即可自动打开PCB的导出PDF文件
在这里插入图片描述
