蓝云ERP系统项目笔记———软件设计与环境搭建（1）

1、ERP简介

1.1、什么是ERP

ERP 系统是企业资源计划(Enterprise Resource Planning )的简称，是指建立在信息技术基础上，以系统化的管理思想，为企业决策层及员工提供决策运行手段的管理平台。ERP 系统集信息技术与先进管理思想于一身，成为现代企业的运行模式，反映时代对企业合理调配资源，最大化地创造社会财富的要求，成为企业在信息时代生存、发展的基石。它对于改善企业业务流程、提高企业核心竞争力具有显著作用。ERP 行业人才稀缺成为 SAP 发展的制约因素之一，鉴于此，国 内 的 ERP 培 训 行 业 逐 渐 开 始 发 展 。

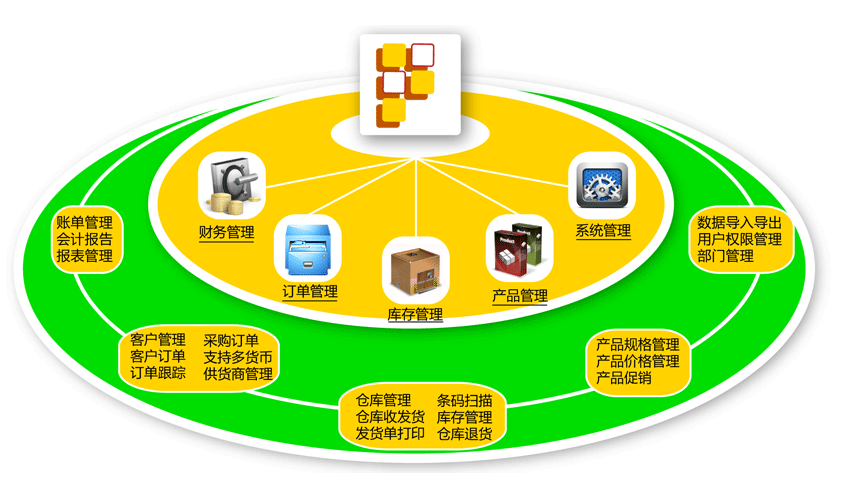

该ERP系统定位的行业是商贸行业

 项目中我们需要熟悉以下基本概念：

   供应商：你的卖家，提供给你原材料的商家
   客户： 你的买家，你要销售的对象
   采购： 买东西
   销售： 卖东西
   订单： 采购订单 销售订单

2、软件项目常识

软件开发流程：
需求分析--->软件设计--->编码---->测试---->上线---->系统维护

2.1、需求分析与需求规格说明书

所谓"需求分析"，是指对要解决的问题进行详细的分析，弄清楚问题的要求，包括需要输入什么数据，要得到什么结果，最后应输出什么。可以说，在软件工程当中的“需求分析”就是确定要计算机“做什么”，要达到什么样的效果。可以说需求分析是做系统之前必做的。需求规格说明书的编制是为了使用户和软件开发者双方对该软件的初始规定有一个共同的理解， 使之成为整个开发工作的基础。包含硬件、功能、性能、输入输出、接口需求、警示信息、保密安全、数据与数据库、文档和法规的要求。

 2.2、软件设计与软件设计文档

软件设计是从软件需求规格说明书出发，根据需求分析阶段确定的功能设计软件系统的整体结构、划分功能模块、确定每个模块的实现算法以及编写具体的代码，形成软件的具体设计方案。

软件设计文档分为《概要设计》和《详细设计》
概要设计：系统模块划分、网络拓扑图、用例图
详细设计：类图、时序图、类清单、方法清单、接口清单、表结构文档

2.3、UML语言

统一建模语言（UML，UnifiedModelingLanguage）是面向对象软件的标准化建模语言。UML 因其简单、统一的特点，而且能表达软件设计中的动态和静态信息，目前已成为可视化建模语言的工业标准。
UML 从考虑系统的不同角度出发，定义了用例图、类图、对象图、状态图、活动图、序列图、协作图、构件图、部署图等 9 种图。这些图从不同的侧面对系统进行描述。系统模型将这些不同的侧面综合成一致的整体，便于系统的分析和构造。尽管 UML 和其它开发工具还会设计出许多派生的视图，但上述这些图和其它辅助性的文档是软件开发人员所见的最基本的构造。

2.4、设计工具 PowerDesigner(PD)

PowerDesigner(PD)最初由 Xiao-Yun Wang（王晓昀）在 SDP Technologies 公司开发完成。是 Sybase 的企业建模和设计解决方案，采用模型驱动方法，将业务与 IT 结合起来，可帮助部署有效的企业体系架构，并为研发生命周期管理提供强大的分析与设计技术。PowerDesigner 独具匠心地将多种标准数据建模技术（UML、业务流程建模以及市场领先的数据建模）集成一体，并与 .NET、WorkSpace、PowerBuilder、Java™、Eclipse 等主流开发平台集成起来，从而为传统的软件开发周期管理提供业务分析和规范的数据库设计解决方案。
演示：使用 PD 完成“活动图”的绘制
活动图就是描述业务流程的图

3、软件设计

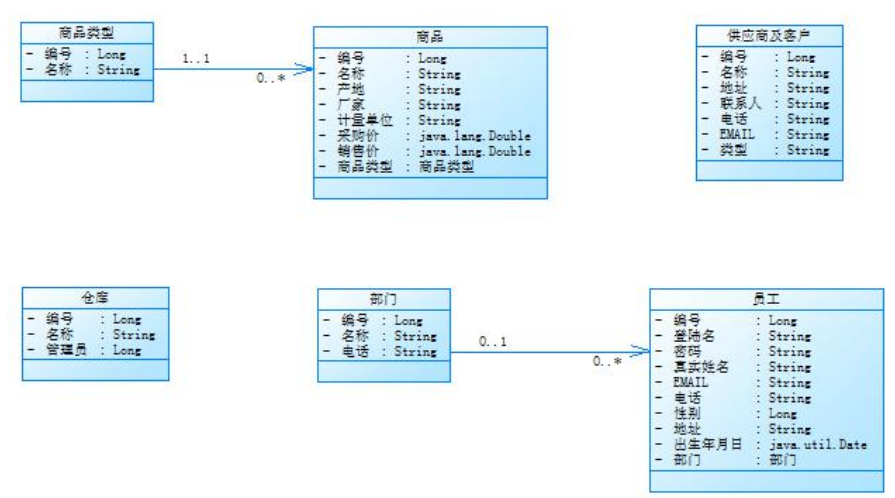

3.1、类图设计（实体类）

所谓类图是用于描述类的名称属性方法以及类与类之间关系的 UML 图。
演示：使用 PD 完成“类图”的绘制

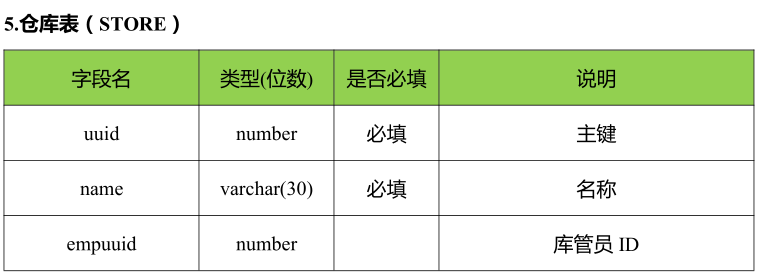

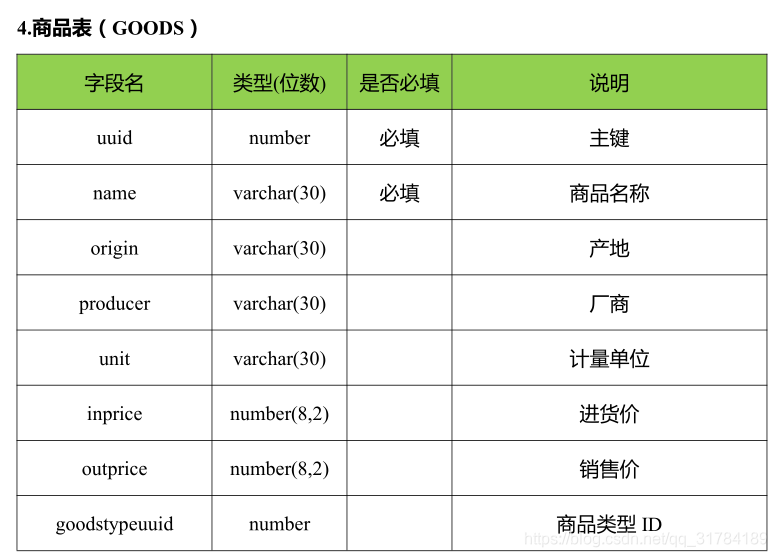

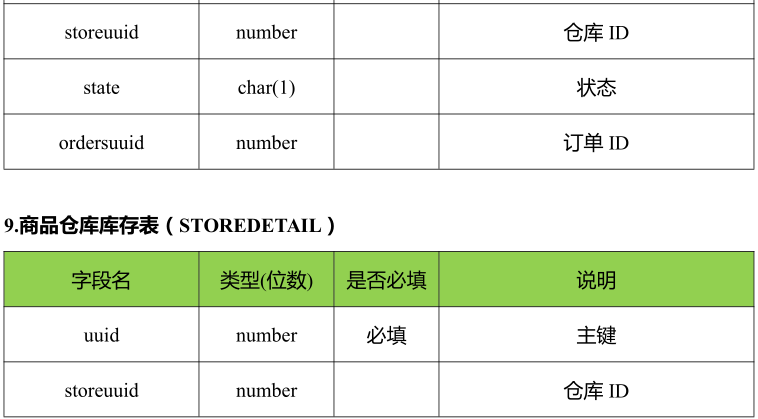

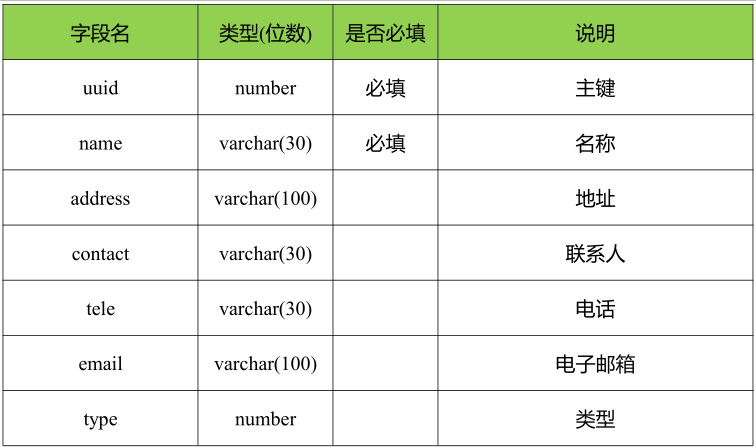

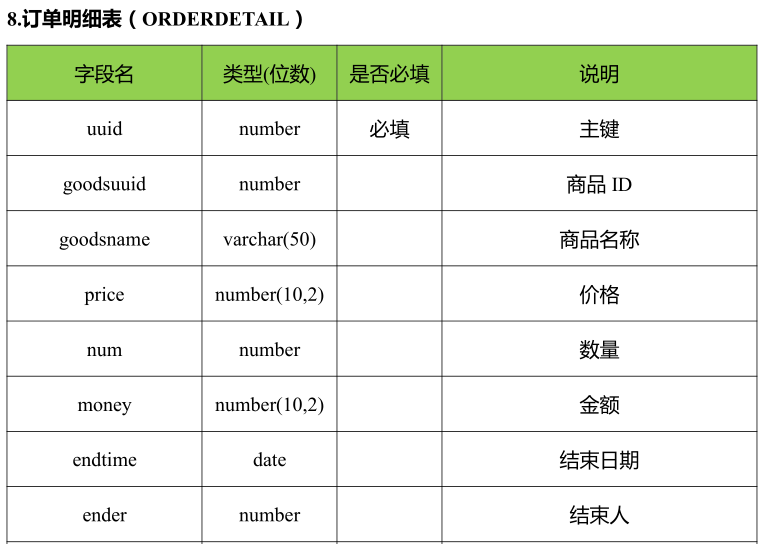

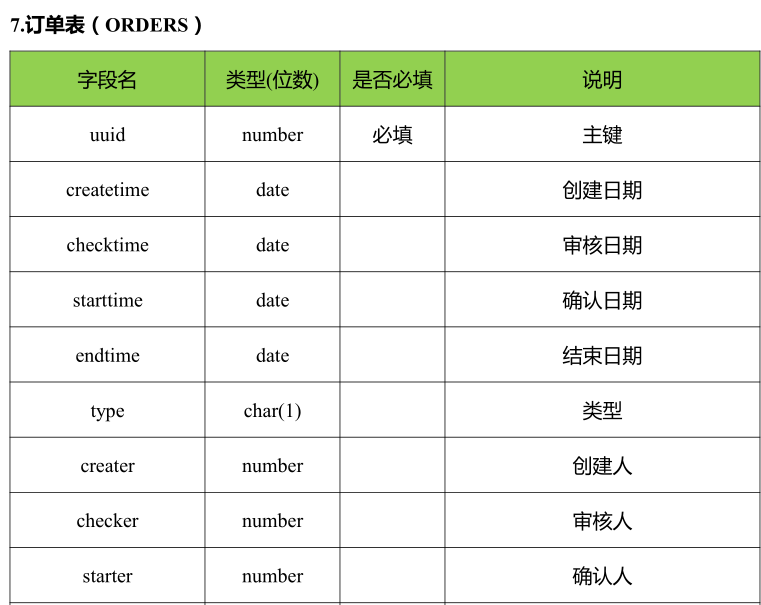

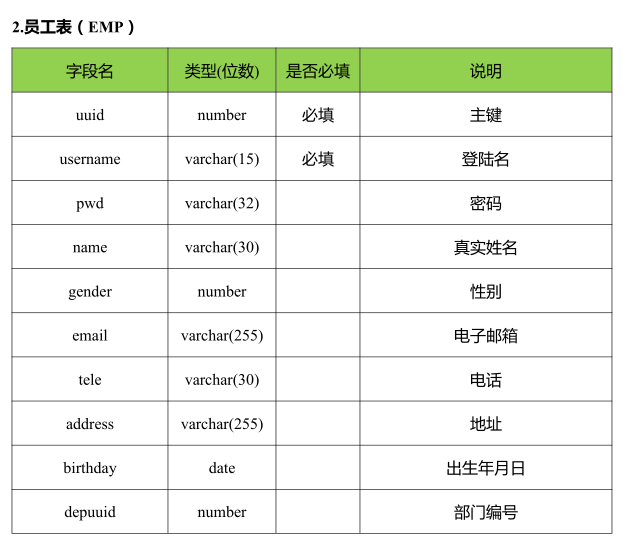

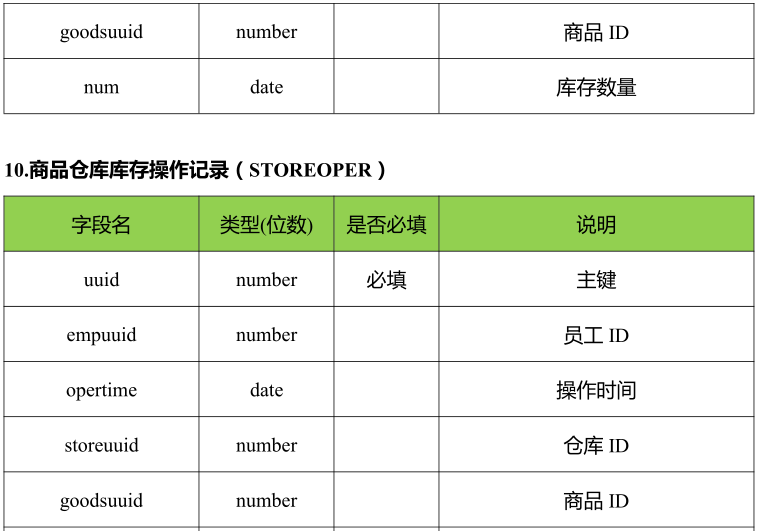

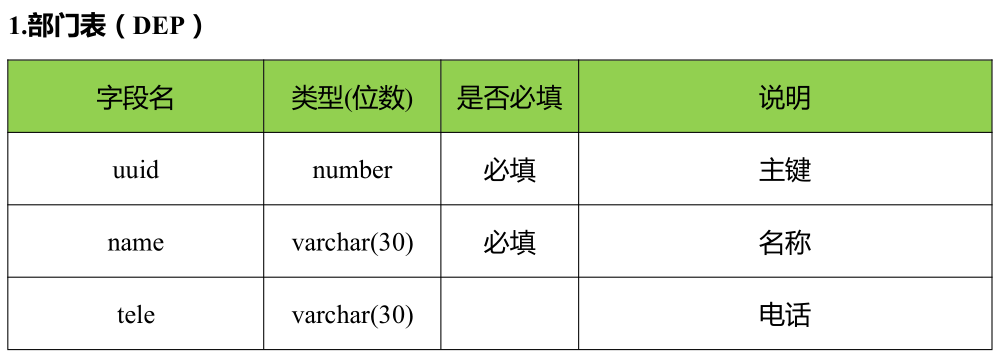

3.2、数据库设计

3.3、命名规范

 （1）系统分层及包命名规范

 实体类层：cn.newbie.erp.entity

 数据访问层：

                   cn.newbie.erp.dao（接口）

                   cn.newbie.erp.dao.impl（类）

 业务逻辑层：cn.newbie.erp.biz（接口）、cn.newbie.erp.biz.impl（类）

action层：cn.newbie.erp.action

（2）类与接口命名规范

 实体类、表名称 首字母大写  dep Dep

 数据访问层接口 ：IDepDao

数据访问类：DepDao

业务逻辑层接口：IDepBiz

业务逻辑类：DepBiz

action类：DepAction

4、系统架构：SSH2+easyUI

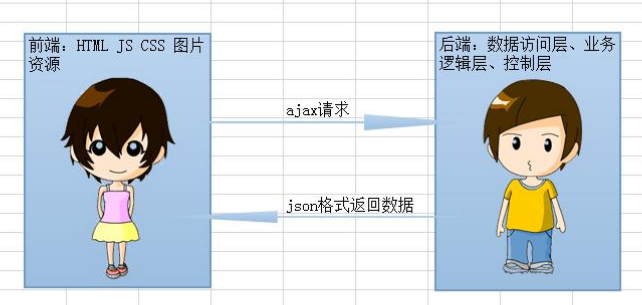

4.1、流行的前后端开发

前端：包括 HTML 、JS 、CSS 、图片 ,作用是展示数据和采集数据。

后端：数据访问层、业务逻辑层、控制层（action），作用处理业务逻辑、进行
数据存储和读取。

前后端开发的优点：
（1）分工明确，有利于提高开发速度
（2）项目更换开发语言，工作量较少。
（3）增强用户的体验。
前端：所关心的问题是如何展示数据和如何采集用户输入的数据
后端：数据的逻辑处理

4.2、前端-----EasyUI

对于企业及的开发项目，或是网站的后台部分，我们可以使用前端框架来实现，现在目前比较主流的前端框架有 easyUI BUI miniUI 等。其中 easyUI 在企业开发中市场份额最大，应用最广泛，使用起来也比较容易上手。我们在本次项目中就采用 easyUI 作为前端框架。
简介：easyui 是一种基于 jQuery 的用户界面插件集合。使用 easyui 你不需要写很多代码，你只需要通过编写一些简单 HTML 标记，就可以定义用户界面。
easyui 是个完美支持 HTML5 网页的完整框架。节省您网页开发的时间和规模，很简单但功能强大的。
我们在初学 easyUI 时，可以用到哪学到哪，我们在项目进展过程中或以查文
档的方式，循序渐进地掌握 easyUI。

推荐学习网址：JQuery EasyUI中文网

4.3、后端--SSH2集成框架

SH2 即 struts2 +spring +hibernate
Struts2 : Struts 2 是 Struts 的下一代产品，是在 struts 1 和 WebWork 的技术基础上进行了合并的全新的 Struts 2 框架。其全新的 Struts 2 的体系结构与 Struts1 的体系结构差别巨大。Struts 2 以 WebWork 为核心，采用拦截器的机制来处理用户的请求，这样的设计也使得业务逻辑控制器能够与 ServletAPI 完全脱离开，所以 Struts 2 可以理解为 WebWork 的更新产品。
Spring : Spring 是一个开源框架，Spring 是于 2003 年兴起的一个轻量级的 Java开发框架，由 Rod Johnson 在其著作 Expert One-On-One J2EE Development andDesign 中阐述的部分理念和原型衍生而来。它是为了解决企业应用开发的复杂性而创建的。
（配置方式）事务处理--（声明式事务）
Hibernate: Hibernate 是一个开放源代码的对象关系映射框架，它对 JDBC 进行了非常轻量级的对象封装，使得 Java 程序可以随心所欲的使用对象编程思维来操纵数据库。

5、数据库--Oracle
