NS4131 2.4W 单声道 AB 类音频功率放大器
1 特性
电压范围 3.0V-5.0V
输出功率 : 2. 4W@R L =4Ω/THD+N=10%
关断模式漏电流: 1uA (典型)
SD 引脚高电平关断模式
单位增益稳定
外置反馈电阻和输入电阻,增益可调
采用 DFN-2x2-8L 封装
2 应用范围
智能穿戴
行车记录仪
3 说明
NS4131 是一款 AB 类桥式输出音频功率放大器。
其应用电路简单,只需极少数外围器件。输出不需
要外接耦合电容或上举电容和缓冲网络,更适合用
于便携系统。
NS4131 可以通过控制 SD 引脚进入低功耗关断
模式,从而减少功耗。增通过配置外围电阻可以调
整放大器的电压增益,方便应用。
NS4131 提供 DFN-2x2-8L 封装,额定的工作温度
范围为 -40 ℃至 85 ℃。
4 典型应用电路

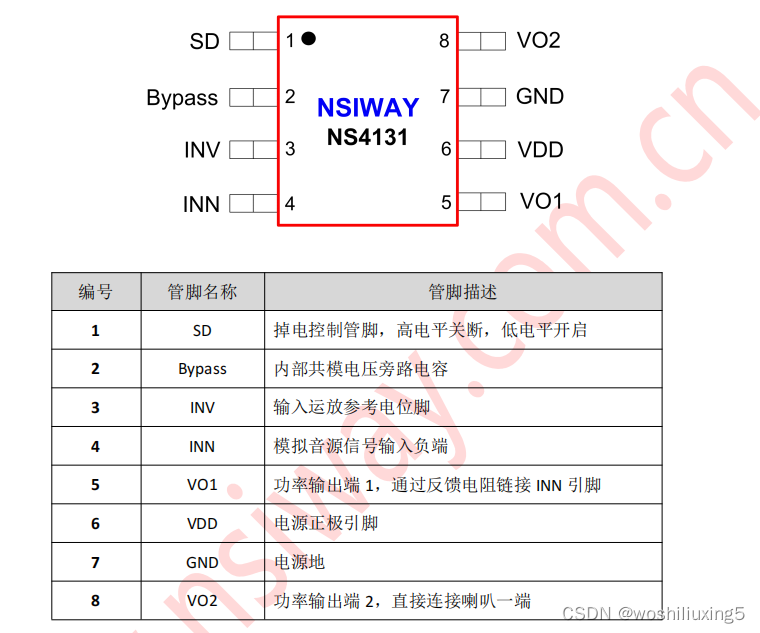

5 管脚配置
DFN-2x2-8L 的管脚图如下图所示:





6 极限工作参数
 电源电压范围 :2.8V ~ 5.25V
 输入电压范围 :-0.3V~ VDD
ESD 电压 (HBM/MM) :2000V/250V
 工作温度范围 :-40℃ ~ +85
 存储温度范围 :-65℃ ~ +150
 最大结温:+150℃
 焊接温度(10s 内) +260℃  θ JC JA 35/140o C/W
注: 超过上述极限工作参数范围可能导致芯片永久性的损坏。长时间暴露在上述任何极限条件下可能会影
响芯片的可靠性和寿命。
