如何最简地将C语言计算的数据通过gnuplot作出波形图来

2023-11-22 20:32

本文主要是介绍如何最简地将C语言计算的数据通过gnuplot作出波形图来,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

用C语言产生一个调幅波的波形数据(时间长度为1秒),并通过gnuplot作出2个被调信号周期上的波形图。

设信号采样率为8000Hz,载波频率为800Hz,被调信号为100Hz。调制度为0.5,表达式为:

s(t)=(1+0.5cos(2π100t))cos(2π800t) s ( t ) = ( 1 + 0.5 cos ⁡ ( 2 π 100 t ) ) cos ⁡ ( 2 π 800 t )

这里我用最简C代码演示,将1秒内的波形数据(共8000行,每行一个点,分采样时间、采样数值两列,列以制表符TAB隔开。将波形数据直接打印输出到屏幕上。2个周期的被调信号长度为1/50秒,合160采样点。
编译器:GCC或TCC
Gnuplot:5.2版本。

第一步:用C语言生成数据。

//amdata.c  --第1行:说明文件名
//用于计算AM调幅波数据1秒
#include<stdio.h>
#include<math.h>
#define pi 3.14159265
int main()
{double s,t;int i;      //循环变量for (i=0; i<8000; i++){t=i/8000.0;s=(1+0.5*cos(2*pi*100*t))*cos(2*pi*800*t);printf("%e\t%e\n",t,s);}
}

编译并执行:

用gcc编译,输出为amdata.exe, 执行后从屏幕输出8000行数据。

C:\Users\邵玉斌\Desktop\123>gcc amdata.c -o amdata.exe
C:\Users\邵玉斌\Desktop\123>amdata.exe
0.000000e+000   1.500000e+000
1.250000e-004   1.212279e+000
2.500000e-004   4.616232e-001
3.750000e-004   -4.592564e-001
5.000000e-004   -1.193727e+000
6.250000e-004   -1.461940e+000
......

第二步:用gnuplot画出数据波形。

方法一:通过重定向,将amdata.exe生成的数据存入一个数据文件中。然后利用gnuplot读取该数据文件作图。

amdata.exe > amdata.dat

则生成数据文件amdata.dat,可用任何文本编辑器打开。共有8000行。

安装gnuplot:将gnuplot.exe所在路径添加到windows系统环境变量path中,使在命令窗口中打入gnuplot能执行进行gnuplot命令窗口。

在amdata.dat所在的路径下,从命令窗口执行gnuplot.exe,即如:

C:\Users\邵玉斌\Desktop\123>gnuplotG N U P L O TVersion 5.2 patchlevel 4    last modified 2018-06-01Copyright (C) 1986-1993, 1998, 2004, 2007-2018Thomas Williams, Colin Kelley and many othersgnuplot home:     http://www.gnuplot.infofaq, bugs, etc:   type "help FAQ"immediate help:   type "help"  (plot window: hit 'h')Terminal type is now 'wxt'
Options are '0 enhanced'
Encoding set to 'default'.
gnuplot>

在gnuplot命令行提示符gnuplot>下输入作图指令(不要输gnuplot>):

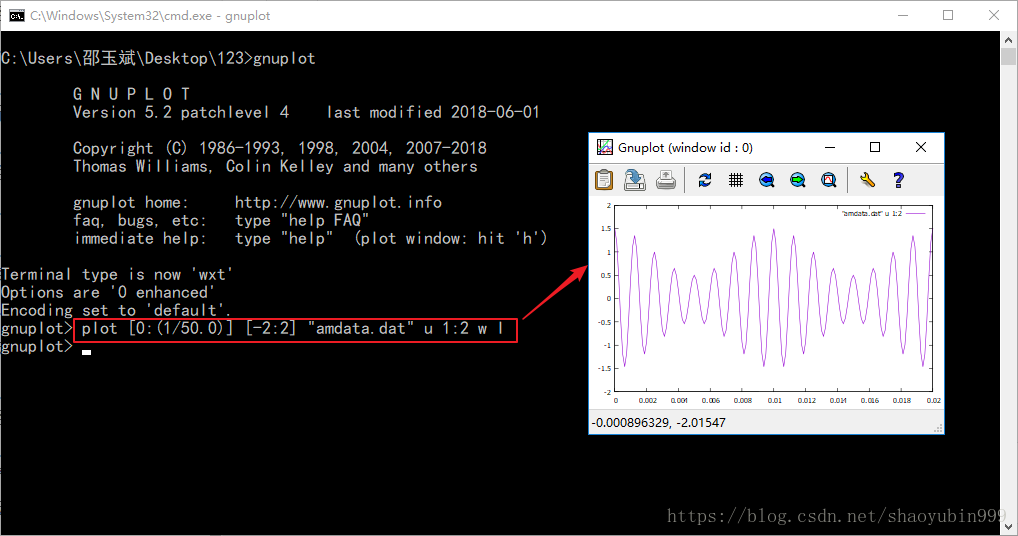

gnuplot>plot [0:(1/50.0)] [-2:2] "amdata.dat" u 1:2 w l


这里写图片描述

其中,[0:(1/50.0)]定义了横坐标的范围,[-2:2]是纵坐标的显示范围,u 1:2

表示使用数据文件的1,2列数据,w l表示使用折线作图。

方法二:不必生成数据文件,直接在gnuplot中以管道形式执行amdata.exe并产生数据作图。只需将作图语句中的"amdata.dat"写为"<amdata.exe"即可。

gnuplot>plot [0:(1/50.0)] [-2:2] "<amdata.exe" u 1:2 w l

这里写图片描述

利用键盘上的四个方向键可在作图窗中移动波形显示区。用加减号键可缩放波形显示。通过作图窗口菜单可保存作图结果。

这篇关于如何最简地将C语言计算的数据通过gnuplot作出波形图来的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
