【散文诗】C语言的本质（基于ARM深入分析C程序）

1. ARM架构

1. 程序编译后生成 .bin、.hex文件，（汇编代码）烧入Flash中。
2. 启动设备，程序在Flash中一条一条执行。
3. 程序告诉CPU执行操作，如分配内存、分配栈、计算。
4. CPU操作，如从内存中某个地址读写数据、开辟空间，GPIO的读写等。

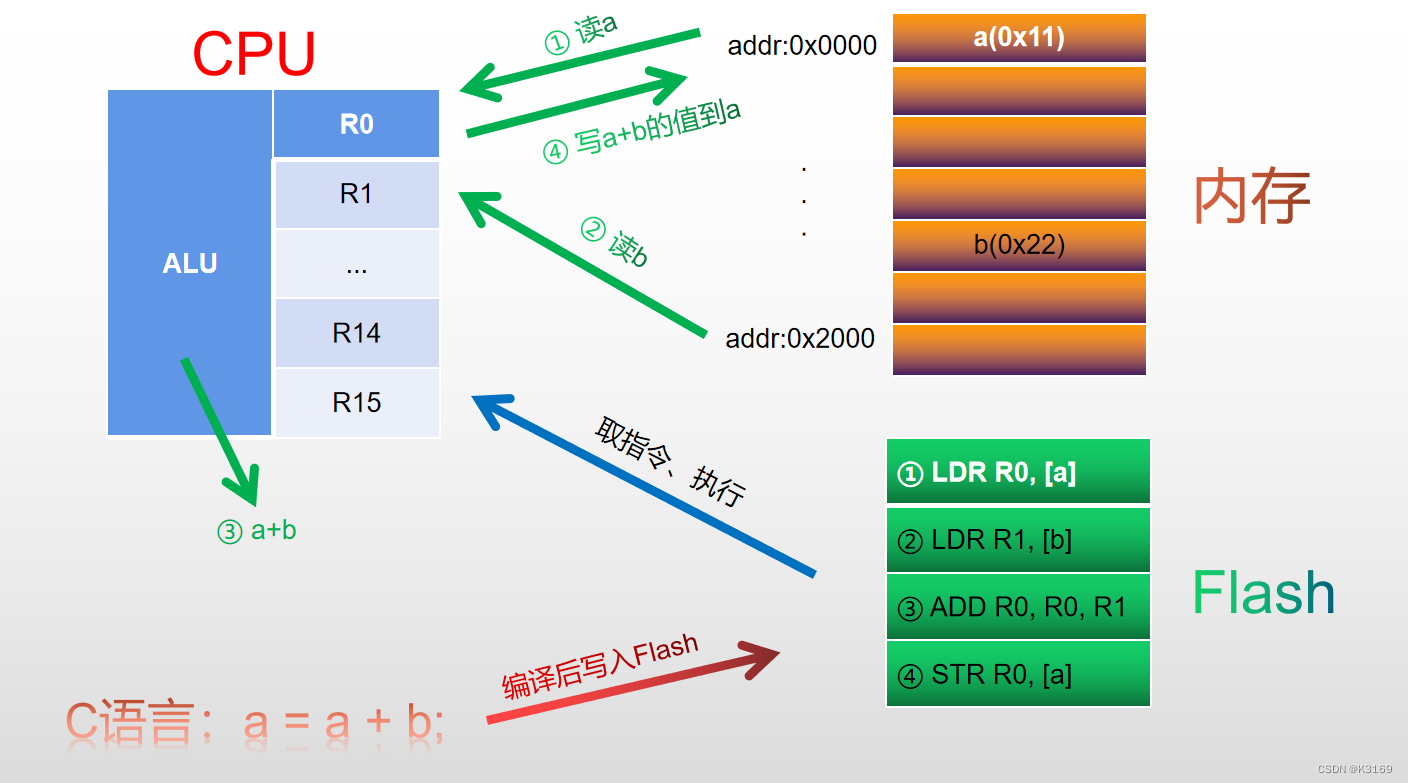

CPU运行时，先去取得指令，再执行指令：① 把内存a的值读入CPU寄存器R0② 把内存b的值读入CPU寄存器R1③ 把R0、R1累加，存入R0（对于数据的运算是在cpu内部执行）④ 把R0的值写入内存a

ARM通用寄存器及其别名

基本汇编指令

LDR：

读内存指令，即Load之意，加载寄存器,表示读4个字节，可以加后缀，B：LDRB表示读1个字节， H：LDRH表示读2个字节。

LDR r0,[r3]

r3为一个地址，去r3这个地址上读数据放入r0中

STR：

写内存指令，即Store之意，存储的意思，可以加后缀，B：STRB表示写1个字节，STRH：2个字节

STR r0,[r3]

	r3为一个地址，把r0上的数据存入r3的地址上

ADD：

加指令，不涉及内存操作即不用访问地址，只在cpu内部来实现

ADD r0,r1,r2

	r0等于r1加r2

SUB：

减指令，不涉及内存操作即不用访问地址，只在cpu内部来实现

ADD r0,r1,r2

	r0等于r1减r2

BL：

跳转指令，即Branch And Link，跳转到标号地址，并将返回地址保存在 LR 中，R14(LR)来存放当前子程序的返回地址，此指令有两个作用,第一记录返回地址(下一条指令的地址)，保存在R14(LR)，第二执行函数。

BL my_main

	先记录my_main下一条指令的地址保存到R14中(LR)，再执行my_main

PUSH：

入栈指令（栈指针由高地址往低地址指，如内存为0x2000000~0x201000，设栈指针为0x201000）

PUSH {r3,lr}

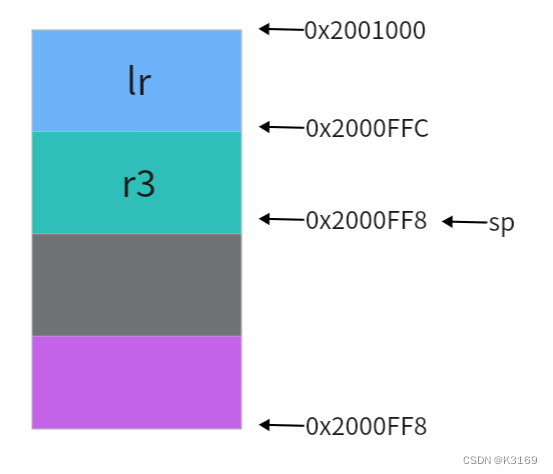

	本条语句指将寄存器r3和lr中的值（用来存放当前子程序的返回地址）写入内存栈中，将lr写入sp-4地址，r3写入sp-8地址。注：本质是调用写内存指令STR，将r3和lr寄存器中的值写入内存中去，高标号寄存器写入高地址的栈里，低标号寄存器写入低地址的栈里。先将sp=sp-4，再将lr寄存器的值放进去（即将lr中的值放入sp所指的内存地址，如sp一开始的地址为0x201000,则0x2000FFC地址上的值为lr寄存器中的值），再sp=sp-4，将r3寄存器中的值写入sp里（r3存至0x2000FF8）。

POP：

出栈指令（栈指针由高地址往低地址指，如内存为0x2000000~0x201000，设栈指针为0x201000）

PUSH {r3,pc}

	本条语句是将取出内存栈中地址sp中的值放入r3寄存器中，sp+4中的值放入pc寄存器中注：本质是调用读内存指令LDR，高标号寄存器的内容来自高地址的栈，低标号寄存器的内容来自低地址的栈，先读出内存栈地址为sp的内存中的值存入r3寄存器，再sp=sp-4，读出sp中的值存入pc寄存器中。

MOV：

传送指令

MOV r0,#0x1C8

	将0x1C8存入r0寄存器中

2. 局部变量的分配与初始化

变量

1. 全局变量
2. 局部变量
3. 局部静态变量

局部变量初始化

C语言

void my_main(void)
{int a = 456;
}

汇编

	//  执行my_main()PUSH	{r3,lr}			//进入函数，寄存器r3、lr的值，都存入内存的栈中(lr保存程序返回地址)//	执行 int a = 456MOV		r0,#0x1C8		//0x1c8 = 456STR		r0,[sp,#0x00]

3. 全局变量、静态变量初始化

在调用main函数之前，使用copy、SetZero函数对全局变量、静态变量初始化

4. 栈和堆

栈

堆

一块空闲内存，可以使用malloc/free函数来管理

堆的malloc函数简单实现

volatile char my_buf[20*1024];
volatile int index = 0;void *malloc(int size)
{char *ret = &my_buf[index];index += size;return ret;
}

5. 函数是什么

函数就是一些列的机器吗

调用函数

调用函数就是让CPU的PC寄存器等于“一系列机器码”的首地址，就是函数地址

往内存地址上拷贝函数

如函数为16条指令码，往0x20008000的地址上拷贝函数

int add_val(int v){int a = v;a++;return a;
}void copy_add_val_to_ram(void){unsigned char *src = (lunsigned char *)add_val;unsigned char *dest = (unsigned char *)0x20008000;for(int i = 0; i < 16; i++){dest[i] = src[i];}/*等价于 ⬆⬆⬆⬆⬆⬆unsigned char *src;unsigned int val = (unsigned int)add_val;unsigned char *dest = (unsigned char *)0x20008000; src = (unsigned char *)val;for(int i = 0; i < 16; i++){dest[i] = src[i];}*/
}int main(void)
{int (*p)(int );int a = 0;p = (int(*)(int))0x20008000;a = p(1);printf("a = %d\n",a);		//a = 2;
}

函数怎么传递参数

在进入函数前，会把函数的参数值拷贝到r0寄存器中，后续在函数内使用参数都是直接从r0寄存器中操作
