openlayers6【十五】地图样式 Style类详解

1. 写在前面

地图样式是由 style 类控制的，其包含了地图样式的方方面面，例如，填充色、图标样式、图片样式、规则图形样式、边界样式、文字样式等，样式一般针对矢量要素图层。

了解更多矢量图层可以参考：openlayers6【十三】地图矢量图层 Vector 详解

2. ol.style 属性及子类

2.1 可以配置的选项

/** @typedef {{* 	   geometry: (undefined|string|ol.geom.Geometry|ol.style.GeometryFunction),*     fill: (ol.style.Fill|undefined),*     image: (ol.style.Image|undefined),*     stroke: (ol.style.Stroke|undefined),*     text: (ol.style.Text|undefined),*     zIndex: (number|undefined)* }}* /

geometry：要素的属性，或者要素，或者一个返回一个地理要素的函数，用来渲染成相应的地理要素；
fill：填充要素的样式；
stroke：要素边界样式，类型为 ol.style.Stroke；
image：图片样式，类型为 ol.style.Image；
text：要素文字的样式，类型为 ol.style.Text；
zIndex：CSS中的zIndex，即叠置的层次，为数字类型。

2.2 子类（针对矢量要素）

ol.style.Circle，针对矢量要素设置圆形的样式，继承 ol.style.Image；
ol.style.Icon，针对矢量数据设置图标样式，继承 ol.style.Image；
ol.style.Fill，针对矢量要素设置填充样式；
ol.style.RegularShape，对矢量要素设置规则的图形样式，如果设置 radius，结果图形是一个规则的多边形，如果设置 radius1 和 radius2，结果图形将是一个星形；
ol.style.Stroke，矢量要素的边界样式；
ol.style.Text，矢量要素的文字样式。

// 在vue中导入相关类，后面栗子会使用到
import {Style,Circle,Icon,Fill,RegularShape,Stroke,Text,
} from "ol/style";

3. ol.style 样式举栗详解

矢量图层样式可以事先写好，写成静态的，矢量图层直接按照定义好的样式渲染，也可以动态使用样式的 setStyle() 方法，但是要注意刷新矢量图层，重新渲染，否则动态样式不生效。

我们通过ol.style实现下面的一个常用功能。

一：先下面先准备一个矢量图层

// 先设置图层
let routeLayer = new VectorLayer({source: new VectorSource({features: features //这里的features就是矢量图层})
});
// 添加图层到地图上
this.map.addLayer(routeLayer);

二：矢量图层有了，我们通过geoJson数据创建geometry地理信息

这个数据自己通过 阿里云geoData 下载静态数据到自己本地在引入即可

import areaGeo from "@/geoJson/china.json";

三：好了，图层和数据都有了，外面可以使用Style的属性来渲染矢量图层啦

3.1 geometry：要素的属性

• MultiPolygon和Polygon两种方式去解析
• transform 4326转3857 ，不懂可以我之前写的文章 EPSG:3857和EPSG:4326坐标转换

// 获取边界的经纬度数据
let features = [];
let routeFeature = null;
areaGeo.forEach(g => {let lineData = g.features[0];if (lineData.geometry.type == "MultiPolygon") {routeFeature = new Feature({geometry: new MultiPolygon(lineData.geometry.coordinates).transform("EPSG:4326", "EPSG:3857")});} else if (lineData.geometry.type == "Polygon") {routeFeature = new Feature({geometry: new Polygon(lineData.geometry.coordinates).transform("EPSG:4326", "EPSG:3857")});}
});
features.push(routeFeature);

通过geoJson数据渲染后，添加到图层上就可以有地图的矢量图层了，但是因为什么样式都没有，所有看不出效果，下面我们设置一些样式把。

3.2. fill ：填充样式

• color 可以为6进制也可以为rgba格式的值

routeFeature.setStyle(new Style({fill: new Fill({ color: "#4e98f444" }),})
);

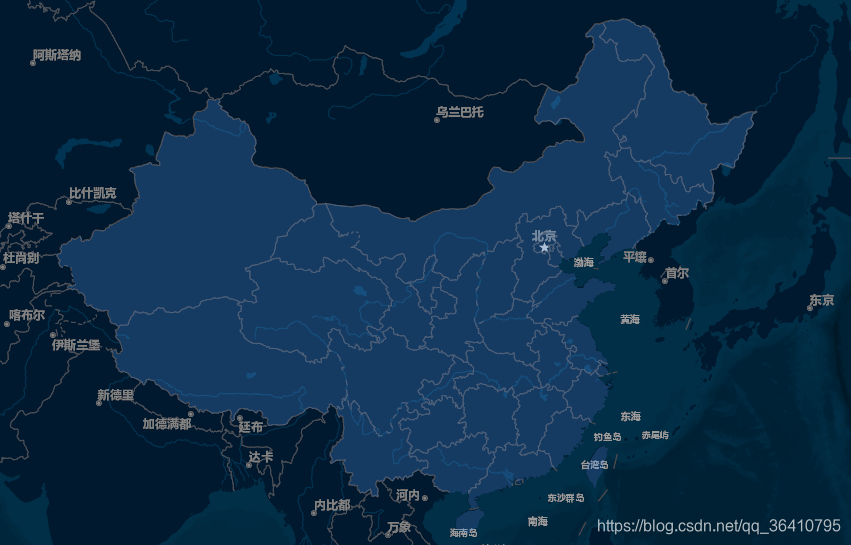

可以看到我们根据geometry渲染的地图之前是看不出效果的，填充fill样式之后的地图已经填充了一层颜色样式

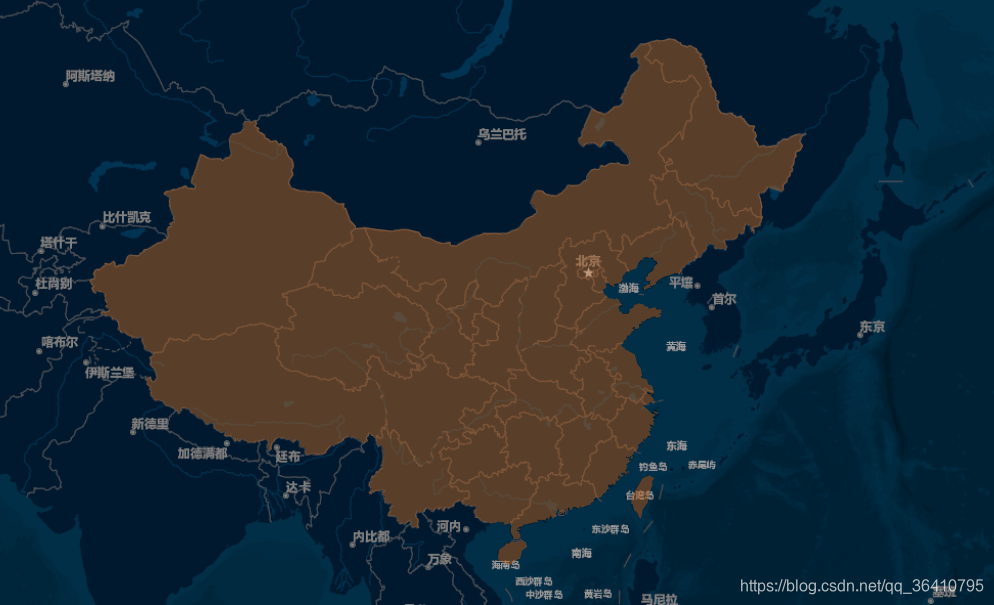

new Style({// 或者使用rgba格式fill: new Fill({ color: [178, 99, 37, 0.5] })
})

3.3 stroke：边界线条

• width 边界的宽度
• color 边界的颜色

new Style({fill: new Fill({ color: "#4e98f444" }),stroke: new Stroke({width: 3,color: [71, 137, 227, 1]})
})

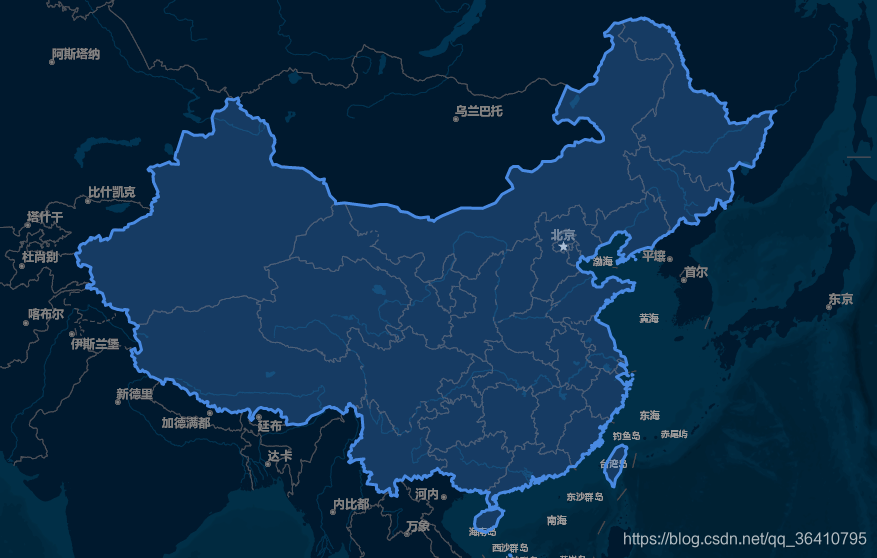

效果如图

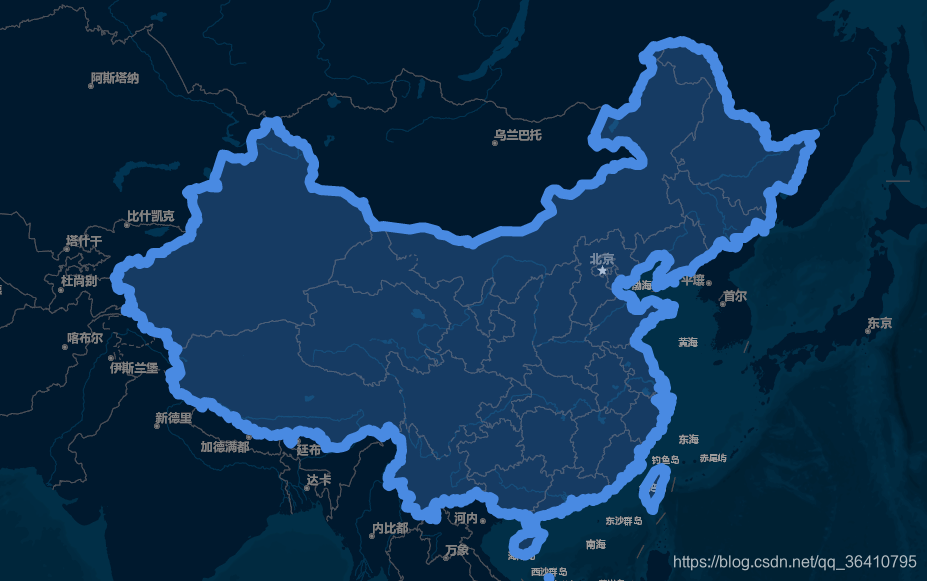

改变 width 线条加粗效果

stroke: new Stroke({width: 10,color: [71, 137, 227, 1]})

3.4 image：图片样式

vue 项目中使用 require 方式引入图片

• image
  • src
  • …其他属性（比如偏移度等…）

getIcon() {var styleIcon = new Style({// 设置图片效果image: new Icon({src: require("../../assets/images/img-bule.png"),})});return styleIcon;
},

其实图片设置也是一个矢量图层。样式主要针对矢量图层（vector layer），矢量图层中包含一个或多个要素（feature），要素中包含一个地理属性（geometry）表示地理位置，还可能包含一个或多个其他属性，比如要素的名称、类型等等，要素可以使用单独的样式，这时候要使 feature.setStyle(ol.style.Style) 来设置单独使用的样式，否则直接继承矢量图层的样式。

let feature = new Feature({geometry: new Point(fromLonLat([102.741896, 30.839974]))
});
feature.setStyle(this.getIcon());

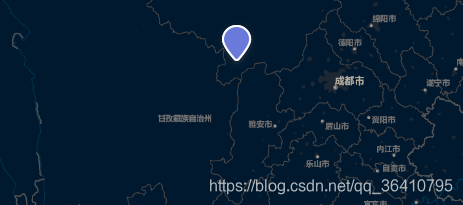

得到结果是，在[102.741896, 30.839974]坐标处显示一个图标，如图：

3.5. text - 文字

设置矢量图层中的各个要素中要显示的文字的字体类型，线条填充颜色，线条边界颜色，因为文字的线条本身就具有宽度，所以有填充色和边界颜色说法。如下面的例子，设置了文字的大小、字体、填充色和边界颜色：（下面以聚合数据文字为例子）

• text 文字内容（我这里是聚合数量）
• fill 填充颜色
• font 文字的大小和文字字体
• stroke 文字描边样式

text: new Text({text: total.toString(), fill: new Fill({ color: "#FFF"}),font: "18px Calibri,sans-serif", stroke: new Stroke({color: "red",width: 5})
})

3.6. ol.style 设置动态样式

动态样式也成为条件样式，条件样式是将样式配置为一个回调函数方法，其参数包含要素本身和分辨率，可以根据要素本身的属性和地图的分辨率，显示动态的样式:
形式如 style: function(feature, resolution) {}。

业务场景一：以下代码段配置当分辨率小于 5000 时候，在要素上显示一个标签，标识要素名称：
在缩放地图的时候会根据像素去显示和隐藏名称标签。

style: function(feature, resolution) {style.getText().setText(resolution < 5000 ? feature.get('name') : '');return styles;
}

这种业务场景在openlayer 里面是经常会涉及到的。会让你的地图更加丰富和充满交互感。

4. 写在最后

样式主要针对矢量图层数据，既可以配置一个全局的样式，也可以针对每个feature单独配置；既可以应用统一的样式，也可以根据要素和分辨率应用条件样式。样式应用是非常灵活的。

另外，样式是可以多个一起起作用的，就如同 HTML 的元素样式类 class 可以有多个一样。如下例子中，就应用了两个样式，一个是应用于多边形本身，另一个用于绘制每个多边形的顶点：

var styles = [new Style({stroke: new Stroke({color: 'blue',width: 3}),fill: new Fill({color: 'rgba(0, 0, 255, 0.1)'})}),new Style({image: new Circle({radius: 5,fill: new Fill({color: 'orange'})}),geometry: function(feature) {// return the coordinates of the first ring of the polygonvar coordinates = feature.getGeometry().getCoordinates()[0];return new MultiPoint(coordinates);}})
];
