esp32-cam刷入esphome 及使用方法

资料下载：wiki.ai-thinker.com/esp32-cam

注意

1.请保证模块输入电源至少5V 2A,否则图片会有几率出现水纹。

2.ESP32 GPIO32管脚控制摄像头电源，当摄像头工作时，请把GPIO32拉低。

3.由于IO0连接摄像头XCLK,使用时请把IO0悬空，请勿接高低电平。

4.出厂已含有默认固件，不另外提供下载，如需重烧其他固件请谨慎操作。

所需的硬件

●    带OV2640的ESP32-CAM

●    FTDI控制器

●    母头对母头跳线

●    3.3V电池

硬件连接

在上传代码之前，请按照下图所示连接所有组件，然后使用FTDI控制器将ESP32-CAM连接到您的计算机。

--------------------------------------

安装python 2.7
略
安装pip
https://pypi.python.org/pypi/pip#downloads
python setup.py install

安装esphome
pip install esphome
pip install homeassistant

等安装完成后输入：esphome esphome_config/ dashboard启动ESPHome的web设置向导。

配置esphome

• 在打开的页面中Name of node这里输入固件的名字，自己随便取。填好名字后点击CONTINUE。

编辑配置文件

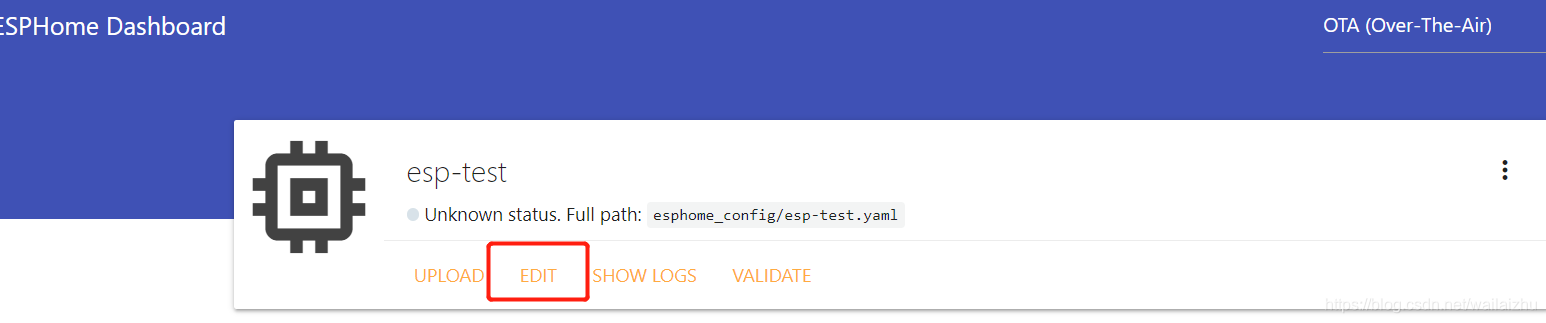

• 页面中间会出现我们刚才设置的配置模块，点击下边的EDIT进入编辑界面。

  支持市面上一些常用的传感器，直接配置好DHT11的接口信息就行了。
  pin这个地方是你DHT11连接esp模块的引脚号，可以用D3，也可以用GPIO14，model是你使用的DHT模块型号。
  配置文件编辑好后，点击右下角SAVE保存后再点击CLOSE退出编辑界面。

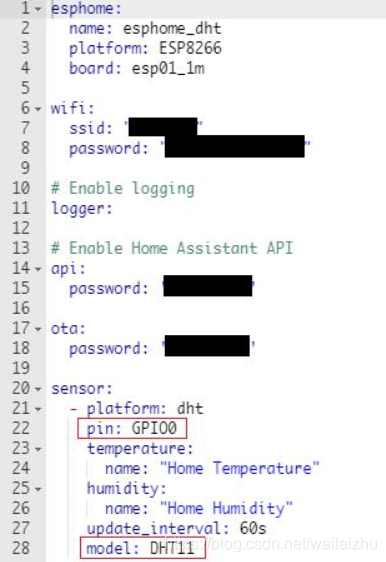

DHT11配置信息

sensor:- platform: dhtpin: GPIO0temperature:name: "Home Temperature"humidity:name: "Home Humidity"update_interval: 60smodel: DHT11

点击 VALIDATE检查一下我们刚才编辑的配置文件是否有错误，有错误会用红色的信息提示，没有错误就可以点击UPLOAD开始编译上传固件了。

验证配置文件

第一次编译要多等一会，因为要根据你配置的传感器到网上下载需要的文件。编译完成后会自动上传。如果不是用的NodeMcu那种完整的模块，esp模块通电前要把GPIO0接地，使模块进入烧写模式，等固件上传完成后断开GPIO接地，再重启esp模块，使模块进入工作模式。

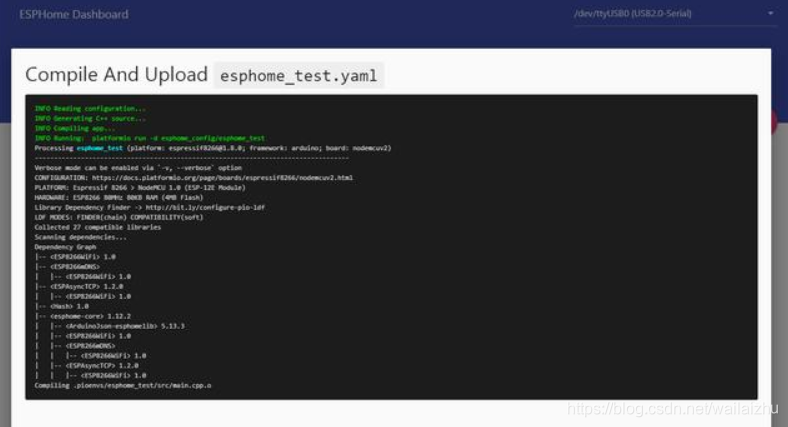

编译固件

固件上传完成后，esp模块会自动扫描周边WiFi热点，并连接到我们刚才设置的热点上，连接成功后会返回模块获取的IP地址。

连接热点成功

• 固件上传完成后就可以Ctrl+C关掉Python2.7上的esphome配置程序了。

homeassistant配置

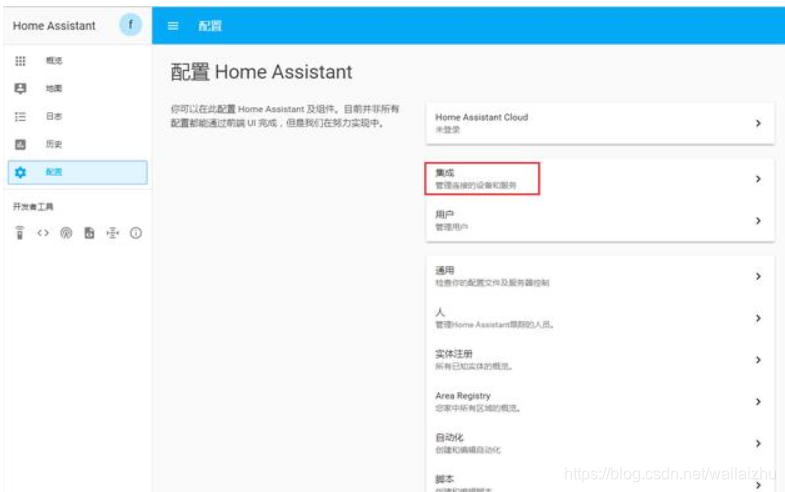

我们的传感器已经成功接入网络，现在我们需要把它和homeassistant连接起来。浏览器输入homeassistan的IP地址打开homeassistant，选中配置选项，再点击集成。

配置homeassistant

在新出现的界面中点击ESPHome的配置选项。

配置homeassistant

填入esp模块获取到的IP地址，端口号默认就行，点击SUBMIT进入下一步。

填写esp的IP地址

填入刚才设置的接入模块的密码，点击SUBMIT进入下一步。

填写接入密码

点击CLOSE完成esp模块的接入设置。

完成接入

现在已经能看到我们的温湿度传感器了。

新添加传感器

和上次添加卡片一样，先回到主页的概览，点击右上角的那三个点，选择配置UI。

添加卡片

选择右边那个黄色的加号来新增卡片。
选择ENTITIES卡片，实体选中我们ESPHome配置文件里面填写的两个name，点击保存完成配置。

配置卡片

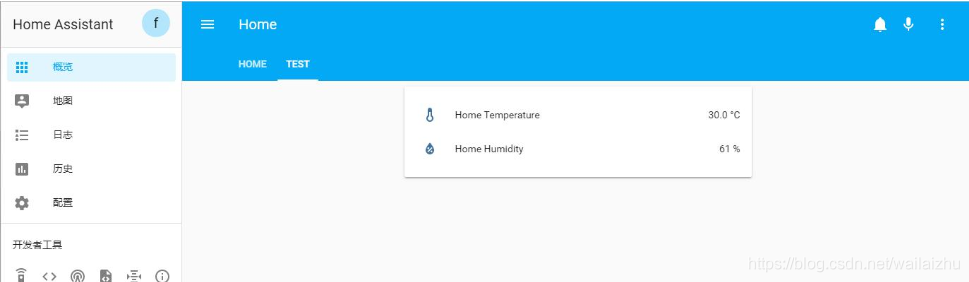

现在可以看到我们新添加的温湿度卡片了。

--------------------------------

参考：
