熟悉Classic AUTOSAR架构的朋友应该知道,经常需要用到MCU中的Port这个模块。那么如何通过工具快速配置一个Port呢?
市面上用的比较多的可能是ETAS/Vector/EB等配置工具,具体看项目使用情况。
这里简单介绍一下AUTOSAR架构下,如何使用EB工具对MCAL中的Port进行配置。下面是以某块ARM内核MCU为例进行说明。当然其他内核的MCU也可以通过类似方法配置。仅供学习参考

1.1 Port功能说明
PORT驱动初始化就是对微控制器(MCU)的整个PORT模块进行初始化配置。很多端口和管脚被分配有多种不同的功能,即可以进行引脚功能复用,比如通用I/O、模数转换、脉宽调制等功能。因此,对PORT必须有一个整体的配置和初始化,对各管脚的具体配置和使用取决于微控制器和ECU的引脚功能分配。PORT初始化数据应当尽可能高效地写到每个端口。DIO驱动中所用到的端口的配置和初始化都是在PORT驱动模块中完成的。因此,在使用DIO功能之前,应先进行PORT的初始化。在整个开发过程中,需要不时的结合其它模块进行属性调整。

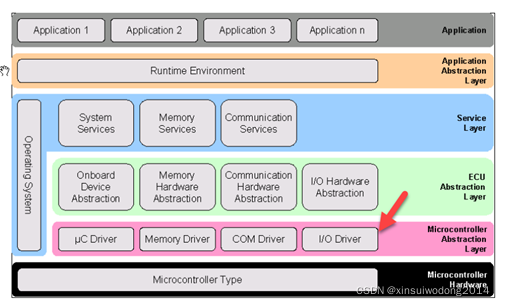

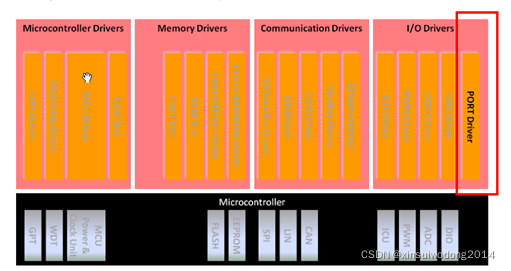

1.2 AUTOSAR中Port架构

在这里插入图片描述

1.3 EB工具如何配置Port

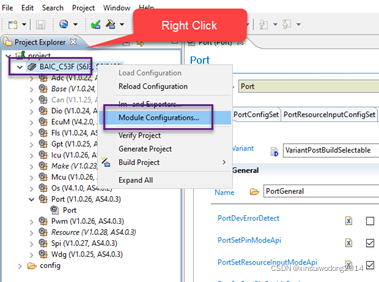

1) 打开EB工程,双击Port模块,界面如下显示
在这里插入图片描述

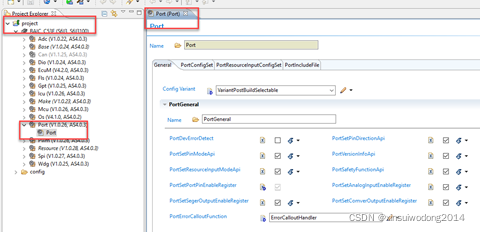

2) General

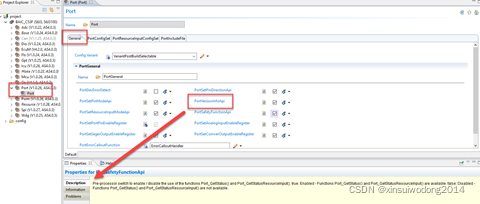

配置Port通用属性。具体提示信息,选中蓝色字体,将在Description栏显示。
在这里插入图片描述
3) PortConfigSet:

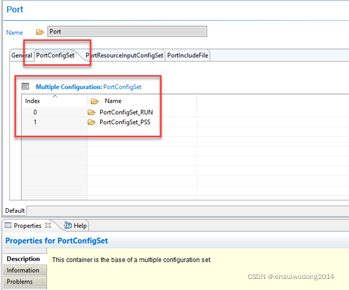

配置俩种port 口的模式。如下是对PSS和RUN模式进行分组,每组可对应不同Port属性列表配置。
RUN是指MCU处于运行模式,PSS是指Standby或者Stop模式下。在这里插入图片描述

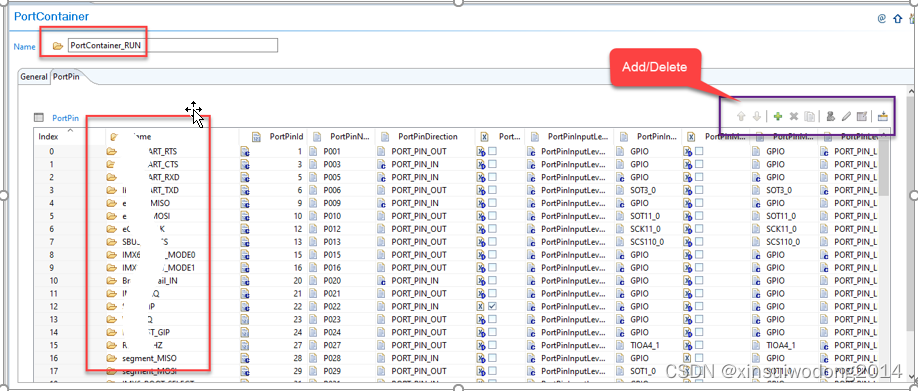

4) RUN模式下PortContainer列出所以PIN的属性配置
PSS模式同样有这样一个列表。如需新增或者删除,或调整顺序,右上角有按键可操作。

在这里插入图片描述
5) 选中某个具体的PIN脚,设置具体的参数

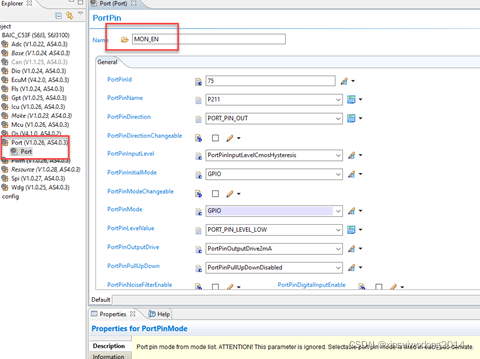

如下表示MON_EN脚具体的配置。具体某个PIN脚配置参数,根据项目需要。
在这里插入图片描述
6) 基本属性配置
上图所示的全部属性需要配置,具体每个参数含义,鼠标选中有提示信息。
7) 配置输入功能
除了IO的input, 其他的输入功能需要在此处添加,罗列mcu的输入资源
在这里插入图片描述

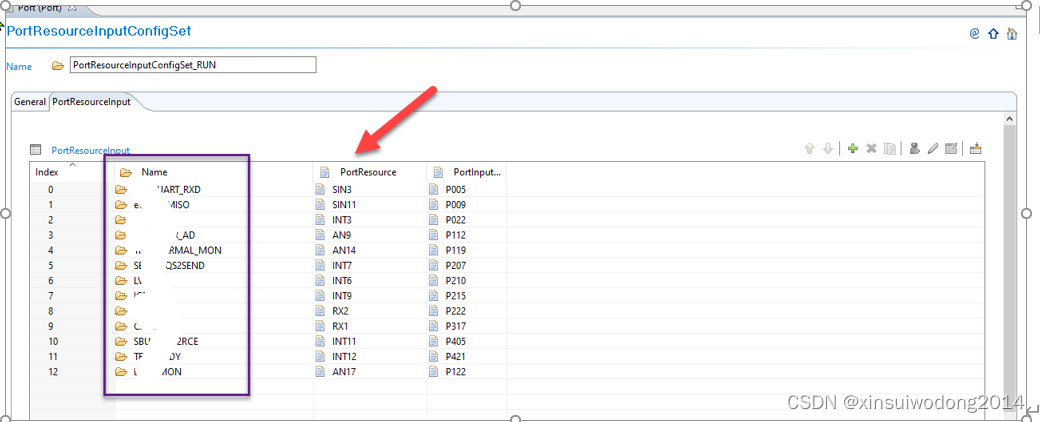

例如,如下列出RUN模式下,输入端口的复用情况。
在这里插入图片描述
1.4 生成代码

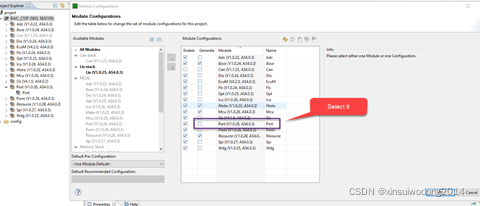

1) 确认Port是否选中生成

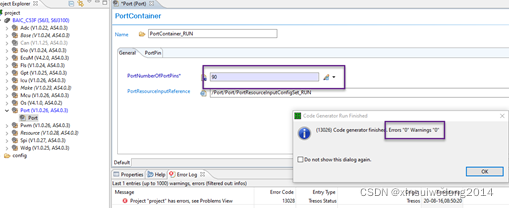

在这里插入图片描述
在这里插入图片描述

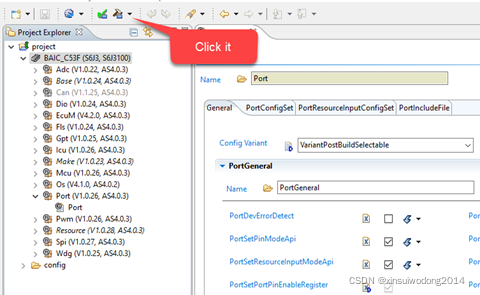

2) 点击小锤子,生成代码
在这里插入图片描述
3) 确认代码是否生成

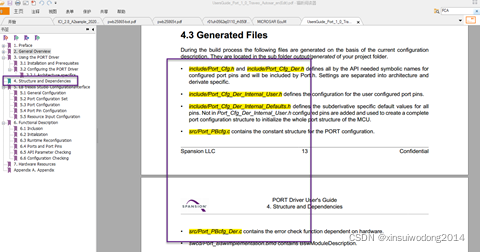

MCAL手册中,提到了哪些文件是动态文件,也就是哪些文件是由MCAL工具生成。
在这里插入图片描述
4) 错误提示

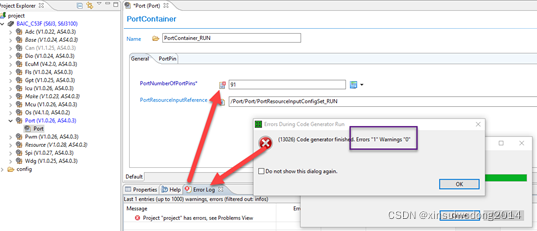

当生成代码时,提示错误信息。需要到Error Log找到具体的错误信息,然后修改相应配置。
在这里插入图片描述
5) 修改错误
按照提示信息,修改错误配置,生成代码。
在这里插入图片描述
1.5 编译调试
编译项目工程,调试相应端口,测试功能是否满足要求。
