一.前言
最近在sdm450、msm8953 Android O 上,调试jd9365da(800x1280)和gc9305v(480x960)两块mipi屏,一个作为主屏,一个作为副屏。厂家各提供了屏的初始化代码,初始化代码需要转换成dcs格式,合到到lk和kernel里。
二.厂商提供格式
总结了一下厂商提供的代码格式,分为以下两种:
1. 厂商提供格式一
DCS_Short_Write_1P(0xE0,0x00);//0
理解:地址(0xE0)+数据(0x00) 向0xE0写0x00.
DCS_Short_Write_1P(0xE1,0x93);//1
DCS_Short_Write_1P(0xE2,0x65);//2
2.厂商提供格式二
{0xF0, 5,{0x55, 0xAA, 0x52, 0x08, 0x00}},
理解:{地址(0xf0),data个数(5),data(0x55 0xAA 0x52 0x08 0x00)};
{0xF6, 2,{0x5A, 0x87}},
{0xC1, 1,{0x3F}},
三.需要转换格式
以上两种格式,是厂商普遍点屏使用的,怎么转换为以下两种格式?
3.需要的格式一(lk)
static char jd9365da_800p_video_on_cmd0[] = {0x02, 0x00, 0x39, 0xC0,0xE0, 0x00, 0xFF, 0xFF,
};//DCS_Short_Write_1P(0xE0,0x00); 理解://长类型代码
//Pack header 0x02, 0x00, 0x39, 0xC0, (2长度+1类型+1标记=4HDR)
//Data 0x35, 0x00, 0xFF, 0xFF,(1命令addr,写入的data)1.0x02+0x00 之和是dsi 数值写入的个数,第二个一般为0x00
2.0x39 和 0xc0 ,是data type(23、15、05对应的是80)(29、39对应c0)
3.0x35 0x00 是要写的数值(0X02+0X00),理解:地址(0x35)+数据(0x00),一行不满4个,缺省填写0xffstatic char jd9365da_800p_video_on_cmd1[] = {0x02, 0x00, 0x39, 0xC0,0xE1, 0x93, 0xFF, 0xFF,
};//DCS_Short_Write_1P(0xE1,0x93);static char jd9365da_800p_video_on_cmd2[] = {0x02, 0x00, 0x39, 0xC0,0xE2, 0x65, 0xFF, 0xFF,
};//DCS_Short_Write_1P(0xE2,0x65);static char jd9365da_800p_video_on_cmd216[] = {0x11, 0xFF, 0x05, 0x80
};//短类型代码
Data (1命令addr 0x11,1写入的data 0xff,1类型 0x05, 1标记0x80)
4.需要的格式二(kernel)
39 01 00 00 00 00 02 E0 00 39 01 00 00 00 00 02 E1 93 39 01 00 00 00 00 02 E2 6505 01 00 00 78 00 02 11 00理解:
39 01 00 00 00 00 02 E0 00
解析:
39 long write 01 00 00 结构体其他位 00 ms00 02 write-len “E0和00,两个” E0 00 data“地址(E0)+数据(00)”
说明:

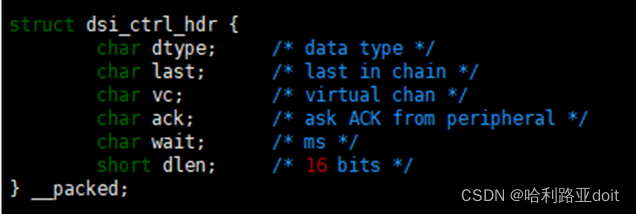

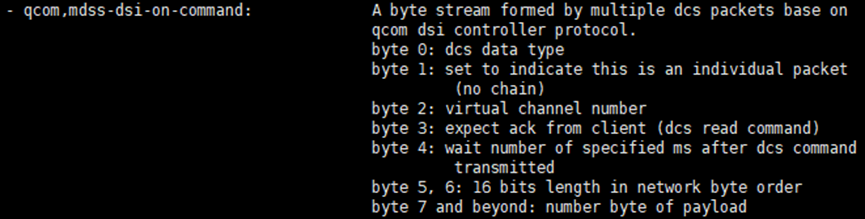

1. 以下清楚的描述了qcom,mdss-dsi-on-command 意思,结合dsi_ctrl_hdr结构体,可以理解以上代码。

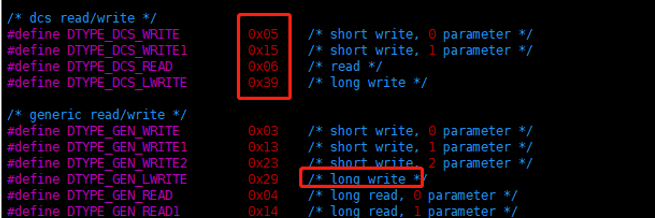

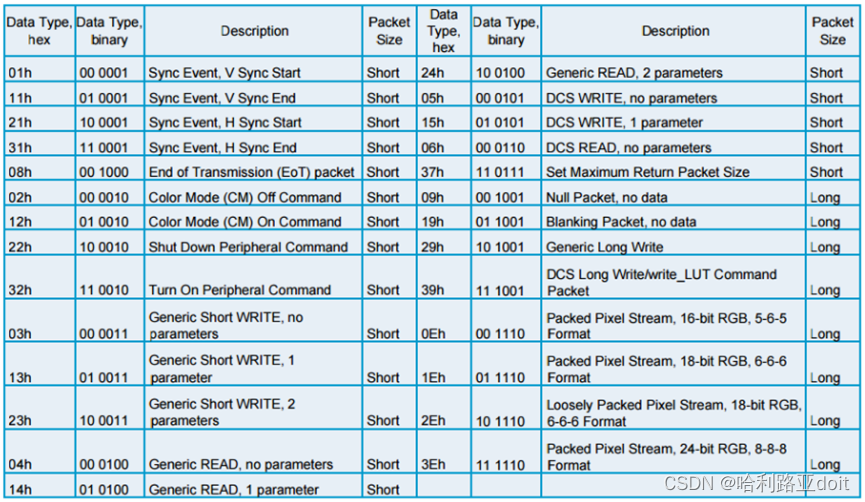

2.同时dcs type :39、15、05、29 意思如下:
三.转换实例
1. 格式一实例
## DCS_Short_Write_1P(0xE0,0x00);//0##(lk)----->static char jd9365da_800p_video_on_cmd0[] = {0x02, 0x00, 0x39, 0xC0,0xE0, 0x00, 0xFF, 0xFF,};//DCS_Short_Write_1P(0xE0,0x00);static struct mipi_dsi_cmd jd9365da_800p_video_on_command[] = {{0x8, jd9365da_800p_video_on_cmd0, 0x00},##(kernel)----->39 01 00 00 00 00 02 E0 00
2.格式二实例
## {0xF0, 5,{0x55, 0xAA, 0x52, 0x08, 0x00}},##(lk)---------------》static char gc9503v_480p_video_on_cmd0[] = {0x06, 0x00, 0x39, 0xC0,0xF0, 0x55, 0xAA, 0x52,0x08, 0x00, 0xFF, 0XFF,};// {0xF0, 5,{0x55, 0xAA, 0x52, 0x08, 0x00}},static struct mipi_dsi_cmd gc9503v_480p_video_on_command[] = {{0xC, gc9503v_480p_video_on_cmd0, 0x00},##(kernel)-----------》39 01 00 00 00 00 06 F0 55 AA 52 08 00
13 0A 00 01 28 关屏
13 78 00 01 10 睡眠
13 78 00 01 11 唤醒
13 64 00 01 29 显示
